Nuda Phono

[ricon]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



>>Jac660

Czy te obudowy z Wolumenu to 250 X 250 x80,ze złaczeniem w 1/2 wysokości i wystającymi śrubami? po 50PLN za szt?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Te z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) sprzedaje też AVT.

Mają jedną wadę-zawinięcie blachy dla usztywnienia.Zabiera to powierzchnię użytkową.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



>>Jac660

Czy te obudowy z Wolumenu to 250 X 250 x80,ze złaczeniem w 1/2 wysokości i wystającymi śrubami? po 50PLN za szt?



wystających śrub nie zauważyłem, obudowa jest chyba stalowa, zamówiłem pod wymiar 220x250x60, koszt 70 zeta obie. jak odbiorę w niedzielę to wrzucę foty.



dzięki za odpowiedzi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

no, to czekam do niedzieli na obudowy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

no, to czekam do niedzieli na obudowy :)



A nie zapomniałeś czasem o opampach?

[ricon]

Przed wstawieniem w obudowę,lepiej odpalić na desce,.Tak jak radzi autor -kol Ahaja.

Łatwiej o ew korektę,ustawianie switchów.A i kablologię łatwiej opanować.

[jac660]

mam pytanie: czy rezystor 47k na wyjściu sygnału w mm powinien być wlutowany czy nie? w ogóle chyba nie miałem go w zestawi, za to był 33k, który mi został więc wlutowałem. ale widzę, że u was go nie ma. jak to powinno być?

[ricon]

A manual czytał ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

czytał ale nic nie wyczytał a manual leżał przed nosem jak lutował... nie zna się na elektronice, robi na małpę. i nadal nie wie czy ten rezystor powinien tam być czy nie? czy może zworka bo jest miejsce? na rysunku jest a u was, (ricon, ahaja) go nie widać (jest pod spodem?)...

[ricon]

na wierzchu -33kohm

a kondensatorów z rezystorami nie pomylił?.:)

[ahaja]

Tak, tam powinien być ten 33k. Za kondem wyjściowym do masy.

Ta wartość nie jest bardzo krytyczna. Można wsadzić 47k, 68k, 100k.



Zanim się zapakuje do obudowy dobrze jest sprawdzić: po kolei. Najpierw zasilacz i ustawienie napięć (pamiętać o zworce przy V-), potem sekcje preampów. Należy też sprawdzić, czy poprawnie sa wlutowane elektrolity i elementy aktywne: tranzystory i stabilizatory.



K

[jac660]

dzięki za odpowiedź. a tę zworkę można zrobić z nóżki opornika, tam ma być stałe połączenie?

[ahaja]

Tak, możesz zrobić ją z nóżki rezystora, konda, diody, czegokolwiek. Tak czy owak musi być wlutowana.

[jac660]

ok, dzięki

[ricon]

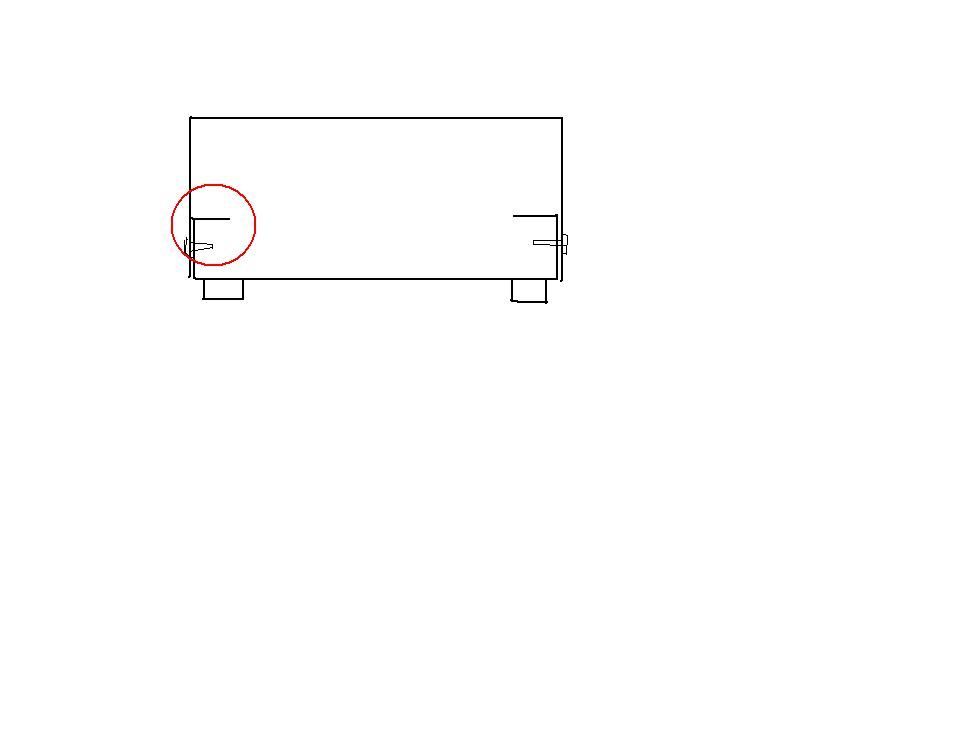

Gdyby był ktoś zainteresoway dystansami z mocowaniem samoprzylepnym,pisać na PW. Wysokośc odsadzenia od blachy jak na rys 6,4 mm

Aktualne do soboty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Odebrałem dystanse,ale niestety , PCB będzie wymagało rozwiercania otwórów.Są za małe pod zatrzask.

Oferta więc nieaktualna.Chyba że ktoś chce...

[jarkog]

Witam, mam małe pytanko.

Czy płytki MM i MC mogą być usytuowane jedna nad drugą na kołeczkach dystansowych? Czy to będzie bez jakiś wzajemnych zakłóceń między sobą? Czy lepiej dać między nimi jakąś przegrodę z płytki metalowej podłączonej do masy?

pozdrawiam

jarek

[ahaja]

Mogą być. Weź pod uwagę dostęp do przełączników.

[jarkog]

Mogą być. Weź pod uwagę dostęp do przełączników.

Zastanawiałem się nad tym aby płytki skierowane do siebie były powierzchniami lutowanymi a elementami na zewnątrz. Wtedy dostęp byłby od górnej powierzchni i od spodniej :). Dzięki, za info, to fajnie, pozwoli mi to na mniejszą obudowę.

pozdrawiam

jarek

[ricon]

Może być opcja pionowego montażu na wspornikach L

[jac660]

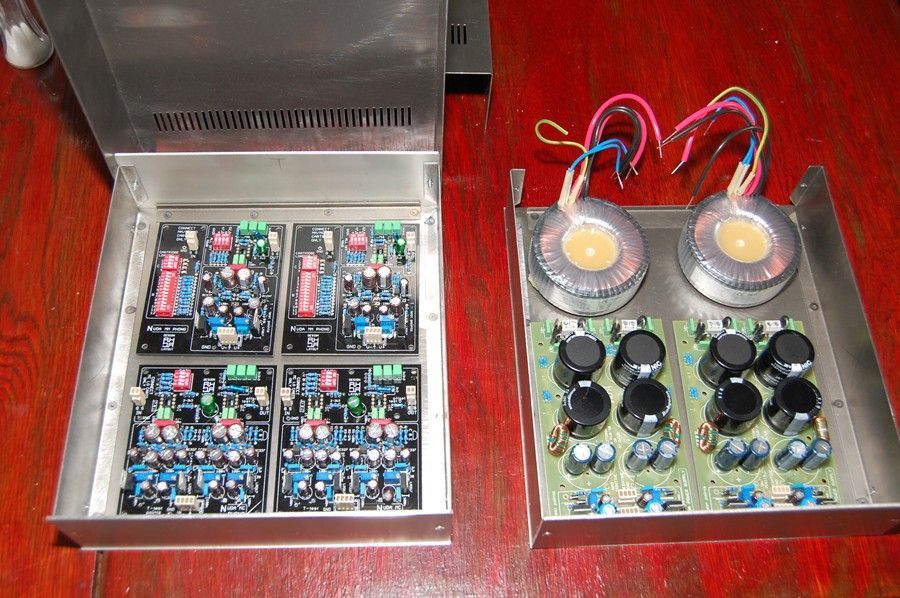

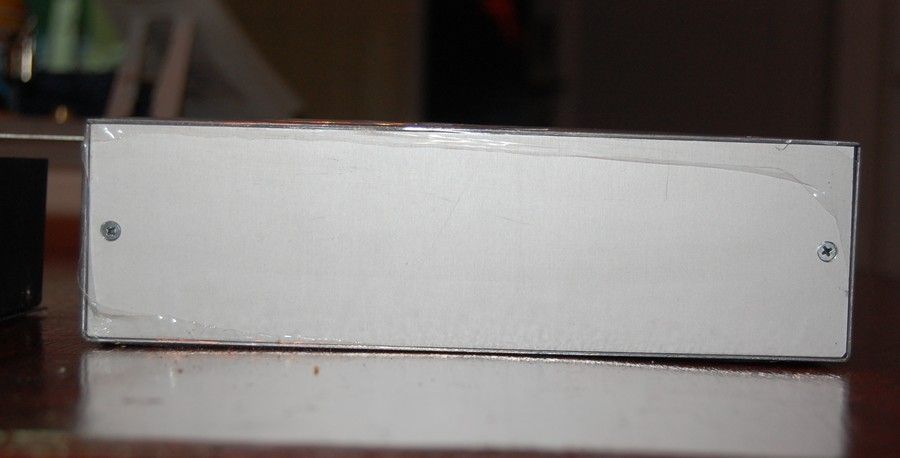

odebrałem obudowy. są bardzo solidne. dookoła blacha stalowa, przód i tył alu. niestety porysowane, moja wina, bo nie zwróciłem panom producentom uwagi, żeby było czyste i nieskazitelne, tam wszystkie takie. chyba przejadę się za tydzień i zamówię nowe fronty. jeśli ktoś byłby zainteresowany to mają stoisko na wolumenie koło takiej sterty błota ze śniegiem (to będzie leżeć do maja) bliżej kasprowicza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

odebrałem obudowy. są bardzo solidne. dookoła blacha stalowa, przód i tył alu. niestety porysowane, moja wina, bo nie zwróciłem panom producentom uwagi, żeby było czyste i nieskazitelne, tam wszystkie takie. chyba przejadę się za tydzień i zamówię nowe fronty. jeśli ktoś byłby zainteresowany to mają stoisko na wolumenie koło takiej sterty błota ze śniegiem (to będzie leżeć do maja) bliżej kasprowicza.



Nie zamawiaj nowych. Daj te porysowane do szkiełkowania a potem jak najszybciej do anodowania. Będziesz miał fronty jak nowe.

[jac660]

a gdzie ja to mogę oddać, do jakiego zakładu?

[ricon]

Masz na 11 go listopada w strone Inzynierskiej galwanizernię.Może i anodują.

[jac660]

w którym konkretnie miejscu?

[ahaja]

La komunikat



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[roro-szu]

Kilka lat temu anodowałem swoje panele na ul. Objazdowej na Pradze -Północ w Warszawie.

Podaję link do zakładu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a tu mapka dojazdu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

ahaja mógłbyś ten komunikat jakoś rozjaśnić? wejścia czego nie zwierać? czyli jak mierzyć?



złożyłem całość, ustawiam napięcia i tu pojawił się problem: na jednym z helitrimów w sekcji mc max jaki mogę ustawić to ok 2,5V na pozostałych siedmiu jest ok czyli ok 12V. raczej wykluczam, że coś źle wlutowałem bo wszystko wkładałem parami. na wejściu jest ok, gdzie szukać i jak? czy to helitrim może być walnięty?

pzdr

j

[arnipl]

Przelutuj na drugi kanał to będziesz wiedział :)
