MSS - Multi Selektor SPDIF

[Waldi_06]

Podobno jest w pełni kompatybilny z HD44870...



KOLEDZY !!!



Kompatybilność HD44780 leży na poziomie elektrycznym, logicznym i NIE pełnym funkcjonalnym, tzn kolejność nóżek jest i może być różna.

Za każdym razem podłączając nowy wyświetlacz HD44780 należy doczytać co jest co.



PS

VFD działają z MSSem i pre MsFalcona - sprawdzałem na VFD 2x20 po 10mm, czyli poteżny wyświetlacz, a właściwie lampa.

Czerpie sporo prądu i jest piękny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek-k-wawa]

Dodam swoje 0,03 PLN.

Mam podobny VFD (Noritake), kompatybilny z LCD, co prawda nie w MSS - czekam na części :-)

Korzystam z tego w PVC, działa z kodem MSFalcona (w.g projektu Veterana też działało).

W menu jest sterowanie jasnością displeja - ustawia się typ w setupie i potem 0/25%/50%/75%/100%, domyślam się, że to jest software.

Pewnie temat do ogarnięcia przez Edwarda, ale nie wiem ilu byłoby zainteresowanych.

Jeszcze jedno źródło informacji o sterowaniu jasnością wyświetlacza VFD to znowu projekt msfalcon'a - preamp symetryczny/asymetryczny z chyba 2006r. Podobne nastawy w menu, również wybór typu wyświetlacza VFD (w trakcie pisania softu msfalcon walczył dość długo, bo okazało się, że regulacja jasności w Samsungu działa nieco inaczej niż Noritake). Mam, też potwierdzam, że działa znakomicie.



Edwardzie - mamy szansę na kolejną wersję firmware'u z obsługą jasności wyświetlaczy VFD?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Waldi_06: skąd te trafka Noratel wydobyć?



Dołączam się do prośby o dodanie sterowania jasnością VFD. Mój to Futaba (9mm znaki, jest spory), a są jeszcze chyba IEEE (na pewno są na Ebay i są tanie, nie wiem, czy kompatybilne z HD44870).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

przepraszam za mały off top



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Waldi_06: skąd te trafka Noratel wydobyć?



Dołączam się do prośby o dodanie sterowania jasnością VFD. Mój to Futaba (9mm znaki, jest spory), a są jeszcze chyba IEEE (na pewno są na Ebay i są tanie, nie wiem, czy kompatybilne z HD44870).



Nr tel do handlowca w Noratel

502436399, lub sekretariat/dz. handlowy 913113041



zadzwoń i popytaj,

możesz sie powołać na mnie



o ile się nie mylę to mój VFD nie umożliwia regulacji jasności, brak mu tych pinów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Mam zonka:

Jedna z kostek, po zaprogramowaniu nie chce mi zapalić LED'a Remote Color :(

Programowanie przebiega normalnie, program się weryfikuje prawidłowo, a ta łajza nie startuje :/



[EDIT] wystartowała, wystarczyło kilka razy zresetować układ.



Jutro paczki MSS do odbioru przez warszawiaków.

Pozostałe wysyłam tez jutro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Sierpnia 2011 przez ov_Darkness

[ov_Darkness]

Pomocy.



Kupiłem trafo 2x8V/1.25A.

Wszystko fajnie, oczywiście VFD nie jest kompatybilny pin w pin.

Ale czy nie powinien się zaświecić, jak podłączam mu samo zasilanie?



Jak podłączyć piny?

Wklejam tabelkę z trzema możliwymi wariantami ustawień, mój jest skonfigurowany jako Paralell (Motorola)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dodam jeszcze co zrobiłem do tej pory:

Kostka zaprogramowana (świeci się zielona dioda)

Po podłączeniu pin-pin 1,2,4,11,12,13,14 kontroler odpala zielonego LED'a, coraz bardziej grzeje się stabilizator (podchodzi pod 100stopni) i.. nic,

Na ekranie nic się nie pojawia. Żaden kursor. Nic.

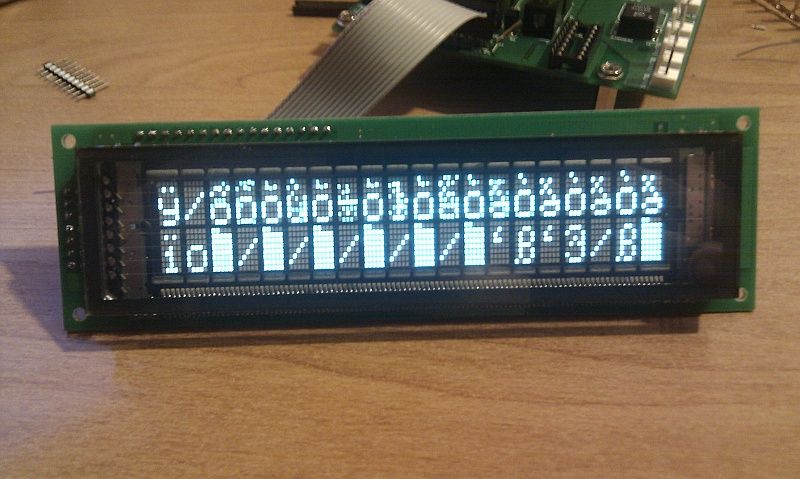

Zaczął działać, ale wyświetlają się krzaki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Sierpnia 2011 przez ov_Darkness

[kabturek]

Wszystko fajnie, oczywiście VFD nie jest kompatybilny pin w pin.

Napewno nie jest ? ten pinout wygląda tak jak w hd44780



Ale czy nie powinien się zaświecić, jak podłączam mu samo zasilanie?

nie koniecznie ( ze zwyklymi tak jest z podswietleniem, czy jak wyregulujesz kontrast - ze znakami)



Zaczął działać, ale wyświetlają się krzaki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

podlaczony jest od poczatku dzialania czy podlaczasz go trakcie ?

Na zwyklym lcd dziala ok ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Nie jest kompatybilny, bo MSS nie ma linii PB0-PB4.

Podłączam w trakcie, bo nie startuje z MSS'em.

Na LCD nie próbowałem, bo nie mam, a nie będę chłopakom z kitów wyciągał :)

Zastanawiam się, nad wrzuceniem mocniejszego 2A staba, bo ten który mam (1A) nawet na 8V strasznie się grzeje, nawet pomimo dodania radiatorka (fakt małego)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Sierpnia 2011 przez ov_Darkness

[kabturek]

Nie jest kompatybilny, bo MSS nie ma linii PB0-PB4.

Podłączam w trakcie, bo nie startuje z MSS'em.

Na LCD nie próbowałem, bo nie mam, a nie będę chłopakom z kitów wyciągał :)

Zastanawiam się, nad wrzuceniem mocniejszego 2A staba, bo ten który mam (1A) nawet na 8V strasznie się grzeje, nawet pomimo dodania radiatorka (fakt małego)

Jak podlaczasz w trakcie to napewno nie bedzie dzialac i bedziesz miec krzaki.

podlacz LCD zeby wyleminiowac zle zlozenie mss.

co do stabow to nie wiem ale nie powinno sie tak grzac przy 1A, masz w mierniku mozliwosc sprawdzenia poboru pradu ?

co do linii lcd to lcd pracuja albo w 4 bitowym albo 8 bitowym trybie. w mss pracuje w 4 bitowym ( 4 linie)

a twoj vfd w jakim moze pracowac ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Jak podlaczasz w trakcie to napewno nie bedzie dzialac i bedziesz miec krzaki.

podlacz LCD zeby wyleminiowac zle zlozenie mss.

co do stabow to nie wiem ale nie powinno sie tak grzac przy 1A, masz w mierniku mozliwosc sprawdzenia poboru pradu ?

co do linii lcd to lcd pracuja albo w 4 bitowym albo 8 bitowym trybie. w mss pracuje w 4 bitowym ( 4 linie)

a twoj vfd w jakim moze pracowac ?





u mnie wszystko działa



tylko stab sie strasznie grzeje ale trafo 11v



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

@kabturek: na początku mi nie chciał w ogóle startować MSS z podpiętym VFD - nie zapalała się zielona dioda.



Teraz odpaliłem z podpiętym (nic nie zmieniałem) i efekt tego jest taki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



dalej nic nie robi, pewnie muszę podpiąć jakiś sygnał, odbiornik IR i kupić pilota :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

@kabturek: na początku mi nie chciał w ogóle startować MSS z podpiętym VFD - nie zapalała się zielona dioda.



Teraz odpaliłem z podpiętym (nic nie zmieniałem) i efekt tego jest taki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



dalej nic nie robi, pewnie muszę podpiąć jakiś sygnał, odbiornik IR i kupić pilota :)





powinno byc non signal



tak sie odpala

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

To musimy poczekać na Waldiego, albo Edwarda, bo ja mogę co najwyżej słuzyć za układ automatyki sterującej lutownicą i multimetrem w tym przypadku.



@kabturek: mogę zmierzyć natężenie, ale muszę się naumieć, bo nie wiem jak podłączyć DMM.



To muszę poczekać na Waldiego albo Edwarda, bo ja się nadaję w tym przypadku co najwyżej jako automatyka obsługująca stację lutowniczą i DMM.



Marcinie, pisałeś o tym, że zmieniłeś trafo: ja swojego nie zmienię, bo mnie kosztowało w Indelu prawie 60PLN... :/



@kabturek: pewnie mogę. Dysponuję czymś takim:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ale nie wiem, jak to podłączyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Zastanawiam się, nad wrzuceniem mocniejszego 2A staba, bo ten który mam (1A) nawet na 8V strasznie się grzeje, nawet pomimo dodania radiatorka (fakt małego)

Będzie się grzał bo prąd trafa 1,25A czyni go bardzo "sztywnym" przy zasilaniu MSS. Napięcie podane 8V to pod obciążeniem , a na biegu jałowym będzie powyżej 10V, czyli historia się powtarza- stab będzie się grzał .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Będzie się grzał bo prąd trafa 1,25A czyni go bardzo "sztywnym" przy zasilaniu MSS. Napięcie podane 8V to pod obciążeniem , a na biegu jałowym będzie powyżej 10V, czyli historia się powtarza- stab będzie się grzał .





To ja jakie mam kupic trafo bo mój vfd ciągnie 400mA ?



by mi się ten stab nie grzał ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

To musimy poczekać na Waldiego, albo Edwarda, bo ja mogę co najwyżej słuzyć za układ automatyki sterującej lutownicą i multimetrem w tym przypadku.

@kabturek: mogę zmierzyć natężenie, ale muszę się naumieć, bo nie wiem jak podłączyć DMM.

To muszę poczekać na Waldiego albo Edwarda, bo ja się nadaję w tym przypadku co najwyżej jako automatyka obsługująca stację lutowniczą i DMM.

Marcinie, pisałeś o tym, że zmieniłeś trafo: ja swojego nie zmienię, bo mnie kosztowało w Indelu prawie 60PLN... :/

@kabturek: pewnie mogę. Dysponuję czymś takim:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ale nie wiem, jak to podłączyć.



W sumie to mało danych, ale wiadomo, że:

1. VFD pracuje

2. uC pracuje, ale brak pewności



3. kiepsko pomiedzy uC a VFD



A. Czyli umyj płytkę, wysusz, sprawdź pod lupą czy wszystko ładnie zlutowane, każdy pin i pad, jak będzie ok to podłącz jeszcze raz.

B. Zaprogramuj uC.



W razie zonka powtórz pkt B.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

To ja jakie mam kupic trafo bo mój vfd ciągnie 400mA ?



by mi się ten stab nie grzał ?

Jeśli już masz. To mocniejszy stab plus radiator taki żeby całość nie grzała się powyżej 50 stopni , trzeba pamiętac, że struktura rozgrzana jest do większej temperatury, przy dzisiejszych półprzewodnikach pewnie ponad 100 stopni nie robi wrażenia , ale szum staba rosnie wraz z temperaturą co nie jest korzystne. Prąd 1,25A trafa przy zasilaniu VFD wydaje się odpowiedni. Trzeba spróbować transformatorów , które mają napięcie 7-8V , ale na biegu jałowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Sprzawdziłem. Nie mam lupy, ale wszystkie pady, co do których miałem jakiekolwiek wątpliwości - poprawiłem.



Po instalacji eepromu układ się zresetował, prawidłowo odpalił, i rozpoznał podłączony S/pdif (aczkolwiek miał wątpliwości, czy to 44.1, czy 48kHz). Wyświetlał to, co wyświetlać powinien.



Niestety, po odłączeniu, a następnie podłączeniu do zasilania nie startuje wyświetlacza w ogóle.



Czyli wygląda na to, że problem programowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Pokazałem, o co mi chodzi.

W skrócie: MSS odpala się wyłącznie z podpiętym programatorem (przy odpiętym USB) o_O

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Pokazałem, o co mi chodzi.

W skrócie: MSS odpala się wyłącznie z podpiętym programatorem (przy odpiętym USB) o_O



Film pierwsza klasa.

Juz wiadomo , że

1. Po zaprogramowaniu MSSa - ODŁĄCZ programator !

2. Wyświetlacz i procesor działaja prawidłowo.

3. Wolfson działa prawidłowo



4. Może występować problem na zasilaniu Atmegi, lub Wolfsona



Wniosek

5. Sprawdź zasilanie uC i WMa

6. Podłącz LCD na czas testów - następny post napisz po podłączeniu normalnego LCD.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kabturek]

Nie włącza się on zbyt wolno ? może zegar atmegi jest na 1mhz ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Nie włącza się on zbyt wolno ? może zegar atmegi jest na 1mhz ?

Jeśli działa na włączonym zasilaniu z programatora to zasilana jest tylko atmega z wyświetlaczem takie połączenie będzie działać na wewnętrznym zegarze atmegi. Faktycznie program ładuje się wolniej niż powinien. Miałem podczas uruchamiania swojego MSS ustawione fusebity na 1Mhz i ładowało się jeszcze wolniej (chyba ,że nie pamiętam dobrze). Ja bym sprawdził ustawienia fusebitów , a najlepiej by było zaprogramować układ dokładnie tak jak to opisał kol. Edward. Poczytaj o USBasp jest sporo na necie , może trzeba coś poustawiać jeszcze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Jeśli działa na włączonym zasilaniu z programatora to zasilana jest tylko atmega z wyświetlaczem takie połączenie będzie działać na wewnętrznym zegarze atmegi. Faktycznie program ładuje się wolniej niż powinien. Miałem podczas uruchamiania swojego MSS ustawione fusebity na 1Mhz i ładowało się jeszcze wolniej (chyba ,że nie pamiętam dobrze). Ja bym sprawdził ustawienia fusebitów , a najlepiej by było zaprogramować układ dokładnie tak jak to opisał kol. Edward. Poczytaj o USBasp jest sporo na necie , może trzeba coś poustawiać jeszcze?



Ależ - Edward specjalnie wykonał plik który ustawia fuzebity - wystarczy włączyć owego *.bat i już,

Dalej podejrzewam problem z dokładnym lutowaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Ależ - Edward specjalnie wykonał plik który ustawia fuzebity - wystarczy włączyć owego *.bat i już,

Dalej podejrzewam problem z dokładnym lutowaniem.

Kol. Ov_Darkness , napisał , że nie udało mu się zaprogramować według recepty kol. Edwarda. Przypuszczam, że jest błąd w komunikacji programatora z atmegą. Coś ustawiałem korzystając z nakładki graficznej na Avrdude tylko ,że za chiny nie mogę sobie przypomnieć co :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Sierpnia 2011 przez Krzych 2

[Marcin-utopia]

Kol. Ov_Darkness , napisał , że nie udało mu się zaprogramować według recepty kol. Edwarda. Przypuszczam, że jest błąd w komunikacji programatora z atmegą. Coś ustawiałem korzystając z nakładki graficznej na Avrdude tylko ,że za chiny nie mogę sobie przypomnieć co :).





Mi też programował uc ov_Darkness i działa od pierwszego kopa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Mi też programował uc ov_Darkness i działa od pierwszego kopa

Czyli może być to co pisze kol. Waldi. Sprawdzanie lupą nie do końca jest miarodajne . Ja bym przelutował wszystko i dokładnie umył w IPA. Nie mam myjki utradźwiekowej, zamiast tego zostawiam płytkę po lutowaniu zanurzoną w IPA na godzinę potem szorowamie miękkim pędzelkiem , suszenie i już.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ov_Darkness]

Ja swoją po lutowaniu umyłem pod ciepłą wodą i szczotka do zębów, potem jeszcze w IPA.

Na sugestię Waldiego poprawiłem wszystkie istotne połączenia.



Jeśli chodzi o programowanie, to użyłem nakładki Sinaprog, bo mi goły AVRDude nie rozpoznawał Atmegi. Fusebity były ustawione domyślnie dla 328P.

I wymienię stab na mocniejszy - 2A.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

Ja swoją po lutowaniu umyłem pod ciepłą wodą i szczotka do zębów, potem jeszcze w IPA.

Na sugestię Waldiego poprawiłem wszystkie istotne połączenia.



Jeśli chodzi o programowanie, to użyłem nakładki Sinaprog, bo mi goły AVRDude nie rozpoznawał Atmegi. Fusebity były ustawione domyślnie dla 328P.

I wymienię stab na mocniejszy - 2A.





no niestety mam 3 trafa



7v 2A

9v 1,75

6v 1.5A

i stab sie gotuje w połączeniu mss i vfd



dałem duży radiator i jest 39C

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Sierpnia 2011 przez Marcin-utopia

[Krzych 2]

Robiłem dziś pomiary prądu pobieranego przez MSS, oczywiście wszystko dotyczy LCD. Układ razem z wyświetlaczem pobiera ok 50 mA. Spróbuj trafa 6V 1,5A, po wyprostowaniu jest wystarczający zapas napięcia do poprawnej stabilizacji przez staba. Kol. Ov_Darkness- nie używaj wody, IPA wystarcza do mycia. MSS działa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
