Hybryda MOSCODE

[zakrzesiu]

opcjonalna ścieżka do żarzenia 6-0-6VAC na rysunku zaznaczona na zielono

dodatkowo do rozważenia czy nie poprowadzić uziemienia zarzenia symetrycznie - niebieska kreska, wtedy trzeba przerwać ją na górze

To wtedy ta ścieżka z ozn. "L" jest niepotrzebna, chyba,że zastosować 2x3,15V a to na masę.

[bikerbo]

to może ja skromnie zaproponuje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jak ktoś ma trafo 0-6V to sobie wlutuje zworę i ma tak jak oryginalnie w projekcie

jak ktoś ma 3-0-3V to bez zwory, a odczep środkowy połączy z konektorem E



ja bym jeszcze pogrubił ścieżki żarzenia od miejsca zworek do pinów lamp - jest na to miejsce a prąd duży.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

po ostatnich uwagach wyglądałaby płytka tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

a po co w takim wypadku ta zielono-żółta ścieżka ?



edit:

a to ślepe połączenie między N i L po co ?

Edytowane 23 Lutego 2015 przez bikerbo

[zakrzesiu]

a po co w takim wypadku ta zielono-żółta ścieżka ?



edit:

a to ślepe połączenie między N i L po co ?

Zróbmy to tak:

-pozostawić aktualny mostek do masy

-uciąć 3 ścieżki na wysokości dolnej krawędzi mostka +100V i wstawić punkty lutownicze aby podlutować (od spodu) skrętkę do żarzenia i ja pociągnąć do jednej lampy a później drugiej, a także możliwość wlutowania rezystorów symetryzacji 2x100ohm.

Mamy opcje żarzenia:

- ~6,3V z symetryzacją lub nie

- 2 x 3,15V z symetryzacją

[bikerbo]

Zróbmy to tak:

-pozostawić aktualny mostek do masy

-uciąć 3 ścieżki na wysokości dolnej krawędzi mostka +100V i wstawić punkty lutownicze aby podlutować (od spodu) skrętkę do żarzenia i ja pociągnąć do jednej lampy a później drugiej, a także możliwość wlutowania rezystorów symetryzacji 2x100ohm.

Mamy opcje żarzenia:

- ~6,3V z symetryzacją lub nie

- 2 x 3,15V z symetryzacją



moim zdaniem bez sensu robić płytkę, żeby później ciągnąć kable od spodu



kolejne uwagi moje : niepotrzebne wylanie masy na te piny Q1 - jak ktoś nie będzie chciał podstawki to trzeba dużo grzać żeby przylutować i wszystko pójdzie w scalaka



pytanie : po co tyle oczepów do minusów głośników ?

[zakrzesiu]

Skrętka...dla eliminacji brumu, tak się robi.

[bikerbo]

jak by miało brumić to większy wpływ będzie miała budowa lampy i odległość siatki od grzejnika. moim zdaniem nie będzie miało wpływu prowadzenie tych przewodów - szczególnie we wzmacniaczu mocy

[krowaklara]

popatrzcie na schemat wyjściowy wszytskie połączenia są wg tego schematu

dyskusyjne jest prowadzenie mas żeby gdzieś pętli nie zrobić.





ta 3 ścieżka żółta wyrzucę ją juz ne jest potrzebna



>pytanie : po co tyle oczepów do minusów głośników ?

do wyboru) gdzie komu wygodniej się wpiąć



>niepotrzebne wylanie masy na te piny Q1

OK, odchudzimy

[bikerbo]

a po co to jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



edit: trochę się skala nie zgadza na płytce - jeżeli rzeczywiście ma 146mm szerokości to Q1 nie wejdzie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Lutego 2015 przez bikerbo

[krowaklara]

jak ktoś ma transf 2x35 zamiast 70 połączy sobie odczepy

chyba ze ktoś mnie skoryguje



rozstaw nóżek Q1 na rysunku to 2.54 szerokość 7.62

[jurek]

jak ktoś ma transf 2x35 zamiast 70 połączy sobie odczepy





A jak ktoś ma trafo 2 x 80-90 VAC to trochę pokombinuje z połączeniami i zrobi sobie prostownik dwudiodowy dwupołówkowy.



Często stosowany w starociach zasilanych niesymetrycznie.

Edytowane 23 Lutego 2015 przez jurek

[bikerbo]

OK już rozumiem ;)



a co wy na to, żeby nie wszystkie otwory były wiercone ? na przykład pod kondensatory wejściowe - jak ktoś chce 2 sztuki to mu zostaną otwory między nimi. tak samo wyjścia pod minusy do głosników - dużo dziur strasznie będzie



wymyślam ..

[artw]



wymyślam ..



tak

[bikerbo]

Czy zamawiał ktoś 2sj162 + 2sk1058 z humasklep.pl ? mają dostępne po niecałe 30zł za parę. Sprzedawca w mailu napisał, że to oryginalne Renesas.

[bikerbo]

czy elektrolit na wejściu jest w ogóle potrzebny ? zakładając, że w poprzednim stopniu jest na wyjściu kondensator np. 1uf to nie warto dublować a zawsze (zawsze?) jest

[artw]

Czy zamawiał ktoś 2sj162 + 2sk1058 z humasklep.pl ? mają dostępne po niecałe 30zł za parę. Sprzedawca w mailu napisał, że to oryginalne Renesas.



może zamówienie zbiorowe? na stronie nie mają znizek za większą ilość ale jakby spytać to może za kilkanaście par cos opuszczą? I od 500 zł ( ok 20 par czyli na 10 wzmacniaczy) przesyłka gratis

[bikerbo]

może zamówienie zbiorowe? na stronie nie mają znizek za większą ilość ale jakby spytać to może za kilkanaście par cos opuszczą? I od 500 zł ( ok 20 par czyli na 10 wzmacniaczy) przesyłka gratis



pisałem już do właściciela i odpisał, że ceny nie obniży. "NIESTETY NIE, GDYŻ CENA NIE JEST PODNOSZONA OD PONAD PÓŁTORA ROKU A WARTOŚĆUSD W TYM OKRESIE WZROSŁA 0 OKOŁO 20 %."

[bikerbo]

Może jacyś chętni na zbiorowe zamówienie kondensatorów? Na ebay koleś z Włoch ma nichicony gold tune 4700uf 100v. Przy 40 sztukach jest 10% taniej I wyjdzie okolo 30zl za sztuke z wysylka do polski

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zobaczymy ile bedzie chętnych i zapytamy o zniżkę



Gold tune 4700uF 100V

1. bikerbo 4 sztuki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

noo...

dzisiaj zlecam płytki



bikerbo a skąd bierzerz tranzystory?

zastanawia mnie sens tego ssm-a

bo nie jest wykorzystany jego potencjał jako pary,

można chyba poszukać pojedynczy tranzystor o b. dobrych parametach dla audio

[jurek]

Te kondensatory bywają często podrabiane.



Na początek zabawy proponuję tanie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tu trochę lepsze koreańskie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



...można chyba poszukać pojedynczy tranzystor o b. dobrych parametach dla audio



Niekoniecznie o dobrych parametrach.

Cały wzmacniacz nie będzie miał rewelacyjnych parametrów więc nie warto się ścigać o ułamek procenta zniekształceń.

Po koleji wsadzać wszystkie z szuflady.

Tranzystor napięciowy w koskadzie ma spory wpływ na sygnaturę dzwięku i trzeba próbować znaleźć trafiający w gust.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Lutego 2015 przez jurek

[bikerbo]

Może są czesto podrabiane ale koleś wygląda uczciwie i ma dobre komentarze. Może zapytam go o oryginalność i opakowanie zbiorcze. Krowa tranzystory zamówię z humy tzn pojadę do nich może to zaoszczedze na wysyłce

[krowaklara]

y zamówię z humy tzn pojadę do nich może to zaoszczedze na wysyłce



jak kupisz wrzuć fotkę ciekawy jestem jak wyglądają te humowe

[bikerbo]





jak kupisz wrzuć fotkę ciekawy jestem jak wyglądają te humowe



Ok ale to najwcześniej za tydzień

[jurek]

Wydaje mi się, że radzieckie, taniutkie lampy o mniejszej mocy żarzenia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

będą nadawały się do projektu.

Teoretycznie będą nawet bardziej pasowały.

Trzeba jedynie sprawdzić połączenia siatek w lampie (niewiele ale różnią sie od EL-34 o ile dobrze pamiętam).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Lutego 2015 przez jurek

[krowaklara]

Trzeba jedynie sprawdzić połączenia siatek w lampie (niewiele ale różnią sie od EL-34 o ile dobrze pamiętam).

na pierwszy rzut oka rozkład pinów się zgadza, różnica jest w 3 siatce której ta lampa nie posiada

[bikerbo]

Te kondensatory bywają często podrabiane.



Na początek zabawy proponuję tanie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tu trochę lepsze koreańskie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Niekoniecznie o dobrych parametrach.

Cały wzmacniacz nie będzie miał rewelacyjnych parametrów więc nie warto się ścigać o ułamek procenta zniekształceń.

Po koleji wsadzać wszystkie z szuflady.

Tranzystor napięciowy w koskadzie ma spory wpływ na sygnaturę dzwięku i trzeba próbować znaleźć trafiający w gust.



tych samyoungów raczej się nie opłaca skoro 20% drożej tylko są nichicony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

noo...

dzisiaj zlecam płytki





możesz wrzucić wersję która poszła do zakładu?

[krowaklara]

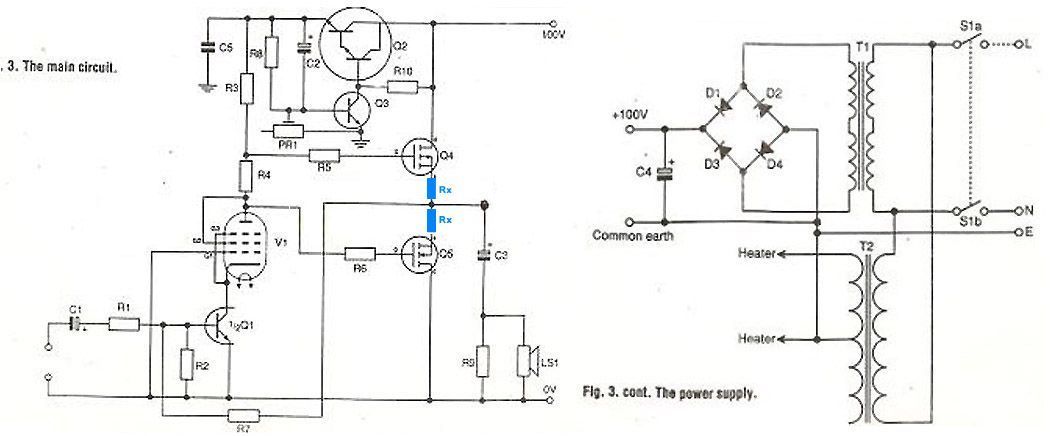

poniżej schemat + płytka

rezystory Rx są opcjonalne można zastosować zworki

( po szczegóły ws. Rx proszę do kol. Jurka :-) )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Jak ktoś zrezygnuje z płytki, to ja chetnie przygarnę :)
