Wracając do kondensatorów, znalazłem dla zainteresowanych coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (szukać modelu FELSIC 038).



Sprzedawca pewny, bo sam nabyłem. Nie wiem czy będą ok... Właśnie - może ktoś się wypowie.

Przy okazji można zerknąć na inne jego aukcje, bo ma np. sporo radiatorów.



A propos - można wszystkie fety posadzić na jednym radiatorze? Gdzieś mi się w oczy rzuciło, że nie, ale nie jestem pewny czy to dotyczyło podobnej konstrukcji.





Gdyby określić sposób i warunki pomiaru (nie mam pojęcia jak to się robi), to w razie potrzeby może udałoby się dobrać pary między forumowiczami?

Zaraz przejrzę parametry, w każdym bądź razie to kondensatory przemysłowe- mogą być dobre - ważny ESR i jak zachowują się w paśmie akustycznym.Zwykłe no name w tym miejscu mulą strasznie- bas klucha , bez kontroli zupełnie. Co do pomysłu z parowaniem , idea dobra, ale musiało by być nas duużo więcej. Co może być nierealne. Chyba że...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Coś o kondensatorach felsic, z tego, co zdążyłem zrozumieć gdzieś w zasilaniu.

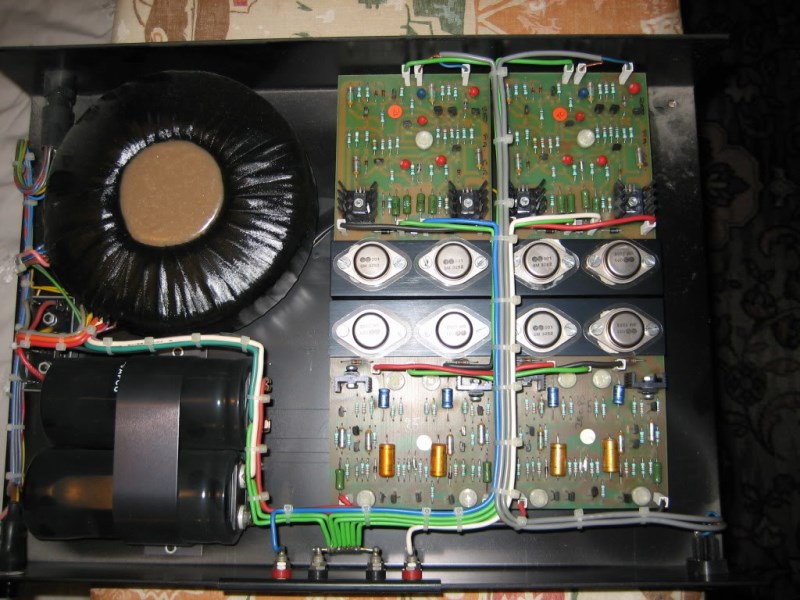

Tu widać w zasilaniu Naima NAP250.



Zaraz przejrzę parametry



Zapomniałem - podstawowe info już wrzuciłem w poście #100



Co do pomysłu z parowaniem , idea dobra, ale musiało by być nas duużo więcej. Co może być nierealne. Chyba że...

Jeszcze jest taki problem, że ktoś może uważać swoje kostki za bardziej oryginalne od innych. Może rzeczywiście tak jest, nie wiem, nie znam się, zarobiony jestem. Od razu mówię, że swoje kupiłem najtaniej, jak tylko mogłem (chyba 24 pln/para).



Już trzeci raz edytuję ten post....



A co z moim pytaniem o chłodzenie fetów na jednym radiatorze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Grudnia 2010 przez kudzu

[Krzych 2]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Coś o kondensatorach felsic, z tego, co zdążyłem zrozumieć gdzieś w zasilaniu.



Tu widać w zasilaniu Naima NAP250.







Zapomniałem - podstawowe info już wrzuciłem w poście #100





Jeszcze jest taki problem, że ktoś może uważać swoje kostki za bardziej oryginalne od innych. Może rzeczywiście tak jest, nie wiem, nie znam się, zarobiony jestem. Od razu mówię, że swoje kupiłem najtaniej, jak tylko mogłem (chyba 24 pln/para).



Już trzeci raz edytuję ten post....



A co z moim pytaniem o chłodzenie fetów na jednym radiatorze?

Kondki rzeczywiście niezłe. To z jakiego źródła pochodzą trany i czy oryginały czy podróbki jest chyba nie do sprawdzenia. Jedno chyba pewne- Azja. Nic nie stoi na przeszkodzie przed umieszczeniem ich na wspólnym radiatorze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

Nic nie stoi na przeszkodzie przed umieszczeniem ich na wspólnym radiatorze.

To super, bo zastanawiałem się czy przypadkiem na obudowach mogłoby wystąpić różne potencjały.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Jurek

bardzo proszę o namiar, link gdzie można dostać takie płytki





Szukaj na ebaju, np:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ZoltanChivay]

Witam

Ja ze swoim projektem PCB trochę utknąłem - najpierw choroba wyłączyła mnie na kilka dni a teraz próbuje zrobić model do Eagla dla 2SK1058 /2SJ162 Gotowców nie znalazłem :-(

Moze w ten weekend coś wkleję

Wstępnie pracuje nad PCB 2*MONO

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

ja cierpliwie poczekam, bo przez pajęczunę spaliłem jedną parę Fetów, ale już mam nowy zapas :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ZoltanChivay]

ja cierpliwie poczekam, bo przez pajęczunę spaliłem jedną parę Fetów, ale już mam nowy zapas :-)







Swoją drogą - przydała by się jakaś forumowa baza bibliotek do Eagla dla "audiofilskich " elementów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

To super, bo zastanawiałem się czy przypadkiem na obudowach mogłoby wystąpić różne potencjały.

Podkładki izolacyjne są wymagane. Izolacja galwaniczna tranzystorów na radiatorze - musi być.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

Podkładki izolacyjne są wymagane. Izolacja galwaniczna tranzystorów na radiatorze - musi być.

No tak, to miałem na myśli. Ale zupełnie zapomniałem o podkładkach termoprzewodzących, więc jeden radiator nie jest problemem. Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

czyli w sumie sterujesz z pre.Ciekawe jaką to ma czułość ,czy pre jest konieczny?



Ponowię to pytanie, bo będę miał wolny popularny Pre_Nr_3 na 6N23P i zastanawiam się czy szykować go do tego projektu czy pozostawić w spokoju?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Ponowię to pytanie, bo będę miał wolny popularny Pre_Nr_3 na 6N23P i zastanawiam się czy szykować go do tego projektu czy pozostawić w spokoju?

Wziąłbym go pod uwagę, ale przynajmniej w moim wypadku prawdopodobnie podepnę jako pre wszystko czym dysponuję i co oczywiście się do tego nadaje. Proponuję zrobić to samo. Efekty mogą być różne. Całkiem możliwe ,że któraś z konfiguracji zagra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Grudnia 2010 przez Krzych 2

[padamiecki]

Szukaj na ebaju, np:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Serdeczne dzięki

ale nie jestem zarejestrowany na ebay

i raczej nie zamierzam,

nie mogę namierzyć ich w PL

może ktoś ma nadmiar i może odsprzedać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Sprawdźcie czy ten schemat nie ma błędów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie mam pewności na której pozycji, mają być które części lampy. Znalazłem w sieci sprzeczne informacje na ten temat.

Słucham sugestii odnośnie wymiarów zastosowanych elementów biernych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

jest super, ale zabrakło kondensatora na wejściu :-), jeszcze na koniec pod dyskujsę chciałbym zaproponować zastosowanie bootstrap , takiego jak w późniejszym wzmacniqaczu Macauleya - to może dodać swobody i dynamiki - wypróbuję to jutro lub w poniedziałek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ZoltanChivay]

Moja propozycja PCB

Tak jak pisałem wcześniej - płytki w konfiguracji 2*MONO wg schematu zamieszczonego przez Bogdana w poście #70( str.2)

Tranzystor to BC550 , kondensator wyjściowy można zbocznikować jakimś polipropylenem.



Mam nadzieje ze nie ma błędów - ale proszę o sprawdzenie





Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ZoltanChivay]

Moja propozycja PCB

Tak jak pisałem wcześniej - płytki w konfiguracji 2*MONO wg schematu zamieszczonego przez Bogdana w poście #70( str.2)

Tranzystor to BC550 , kondensator wyjściowy można zbocznikować jakimś polipropylenem.



Mam nadzieje ze nie ma błędów - ale proszę o sprawdzenie





Pozdrawiam



















No i jednak na PCB były błędy ...



Poprawiona wersja :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

Odświeżam wątek w nowym roku. Postanowiłem spróbować poskładać tą hybrydę przestrzennie. Próbowałem zdziałać coś w Eagle'u, ale nie mam ani wprawy ani czasu na eksperymenty, a chciałem wykonać wersję na 2xEL34 + 6n6p - do tego nie ma wzoru płytki. Mam jednak pytania i może ktoś miałby ochotę podzielić się myślą:

1. Czy dla poprawienia komfortu pracy lamp można podnieść napięcie zasilania, a jeśli tak, to do jakiej wartości (mam już kondensatory wyjściowe 100V)? Sprawa o tyle istotna, że od tego założenia zależą parametry dość istotnego i drogiego elementu, czyli transformatora.

2. W jaki sposób ograniczać moc bez uszczerbku na jakości? Chciałbym na początek 2x30W (dla zdrowotności głośników), ale nie chcę inwestować w mały transformator, żeby za jakiś czas wymienić go na większy.

3. Wchodząc w szczegóły transformatora - dla układu na jednej parze FETów na kanał wystarczy SEC1 160VA, jak zaleca autor oraz SEC2 4,5A do żarzenia? Czy może nawiązując do poprzedniego pytania zamówić trafo z zapasem, np 200VA? I czy jest sens zastosowania osobnego uzwojenia dla każdego kanału?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Taką płytkę stereo wymyśliłem:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

Krótkie proste pytanie: jaki jest minimalny rozmiar radiatorów dla swobodnego rozproszenia ciepła?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asertywny]

Mnie już nikt nigdy nie namówi na układ z elektrolitem na wyjściu. Ze swej strony polecam więc układ który wydaje mi się bardziej interesujący i z PCB!!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Mnie już nikt nigdy nie namówi na układ z elektrolitem na wyjściu. Ze swej strony polecam więc układ który wydaje mi się bardziej interesujący i z PCB!!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Witam. Troszkę niskim napięciem zasilana lampa nie przekonuje mnie to. Jeśli już bez kondensatora to może to:

Jakość obrazka słaba , ale nijak nie mogłem tego inaczej jak w takiej formie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia 2011 przez Krzych 2

[asertywny]

Witam. Troszkę niskim napięciem zasilana lampa nie przekonuje mnie to. Jeśli już bez kondensatora to może to:

Jakość obrazka słaba , ale nijak nie mogłem tego inaczej jak w takiej formie

Nie musi przekonywać, ma działać. Jeśeli ktoś sobie życzy, to może podnieść napięcie, ale wówczas wzrosną problemy z ciepełkiem (radiator), no i trochę też trzeba będzie zwiększyć trafo sieciowe!!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Mnie już nikt nigdy nie namówi na układ z elektrolitem na wyjściu. Ze swej strony polecam więc układ który wydaje mi się bardziej interesujący i z PCB!!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



miałem Zena z elektrolitem na wyjściu i był zaskakująco dobry.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

A może najlepszym rozwiazaniem jest biampling z mocnym tranzystorem do basu i taką hybrydą dla sekcji średniowysokotowej lub tylko tweetera.

muszę wypróbować taką konfigurację, bo dawno dawno temu zrobiłem podobny wzmacniacz na ecc83 i irf540/9540 bez sprzężenia zwrotnego i mimo , iż bas był rozłazły i jednostajny to średnie i wysokie to była klasa.

na 6H6P i 2SJ162/2SK1058 może powstać rewelacyjny wzmacniacz "średniowysokotonowy"

zrobię próbę i dam znać :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

A może najlepszym rozwiazaniem jest biampling z mocnym tranzystorem do basu i taką hybrydą dla sekcji średniowysokotowej lub tylko tweetera.

muszę wypróbować taką konfigurację, bo dawno dawno temu zrobiłem podobny wzmacniacz na ecc83 i irf540/9540 bez sprzężenia zwrotnego i mimo , iż bas był rozłazły i jednostajny to średnie i wysokie to była klasa.

na 6H6P i 2SJ162/2SK1058 może powstać rewelacyjny wzmacniacz "średniowysokotonowy"

zrobię próbę i dam znać :-)

Kolego Bogdanie jak w końcu z pierwowzorem. Miałeś kombinować coś z bootstrapem. Wyszło coś z tego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

niestety nie, spróbuję w weekend

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - wyszło coś ciekawego z tej krótkiej dyskusji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - wyszło coś ciekawego z tej krótkiej dyskusji?

Chyba nic. Oni chyba też czekają ,aż więcej ludzi to uruchomi ( link do naszego wątku tam jest). Powoli gromadzę części - trany mam , lampy i trafo też. Brakuje mi kondów na zasilanie. Na alledrogo są Nichicony KG Gold Tune, Hi-sound , Jamicony LS. Nie wiem co wybrać. Macie jakieś typy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kudzu]

Chyba nic. Oni chyba też czekają ,aż więcej ludzi to uruchomi ( link do naszego wątku tam jest).

No właśnie pytam, bo nic nie rozumiem z tego języka.



Powoli gromadzę części - trany mam , lampy i trafo też. Brakuje mi kondów na zasilanie. Na alledrogo są Nichicony KG Gold Tune, Hi-sound , Jamicony LS. Nie wiem co wybrać. Macie jakieś typy?

A nie lepiej kupić w sklepie elektronicznym cokolwiek, żeby tylko uruchomić? Kondensatory i tak będziesz musiał przetestować sam, bo każdy słyszy inaczej i gra czym innym.



Też powoli kompletuję części. Kupiłem 6n6p, podstawki do chassis, trafo do żarzenia (TS40/016 Indela), okazyjnie oporniki Vishay, EL34 miałem. Na razie wstrzymuję się z transformatorem głównym, bo waham się między zasilaniem obu kanałów z jednego lub każdego z osobna (dwa trafka TST100 2x35V). Brakuje mi też SSM2210 bo wolałbym w obudowie dip, a takowego nie mogę znaleźć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
