Accuklon P-7100

[tomek0104]

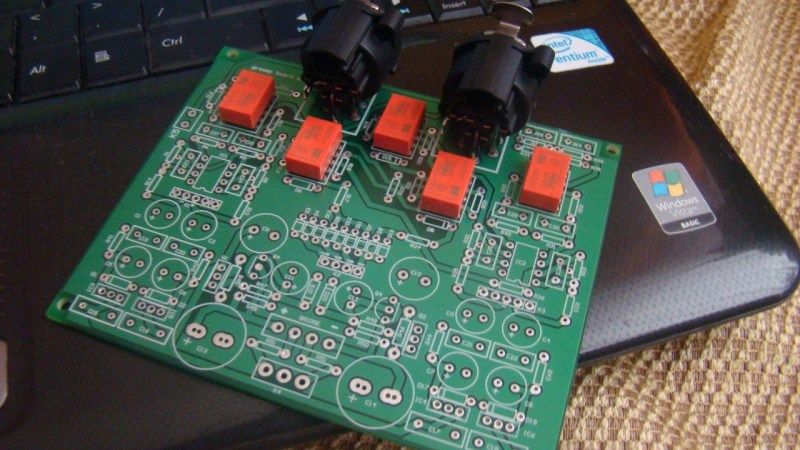

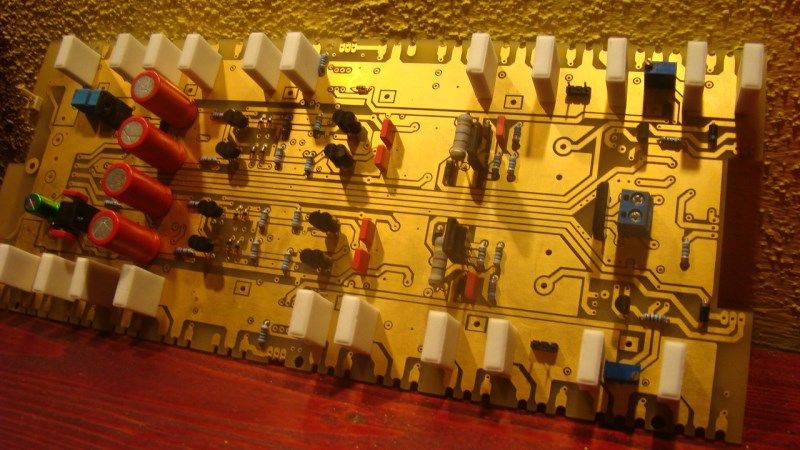

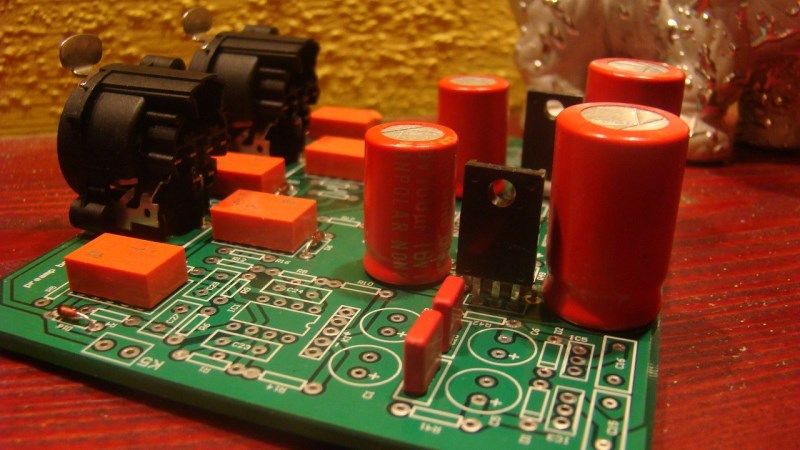

Chłopaki we jeszcze leczycie się po Świętach a do mnie wróciła płytka od bal/unb które dałem że by zrobili expresem żeby zobaczyć jak to wyjdzie .I wyszło super

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Grudnia 2011 przez tomek0104

[cezar504]

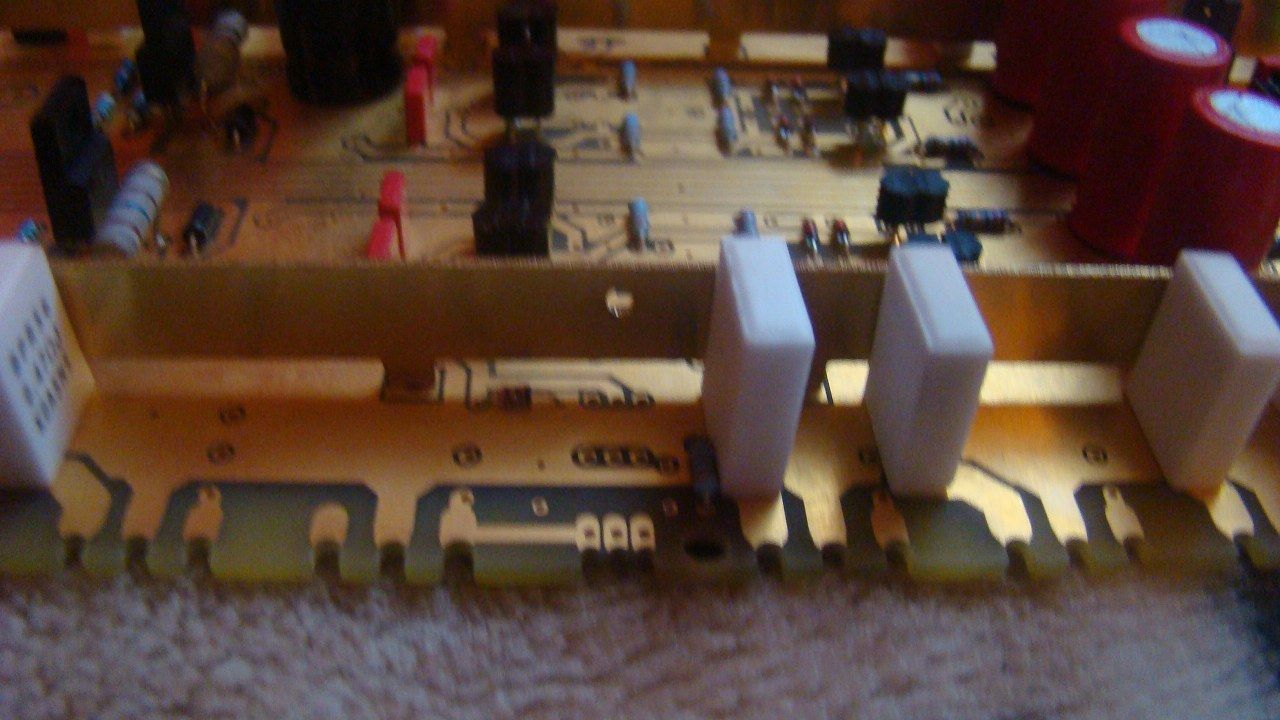

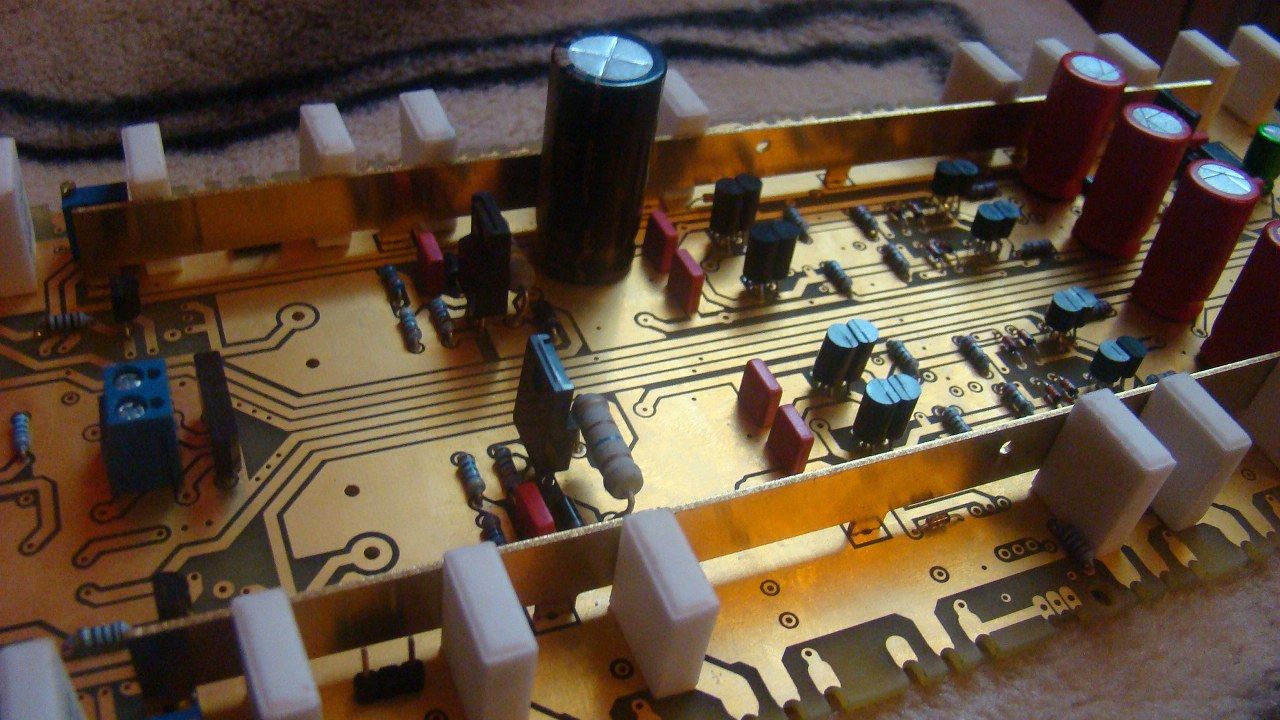

orginał wygląda troszkę inaczej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wieslawa]

'cezar504'

orginał wygląda troszkę inaczej



Z tego co pamiętam ,to chyba został wycięty układ pracy w mostku i poprawiono zasilanie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Poczytaj watek.



Po pirewsze, aplkacja jest identyczna jak w orginale z wyjątkiem usunięcia pracy w trybie mostkowym. Tak zdecydowaliśmy, by to niepotrzebnie nie komplikowało PCB. A ten wzmak ma ogroma mac, w pomiarach miał ponad 1000W przy 1R, także zdecydowaliśmy z Tomiekm że nie ma sensu tego trybu.

Po drugie, zastosowałem niskoszumową prestabilizację i rodzilenie zasilań. Zasilanie z niezależnych stabilizatorów pod wzmacniacze operacyjne. (dziwne że w tej klasie sprzętu, zaoszczedzili w orginale na tym, dajac wspólną, można lepej)

Zamiast gotowych miejsc na gniazda RCA, Tomek wykonał otwory pod przewody aby mozna było dobrać gniazada RCA według swoich upodobań.



Sama topologia połaczeń audio i aplikacja jest dokładnie wykonana jak w orginale.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Płytka śliczna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezar504]

sorry chłopaki.

a już się bałem że nie będzie RCA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

orginał wygląda troszkę inaczej

Może i wygląda inaczej ale na pewno jest lepszy lepiej płytka jest zaprojektowana niż to japonce zdobili. nasze klony brzmią lepiej i mniej szumią i mają mniejsze zniekształcenia niż oryginalny .bo kitajce idą na łatwiznę i w niższych modelach sami psują np.zasilanie żeby sprzęt grał gorzej.

Poniżej spis elementów do pre UNB/BAl

Jeszcze jedno przekaźniki DPCO 12VDC Typ EA2-12NU NEC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Grudnia 2011 przez tomek0104

[tomek0104]

Może i wygląda inaczej ale na pewno jest lepszy lepiej płytka jest zaprojektowana niż to japonce zdobili. nasze klony brzmią lepiej i mniej szumią i mają mniejsze zniekształcenia niż oryginalny .bo kitajce idą na łatwiznę i w niższych modelach sami psują np.zasilanie żeby sprzęt grał gorzej.

Poniżej spis elementów do pre UNB/BAl

Jeszcze jedno przekaźniki DPCO 12VDC Typ EA2-12NU NEC

Jeszcze restery kodów do p-7100

C1,2 22/200 elek raster nóżek 5.08mm

C3 10/50 ele res 4mm

C4 1/50 FOLIOWY 5.08mm

C11~14 22/50 ele 3.5mm

C15~18 39/25 ele 5.08mm

C37~40 100/200 ele 7,62mm

C45,46 1000uF/100V ele 10mm

C47,48 22/200 ele 5.08mm

C5,8 0,047/100 polip 5.08mm

C6,7 5.08mm

C19~22 5.08 lub 7.5mm

C33~36 5.08 lub 7.5mm

41,42 0,1 /250 polip 5.08 lub 7.5mm

C43,44 0,01/100 polip 5.08mm

C9.10 1,5n/100 polip 5.08mm

C24,25,26,27, 4,7n /100 polip 5.08mm

C23,28,29,30 150 piko 100V ceramic 5.08mm

C31,C32 150piko 100V ceramic 5.08

C49,50 100/25 V elek 3.5mm



Znalazłem błędy w spisie ale i tak każdy dostanie drukowany spis

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Grudnia 2011 przez tomek0104

[barmanekm]

No no, wygląda ładnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

jeszcze przeliczam i szukam części oceniając cZy mnie będzie stać :) - szukam np. kondensatorów do zasilacza - i powiem ceny są porażające :( - ktoś może ma jakieś tanie sprawdzone źródło dobrych kondziołków ? - na kanał potrzeba chyba 56000UF ?





pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

No fakt, koszt części wyniesie nie mało.

Lecz czym jest ten poniesiony koszt, jeśli bym kupił orginalny model, że o satysfakcji nie wspomnę.

Choć z trybem mostkowym i ładniejszy, to i tak gorszy.

Ze znacznie gorszym układem zasilań (poczynione oszczędności nawet w takiej cenie). heheh

I do tego bez ulepszeń przyszło by mi zapłacić ponad 20 czy niektórym 30 razy więcej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Stycznia 2012 przez Robertus

[Robertus]

ola98

Co do kondów 56000UF to przyjżyj się zdjęciom. Zawsze są tam po dwa, czyli jest to łączna pojemność dla obydwu kanałów.



Chyba że decydujecie się robić konstrukcje bezkompromisową typu

"podwójne mono" jak Ja z Tomkiem. (co polecam !)

Wtedy stosujemy niezalezne kondensatory do prawego i lewego kanału, że o podwójnym zasilaniu

(trafie) nie wspomnę.

Ale wówczas wystarczy dać połowę pojemności.



Kondy należy zamówić, które wam odpowiadają. Mogą nawet trochę mniejszej pojemności niż wykorzystane.

Należy sie sugerować aby to były koniecznie wersje z zaciskami śrubowymi. Bardzo ważne !

Takowy kond posiada ponad dwukrotnie większa wydajnosc prądową i

szybkosc doladowywania niż standardowy, miniaturowy o tej samej pojemności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

już się gubię - czyli te 56 000 uF to jest na calość nie na jedną "stronę" ? -



dajcie proszę jasną odpowiedź -



ja wywnioskowałem, że 56 000 uF jest na jedną końcówkę bo 28 000 to coś mi wygląda, że będzie mało !







pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Oczywiście, że 56000uF to na całość. Zawsze w każdej koncówce Accu stsouja dwie sztuki.

Wyraźnie napisalem, że zawsze są tam po dwa kondensatory, czyli siłą rzeczy jest to łączna pojemność. Co tu niejasnego ? A pojemności 28000 to nawet takie nie istnieją.



Nie mniej dużo lepszym rozwiazaniem jest ocywiście zastosowanie (4szt.) po 2x22000uF, ale do każdej koncówki oddzielnie z osobnymi trafami czy odczepami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Stycznia 2012 przez Robertus

[ola98]

no to już lepiej :) - czyli 2 x mundorf 47 000 uF/100v - po kondzie na stronę będzie OK ?





pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wieslawa]

'ola98'

no to już lepiej :) - czyli 2 x mundorf 47 000 uF/100v - po kondzie na stronę będzie OK ?





pozdrawiam





Powinno być OK , raczej nie będziesz słuchać na pełnej mocy przy 1 omie

,oryginalnie jest 2 x 56000uF/80V na dwa kanały

pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jajacek]

no to już lepiej :) - czyli 2 x mundorf 47 000 uF/100v - po kondzie na stronę będzie OK ?

A gdzie takie kondy można dostać i po ile?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

np tutaj partsconnexion.com - pozostaje jeszcze pytanie na 80V jak w orginale czy 100V ?





pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wieslawa]

'ola98'

np tutaj partsconnexion.com - pozostaje jeszcze pytanie na 80V jak w orginale czy 100V ?





pozdrawiam

Każdy firmowy ,rifa BHC kendel Nihikon ,będzie dobry

Dobre kondy to rifa 47000/100V ,kiedyś był zakup grupowy do Krela

Spokojnie moga być na 100V ,u nas w europie nie produkuje się na 80V,to jest napięcie azjatyckie

Ostatnio widziałem na alegro te rify po 75 zł ,uzywane ,nowe 200zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Stycznia 2012 przez wieslawa

[tomek0104]

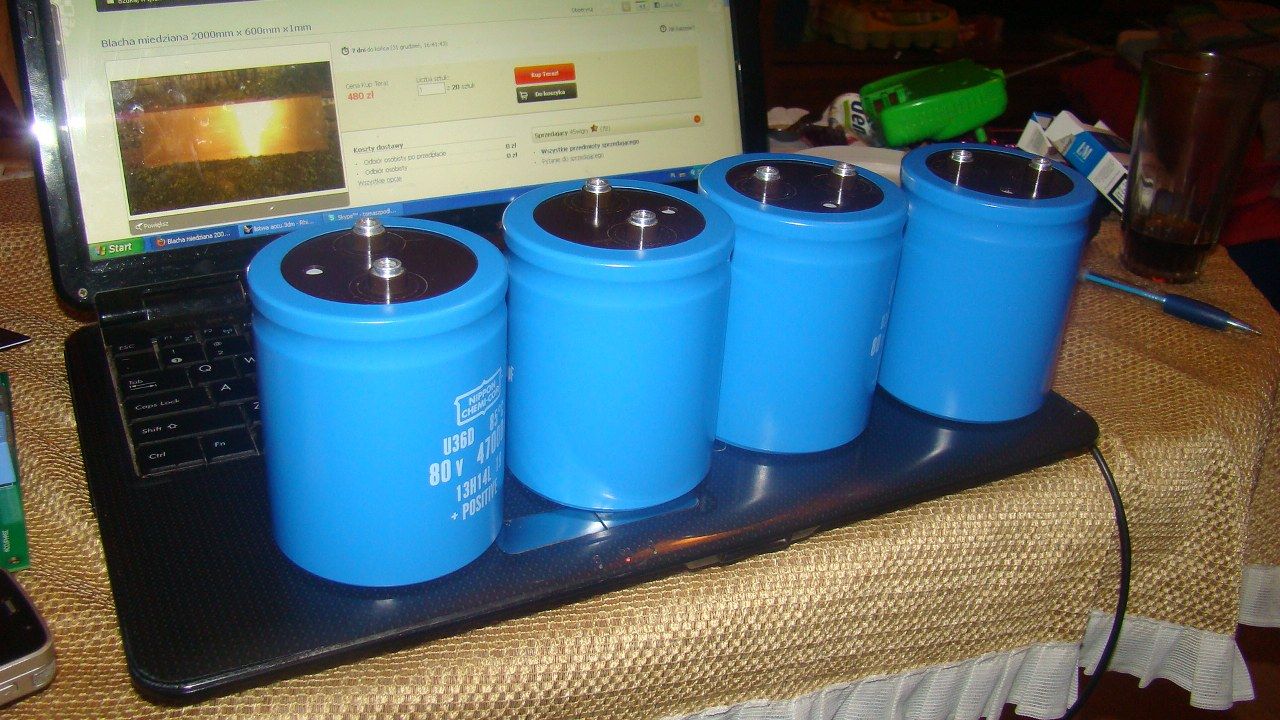

Ja kupiłem takie kondy po dwa na szynę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Stycznia 2012 przez tomek0104

[wieslawa]

tomek0104'

Ja kupiłem takie kondy po dwa na szynę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Te kondy są bardzo dobre,a i cena w miarę normalna

Ja mam akurat ze starych zapasów BHC ALS20 15000/100V 8szt ,będe miał dzielone zasilanie i dam po 4 szt na kanał tj 2x 30000uf na kanał

pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Stycznia 2012 przez wieslawa

[ola98]

a moze takie ?:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Mogą być jak szaleć to do oporu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezar504]

czy mógłby ktoś zidentyfikować te kondensatory?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jajacek]

tomek0104 czy zamówiłeś już wszystkie płytki? Kiedy mogą być zrobione?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

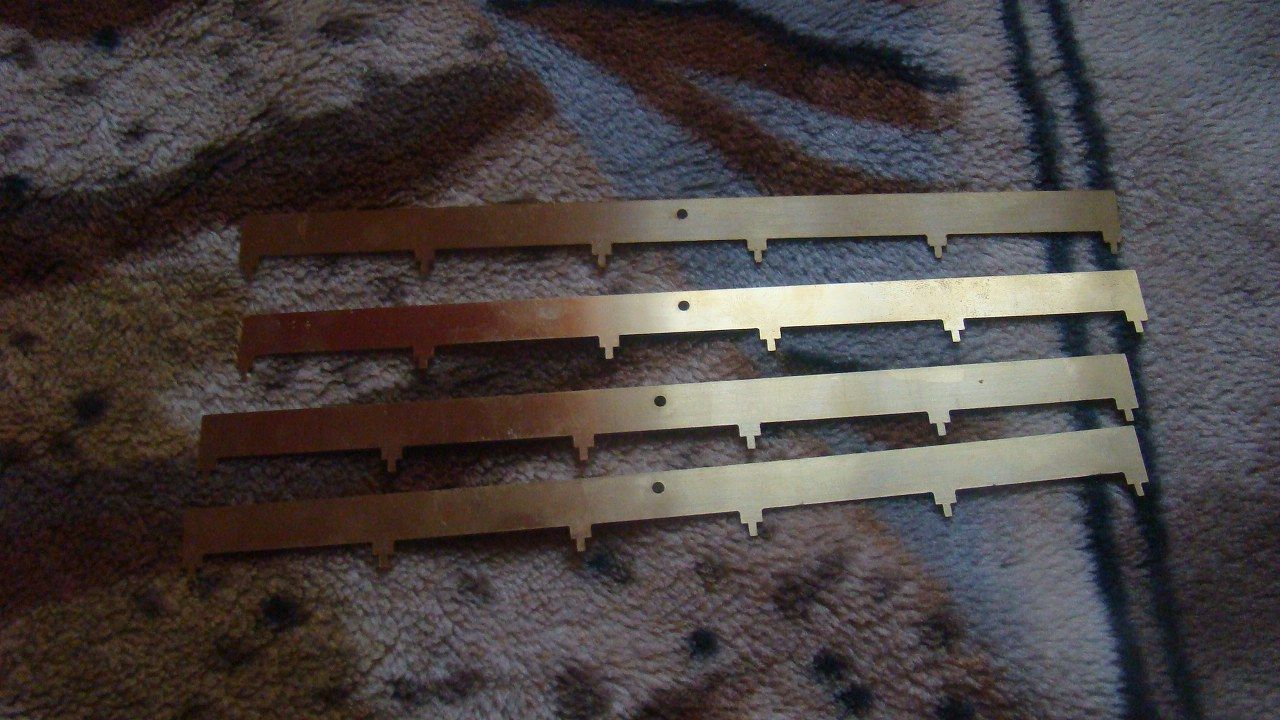

Pcb będą ok 15 stycznia na ten dzień mam termin ich wykonania .Droga sprawa przyszły próbne mostki do końcówki są z mosiądzu ale będą z miedzi jak w originale .Cena za komplet 65 zł wliczona cena miedzi ,obróbki i transportu .Myślę że wszyscy będą chcieli .Dane do przelewu macie, ja składam dziś zamówienie do firmy i czekam na wpłaty zrobię 100szt tych mostków jak zostanie to na pewno się przydadzą

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

biorę komplet tych mostków :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mate_ous]

Przelew za jeden komplet mostków właśnie zleciłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[korrus]

Hej. Czy można się jeszcze dopisać do kompletu płytek? Jaki jest mniej więcej koszt samych płytek? Czy ktoś już liczył ile wyjdzie za całość. Pytam bo budżet mam ograniczony i nie chcę zaczynać jeśli okazałoby się że mnie przerośnie kosztowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kogutaudio]

Hej. Czy można się jeszcze dopisać do kompletu płytek? Jaki jest mniej więcej koszt samych płytek? Czy ktoś już liczył ile wyjdzie za całość. Pytam bo budżet mam ograniczony i nie chcę zaczynać jeśli okazałoby się że mnie przerośnie kosztowo.



Jakieś 3000-3500 bez obudowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
