Accuklon P-7100

[Piotr_1]

Tak mało kondensatorów na tej płytce? Są jakieś ceramiki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Mało?? więcej nie trzeba Piotr .Sa 4 ceramiki po 330p i kilka poliprepylenow ale zato na pcb 7100 jest ich 60szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Grudnia 2011 przez tomek0104

[Piotr_1]

Napisz coś więcej o tym module, jak działa to zmniejszanie napięcia, czym jest zasilany, na czym jest bufor, na jakich kościach itp. Masa jest wspólna dla obu kanałów raczej. Taka typowo japońska funkcjonalność budzi trochę moje obawy, oczywiście jest to dodatkowy moduł i nie trzeba go używać, ale może warto zastąpić to czymś lepszym własnego projektu. Po pierwsze czy jest sens jakościowy używać w tej końcówce wejść niesymetrycznych, czy może lepiej skupić się na zrobieniu konkretnego bufora symetrycznego dual mono z regulacją głośności bez tych bajerów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Grudnia 2011 przez Piotr_1

[Robertus]

To napiszę.

Regulacja wzmocnienia jak i konfiguracje jest dokonywana poprzez zmianę odpowiednich dzielników rezytorowych w układzie, które zależnie od konfiguracji dołączane są przekaźnikami. (do tego celu z resztą)

Nie ma tu żadnych bajerów, żadnych potencjometrów w torze.

W przeciwieństwie do wszelkich integr.



Masa jest wspólna dla obu kanałów, bo musi być. Lecz w przeciwieństwie do wielu projektów jest poprowadzona prawidłowo.



Scalaki to NJM4580. :-) Tu zagadka, bo czy to najnizszy model Accu, czy najwyższe jak właśnie P7100, M9000 wszędzie kładą te scalaki. A dlaczego te ?

Nie mniej to potrafi jednak zagrać, a układ w symulacji ma wyjątkowo mało przesunięcia fazowe, to się aplikacji nie czepiam.

Jak już powtarzamy, przestrzega się aplikacji od strony audio jak w orginale.

Tomek bardzo się stara analizując PCB.



Ten preamp nie jest żadnym "dodatkowym" modułem, bo niektórzy tak to zrozumieli.

Tylko orginalnie stosowanym w P7100, niezbędnym zarówno do pracy symetrycznej jak i niesymetrycznej oraz dostosowywania czułości koncówki.



Można poźniej zastosować własny preamp.



Po pierwsze czy jest sens jakościowy używać w tej końcówce wejść niesymetrycznych



Chyba teraz przesadzasz.

Większosć połączeń jest wykonywanych niesymetrycznie. To dla czego nie zostawić tego ?

W niczymkolwiek to nie przeszkadza, zwłaszcza że układ przełącza się odpowednio przekaźnikiem.

Jest poza tym tak jest w projekcie i tak zostanie.



Może zaskoczę co niektórych. Ale większość CDków z wysokjej półki z którymi miałem styczność bez względu na konfiguracje DACów wyprowadzają sygnał niesymetrycznie, i potem robi sztuczną symetryzacje. Opłaca się więc nieraz lepjej korzystać z wyjść niesymetrycznych.



Oczywiście jeśli mamy tor prowadzony całkowicie symetrycznie, no to XRL jest lepszym wyborem. :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Grudnia 2011 przez Robertus

[jaskiniowiec]

Piotr - sprawa wygląda tak ,jak w gogle jak wpiszesz wzmacniacz pomiarowy albo instrumentacyjny to wyskoczy ci teori troszkę , także nie będę pisał .

to zdjęcie to ładnie przedstawia .



Trzeci wzmacniacz operacyjny - to jest ta końcówka mocy P-7100

Bufory jak tutaj na fotce to zostało nazwane , znajdują sie na tej dodatkowej pcb

a ten rezystor RG -ze zdjęcia - stanowi wartość zmienną przełączaną za pomocą przekażników - regulacja wzmocnienia - + 3db.



Można to wyrzucić , wystarczy tylko utworzyć klasyczny dzielnik rezystorowy - dodac rezystor do masy w samym wzmaku -i tyle



We wszystkich accusach jest stosowany ten sam układ i do stu piorunów nie potrafię zrozumieć teorii ludzi którzy twierdzą że te układy róznia się dżwiękowo . Np E-450 to jest ten sam układ co p-4100 - tylko p-4100 ten bufor jest na osobnej pcb i jest tam ta reg za pomocą przekażników . A 450 ma tylko jedną pare mniej tranz koncowych i ten układ zintegrowany na stałe na pcb i ten rez ma wart stała .



I jak to może grać inaczej - mówię o samych końcówkach , 450 bedzie grała inaczej bo na dzwięk wpływ bedzie miał preamp i układ aava który jest w integrze .

Nie chce mi sie dzisiaj pisać .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Piotr nie wiem czy czaisz o co mi chodzi ale XLR będą i wejscia na RCA też .Nie będzie (jeżeli chcecie) trybu przełączania w mostek , i dual mono reszta zostaje.

Dla nie wtajemniczony fotka na czym polega łączenia końcówki w trybie bridged i dual mono(bi-amping)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

Chętni na P-7100:

1. Bogdan - 1 komplet

2. Wieslawa - 1 komplet

3. Jaskiniowiec - 1 komplet Ale wersja pozłacana w całości .

4. mate_ous - 1 komplet

5. Piotr_1 - 2 komplety

6. jazzby - 1 komplet

7. omirp - 1 komplet

8. mar_70 - 1 komplet

9. Robertus - 1 komplet

10. BlackKnight - 1 komplet

11. slawek.xm - 1 komplet

12. rafals - 1 komplet

13. nowy18 - 1 komplet

14. Dzikoosek - 1 komplet

15. kogutaudio - 1 komplet

16. Waldi_06 - 1 komplet

17. xueshangfei-1 komplet

18. nick30 - 1komplet

19. jajacek - 1 komplet

20. zigi - 1 komplet

21. grip - 1 komplet (ale czekam jeszcze na wycenę)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Tak tylko pytałem :) Chciałem się upewnić. Może dlatego kładą takie scalaki NJM bo są najlepsze. W sensie najlepiej grają. Większość opampów tzw. for audio ma wyżyłowane dwa parametry, a reszta je dyskwalifikuje do słuchania muzyki, w szczególności te szybkie nie nadają się na bufory i tak to już jest, bo góra pasma to nie wszystko, 95% kostek nie potrafi pociągnąć obciążenia i tyle. Potem powstaje moda na kości, używa się tych popularnych BB, AD, a inne, lepsze w ogóle nie będą odkryte przez przemysł, choćby były 10x lepsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Grudnia 2011 przez Piotr_1

[jurek]

Serwisówkę do e212 zamienię na jakąś inną.

Info na PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Chętni na P-7100:

1. Bogdan - 1 komplet

2. Wieslawa - 1 komplet

3. Jaskiniowiec - 1 komplet Ale wersja pozłacana w całości .

4. mate_ous - 1 komplet

5. Piotr_1 - 2 komplety

6. jazzby - 1 komplet

7. omirp - 1 komplet

8. mar_70 - 1 komplet

9. Robertus - 1 komplet

10. BlackKnight - 1 komplet

11. slawek.xm - 1 komplet

12. rafals - 1 komplet

13. nowy18 - 1 komplet

14. Dzikoosek - 1 komplet

15. kogutaudio - 1 komplet

16. Waldi_06 - 1 komplet

17. xueshangfei-1 komplet

18. nick30 - 1komplet

19. jajacek - 1 komplet

20. zigi - 1 komplet

21. grip - 1 komplet (ale czekam jeszcze na wycenę)

22. ja_brzoza - 1 komplet

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wieslawa]

tomek0104'

Wysłałem jedną PCb do produkcji za 5 dni będzie z powrotem .I do tego czasu będę czekał na wpłaty.Masy rozprowadzone jak w originale. Pod frezowania przy tranach mocy itp.



Tomek czy możesz jeszcze zmienić położenie kondensatora po lewej stronie płytki na dole -Przenieść 10 mm wyżej,jak w oryginale,bo u ciebie zahacza o opornik emiterowy i będzie trzeba go odchylać

Pozdrawiam



Chodzi dokładnie o ten 22uF/200V w zasilaniu minusa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2011 przez wieslawa

[tomek0104]

OK ZMIENIĘ FAKTYCZNIE MASZ RACJE ŻE JEST BARDZO BLISKO.:p JA W MOJEJ PCB JUZ NIESTETY TEGO NIE ZMIENIĘ W PONIEDZIAŁEK WTOREK ZOBACZĘ JAK TO WYSZŁO.



PCB POPRAWIONE

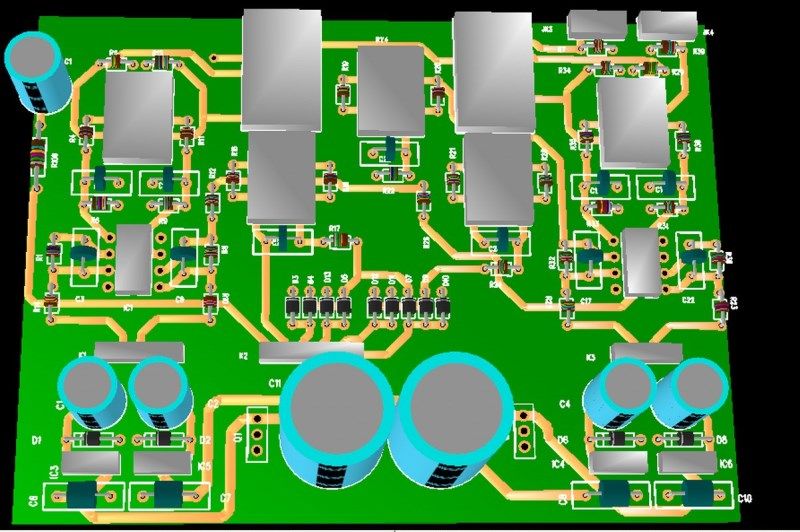

A tak mniej więcej będzie wyglądać pcb układu bal/unb. Dwa osobne zasilacze dla prawego i lewego kanału .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2011 przez tomek0104

[wieslawa]

tomek0104'

OK ZMIENIĘ FAKTYCZNIE MASZ RACJE ŻE JEST BARDZO BLISKO.:p JA W MOJEJ PCB JUZ NIESTETY TEGO NIE ZMIENIĘ W PONIEDZIAŁEK WTOREK ZOBACZĘ JAK TO WYSZŁO.



PCB POPRAWIONE



A tak mniej więcej będzie wyglądać pcb układu bal/unb. Dwa osobne zasilacze dla prawego i lewego kanału .





Witam

A przy okazji

Chciałem zapytać o jeszcze jedną sprawę ;kondy blokujące 100uF/200V są z rastrem 5mm a te co blokują 39uF/na 25V są z rastrem 7,5mm.

Czy to było zamierzone ze wzg na rodzaj kondów ,czy tak jakoś wyszło ,bo na schemacie są wszystkie 100nF/250V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Trochę opisze części nie chce dawać całego spisu na forum .

kondy C15 C16 C17 C18 39/26 (47/25) rester 5.08mm średnica konda ok 10mm

C33 C34 C35 c36 100/200 res.7.62mm średnica ok 16mm

wszystkie kondy 100nano 7.62mm

4.7nano 5.08mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2011 przez tomek0104

[wieslawa]

tomek0104'

Trochę opisze części nie chce dawać całego spisu na forum .

kondy C15 C16 C17 C18 39/26 (47/25) rester 5.08mm średnica konda ok 10mm

C33 C34 C35 c36 100/200 res.7.62mm średnica ok 16mm

wszystkie kondy 100nano 7.62mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

4.7nano 5.08mm



Tomek ,piszesz że wszystkie 100n są z rastrem 7,62 mm ,ale te przy C33 C34 C35 c36 są u ciebie z rastrem 5 mm , a przy C15 C16 C17 C18 z rastrem 7,62mm .

Te z linka są z rastrem 15 mm ,ale nie bardzo wiem skąd ten link się wziął

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2011 przez wieslawa

[tomek0104]

Własnie jak napisałeś o resterach zauważyłem że zły raster był.Jeszcze można poprawiać ,to piszcie .codo linka to nie ten Pomyłka zły wkleiłem Sory .Kondy przeważnie mają rester 5mm , 7.5mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2011 przez tomek0104

[wieslawa]

tomek0104' timestamp=

Własnie jak napisałeś o resterach zauważyłem że zły raster był.Jeszcze można poprawiać ,to piszcie .codo linka to nie ten Pomyłka zły wkleiłem Sory .Kondy przeważnie mają rester 5mm , 7.5mm





No to mamy już jasność co do kondów ,chociaż te 47/25V to raczej w rozmiarze 8 mm albo mniej ,ale może ktoś wstawi lepsze ,a one mogą mieć średnicę 10mm.

Ja akurat kupiłem na alegro 39uF/35V panasonica i one są 8 mm ,ale mniejsze zawsze wejdą ,gorzej odwrotnie

Jeszcze jedno ,kondy na zasilaniu tj 22/200V w rozmiarze 10 mm są ciężkie do dostania ,łatwiej kupić na 250 V ,mówię o lepszych firmach ,ale one mają rozmiar 12,5 mm.

Jak można to może powiększ o te 2,5 mm

Tomek ,chodzi mi o te oporniki 2,2 om na bazach tranów wyjściowych ,one są w rozmiarze 5 mm.Czy to są opory o mocy 0,25W bo w takim rozmiarze to nie widziałem oporów o większej mocy , tylko SMD,chyba że postawić pionowo 0,6 W . jakie jest twoje zdanie .A może tam wystarczą 0,25W ?



Powiedz jeszcze ,po co są dwa potencjometry do reg prądu spoczynkowego ,chyba dostałem pomroczności jasnej,bo nie kumam tego -hi hi



Tomek

jeszcze jedna rzecz

Chodzi o te kondy 100pF przy Q21

Oryginalnie są jakieś takie małe, ale to chyba nie ceramiczne

Podejrzewam ,że ludzie będą chcieli wstawić tak jak ja , w to miejsce silver-mica ,a one są trochę szersze i mogą się nie zmieścić blisko siebie ,może je troszkę rozstawić jak oczywiście da radę

,mam nadzieję ,że nie zdenerwujesz się na moje uwagi ,ale to tylko moje sugestie

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2011 przez wieslawa

[tomek0104]

Ok wprowadzę poprawki nie ma problemu.Silver mica ma chyba rozstaw 5mm to powinna pasować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2011 przez tomek0104

[wieslawa]

tomek0104'

Ok wprowadzę poprawki nie ma problemu.Silver mica ma chyba rozstaw 5mm to powinna pasować



Tak 5 mm





A możesz coś o tym powiedzieć



" Tomek ,chodzi mi o te oporniki 2,2 om na bazach tranów wyjściowych ,one są w rozmiarze 5 mm.Czy to są opory o mocy 0,25W bo w takim rozmiarze to nie widziałem oporów o większej mocy , tylko SMD,chyba że postawić pionowo 0,6 W . jakie jest twoje zdanie .A może tam wystarczą 0,25W ? Powiedz jeszcze ,po co są dwa potencjometry do reg prądu spoczynkowego ,chyba dostałem pomroczności jasnej,bo nie kumam tego -hi hi "

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2011 przez wieslawa

[tomek0104]

Te małe opory np.2.2r mają rozstaw 5mm Tomkiwicz je kiedyś miał to są BEYSCHLAG MBB 204 (3.6mm) ale nie ma tej oporności.Co do mocy 0.25w bo takie są w originale.Reszta oporników jest 6.8mm 0.6w (rester na pcb 7.62mm).no i kilka jest większych pnp. przy emiterach 2sa1145 i 2sc2705 150r 0.5W bezpiecznikowe res. 10mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Grudnia 2011 przez tomek0104

[Robertus]

Co do oporów to oczywiście tam są male prądy i niski opór, wyzdielana moc jest minimalna.



Ludzie nie zamawiajcie żadnych silver mica ! To są kondy przereklamowane do tego stopnia że opinia urosła na ich temt do rangi kultu.

Sa to kondy co prawda stabilne, ale budowa podobne do ceramików tyle że zastosowany dieklektryk to mika.

Do audio tylko i wyłącznie foliowce, najlepjej stabilne i niskostratne jak polipropyleny.



Dlatego, spokojnie już Tomkowi podczas tworzenia PCB zasugerowałem by był to rozstaw 5mm, dla Wimy FKP. Będziemy grupowo zamawiać je z farnella lun TME.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mate_ous]

Tomek, wcześniej też podawał kilka pozycji, które warto zamówić wspólnie ze względu na rozłożenie kosztów dostawy. Gdy przyjdzie czas na zamówienie elementów proponuję je spisać w jedną listę i zamawiać.



Jak zwykle w zamówieniach w których biorę udział służę pomocą. W końcu chodzi o oszczędność pieniędzy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Kondy foliowe na które bedzie organizowane zamówienie w Farnell:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - 100nF/250V



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - 100pF



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - 150pF



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - 330pF



mate_ous dzięki zachęć współpracy ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mate_ous]

Ja slużę kontem na eBay'u;) zreszta dogadamy wszystko w swoim czasie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek0104]

Jeszcze jedno gniazdo sygnałowe będzie takie rester 3,96mm.Może zmienimy na inne ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asertywny]

Ponieważ problem kondensatorów ciągle odbija się powracającą czkawką, to coś na ten temat znalazłem. Jest to po Niemiecku, ale sądzę, że będzie zrozumiałe. W tym wypadku najistotniejszy jest tzw. Verlustfaktor (współczynnik stratności) podany tu dla różnych częstotliwości:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wieslawa]

Robertus

Te kondy fkp2 przy Q21 muszą być cienkie bo te co ty pokazałeś to są gr 4,5mm co daje rozstaw między dwoma obok siebie, 4mm a na płytce jest 2,5 mm i dlatego sugerowałem lekkie rozszerzenie ich między sobą

0,1 /250V muszą być z rastrem 7,5 mm ,te co w linku to 10mm,ale jest wersja z rastrem 7,5 mm , przynajmniej w katalogu taka występuje

Ogólnie kondy na 1000V są za grube na tę płytkę ,muszą być góra na 250V ,tak mi się wydaje ,patrząc na rysunek płytki

Chyba masz rację z tymi silver-mica ,przez ten kult to tylko ceny kosmiczne ,bo już widzę niektóre wartości po 5 zł Tyle za kond ceramiczny to jest zdzierstwo. I raczej bardziej pasują do układów generacyjnych, bo mają bardzo dobrą stabilność w czasie , właśnie ze wzg na dielektryk

Pozdrawiam



Robertus

Te kondy fkp2 przy Q21 muszą być cienkie bo te co ty pokazałeś to są gr 4,5mm co daje rozstaw między dwoma obok siebie, 4mm a na płytce jest 2,5 mm i dlatego sugerowałem lekkie rozszerzenie ich między sobą

0,1 /250V muszą być z rastrem 7,5 mm ,te co w linku to 10mm,ale jest wersja z rastrem 7,5 mm , przynajmniej w katalogu taka występuje

Ogólnie kondy na 1000V są za grube na tę płytkę ,muszą być góra na 250V ,tak mi się wydaje ,patrząc na rysunek płytki

Chyba masz rację z tymi silver-mica ,przez ten kult to tylko ceny kosmiczne ,bo już widzę niektóre wartości po 5 zł Tyle za kond ceramiczny to jest zdzierstwo. I raczej bardziej pasują do układów generacyjnych, bo mają bardzo dobrą stabilność w czasie , właśnie ze wzg na dielektryk

Pozdrawiam





Robertus ,może ty mi wytłumaczysz ,po co są zamontowane równolegle dwa potki do reg biasu bo nie kumam tego,czy chodzi o jakieś zabezpieczenie czy o wygodę w regulacji, a może jeszcze coś innego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertus]

Te kondy fkp2 przy Q21 muszą być cienkie bo te co ty pokazałeś to są gr 4,5mm co daje rozstaw między dwoma obok siebie, 4mm a na płytce jest 2,5 mm i dlatego sugerowałem lekkie rozszerzenie ich między sobą

Faktycznie w tym miejscu należałoby to troche roższerzyć, ale Tomek się z tym upora.

I wystarczy po 4mm (moga być przy sobie) zwłaszcza, że nic tam nie zawadza, a np. Q19 leży na radiatorze.



0,1 /250V muszą być z rastrem 7,5 mm ,te co w linku to 10mm,ale jest wersja z rastrem 7,5 mm

Farnell ma również takie w ofercie.



A co do potków to ma to dwa zadania: dokładniejsza regulacja, jak i w tej konfiguracji są na wszelki wypadek wytrzymalsze mocowo, w przypadku przeływu większego prądu. Accu stosuje potki małej mocy 0,125W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wieslawa]

Robertus





A co do potków to ma to dwa zadania: dokładniejsza regulacja, jak i w tej konfiguracji są na wszelki wypadek wytrzymalsze mocowo, w przypadku przeływu większego prądu. Accu stosuje potki małej mocy 0,125W.



Masz chyba racje z tą dokładną regulacją ,bo jak widać są tam wstawione normalne potki nie wieloobrotowe no i prąd jest w tym miejscu o wiele większy jak w większości układów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Hej.



Czy przed zleceniem płytek dla wszystkich, planowane jest zbudowanie układu, testowo, w jednym egzemplarzu, dla sprawdzenia i wyłapania, takich, jak np. opisane wyżej, z wielkością kondów, spraw?



Pozdrawiam

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Grudnia 2011 przez ja_brzoza
