Nasze adaptacje akustyczne - galeria

[Imacman]

Imacman, fajne maziaje i panele :) Czym maziane? To Twoje dzieło, czy zatrudniłeś dzieci do uzyskania tego efektu abstrakcji ;) ?

pozdrowienia



Romku to materiał gobelinowy z mniemiec :)

[jarkog]

Cześć Marek. Widzę że się pomału aklimatyzujesz :). A powiedz mi jak się sprawują te dziurkowane ustroje? Jak działają te 2D miałem okazję się właśnie przekonać we własnym lokum i przyznam zrobiły dużo dobrego.

[Imacman]

Cześć Marek. Widzę że się pomału aklimatyzujesz :). A powiedz mi jak się sprawują te dziurkowane ustroje? Jak działają te 2D miałem okazję się właśnie przekonać we własnym lokum i przyznam zrobiły dużo dobrego.



Witaj Jarku, u mnie sklejka z perforacją w siatkę binarną ma za zadanie ograniczyć pochłanianie wysokich częstotliwości, aby nie przetłumić za bardzo pomieszczenia w tym paśmie. Jest to lepsze rozwiązanie niż jednolita sklejka, a poza tym lepiej wygląda niż samo płótno - zresztą pamiętasz jak to wyglądało u mnie. Za sklejką są 10 cm grubości panele z wełny mineralnej PT80 z 10 cm pustką powietrzną od strony ściany. Generalnie mieszam pochłanianie z rozpraszaniem, bo uważam, że to najbezpieczniejsza metoda.

[jarkog]

Acha. U mnie cała podłoga wyściełana wykładziną plus dywan a nie,j trochę to gubi wysokich. Swoje trochę robią w tym względzie też ustroje narożnikowo-sufitowe. W takim razie nie będę naciskał pana C. na te binarne, bo sporo ścian jeszcze mam odsłoniętych :). Chociaż optycznie wyglądają bardzo fajnie i świetnie wyglądałyby dla urozmaicenia pomieszczenia, tak jak u Ciebie.

[Dominic2509]

Czy to taka 1sza na Świecie aplikacja to nie wiem, ale warto sprawdzić.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krukgczapa]

A to mój wytwór nudy pierwszy Panel skonczony;-)



I teraz do znawców tematu gdzie najlepiej je zastosowac?



Do środka zastosowałem coś takiego:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

I teraz do znawców tematu gdzie najlepiej je zastosowac?



Tu masz warianty ustawienia - jak będziesz miał więcej można eksperymentować. Można też spróbować dać dodatkowe panele w narożniki pomieszczenia, ustawiając jeden na drugim.



Na rysunku kolorami niebieskim i zielonym znaczyłem "umownie" miejsca pierwszych bezpośrednich odbić.



Na biało - efekt SBIR

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krukgczapa]

Ok dzieki Imacman już właśnie koncze drugi i wtedy bedziemy myśleć dam znać co i jak...

[Imacman]

Ok dzieki Imacman już właśnie koncze drugi i wtedy bedziemy myśleć dam znać co i jak...



Na dobry początek ustaw na miejscu pierwszego bocznego odbicia z obu kolumn. Ustalisz to za pomocą lusterka i pomocnej osoby.

[krukgczapa]

pomocnej osoby.



Taką znajde a dokładniej mógłbyś opisać co i jak?

[Imacman]

Siadasz w miejscu odsłuchu - pomocnik ustawia lusterko równolegle do bocznej ściany (najlepiej na tej ścianie lub panelu) na wysokości Twoich oczu. Przesuwa lusterko, aż zobaczysz w nim jedną z kolumn, zaznacza to miejsce i przesuwa lusterko dalej lub w drugą stronę aby znaleźć miejsce gdzie zobaczysz odbicie drugiej kolumny. Zaznacza to drugie miejsce - pomiędzy tymi punktami jest miejsce pierwszego bocznego odbicia. Analogicznie robicie dla drugiej strony pokoju.



Oczywiście można dać margines z jednej i drugiej strony pomiędzy tymi punktami (wyjdzie trochę szerzej) ale jest pewność, że fala dżwiękowa trafi dokładnie w ustrój akustyczny.

[krukgczapa]

Siadasz w miejscu odsłuchu - pomocnik ustawia lusterko równolegle do bocznej ściany (najlepiej na tej ścianie lub panelu) na wysokości Twoich oczu. Przesuwa lusterko, aż zobaczysz w nim jedną z kolumn, zaznacza to miejsce i przesuwa lusterko dalej lub w drugą stronę aby znaleźć miejsce gdzie zobaczysz odbicie drugiej kolumny. Zaznacza to drugie miejsce - pomiędzy tymi punktami jest miejsce pierwszego bocznego odbicia. Analogicznie robicie dla drugiej strony pokoju.



Dzieki za info bedziemy próbować;-) Martwi mnie tylko że bede musiał dawać coś na tv bo tam wypadają pierwsze odbicia!!!

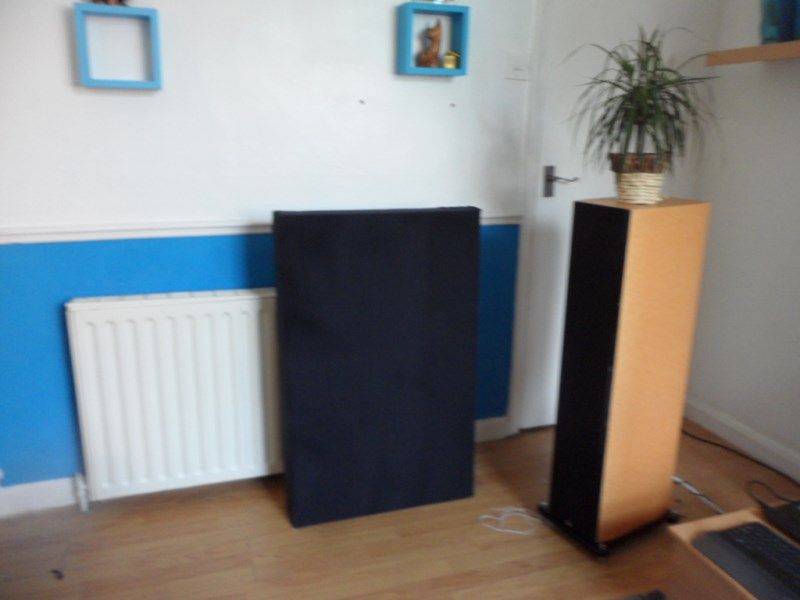

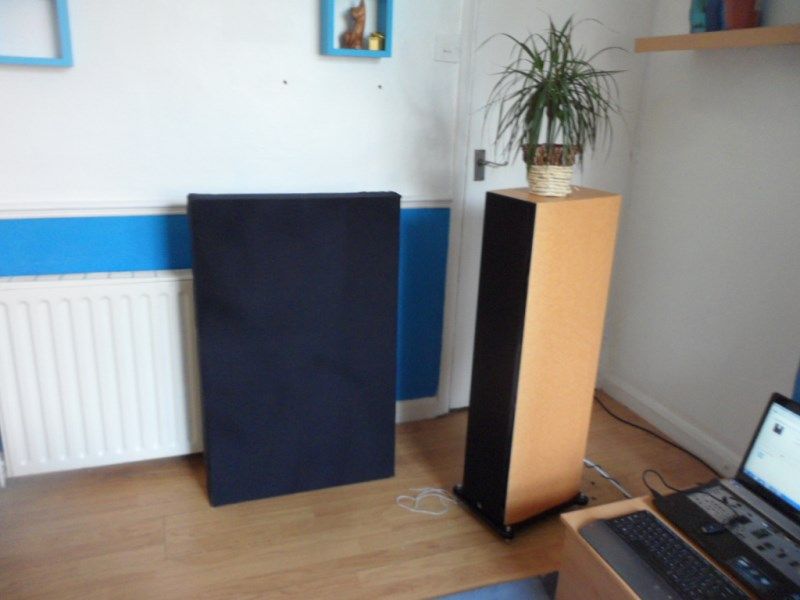

aha już drugi skończony!



narazie postawiłem za kolumnami;-)



Jak możesz napisz co moge dalej tworzyć bo watki jeszcze mi troche zostało?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dominic2509]

Krukgczapa ale proszę nie stawiaj doniczki na kolumnie. Zdejmij ją .

[krukgczapa]

Krukgczapa ale proszę nie stawiaj doniczki na kolumnie. Zdejmij ją



Rozumiem zmartwienie już sciągam;-)

Pozdrawiam



Nie wiem jak to dokładnie opisać ale strasznie przeszkadzają mi wysokie częstotliwości przy głośniejszym słuchaniu niby wszystko ładnie gra ale gdy troche podkręce to w pokoju robi sie strasznie piskliwie zaczyna wszystko sie zlewać i to nie tylko w miejscu odsłuchu ale w całym pokoju może to wina kolumn,pomieszczenia bo to jednak tylko 16m2 ale czy da sie to jakoś okiełznać chociaż w mniejszym stopniu?



Chodzi mi o wykonanie paneli coś tego typu;-)



Z góry Dzieki za Pomoc



I jeszcze jeden problem kanape ustawioną mam przy samej scianie, między miejscem odsłuchu a tylną ścianą jest około 26cm czy te panele które zrobiłem wcześniej moge zastosować za słuchaczem czy może jednak coś innego pytam bo nie za bardzo wiem czy zrobić więcej takich paneli czy zostawić materiał na coś innego?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Acoustic Lab]

Na początek kup/zrób kilka pochłaniaczy szerokopasmowych.

[krukgczapa]

Na początek kup/zrób kilka pochłaniaczy szerokopasmowych.



A mógłbyś napisać z czego są zbudowane takie pochłaniacze coś takiego bedzie dobre?:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

A mógłbyś napisać z czego są zbudowane takie pochłaniacze coś takiego bedzie dobre?:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Napisz jaką ma to gęstość i jakie współczynniki pochłaniania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krukgczapa]

Imacman





Imacman szczerze nie mam pojęcia dzwoniłem do tej firmy przed zakupem i właśnie coś takiego mi polecono podawałem im tylko wymiary pokoju i wysyłałem im zdjecia i to mi zaproponowali co do własnoręcznego wykonania dziś napisze im mail i zobaczymy czy wogóle znają takie dane



Sprawdzałem na opakowaniu i na stronie:



45 KG / M2 gęstość



ale niewiem czy to prawdziwe dane heh...



Zostało mi jeszcze tego troche dlatego wolałbym to wykorzystać;-)



Pozdrawiam

[arczi87]

Alton Everest robił pomiary i gęstość od 40 do 90 jest zbliżona jeśli chodzi o pomiary. Więc pewnie każda wełna będzie dobra ale możesz szukać polecanego tutaj isovera PT 80.

[Imacman]

szukać polecanego tutaj iso/vera PT 80.



Chyba w UK nie mają PT80?



Alton Everest robił pomiary i gęstość od 40 do 90 jest zbliżona jeśli chodzi o pomiary.



Zgadza się, ważniejszy jest współczynnik pochłaniania takiej wełny dla interesujących nas częstotliwości.

[krukgczapa]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



chyba chodzi o taką PT80?



jest też stronka roc...tam napewno coś by sie znalazło:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ale szczerze to wolałbym wykorzystać to co mam;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imacman]

Ale szczerze to wolałbym wykorzystać to co mam;-)



Masz rację, że lepiej skorzystać z tego co masz, niż kupować nowe, ale dobrze by było abyś znał współczynnik pochłaniania tej wełny. Kolega forumowicz "czołgista" też używał niezidentyfikowanej wełny i przesadził z tłumieniem.

[Acoustic Lab]

Generalnie każda wełna sprzedawana w arkuszach, a nie w rolkach będzie dobra, bo będzie mała gęstość powyżej 40kg/m³.

[krukgczapa]

Generalnie każda wełna sprzedawana w arkuszach, a nie w rolkach będzie dobra, bo będzie mała gęstość powyżej 40kg/m3.



Czyli zostaje tylko czekać na odp. z firmy o ile bedą wiedzieli;-)

[romekjagoda]

Z tego co pamiętam b. wysoką gęstość ma wełna do ocieplania/izolacji kominków. Problemem jest to, że z jednej strony ma folię aluminiową, którą można jednak zedrzeć. Nie wiem, czy to miałoby zastosowanie w budowaniu ustrojów i jak wygląda pochłanianie, bo te arkusze nie dosyć że gęste, to sa dość mocno zbite dodatkowo, także zupełnie nie wiem jak by się zachowywały w akustyce.

[Imacman]

także zupełnie nie wiem jak by się zachowywały w akustyce



Pochłaniałaby bardziej niższe częstotliwości, odbijając wyższe.

Edytowane 12 Września 2012 przez Imacman

[krukgczapa]

Jak narazie zero odzewu z ich strony także zostaje zbudowanie mi jeszcze paru paneli do wykończenia materiału i ustawienie ich w odpowiednich miejscach i określenie czy jest lepiej czy nie na własne uszy;-)

[Imacman]

Jak narazie zero odzewu z ich strony także zostaje zbudowanie mi jeszcze paru paneli do wykończenia materiału i ustawienie ich w odpowiednich miejscach i określenie czy jest lepiej czy nie na własne uszy;-)



I to jest słuszna koncepcja :)

[krukgczapa]

I to jest słuszna koncepcja :)



Więc zabieram sie do roboty a ile takich paneli potrzeba



4?

6?

[maryjan]

Czyli zostaje tylko czekać na odp. z firmy o ile bedą wiedzieli;-)



RW-45 to 45kg/m3 lepiej kupić RW-4 bo to już 80kg/m3 i ja taką dostałem bez problemu w UK ok 25 funtów za paczkę czterech paneli 100mm, 1200x600mm.

Gdzieś mam pdf-a z danymi rockwoola jak bardzo potrzeba to podeśle.
