DAC X - kompletny i rozbudowany DAC dla zaawansowanych.

[bomarek]

Na schemacie płyty analogowej kondensatory C31 i C32 mają wartość 220nF czy aby nie za dużo?



Dzisiaj słucham na PCM1792 w porównaniu z PCM1704 bas już nie jest taki punktowy, mam wrażenie, że góra bardziej sycząca.



Ale wada X to ta nieszczęsna czkawka, zauważyłem że występuje ona po przełączeniu w dowolnie inny tery niż BYPASS, SRC zaczyna wtedy pracować i się nagrzewa.

Czy wyższa temperatura może być przyczyną przycinania się dźwięku, jutro postaram przykleić na SRC radiator może ten zabieg pomoże.

[Waldi_06]

to może wskazywać , na złe lutowanie w okolicy SRC, lub nie dokładne suszenie

[bomarek]

A co z tymi kondensatorami, czy ich wartości na schemacie są prawidłowe, kondensatory C31 i C32 na płytce analogowej.



Co dziwne na drugiej płytce też występuje to krótkotrwałe przerywanie dźwięku. Jutro jeszcze raz przelatuję i umyję płytkę.



Na jednym z twoich zdjęć widzę przy SRC kondensatory 100uF ja wlutowałem według schematu i opisie na płytce 10uF, spróbuję jutro je podmienić na 47uF.

Edytowane 10 Maja 2013 przez bomarek

[MARER]

Odnośnie zapytań o występujące przerwy " czkawkę " to występuje ona u mnie przy korzystaniu z zegara WMa i po ustawieniu SRC na medium i low znika ...na High i bypass jest dość częsta.

Przy wykorzystaniu generatora nic takiego nie występuje.

Edytowane 11 Maja 2013 przez MARER

[Waldi_06]

Włączyłem u siebie zegarek z WMa i mam to samo.

Prywatnie słucham zawsze na zewnetrznym zegarze.

No ale cos jest nie tak.

>bomarek

R43 i R62 zapodaj cos pomiedzy 100om a 470om

[bomarek]

Waldi_06



Mnie chodzi o wartości kondensatorów C31 i C32 przy OPA604 czyli na schemacie płytki matki części analogowej.



Coś mi ta wartość 220nF nie pasuje, czy aby nie powinny być kondensatory o wartości 220pF lub 2,2nF.



Miałem tam wlutowane własnie 220nF i patrząc na schemat coś mi ta wartość nie pasowała, szczególnie przy dyskretnej analoówce i PCM1704, tak duża wartość tego kondensatora powodowała "mieszanie " się wyższych częstotliwości kanału lewego i prawego.

Po wlutowaniu tego kondensatora teraz dopiero PCM1704 rozwinął skrzydła:)





Zegar zewnętrzny podłącze dopiero w poniedziałek po jego skalibrowaniu, będę miał dostęp do miernika częstotliwościowi.

Edytowane 11 Maja 2013 przez bomarek

[Waldi_06]

Waldi_06

Mnie chodzi o wartości kondensatorów C31 i C32 przy OPA604 czyli na schemacie płytki matki części analogowej.

Coś mi ta wartość 220nF nie pasuje, czy aby nie powinny być kondensatory o wartości 220pF lub 2,2nF.



Słusznie. Tam jest błąd w opisie wartości.

Poprawna wartość to od zera do 3n3.

Proponuję tam wstawić 100p - to jest wartość typowa w tym miejscu.

Najlepiej styrofleks.



No i jeszcze jedno - a do czego używasz desymetryzatora na płycie głównej?

Nie ma analogówki , która by go używała. Czyli nie ma w oficjalnym zestawie analogówki z wyjściem symetrycznym.



I ostatnie pytanie.

Jaki masz zegar zewnętrzny, że musisz go ustawiać?

[bomarek]

Patrzyłem teraz na PCB i myślę, że ścieżka zegara biegnąca z WM8805 to selektora zegara przebiega zbyt blisko SRC, może to jest przyczyną zakłóceń.



Przy montażu płytki matki analogowej z rozpędu wlutowałem także rezystory i ten kondensator.



Zegar zewnętrzny będzie XO3.

Edytowane 11 Maja 2013 przez bomarek

[Waldi_06]

Patrzyłem teraz na PCB i myślę, że ścieżka zegara biegnąca z WM8805 to selektora zegara przebiega zbyt blisko SRC, może to jest przyczyną zakłóceń.



Jeżeli tak, to powinno pomóc zaterminowanie tego sygnału, ale myślę , że wcześniejsza rada bedzie właściwsza.

[bomarek]

Na zewnętrznym zegarze wszystko jest ok. trochę bałagan w obudowie z kablami ale zasilanie tymczasowo wzięte z głównego trafa, zegar będzie miał własny transformator.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Na zewnętrznym zegarze wszystko jest ok. trochę bałagan w obudowie z kablami ale zasilanie tymczasowo wzięte z głównego trafa, zegar będzie miał własny transformator.

Masz trafo w pobliżu układu z SRC i kabel do wyświetlacza zdaje się, ze idzie dokładnie pod pcb na wysokości src . Ciekawe czy te problemy byłyby też, gdyby całośc wyjąć z obudowy i potestować jako "rozłożone" .

[bomarek]

W układzie biurkowym tez to zjawisko występuje.

Mam dwa komplety X.

Tez podejrzewałem te kable ale ich odpięcie nie powodowało zniknięcia zakłóceń.

[bomarek]

Po kilkugodzinnych odsłuchach problem krótkiego przerywania dźwięku z zegarem XO3 nie występuje.

Odsłuchałem wszystkie przetwornik, dzisiaj słucham AKM4399.



Mój ranking przetworników:

1. PCM1704 z oczywiscie z dyskretną analogówką

2. AD1865 z tą samą analogówką co PCM1704 bo innej na razie nie ma

3. AK4399 z analogiem opFujiwara

4. PCM1792 ze Spencerem

5. WM8741 z analogiem opCD

[Waldi_06]

Po kilkugodzinnych odsłuchach problem krótkiego przerywania dźwięku z zegarem XO3 nie występuje.

Odsłuchałem wszystkie przetwornik, dzisiaj słucham AKM4399.



Mój ranking przetworników:

1. PCM1704 z oczywiscie z dyskretną analogówką

2. AD1865 z tą samą analogówką co PCM1704 bo innej na razie nie ma

3. AK4399 z analogiem opFujiwara

4. PCM1792 ze Spencerem

5. WM8741 z analogiem opCD



ad cz1 - Wg mnie winny jest mój "dobry uczynek" czyli wydłużenie ścieżki sygnału zegarowego do SRC , tak aby długość scieżki zrównac z ta do filtra,

niestety praktyczna realizacja nie jest doskonała, przyłożenie palca powoduje nieprawidłowości, lekarstwo jest jedno zaterminować ścieżkę zegara wychodzącą z mikroswicza, porada nie dotyczy układów , które działają, oczywiście zwiekszenie rezystorów szeregowych z 33R do większej wartości pomoże.

generalnie przerwy byłby niesłyszalne gdyby nie to, że w SRC podłączyłem nóżke lokowania do nóżki mute - zaletą jest wyciszanie śmieci, a wada, to , że wyciszanie ma okreslony minimalny czas trwania,

ponadto układ działa poprawnie na zegarach zewnetrznych i z generatora,



ad cz2

u mnie

poz 2 i 3 pozycja sa blisko w kontekscie równowagi tonalnej

poz 3 jest niezwykle blisko poz 2,

poz 5 jest wyżej niż poz 4 (w moim rankingu),



Shark700 podłaczył PCM1794 do discrette i ocenił to połaczenie wyżej niż ze spencerem,

jak ktos lubi 179x to bardziej polecam połaczenie 1795 i discrette. Ale to walka o pietruszkę.



Wygrzej każda płytke po kilka dni i posłuchaj ponownie, potem porównaj notatki (jak notujesz)

Edytowane 14 Maja 2013 przez Waldi_06

[bomarek]

Zwiększyłem wartość R43 i R62 na jednej płytce do 150R bo takie akurat rezystory miałem pod ręką i teraz na zegarze z WM8805 jest wszystko ok, nie ma żadnych przerw.



Ale bardziej mi się podoba granie z zegara zewnętrznego i tak już zostanie.



Po dłuższym odsłuchu AK4399 analogiem opFujiwara przesunął się na drugie miejsce.



Szkoda że mamy jedną parę uszu, ja rozwiązałem ten problem dwoma X_mi i selektorem we wzmacniaczu. Mogę już teraz jednocześnie porównywać dwa przetworniki jednocześnie :)



Szkoda, że kończy mi się "laba" i w czwartek muszę iść do pracy, chwilowy koniec zabawy.

Edytowane 14 Maja 2013 przez bomarek

[Waldi_06]

nooo .... nie przewiduję daca na kilka przetworników :-)



ale czasami mam podobny problem - rozwiazałem go tak, że w obudowie pre mam drugiego małego i jakoś starcza sprzętu na rózne klimaty i rózne płyty.

[Waldi_06]

>bomarek

przylutuj przewody do 1704 i analogówki

[bomarek]

Na razie muszę odłożyć zabawę, gdy zmontuję drugą analogówkę to nie omieszkam sprawdzić twojej propozycji.

[Waldi_06]

FAQ

na płytce córce cyfrowej dla AK4399 oznaczenie pod diodą LED 5v dotyczy punktu pomiarowego istotnego podczas pierwszego uruchomienia.

dioda led jest zwykłą diodą smd - ja stosuje zielone, bo są najbardziej stonowane.

nie lubię oczojebnych.

[vuy]

W załaczeniu zdjęcie mojej analogówki discrette.

Użyte kondensatory to ZL'e dzięki uprzejmości HK.



Hey Waldku;)



Jak już się bawisz serią Rubycona ZL to sprawdź sobie ZLG szczególnie przy D/A ;-)

Proponuję też zainteresować się BHC ''136 RVI'' ,a jeszcze lepiej ''150 RMI'' ( o te nie będzie łatwo) ;-))) w sekcjach filtrowania D/A, możesz być zaskoczony efektem odpowiedzi na impuls :-)



Miłej zabawy.



Btw.

Ty to masz zdrowie, wyrazy współczucia ;-|

[Luiis]

dioda led jest zwykłą diodą smd - ja stosuje zielone, bo są najbardziej stonowane.

nie lubię oczojebnych.

Ostatnio nawet "zwykłe" 20mA ledy są very głazaszczypatielne;/

Do zegarków nabyłem niby zwykłe, a tak walą po oczach jak sygnalizator na ulicy ;)

[bendix101]

Taki trynd panie ;-)

[Waldi_06]

Hey Waldku;)

Jak już się bawisz serią Rubycona ZL to sprawdź sobie ZLG szczególnie przy D/A ;-)

Proponuję też zainteresować się BHC ''136 RVI'' ,a jeszcze lepiej ''150 RMI'' ( o te nie będzie łatwo) ;-))) w sekcjach filtrowania D/A, możesz być zaskoczony efektem odpowiedzi na impuls :-)

Miłej zabawy.

Btw.

Ty to masz zdrowie, wyrazy współczucia ;-|



Cześć

Spoko. To dobra zabawa. Dopóki , ktoś chce złożyć to co i ja mam, to bardzo fajnie.

Ten projekt jest dość drogi, więc tylko nieliczni złożą , a szkoda.



Narazie nie mam czasu na zabawę w kondensatory.

[Waldi_06]

wysłałem kolejny soft - a to znaczy, że jest szansa na kolejnego działającego Xa

[MARER]

wysłałem kolejny soft - a to znaczy, że jest szansa na kolejnego działającego Xa



Następny szczęśliwiec :-)

Ja chciałbym szykować budkę dla DACa X, ale trzyma mnie sprawa wyświetlacza OLED ...w zasadzie nie wiadomo czy ten windstar zagada czy nie ...

[Azus]

Ja mam taką,...;0) ,....sobie tak po bazgroliłem,..;0)

[bomarek]

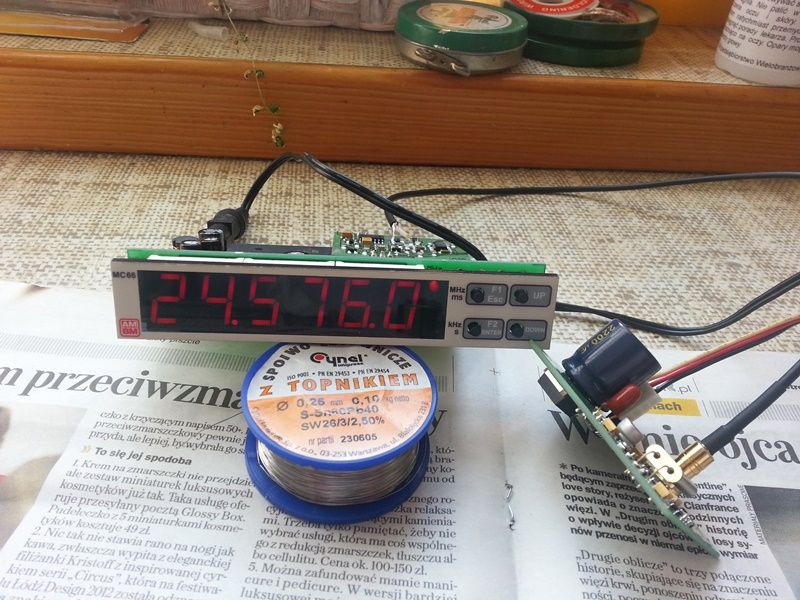

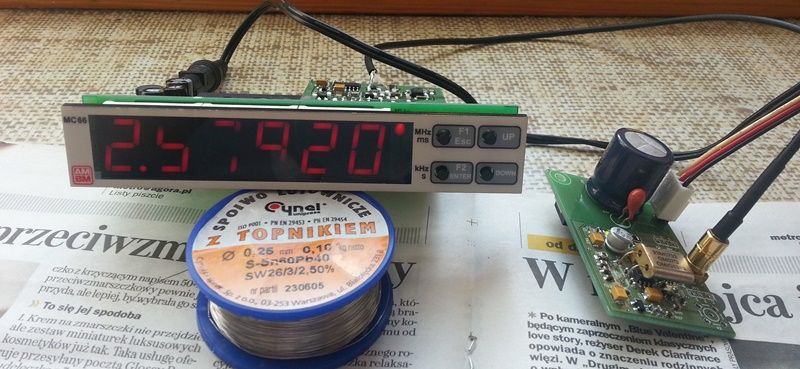

Trochę się napracowałem z zegarami aby dostroić ich częstotliwość, wynik tej pracy widać na zdjęciach.

Wybrałem zegar o częstotliwości 22.579.2MHz.

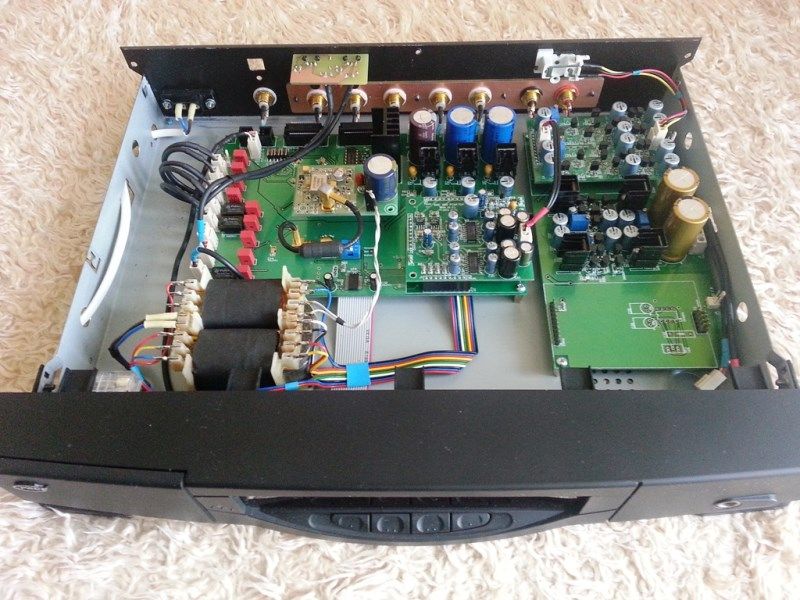

DAC już prawie skończony, pozostało rozwiązanie problemu z jego włączeniem i wyłączeniem przy pomocy pilota. Przeglądając zawartość moich szuflad :) znalazłem płytkę AVT594 która umożliwia włączenie i regulację głośności potencjometrem z silnikiem. Mam tyle miejsca w obudowie, że jeszcze zastanawiam się na włożeniem do niej także wzmacniacza słuchawkowego zbudowanego na LT1210, płytka także z forumowego zamówienia z przed lat ale teraz chyba się przyda.

Do regulacji głośności wykorzystałbym wtedy Alpsa z silnikiem.



Drugi zestaw chyba umieszczę na jakieś płycie, będzie łatwiej żonglować płytkami i porównywać brzmienie różnych konfiguracji, bardzo mi przypadł do gustu AK4399, szkoda ze nie zamówiłem dwóch sztuk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

a nie chcesz odemnie dużej obudowy komputerowej , wejdzie wszystko :-)

[bomarek]

Dzięki ale mam obudowę komputerową big z czasów kiedy miałem bzika na punkcie komputerów a raczej chłodzenia procesorów cieczą :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julianos]

O tak, to były czasy :) URIEL, KADECIAK... ;)
