DAC X - kompletny i rozbudowany DAC dla zaawansowanych.

[bomarek]

Jutro będę składał dyskretną analogówkę mam tylko elektrolity Panasonic FC, będą ok.



Waldi_06 obiecałeś zdjęcia swoich płytek i wskazówki co do doboru kondensatorów elektrolitycznych.



Jakie zastosowanie przewidziano do złącza J21 na płycie głównej części cyfrowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariusz.o]

J21 - wyjście na dwa dodatkowe przekaźniki, cewka 5V. Na schemacie wszystko widać jak na dłoni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Kwietnia 2013 przez mariusz.o

[bomarek]

To to ja wiem, tylko jaka funkcję mają pełnić te przekaźniki.



Przydałby się jeden do opóźnionego załączenia sygnału na gniazda wyjściowe audio.



Co do zasilania DAC_a to do testów wykorzystałem transformator znaleziony w szufladzie wydaje mi się, że ok 30W powinien mieć.



Miał uzwojenia 2x20V do tego dowinąłem 2x8V i 9V drutem 0,4mm. Trafo zimne, napięcia takie jak podane na schemacie a myślę, że trafo jest maksymalnie obciążone bo podłączony jest wyświetlacz FVD.



Temperatura trafa ok 30 stopni.



Mam zamiar włożyć jeszcze do obudowy wzmacniacz słuchawkowy na LT1210, przez przypadek znalazłem także w szufladzie zmontowaną płytkę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Kwietnia 2013 przez bomarek

[shark700]

Te dodatkowe przekaźniki miały służyć w przyszłości do zwierania wyjść z analogówki taka funkcja opóźnionego załączania, aczkolwiek nie są oprogramowane ani nie ma na płytkach dla nich miejsca, równie dobrze mogą posłużyć do zapalenia nocnej lampki jak będzie taka potrzeba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>bomarek

widok Twojego stołu znajomy, prawie jak u mnie, tylko zamiast prochów, u mnie stoi kawa

:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

->bomarek

Skróć sobie kable pomiędzy dacem a analogówką, analogówka Spencera jest dziwnie wrażliwa w tym miejscu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Waldi_06

Kawa też gości na moim biurku :)



shark700



A czy nie da się tak zrobić jak w MMS czyli pilotem włączyć/wyłączać DAC a wtedy te przekaźniki mogłyby odłączać np. zasilanie od części analogowej i zasilania przetwornika.

Wyświetlacz także byłby wygaszany.



Jeszcze nie testowałem X sterowanego pilotem.



Te kable są tymczasowe, wymusze je układ płytek na biurku, w docelowej obudowę będą o wiele krótsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Kwietnia 2013 przez bomarek

[shark700]

Oczywiście, że się da najprościej osobne trafo i up sterujący.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julianos]

Waldi_06 obiecałeś zdjęcia swoich płytek i wskazówki co do doboru kondensatorów elektrolitycznych.

x2 ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

x2 ;)



no dobra, może jutro pstrykne pare fotek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julianos]

Bardzo prosimy :)

I jakbyś mógł, napisz jakie kondensatory proponujesz o ile to nie tajemnica :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

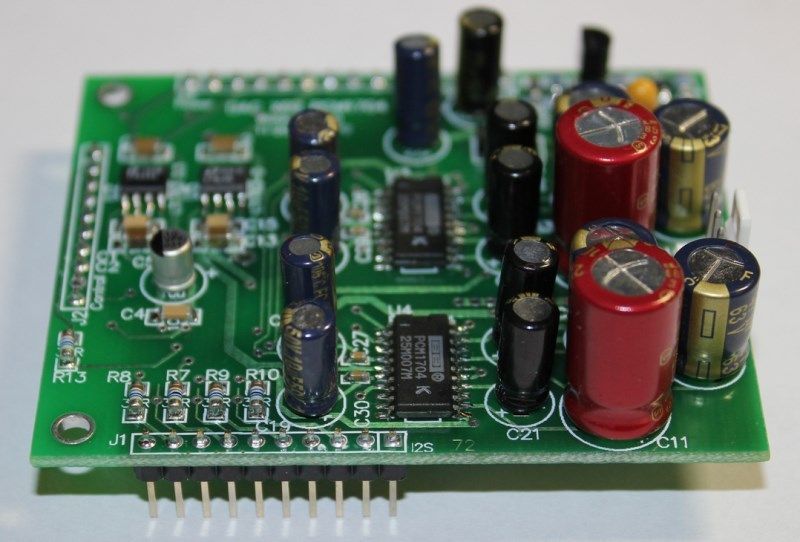

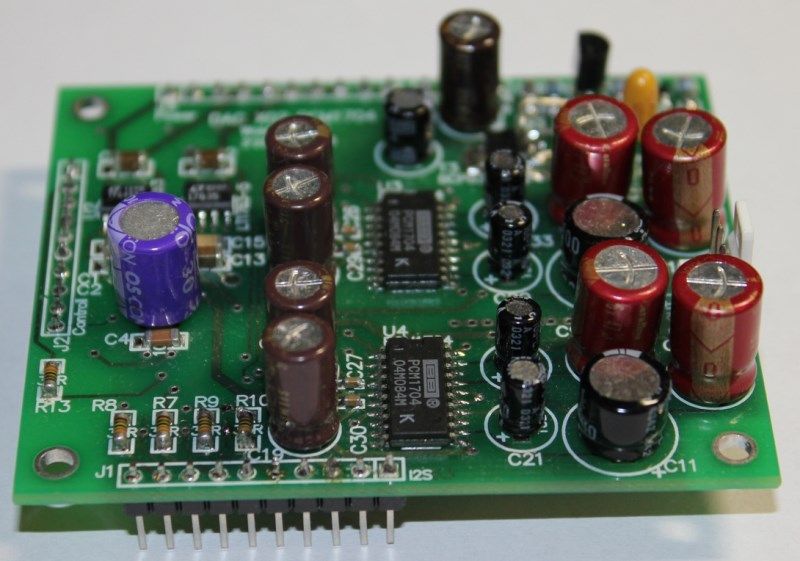

zdjecie PCM1704 na stronę

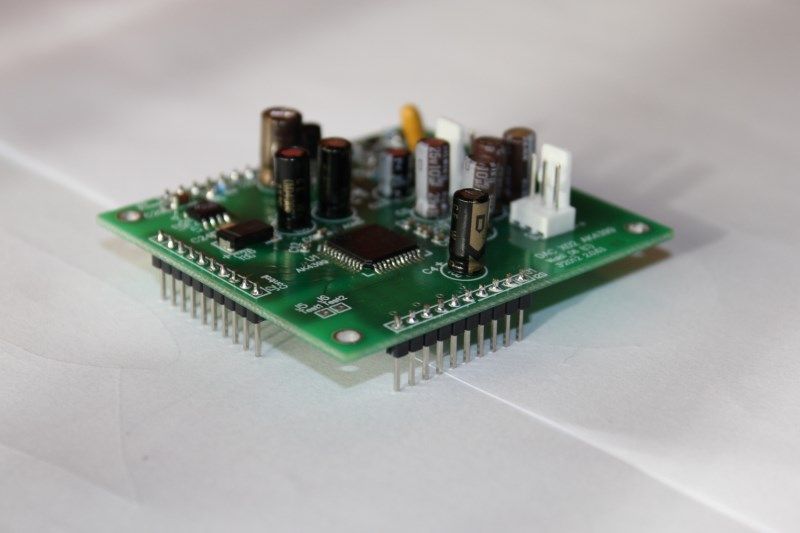

a tutaj AK

obie płytki w starszym wykonaniu z wersji 2.0

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Czy w analogówce tranzystory T29, T19, 25 T26 i ich odpowiedniki w drugim kanale muszą się tak grzać.



Wrażenia odsłuchowe więcej niż pozytywne, połączenie z AD1865.



Idę szukać radiatorów, offset trochę pływa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Waldi_06 możesz podać optymalne napięcia zasilania poszczególnych analogówek, moja dyskretna grzała się bardzo, zasilana 17V, ale po obniżeniu napięć zasilających do 13 V jest ok i dźwięk jakby wyszlachetniał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Waldi_06 możesz podać optymalne napięcia zasilania poszczególnych analogówek, moja dyskretna grzała się bardzo, zasilana 17V, ale po obniżeniu napięć zasilających do 13 V jest ok i dźwięk jakby wyszlachetniał



Ale przeciez Waldi wspominał o 16V dla discrette ...13V nie za mało ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Czy w analogówce tranzystory T29, T19, 25 T26 i ich odpowiedniki w drugim kanale muszą się tak grzać.



a jakiej to dotyczy? bo są cztery rózne !

jeżeli discrette to jakoś na krzyż sie grzeją



moja tez sie mocno grzeje,

sprawdzę z nieco innymi wartosciami



ale generalnie nie więcej niż 16volt, a najlepiej 15volt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Cały czas piszę o discrette, przy napięciu zasilania +/- 13V tranzystory już nie są gorące, nie parzą palca:)

Obawiam się, że latem w upalne dni przy zasilaniu 16V będzie tym tranzystorom stanowczo za gorąco.



PCM1704 i analogówka discrette to super połączenie, sama przyjemność w słuchaniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kekon]

Poratuje ktoś softem do daca ma PW?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

Sprzedam wyświetlacz ( okazał się za mały do zamówionej obudowy)



maritex.com.pl/pl/shop/productInfo/ggid/48/pid/13611/page/2/backurl/shop%2Fspe://www.httpcial%3Fid%3D48%26page%3D2





50 zł z wysłką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Poratuje ktoś softem do daca ma PW?



poszło na PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kekon]

Dzięki wszystkim za odzew.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirrus]

Który stopień wyjściowy lepszy IV ?

Czy ktoś z was (pewnie głownie Waldi) mógłby opisać jakie są różnice w brzmieniu, w przypadku AD1865/PCM1704 po zastosowaniu stopnia analogowego Spencera oraz tego IV Discrette ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rextytus]

Po krótkich odsłuchach daca pcm1796 oraz wm 8741 z analogiem IV wg Spencera , IV Discrette oraz Op CD ten ostatni z wm8741mam takie oto spostrzeżenia.Pcm ze spencerem gra powiedzmy tak sobie niby dobrze ale jednak jakoś tak bez tchu wm8741 z op cd sucho brakuje przestrzeni inaczej tego nie ujmę.Za to PCM z discrette to jest niezłe zestawienie i nie mogę się oprzeć wrażeniu że to przede wszystkim zasługa discrette .I tu taka sprawa discrette grzeje się bardzo jak również zasilanie LM-y i IRF-y .Zastosowałem BC550 i BC 560 z semiconductor ale rozrzut bety jest miedzy nimi 400 do 500 miedzy nimi samymi niewielki .Mam jeszcze paredziesiąt szt. ale produkcji CDIL bardziej zbliżone ale nie wiem czy ich jakość jest zadowalająca no może trzeba spróbować .

A jeszcze po zamknięciu obudowy temp LM sięga 70 stopni a BC550 i BC560 58stopni no może nie krytycznie ale jednak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Kwietnia 2013 przez rextytus

[Waldi_06]

Który stopień wyjściowy lepszy IV ?

Czy ktoś z was (pewnie głownie Waldi) mógłby opisać jakie są różnice w brzmieniu, w przypadku AD1865/PCM1704 po zastosowaniu stopnia analogowego Spencera oraz tego IV Discrette ?



No właśnie ja nie chcę pisać, bo to trochę jak tworzenie opinii.

Napiszcie prosze swoje doświadczenia.

Oczywiście za jakiś czas i ja napiszę.

Naprawdę uwierzcie w swoje uszy, napewno sa niuanse, napewno sa róznice i napewno inne niż pospolita opinia.



>rextytus

po pierwsze umyj jeszcze raz płytkę !

po drugie wysusz ją,

a nastepnie posłuchaj, jak to nic nie da - zrób zdjecia i wyślij do mnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

oto kilka fotek



i jeszcze



1. U góry po lewej mój X w wersji 2.2

2. Na dole po prawej jeden z dwóch Xów robionych na zamówienie. Wszystkie trzy lutowane w jednym czasie. Jak widać elementy - kondensatory w obudowach metalowych to niskoimpedancyjne SMD, gdzie zdjąłem podstawkę, wyprostowałem nóżki i doskonale wchodzą w footprint.

3. u góry na środku i z prawej dwie córki z PCm1704. Środkowa moja , jeszcze na starszej pcb, z prawej już nie moja.

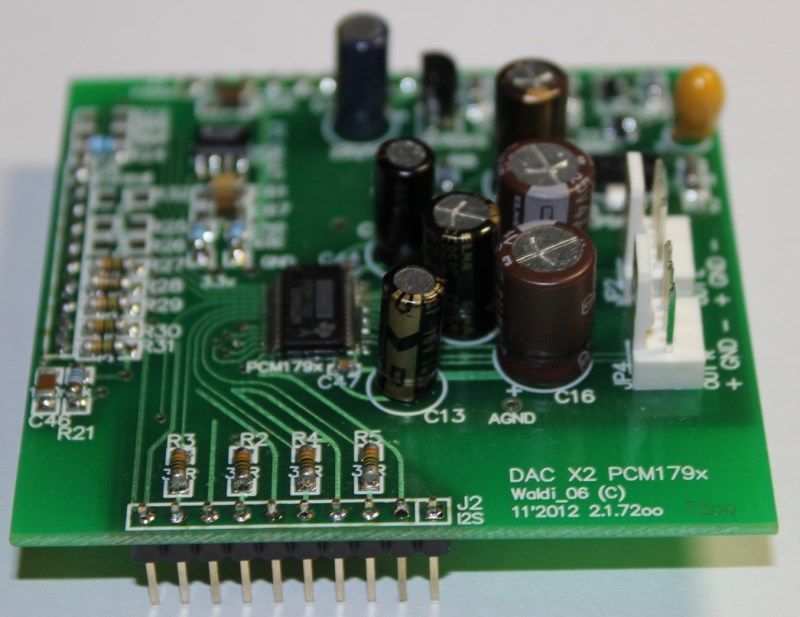

4. Poniżej mój PCM1792A.

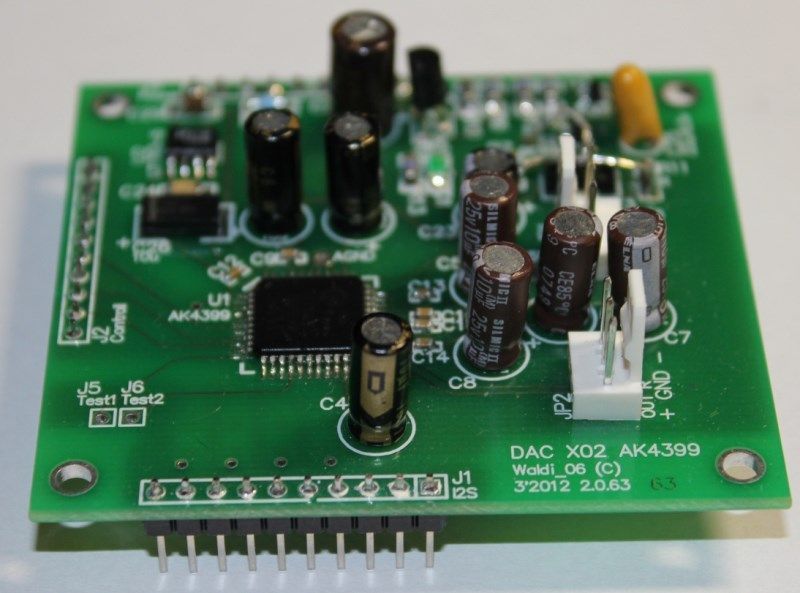

5. Na środku po lewej mój AK4399 na starszej pcb. Widać bypas przy błędzie z zasilaniem.

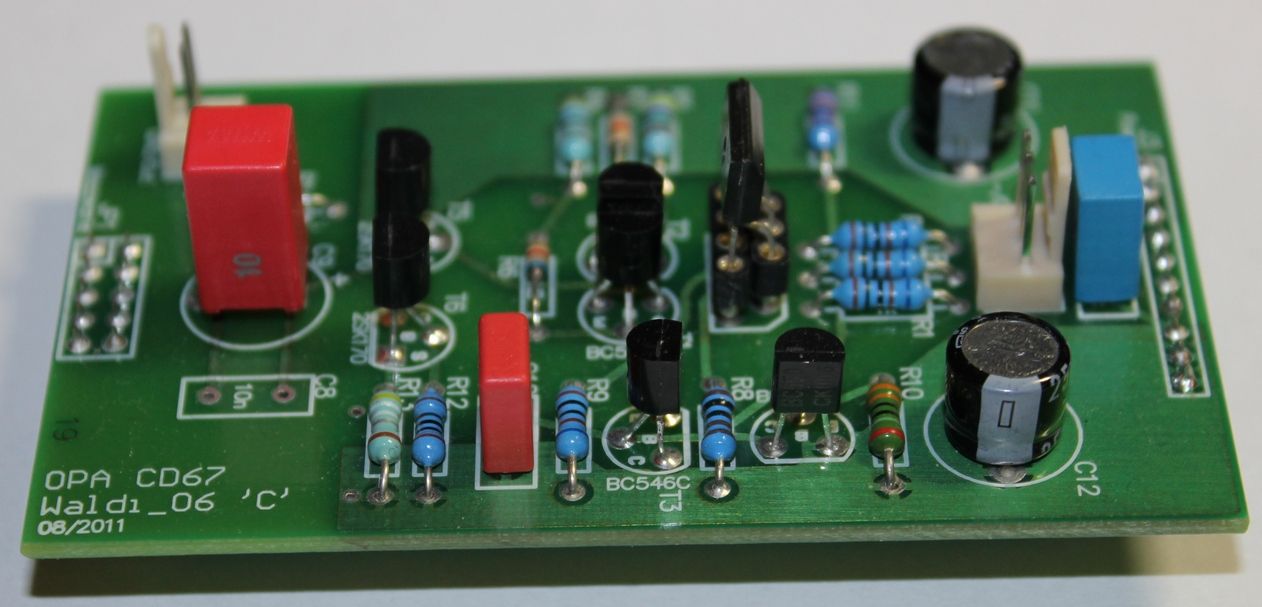

6. po prawej od AK analogówka zwana CD67 - jest to schemat z Marantza 8400.

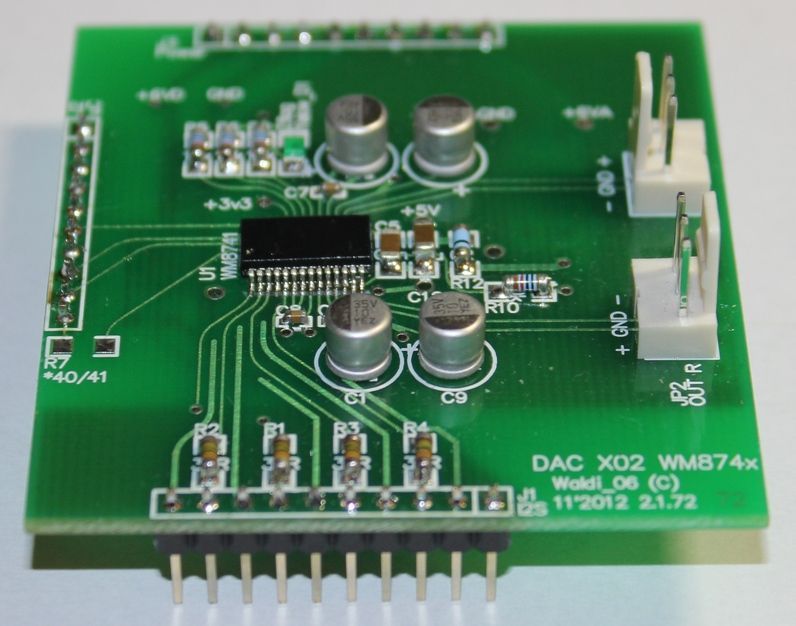

7. Poniżej moja córka z Wolfsonem. Gra świetnie z analogóką powyżej.

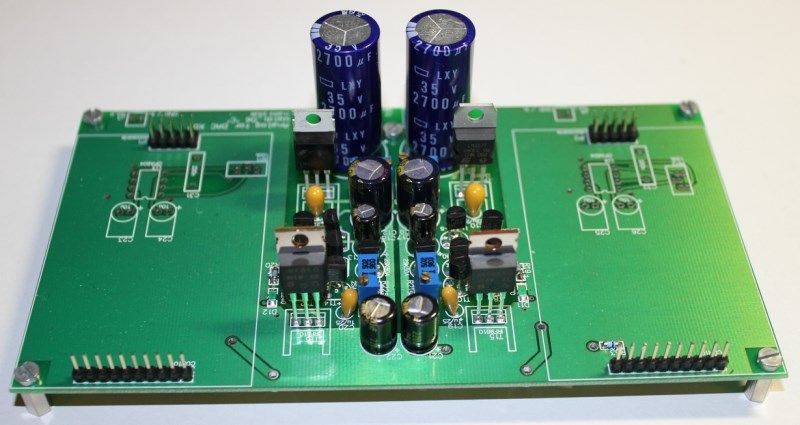

8. Na środku po prawej płytka bazowa analogówki. Komplet do Xa poniżej.

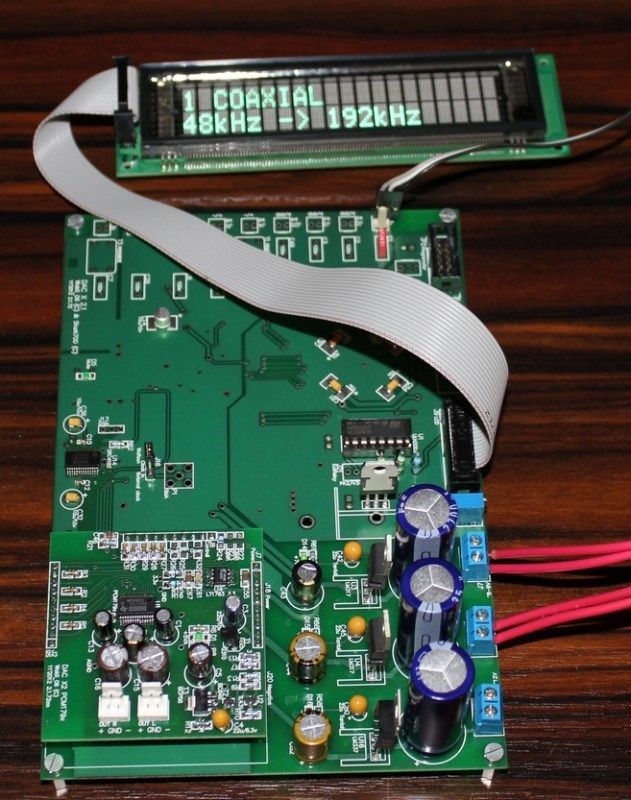

Na końcu X w wersji 2.1 z dużym wyswietlaczem VFD.

Ten egzemplarz był u Shark700 na testach.

Jest on softowo zgodny z wersją 2.2.

Obie wersje różnią się tym, że X 2.1 musi być podłaczony do zewnetrzengo zegara.



Córka z PCM1704 ta srodkowa z OsConem jest nie umyta.



Odp na pytanie.

Słucham dwóch Xów. Z jednego wychodzi sygnał spdif i wchodzi na drugiego. Na szczęście odbiornik Wolfsona poprawia sygnał nie zmieniając fs, i bit.

I tak sobie porównuje rózne konfiguracje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

FaQ:

"... Gdzie kupieś te foliowce WIMA na płytkę Spencera i CD67? Jakiej wartości zastosowałeś? Jakiś mały się wydaje jak na 10uf..."



Foliowce WIMA to dzisiaj rzadkość. te maja pojemność 4u7.

Lepszy od elektrolita jest dowolny foliowiec. MKS są gorsze od MKP.

To że jaj mam MKS, to poprostu go mam ze starych zapasów.

Ale jak się zdecydujesz na układ docelowy to wstaw dobrego MKP 10uF i przylutuj na gnieździe, lub na czas eksperymentów pionowo do płytki.

Taki układ musi kilka dni pograć aby coś powiedzieć o dźwięku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

Waldi_06

a na jakiej zasadzie dobierałeś elektrolity, "bo takie miałeś w szufladzie" ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

zależy o które pytasz, ale zwracam większą uwagę na ich niskoimpedancyjność niz na to co o nich piszą, ale też mam swoje ulubione, co widac na zdjęciach



zasilanie cyfrówki wogóle chyba nie budzi zastrzeżeń,

kondy główne z przedziału 2700u - 4700u

potem w zależnosci od miejsca

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Pierwszy problem przy montażu X.



Dzisiaj zmontowałem analogówkę: DAC-X-analog-opFujiwara-2.5.26-sch



i wystąpił problem. Na wyjściu po włączeniu mam napięcie + 2,3V przez tranzystory końcowe T9 i T10 nie płynie prąd, spadek napięcia na R16 i R17 - 0V.



Podczas montażu sprawdzałem wszystkie elementy, pomimo że nie były nigdy lutowane, wszystkie sprawne. Nie sprawdziłem tylko BF245 zastosowany z literą B.



Przez przypadek mój palec dotknął elementy D1 i D2 oraz rezystory R5 i R6 po przeanalizowaniu schematu dotknięcie palca spowodowało połączenie kolektora z bazą tranzystora T4.



Układ wtedy zaczyna pracować, prąd wyregulowany na 15mA, na wyjściu w jednym kanale 3mV na drugim 4mV.



Po wyłączeniu i ponownym włączeniu X sytuacja się powtarza, znowu muszę użyć palca aby analogówka zaczęła "normalnie" pracować.



Identyczne objawy występują na obu płytkach, płytka cyfrowa na WM8741, myślę ,że trzeba wymienić BF245 a może wstawić 2SK170?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Ja wstawiałem tam 245C.

Pamiętaj, że te BFy maja różne footprinty, czyli mają różnie wyprowadzone końcówki zależnie od producenta.

BF się nie zjara, ale może dziwnie działać.

Sprawdź co masz .

Ale to klasyczny objaw zimnego lutu, czyli niedolutowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
