DAC X - kompletny i rozbudowany DAC dla zaawansowanych.

Waldi_06

Przez Waldi_06 ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    do czasu, aż dostanę 1 komplet płytek, polutuję i zamówię tyle co wpłat,

    teraz czekam na płytki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    maxglow Współtwórca

    maxglow

    Opublikowano
    Opublikowano (edytowane)

    To będą części do samodzielnego montażu, czy złożony DAC???

    Bez obudowy?

    Bo nie znam się na tym w ogóle, ale gdyby był to gotowy produkt to może zamówiłbym (jeszcze nie znam ceny).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez maxglow
    Lubię to Lubię to ×

    DAPHILE, Arcam irDac, Musical Fidelity A3, Paradigm studio 40.4 + REL T5,ibasso DX120,DX100, Iriver H140 eph100 HD650.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Julianos Współtwórca

    Julianos

    Opublikowano
    Opublikowano

    Jest to dział DIY, zamawiasz w tej chwili same PCB (przecież temat nie ma 60str tylko raptem 6... tak trudno wejść na 1 strone i przeczytać czego dotyczy wątek? :) )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Przenoszę listę chętnych na PCB do nowego wątku:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Tam proszę pisać o wszelkich zamówieniach na pcb i części.

    Tutaj piszemy o DAC, konfiguracji i innych sprawach technicznych.



    Proszę to uszanować i tutaj NIE zapisywać się już na nic.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 tygodnie później...
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Informacja z placu boju:

    Złożyłem dwie pierwsze małe płytki: dla Wolfsona gdzie wstawiłem WM8741 oraz płytkę dla PCM179x gdzie wstawiłem PCM1792A.

    Obie działają jak należy.

    Więcej się nie wypowiem, bo Shark700 coś skopał najnowszą wersję softu - przetworniki AK, Wm i PCM179soft chodzą w mono.

    Nie zauważyłem bo słucham na PCM1704 a ten działa prawidłowo.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Płytki grają jak należy, problemem było odwrócenie wtyczek o 180stopni a mój Pre nie lubi masy na wejściu sygnałowym.

    Teraz gra WM



    Oj bedzie się działo jak płytki do was dotrą i je uruchomicie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Czyli co jeszcze testy czy zamawiamy płytki ?



    Sent from my GT-I9100 using Tapatalk



    Narazie grają małe płytki na moim DACu , który to jest w wersji 0.99.

    Docelowa płyta bazowa własnie teraz się lutuje, chciałbym ją uruchomić w ten weckend.



    UWAGA

    1. Atmega musi być w wersji L

    Czyli prawidłowe oznaczenie to Atmega 32L.

    Ta wersja pracuje na 3.3 volta



    2. Do zaprogramowania MUSI być koniecznie programator mogący pracować na 3.3volta !!!!!!!!!

    Bo inaczej Atmega odejdzie z tego świata.



    Pomimo tego utrudnienia zyskałem zgodność napięć pomiedzy uC i układami scalonymi, a wyświetlacze LCD i VFD działają elegancko na stanach logicznych wypuszczanych z uC puszczonego na 3.3v.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    Widzę, że niepotrzebnie spieszyłem się z zakupem podzespołów, procesor mam Atmega32-16AU, czy o tym oznaczeniu będzie właściwy: ATMEGA32L-8AU 32K FLASH 1K TQFP44



    Pewnie też muszę kupić nowy programator bo ten którym programowałem MSS pewnie też jest niewłaściwy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Widzę, że niepotrzebnie spieszyłem się z zakupem podzespołów, procesor mam Atmega32-16AU, czy o tym oznaczeniu będzie właściwy: ATMEGA32L-8AU 32K FLASH 1K TQFP44

    Pewnie też muszę kupić nowy programator bo ten którym programowałem MSS pewnie też jest niewłaściwy.



    Więcej niespodzianek tego typu nie będzie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    jar1 Mentor

    jar1

    Opublikowano
    Opublikowano



    UWAGA

    1. Atmega musi być w wersji L

    Czyli prawidłowe oznaczenie to Atmega 32L.

    Ta wersja pracuje na 3.3 volta



    2. Do zaprogramowania MUSI być koniecznie programator mogący pracować na 3.3volta !!!!!!!!!

    Bo inaczej Atmega odejdzie z tego świata.



    Atmega32L może pracować też do 5,5V jak i Attmega32. Wersja L oznacza mniejszy pobór prądu i mozliwość działania przy napieciu od 2,7V. Tak przynajmniej jest w dokumentacji.

    Programowałem niedawno Atmega32L na zasilaniu 5V i było bez problemu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    >jar1

    dokładnie tak, ale w tm DACu uC jest zasilana napięciem 3.3v



    >koledzy

    Płyta główna DACa uruchomiona.

    Na chwile obecną napięcia są prawidłowe, soft wgrany i działa, LCD oraz VFD działają, odbiornik SPDIF działa.

    Jeszcze muszę znaleźć sygnał DATa na wyjściu SRC, ale mam podejrzenie , że SRC jest uszkodzony.

    Jutro wymienię.



    Dotychczas żadnych błędów nieodnotowałem. Są estetyczne niedociągniecia polegające na nierówno ułożonych opisach czterech, czy pięciu elementów.

    PCB polutowana - wstała od razu ( no nie dokładnie, bo przedtem ją umyłem )



    >Shark700

    Klawiatura na PCB to chyba najlepszy pomysł :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    DAC działa.

    Sprawdzone mam - płytę bazową i dwie małe dla WM i PCM179x.

    Nawigacja po Menu z klawiatury, wejście zegara zewnetrznego działają. jeszcze przylutuje gniazdko na odbiornik IR

    Teraz kończę lutowanie płytki bazowej do analogówki.

    Chciałbym zamówić płytki w przyszłym tygodniu.

    Czyli jak uruchomię analogówkę do wyślę info do zapisanych o terminie wpłat.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    Rick Entuzjasta

    Rick

    Opublikowano
    Opublikowano

    Dla zainteresowanych tematem obudów wrzucam fotkę frontów.

    Bardzo powoli to wszystko idzie ale niestety brak czasu ogranicza szybszą realizację.

    W poniedziałek odbieram boczki do obudowy.

    W miarę postępów będę wstawiał następne zdjęcia.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    notoryczny Stały bywalec

    notoryczny

    Opublikowano
    Opublikowano

    Cześć



    To chyba najtrudniejszy element ( frezowanie).. chyba, że pod gnizada też trzeba. Fajnie widzieć pierwsze zwiastuny :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie należy mylić prawdy z opinią większości .

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    Rick Entuzjasta

    Rick

    Opublikowano
    Opublikowano

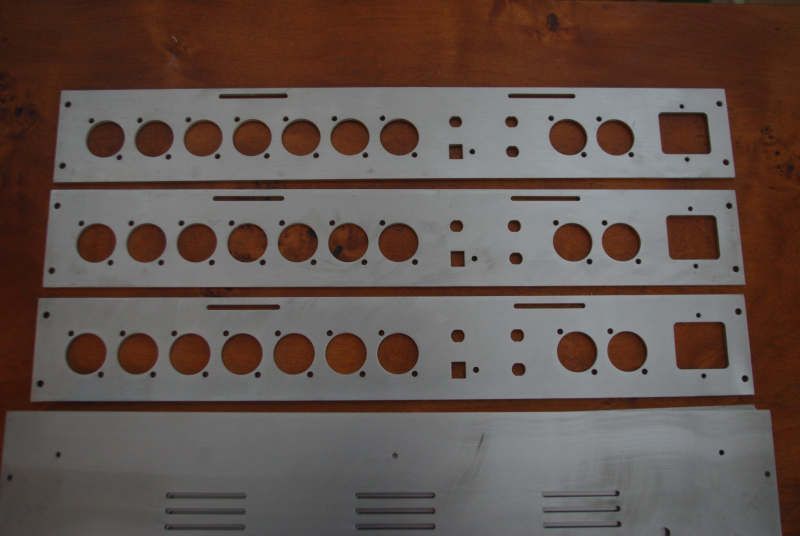

    Kolejne zdjęcia dla zainteresowanych.

    Mam już w zasadzie wszystkie elementy, teraz kolejno gwintowanie, pasowanie elementów, skręcenie, szlifowanie krawędzi, rozkręcenie i malowanie :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    notoryczny Stały bywalec

    notoryczny

    Opublikowano
    Opublikowano

    To wszystko na gniazdach XLR ?poco aż tyle?





    To gniazda Neutrik - panelowe.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie należy mylić prawdy z opinią większości .

    Odnośnik do komentarza
    Udostępnij na innych stronach
    notoryczny Stały bywalec

    notoryczny

    Opublikowano
    Opublikowano

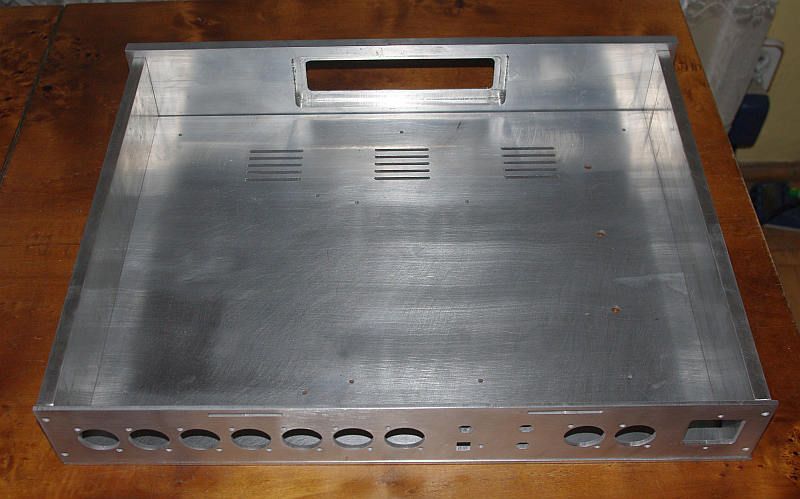

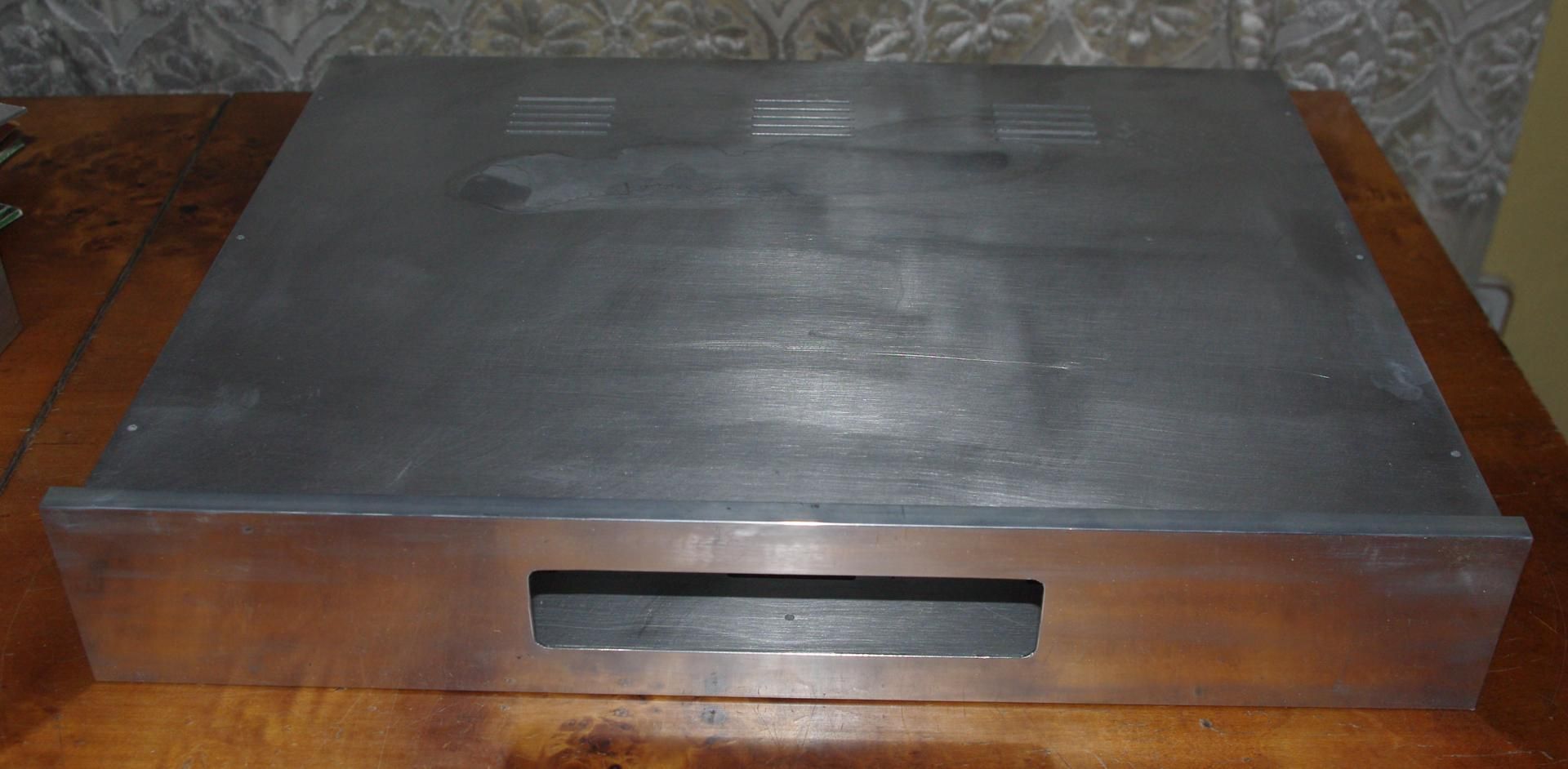

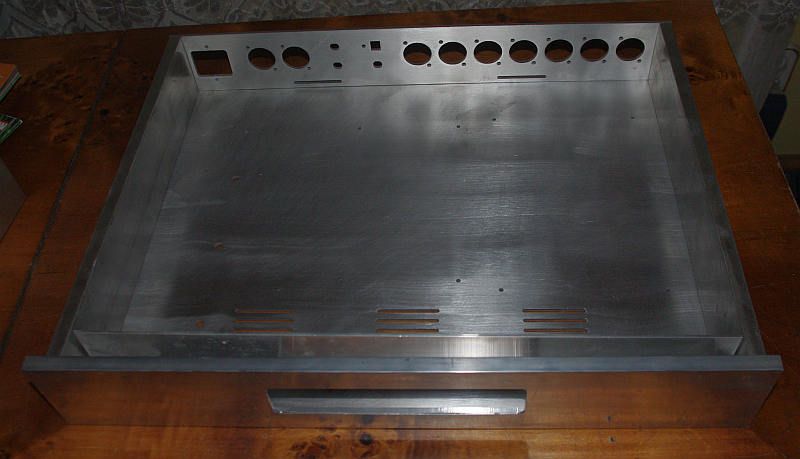

    Tak to wygląda ))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Nie należy mylić prawdy z opinią większości .

    Odnośnik do komentarza
    Udostępnij na innych stronach
    arkotic Poszukiwacz

    arkotic

    Opublikowano
    Opublikowano

    Rick

    wyglada wygląda ;)

    a powiedz to palone laserem czy jakoś inaczej?

    projekt zrobiony w AutoCad ?

    z czego planujesz boli i w jaki sposób to wszystko skręcisz ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rick Entuzjasta

    Rick

    Opublikowano
    Opublikowano

    Laser.

    boki to płaskownik 60x8

    tył, góra i dół przykręcane śrubami do nagwintowanych otworów w boczkach.

    front przykręcony tez do boków poprzez pręty 10x10, otwory na sruby z boku, od frontu żadnych śrub tylko otwór pod wyświetlacz z maskownicą

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Rick

    wyglada wygląda ;)

    a powiedz to palone laserem czy jakoś inaczej?

    projekt zrobiony w AutoCad ?

    z czego planujesz boli i w jaki sposób to wszystko skręcisz ?



    Wycinane wodą, pozostawia najmniej śladów.

    Aby gość zaprogramował obrabiarke musi dostać pdfa, albo autocada, lub któregoś worksa.

    reszta ręczna i tutaj dziekować Rysiowi :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rick Entuzjasta

    Rick

    Opublikowano
    Opublikowano

    Kolejny etap....

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
