Shiga mini kit - zamówienie

[ja_brzoza]

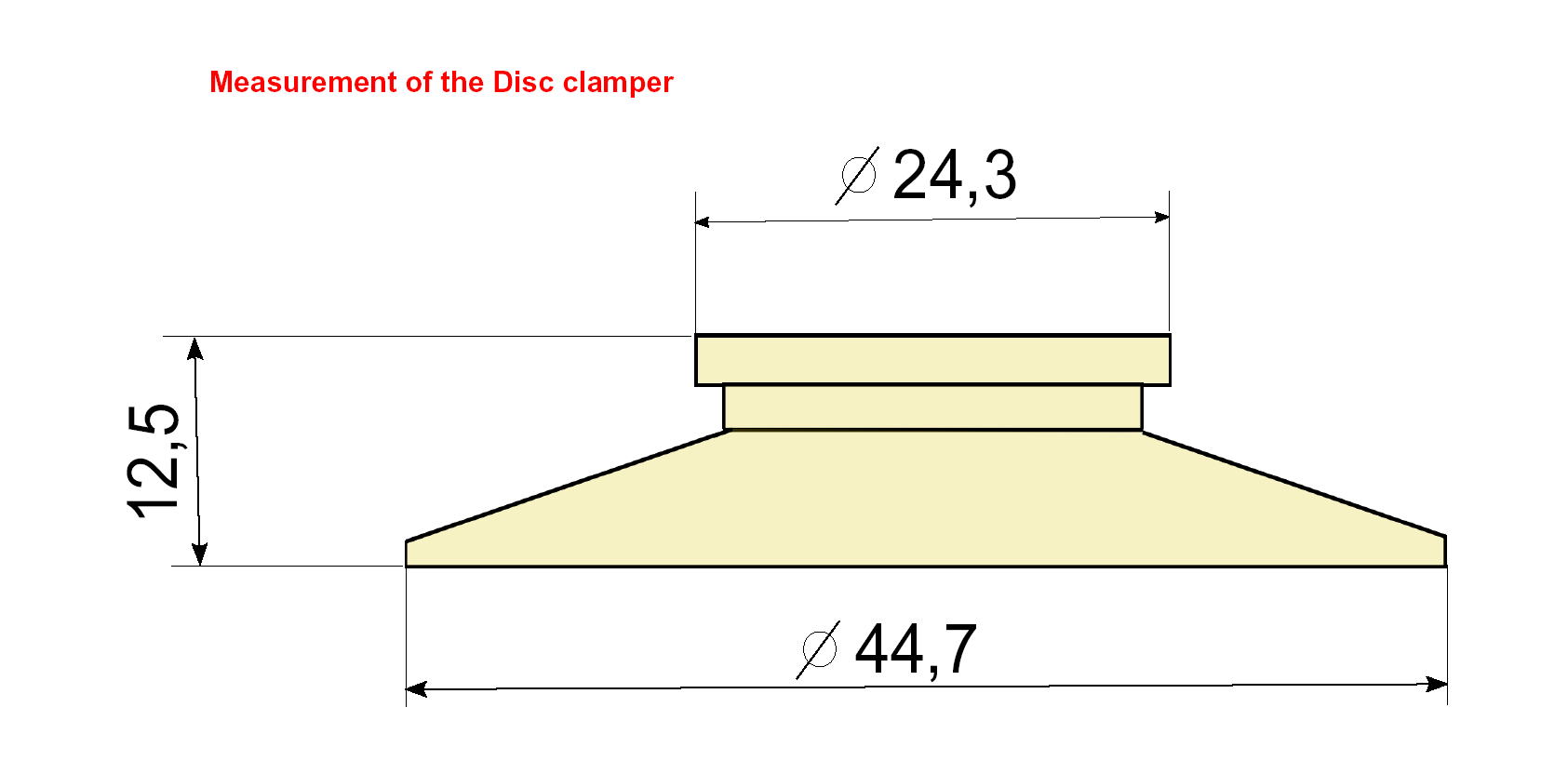

No właśnie ta koncepcja Vicol nie jest najlepsza, bo kołnierz aluminiowy zachodzi na fragment płyty gdzie zaczynają się już ścieżki z danymi. Podobno może mieć to wpływ i lepiej zachować mniejszą średnicę (ok. 44mm), szczególnie, że tej średnicy powinno wystarczyć przy zachowaniu rozsądnej wysokości krążka tj. ok. 15mm.



Te zdj. znam, wczoraj chyba przejrzałem całą bibliotekę google image :-)



Pierwotnie odniosłem się do tego projektu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kajo]

ja_brzoza czyli rozumiem że jak nasz docisk ma "nabrać wagi" to musimy z niego zrobić to co przedstawiłeś wcześniej ? a poprzedni projekt poszedł już do produkcji ? czy zrobili prototyp ? na czym to stanęło ?

[ja_brzoza]

Projekt zawisł na mojej "desce kreślarskiej", chciałem jeszcze dopieścić kilka rzeczy. Chciałem go puścić do produkcji ale jakoś tak mnie tknęło, żeby jeszcze sprawdzić tą objętość. To mój pierwszy docisk :-) więc ostrożniej podchodzę do tematu.

[marosik]

hehe

andy na gotowcu sie nie liczy... nie masz tej satysfakcji ;)

no na pewno nie taka jak ja :)

ps ile ci wyszlo w zl?



puknij fotke docisku

[antos]

Tak, gotowiec od Tibi. Nie wiem jak gada, na razie grzeję.



jak wygląda czytanie CD-R? czy jest podobnie jak w orginalnym JVC?

tez o ile to mozliwe chciałbym wiedzieć jaki jest całkowity koszt kitu, sposób oraz czas realizacji etc.:)

pozdr.

[Gość piotrektychy]

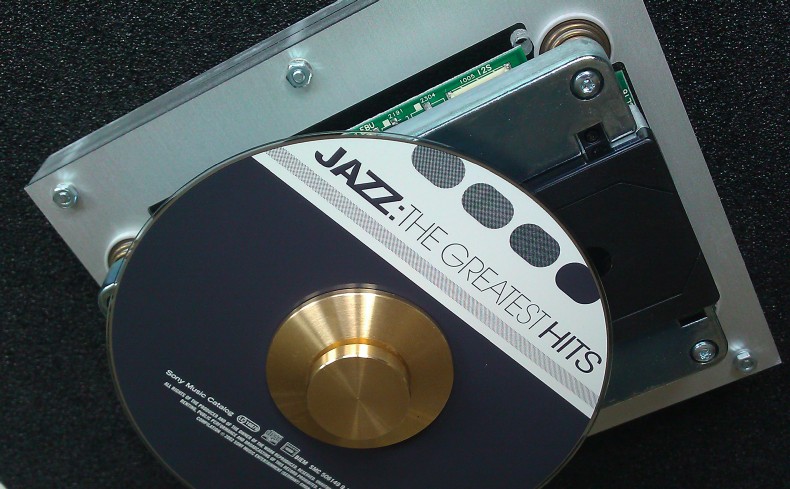

tu jest ta aukcja z której wczesniej były zdjęcia, 46EUR to sporo, ale może zamiast alu zrobic z mosiądzu ?



http://www.ebay.pl/itm/Disc-Clamp-CD-Stabilizer-for-Philips-CD-Pro2-/330734614898?pt=DE_TV_Video_Audio_Sonstige&hash=item4d0151b972

[ja_brzoza]

Myślałem o mosiądzu, nawet pytałem przy wycenie, zwiększa się trochę koszt materiałowy, obróbka kosztuje podobnie. Z aluminium jest o tyle fajnie, że można je poanodować na czarno, a w przypadku np mosiądzu trzeba by zostawić surowy, z pomalowaniem proszkowym mógłby być problem (zagłębienia, detale).



Mi się ta wersja powiększona chyba bardziej nawet podoba.

[Gość piotrektychy]

można jeszcze pokryć chromem, koszt niewielki a będzie się cudnie błyszczało :)

[marosik]

mam prosbe bo powiem szczerze ze za bardzo sie nie przywiazywalem do tych elementow. jak komus czegos brakuje to niech wali smialo na PW.

cos wymyslimy



mosiadz piekny jak sie go wypoleruje a o to nie trudno. samemu pozniej tez mozna sobie polerowac wielokrotnie

[molu]

Jeszcze to możecie zrobić z magnezu , ale nie wiem jaki będzie miało ciężar.

[ja_brzoza]

OK. Zlecę wg tej ostatniej wrzuconej przeze mnie koncepcji (tej nie wyglądającej jak krążek do hokeja :-) z alu i zobaczymy jak wyjdzie prototyp. Myślę, że powinno być ok, a waga wygląda, że też będzie w porządku, powinna być podobna do tego z Vicol, może minimalnie mniejsza, a ten jak rozumiem się sprawdza.



W poniedziałek wyślę poprawiony plik do tokarni.

[PJT]

z ciekawosci do jakiej obudowy chcecie to wsadzic :D ?

sa moze fotki gotowych ?

[Gość piotrektychy]

no to może zwykła stal oksydowana na czarno ? powłoki są dosyć trwałe i nie korodują

http://www.parniak.pl/ofirmie/

http://www.galmex.gda.pl/firma.asp

[Kajo]

Macie jakieś doświadczenie z takimi pinami do pcb lub z czymś innym ? do robienia eksperymentów z szybką wymiany np kondków .

Na razie sobie radzę z pociętą podstawką pod scalak ale może można lepiej . Chcę trochę powalczyć z doborem np kondków chociażby tego 0,1 uF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

jak ugryźć sprawę taśmy do lcd?czy trzeba odwijać każdy drucik z osobna lutować do złączki czy jest jakiś inny, lepszy sposób?

[Kajo]

a te taśmy nie miały być zakupione ?

[ja_brzoza]

jak ugryźć sprawę taśmy do lcd?czy trzeba odwijać każdy drucik z osobna lutować do złączki czy jest jakiś inny, lepszy sposób?



Czy ta złączka nie jest tak skonstruowana, że wystarczy zacisnąć i się izolacja natnie?

[Andy777]

hehe

andy na gotowcu sie nie liczy... nie masz tej satysfakcji ;)

no na pewno nie taka jak ja :)

ps ile ci wyszlo w zl?



puknij fotke docisku

Nie pamiętam ile wyszło w PLN, ale można przeliczyć wg cen w EURO jak na stronie Tibi, płatność paypal.

Pierwszy odsłuch tak sobie. Gorzej niż z SBT, fakt, mocno podrasowanego. Czyżby te wszystkie kondzie były tak kiepskie, albo jeszcze nie doszły? Pogrzeję jeszcze trochę, i wymienię co trzeba.

[audiophill666]

Jeszcze to możecie zrobić z magnezu , ale nie wiem jaki będzie miało ciężar.

magnez jest dużo lżejszy niż alu.. ja też byłbym za mosiądzem lub nawet brązem..

[marosik]

tak sobie mysle ze w rozwiazaniu act14 mamy rezystancje wewnetrzna okolo 30R

dajac rownolegle 330R daje mi 360R

czyli wtorne trafa cyfrowego powinienem obciazyc 35R (to teraz tylko musze taki znalezc



ja mysle o wlasciwosciach ekranujacych elektromagnetycznie... mamy do wyboru miedz i alu... lub ich stopy :)

[audiophill666]

ja mysle o wlasciwosciach ekranujacych elektromagnetycznie... mamy do wyboru miedz i alu... lub ich stopy :)

czyli mosiądz i brąz :)

[MARER]

mam pytanie:

w zestawie są te 2 małe trany.jeden ma znaczenie 1kw16 drugi CL i jakieś kropki.

które Q na płytce to który??





Sorry za małą zwiechę ...



Q4 = BC848 = 1KW16

[Kopczas]

dzięki.

[MARER]

Znalazłem chwilkę, aby zacząć sklejać do kupy nasz projekt i w tym momencie chciałbym wszystkich biorących udział w mojej części zamówienia przeprosić za babola, który się przytrafił.

Mianowicie wyciągając z booma wszystkie brakujące części przy pozycji 76 tj. U4A / U4B zasugerowałem się opisem i nie zerknełem w tabelkę ilość.

Niestety zamiast jednego regulatora LT1086, każdemu przypadło po 2 sztuki :-(

Mam nadzieję że tak dobrej jakości cześć znajdzie kiedyś zastosowanie w naszych zabawach DIY.



Jeszcze raz sorry za nie dopatrzenie.

[notoryczny]

OK. Zlecę wg tej ostatniej wrzuconej przeze mnie koncepcji (tej nie wyglądającej jak krążek do hokeja :-) z alu i zobaczymy jak wyjdzie prototyp. Myślę, że powinno być ok, a waga wygląda, że też będzie w porządku, powinna być podobna do tego z Vicol, może minimalnie mniejsza, a ten jak rozumiem się sprawdza.



W poniedziałek wyślę poprawiony plik do tokarni.



A wykonawca tego docisku nie może go zważyć po wytoczeniu pierwszej sztuki i ewentualnie skorygować ilość zbieranego materiału, nie wiem czy tak się da, bo to raczej metoda prób i błędów, ileś sztuk na złom.

Ale bądźmy dobrej myśli, że trafiłeś z wyliczeniami w dychę ))

[wujek_leon]

Słuchajcie rezystorowcy, zamiast płacić za rezystory na zamówienie, dobrałbym pary przy połączeniu równoległym.

Aby mieć te 139 można spiąć 270 i 290, o ile 270 są, to 290 można wybrać z 300/5% tolerancji.

Te 125 to jakieś 270 (znowu) i około 234,

Myślę, że kupując np po 50 sztuk 300/270/240 zapłacicie razem 15 pln.

Jakby ktoś kupił po 100 sztuk, powinno się poskładać kilkanaście kompletow.

Dodatkowo równoległe łączenie rezystorów (69) na coś tam pomaga - możecie sobie pogoglować.



Równoległe odwrotne łączenie rezystorów faktycznie pomaga "na coś tam" ;) - czyli prawie eliminuje ich indukcyjność, ale pod warunkiem, że łączone rezystory są identyczne i typu nawijanego. Porównaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Niestety, przy zwykłym połączeniu 69 (nie A-Perry), tylko indukcyjność spada, wszystko inne (pojemność itp.) pozostaje podwojone. Połączenie równoległe nie-drutowych oporników nie ma dokładnie żadnych zalet, na mój stan wiedzy (poza uzyskaniem nietypowych oporności, naturalnie).



Poza tym, teoria teorią, ale w praktyce po prostu nie zdarzyło mi się jeszcze żeby dwa równoległe rezystory grały lepiej niż jeden tego samego typu, ale o odpowiedniej wartości - z reguły było dokładnie odwrotnie. Pamiętajmy, że te rezystory mają przewodzić sygnał o wysokiej częstotliwości, tu się liczą drobne szczegóły, nawet kształt ścieżek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

czy ktos juz uruchomil shiga ???

no moze poza mna ;)

jutro postaram sie wyslac czesc paczek. niestety przed weekendem sie nie wyrobilem :)



ps. te czerwone g....wna na tasme sa tragiczne. przy zaciskaniu zlaczki przechodza przez docisk.. jak cos pojdzie nie tak to docisk peka...

ps. w oryginale wlacznik open cd jest zwierany do masy. nie potrzeba tam dawac zadnego trana i ciagnac szyny zasilajacej az pod obudowe (kiepski pomysl)

taka szyna dziala jak antena :)



polecam zalozyc zlaczke ph2 z pinem cd i masa. zwarcie daje sygnal zamkniety cd.



niestety do tego potrzeba wlacznik bistabilny (choc ja sobie zalozylem monostabilny i wciskalem go zeby wczytal toc)



oj zapomlem dodac. na oferowanym zestawie gra bardzo przyzwoicie. nie mam zielonego pojecia w ktora strone pojdzie (pewnie sie wygladzi i dojdzie basu) ale w tej chwili nie bardzo sie chce w nim grzebac...



plytki wczytuje bez problemow. czyli pare zmian z vicola nie zmienily nic na gorsze.



zwroccie uwage na tasme jak bedziecie ja zapinac...

[mihau_r]

Pierwszą próbę robiłem na stabilizowanym zasilaczu laboratoryjnym.



I tak... mój na razie nie żyje... z dławika L7 poszedł dymek. Tymczasowo został usunięty.



Miałem pewne zdarzenie podczas lutowania LC78601. Usłyszałem takie "CYK". I nie wiem czy nie poszedł ładunek między nóżkami. Uziemiam zawsze grot do uziemienia w listwie zasilająco-przepięciowej (tylko taką mam możliwość), ale tym razem odczepił mi się krokodylek od bolca w listwie.



Objaw jest następujący:



1) brak czegokolwiek na wyświetlaczu (samo podświetlenie po zaaplikowaniu rezystora 220R w miejsce brakującego potencjometru - działa)

2) silnik od napędu cały czas się kręci ale jakby nie miał siły sam ruszyć (trzeba mu pomóc)



W mojej przesyłce brakowało:

1. R43 - 470R - tymczasowo przylutowany metalizowany 0,25W

2. R47 47R - te nie są potrzebne

3. C57, C58 - 2x 8pF (1206) - na razie brak, kwarc podłączony bez nich

4. C11 - 1nF 500V mica (5750) - brak



marosik, jakieś pomysły od czego tu zacząć?

[Kajo]

<br />3. C57, C58 - 2x 8pF (1206) - na razie brak, kwarc podłączony bez nich<br />



>> mihau_r



Spróbuj c57 i c58 wlutować bo przy kwarcu jak ich nie ma to shiga wariuje i możesz mieć takie objawy . Było o tym w starym wątku o shiga .

[mihau_r]

Spróbuj c57 i c58 wlutować bo przy kwarcu jak ich nie ma to shiga wariuje i możesz mieć takie objawy . Było o tym w starym wątku o shiga .



tak wiem, czytałem... ale nigdzie nie widziałem aby były takie objawy.



C57, C58 - tych brakowało w mojej przesyłce więc muszę dopiero zamówić
