Shiga mini kit - zamówienie


ja_brzoza

Rekomendowane odpowiedzi

a widzisz...

spotkalem sie raz w zyciu z takim incydentem.. przed wlutowaniem niby nowy a tantal mial przebitke.. moze gdzies w filtrze twoj ma przebitke. sprawdz sobie czy sie zgadza czy nie ma zwarcia..



moj klon nadal dziala i kreci bez problemow.. tylko ten wyswietlacz przesterowany jest uciazliwy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

a Ty montowałeś p1? potek prawdopodobnie do ustawiania jasności lcd.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

Z wyświetlaczem to chyba nie kwestia jasności a kontrastu, mój świeci, ale słabo na nim widać (choć u mnie tylko zera ;-) Trzeba pewnie zrobić mod kontrastu, jest opisany na instrukcji Vicola.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Co do obudów do shiga to Tibi z Vicol już zrobił do projektu ( chyba prototyp ? ). Na swojej swojej stronie z wymiarował i zamieścił to cudo ( także w Corelu ):



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Z tego co pamiętam to kolega Chudy ( ale to do sprawdzenia w starym wątku o shiga ) oferował obudowy do shiga , Może ma jeszcze dojście do tego zakładu ?





A tu jeszcze parę zdjęć z forum diyaudio :



link do wątku o shiga na forum diyaudio :



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Te wkręty od regipsów są cudne ;-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach







Te wkręty od regipsów są cudne ;-)



Też na to patrzyłem i nie wierzyłem że mógł zastosować właśnie te wkręty no ale to chyba prototyp i dopracuje budę do shiga

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Pierwszy :)

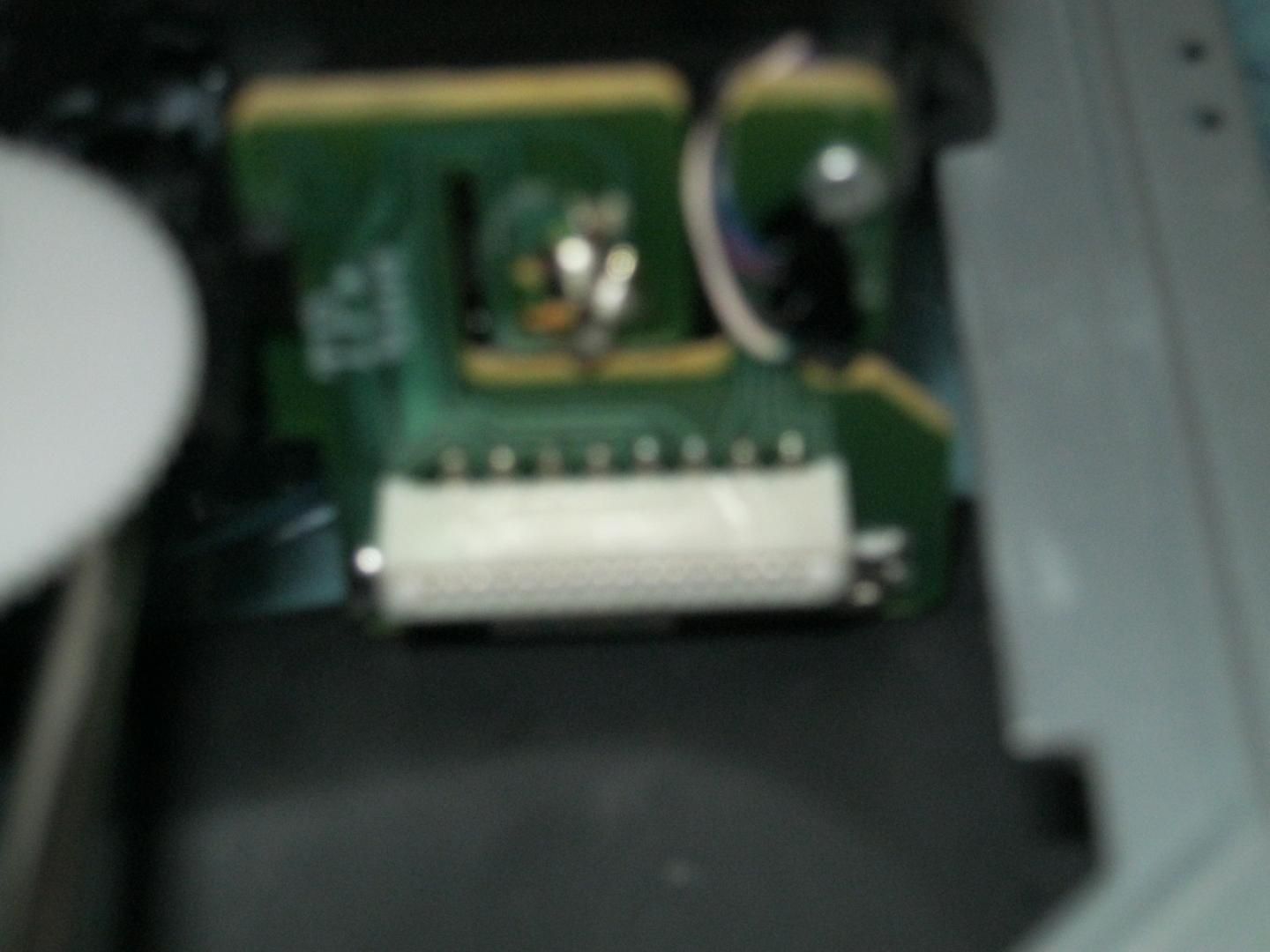

Andy wstawił zdjęcie swojego Shiga, ja wstawiam swoje :mam pytanie- ten transformator u Andy widzę ma wstawione jakieś elementy ( nie wiem co tam jest kondensator, opornik, chyba) Czy to musi być, czy nie. Aha, kostka na płytce do zasilania ma trzy wejścia, natomiast trafo, którego zdjęcie wstawiłem ma tych wyjść cztery, czy dwa środkowe na wyjściu z trafa mam ze sobą zlutować i dadzą jedno z wyjści do zasilania płytki, czy jak to sie robi. Kwestia podczerwieni- gdzie to się wlutowuje.

Jak widzicie z płytki wychodzi jakiś luźny ( ten biały ) kabelek - pojedynczy, to czego on? hmm. Wstawiłem zdjęcie zworki, myślałem, że ona będzie z cyny,a tu jest coś czarnego, wygląda jak smoła, i teraz nie wiem jak tę zworkę usunąć. (((



Lepsze zdjęcie zwory ))

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

> notoryczny



Masz mały bałagan na tej płytce także z kabelkami :( . Czy już rozdzieliłeś zasilanie na 5V i 8V bo podłączyłeś już kabelki do pinów V a tam musisz puścić 5V i to jeszcze umiejętnie aby nie pomylić wejść cyfrowych z analogowymi scalaków ( marosik to opisywał ). Chyba rozdzielenie zasilania nie było trenowane wiec z trafa ( czy to te zamawiane przez ja-brzoze ) musisz podłączyć najpierw do tej płytki po lewej ( to jest zasilacz 8V ) na wejście a później z wyjścia do głównej płytki tam gdzie jest napisane 8V .

Masz miernik ? sprawdź napięcia i połączenia lutownicze tam gdzie lutowałeś czy nie ma zwarć bo popalisz wszystko





Potrenuj najpierw ta mniejszą płytkę zasilacza . Popraw lutowania , sprawdź czy nie ma zwarć miedzy nóżkami , sprawdź jak wychodzi ci z trafa napięcie miernikiem ( gdzie masz uzwojenie pierwotne a gdzie wtórne ) , sprawdź biegunowości kondensatorów ( bo będziesz miał BUM !!! ) i jak już wyjdzie tobie z płytki 8V zabieraj się za dużą płytkę ( podłącz " - " zasilania do masy układu ) .



Poczytaj :



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Z tego co się zdołałem zorientowac to te kabelki są przygotowane do tego zasilania na które się zdecydowaliśmy ( dodatkowe trafa) Ja tego nie składałem tylko marosik..ale mnie trzeba tłumaczyć jak krowie na rowie, jak dziecku, nie wiem kabel biały w lewy zacisk kostki niebieskiej itp.



Dzięki za odzew.



Co do zwory to już całkiem jestem głupi brzoza pisze o kropli w dolnym rogu, marosikowi wysłałem zdjęcie, na którym zaznaczyłem punkty, które według mnie były zworą, On to potwierdził i owe punkty były w innym miejscu. Nie ogarnę tego..

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

Masz zdjęcie . U ciebie jest inaczej ? . I zanim coś zrobisz to pytaj bo uszkodzić łatwo a później ":( "

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

kolejna rzecz to zalozylem ci 3 kable zasilajace zamiast ferrytow. troszke przerobilem plytke (ale bez szalenstw) -jedno miejsce.

jak bedzie wspolne zamowienie na zasilacze to odetniesz/rozlutujesz wspolny pkt kabli i wepniesz do zasilaczy.

na takim jak teraz shigu mozna grac bez problemow (ale przygotowalem go na przyszlosc bo kupiles wieksze trafko)spoko. jak na forum zamiescisz fote to ci napisze co i jak. na razie nic sie nie martw. shig gra i to jak !!!

pstryczi to inaczej klawiatura cd. te same funkcje ma pilot. ich zle sie nie da wlutowac. podobnie jak odbiornik podczerwieni.

co do zasilania to mase masz wpieta gdzie trzeba. z trafa nalezy wpiac 3 kable (ale trzeba miec trafo).

czy tymczasem chcesz trafko za 10zl? to ci je jakos tam wetkne. boje sie jednak ze trafo wbije sie w cos w czasie transportu dlatego nie chcialem pakowac.

wyjscie z zasilacza jest skrecane na srubki. tam wkladasz 2 kabelki z plytki shiga i jest git. wszystko gra bez grzebania.

zanim wsadzisz wtyczke do gniazdka zribisz foty przeczytasz co tam ma kto do powiedzenia i bedzie ok/





Kajo to jest fragment korespondencji z marosikiem



Kajo usunięcie zwory polega ma czym? tej kropli cyny ma nie być w ogóle, mam to wytopić, przeciąć? co tam jest pod spodem, jakieś dwa punkty?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

No to jeżeli robił tobie Marosik to będzie wiedział i pokieruje żeby było ok :) Wal do niego :)



"Kajo usunięcie zwory polega ma czym? tej kropli cyny ma nie być w ogóle, mam to wytopić, przeciąć? co tam jest pod spodem, jakieś dwa punkty?"



Ten punkt lutowniczy ma zniknąć :) ściągnij go lutownicą ( mam nadzieję że masz stosowną do takich rzeczy ) tylko delikatnie . Tam pod tym są dwa " pady " lutownicze czyli musi być przerwa - sprawdź miernikiem czy jest

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

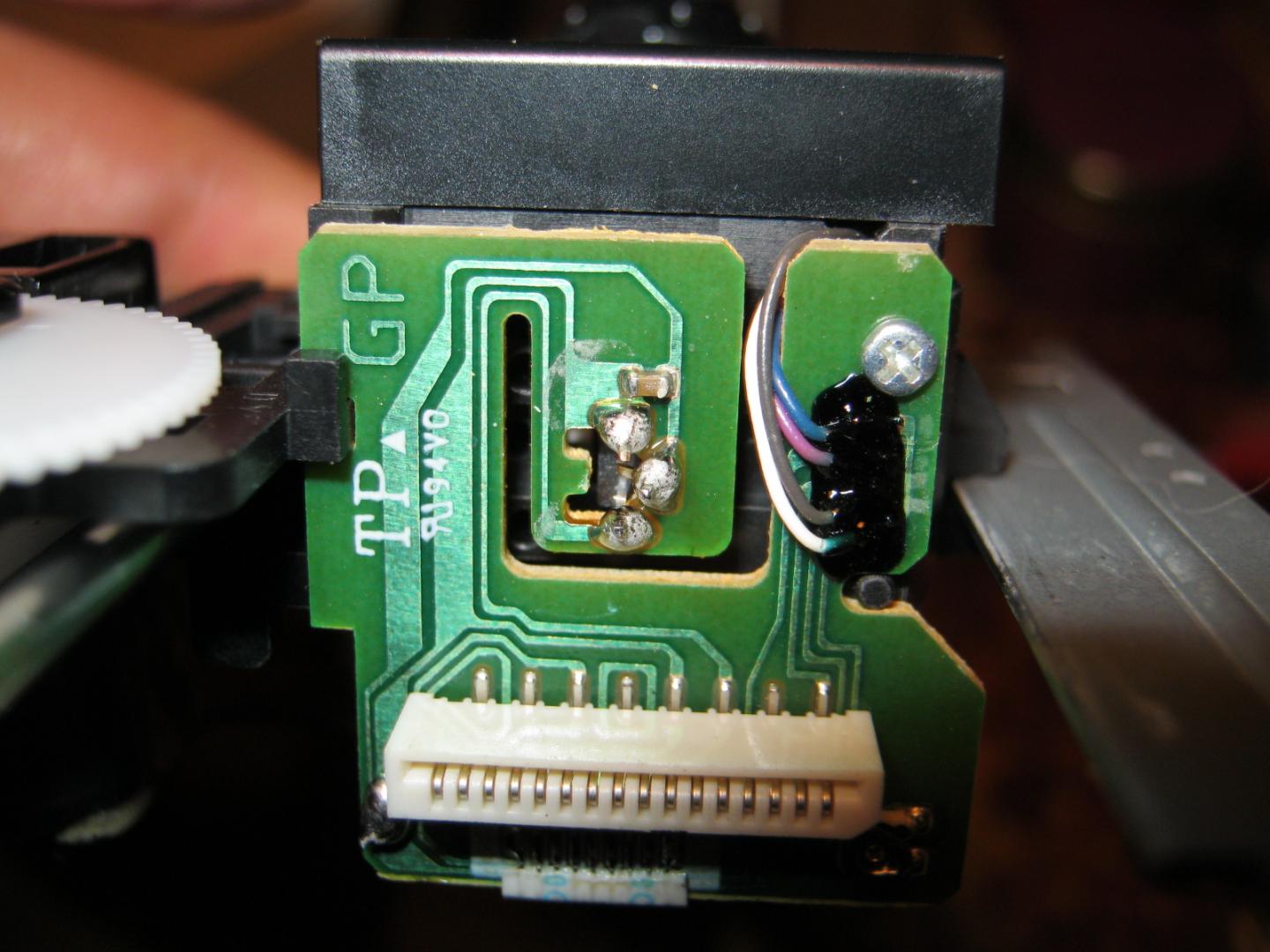

Pod tą kroplą są dwa pady jak pod element smd, tą kroplę musisz "zdjąć" tzn rozlutować te punkty. Najlepiej robić to na podłączonej taśmie pomiędzy laserem a shigą, unikasz wtedy zagrożenia, że Ci jakiś ładunek elektrostatyczny skoczy (lasery są wrażliwe).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

To jest odpowiedź ( piszę o tej zworze)...muszę wiedziec po co coś robię, bo inaczej w mojej głowie budzą sie demony, że coś źle zrobię i po herbacie. Dzięki Kajo ))



Nie, kolega marosik usilnie próbuje ze mnie zrobić elektronika...ja już się boję o cokolwiek Go pytać :))



Pod tą kroplą są dwa pady jak pod element smd, tą kroplę musisz "zdjąć" tzn rozlutować te punkty. Najlepiej robić to na podłączonej taśmie pomiędzy laserem a shigą, unikasz wtedy zagrożenia, że Ci jakiś ładunek elektrostatyczny skoczy (lasery są wrażliwe).



Brzoza dzięki, z tymi ładunkami to juz wiem, przy czym ile głów, tyle opini. Opaski śmaski, lutowanie na zlewie, na specjalnym podłożu, tylko nie transformatorówką, albo transformatorówką oby nie był to model TOYA itd. itp. Szaleństwo ;-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

notoryczny nie denerwuj się :) tak na początku jest :) ale wszystko na spokojnie :) . Poczytałeś trochę wątki których linki umieściłem na stronie chyba 8 tego wątku a w szczególności z forum diyaudio gdzie Vicol umieścił informacje o swoim układzie, pcb itd . Będziesz miał chociaż obrazowe pojęcie i będzie tobie łatwiej to załapać no i pytaj się :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

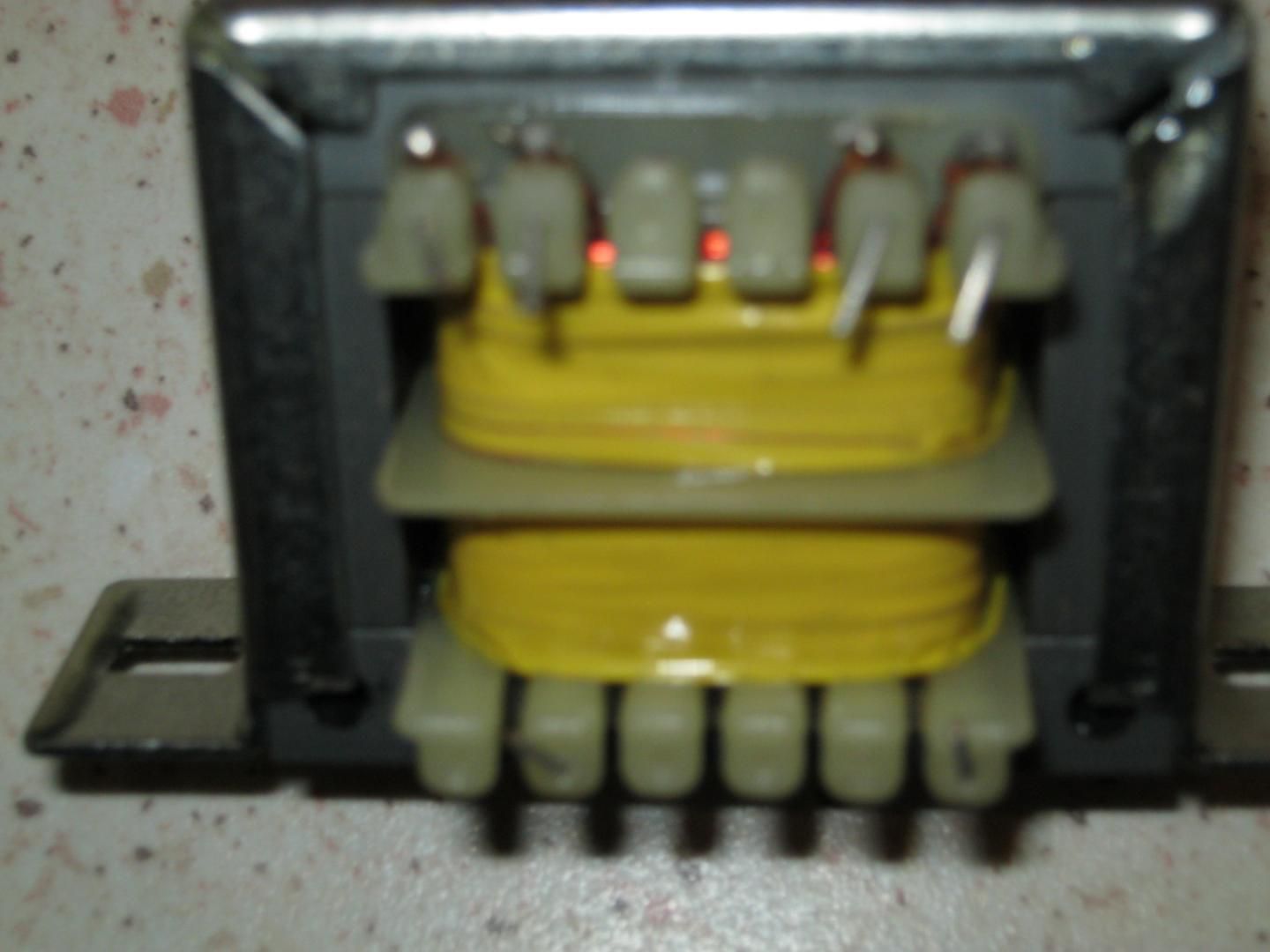

Tylko nie krzyczcie ;-) To jest moje tymczasowe trafo - wyjście 2 x 8 Volt, chę je podłaczyć do płytki zasilania, ma ono 4 piny na wyjściu i 2 piny jako zasilanie 230 Volt . Rozumiem, że mam sprawdzić czy krańcowe piny tego trafa ( te wyjściowe)to są + czy - jeśli to będę wiedział to mogę te krańcowe podłączyć do kostki ( o ile wyjdzie, że są dodatnie)tam gdzie wchodzą plusy natomiast środkowe jesli okażą się minusami mam połączyć ze sobą i uzyskam trzeci przewód, który podłącze do kostki oznaczonej minus?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

Z trafa nie wychodzi ci + i - to dopiero z płytki zasilacza . Podłącz do pierwotnego ( organoleptycznie tam gdzie jest cieńszy drut nawojowy ) kabel zasilający i podłącz do 230 V . Na wtórnym sprawdź gdzie się pojawiło właściwe napięcie i podłącz pod pcb zasilacza . Narazie nie podłaczaj do płytki shiga i sprawdź czy masz wyprostowane 8V na tej łączówce z dwoma śrubkami . A tu masz jak Vicol podłączył do swojego proponowanego trafa :

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Już wiem skąd sie wziął ten biały luźny przewód, wypadł z zacisku tej podwójnej niebieskiej kostki. Byłem na tej stronie Vicol ( Kajo) ale tam mają za przykład trafo z napięciami 9 i 18 Volt, a ja mam dwa razy po 9 volt ( wcześniej się pomysliłem pisząc dwa razy 8 Volt)



Byłem przekonany, że kupując trafo 2 x 9 robie dobrze, a wychodzi na to, iż powinienem mieć 18 i 9 Volt.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

Nie jestem pewien bo nie widziałem schematu zasilacza i nie rozszyfrowałem jeszcze pcb bo wczoraj graty do mnie przyszły . Nie wiem czy w ogóle będę się bawił ( może dla porównania ) w ten zasilacz co przysłał Vicol . Mam od starego shiga zasilacz na złoconych płytkach od Petera Daniela na BG więc chyba lepiej nie można .

Marosik uruchamiał więc pewno wie jak podłączyć.

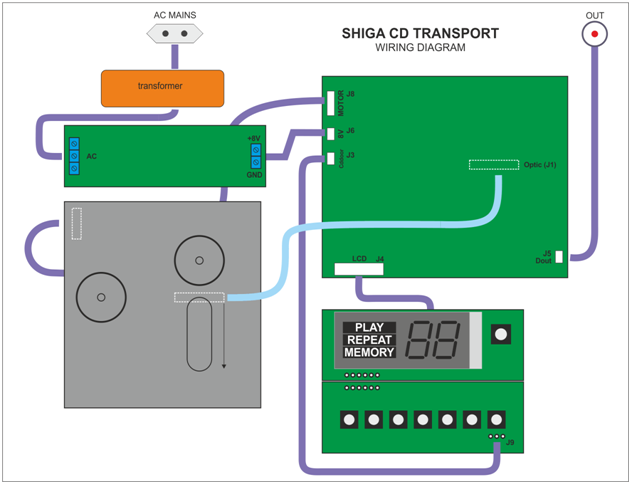

Zobacz czy to nie będzie tak jak tu jest z podłączeniem . Ja mam tak zrobiony zasilacz wg PD . Zobacz na swoim trafku gdzie są napięcia 9V dwa i które są 0V każdego z uzwojeń i te łączysz razem ( ten odczep co jest w środku uzwojenia na zdjęciu ) . Prawdopodobnie patrząc na twoje trafo ( ale to musisz sprawdzić ) skrajne to 9V a wewnętrzne to 0 V . Jeżeli połączysz ze sobą te wew to powinny się zsumować napięcia i na tych zewnętrznych skrajnych powinnieneś mieć 18 V .

Widzisz tak to jest jak trzeba to opisać a nie pomierzyć " w naturze" . Niech się ktoś jeszcze wypowie czy dobrze to zoobrazowałem .

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

jak krowie.....



wszystko napisalem na PW..



uzwojenia wtorne czyli te gdzie masz 2x9v

polacz 2 piny osobnych uzwojen i sprawdz jakie masz napiecia na pozostalych wolnych...

jak odroznic 2 uzwojenia>? miernik po kolei do 2 kabelkow az znajdziesz te 7-9V





jesli polaczysz 2 uzwojenia poczatkowe to na pomiarze wyjdzie ci zamiast 18V 9V



jak polutujesz te kabelki to zamiesc zdjecie z miernikiem zanim wsadzisz wtyczke do gniazdka.



po polaczeniu 2 kabelkow masz mase (srodkowy pin w niebieskiej zlaczce)



pozostale pojedyncze masz do brzegow.



ps bialy luzny przewod celowo nie jest podpiety. dopiero jak bedziesz pewny ze masz 8V a nie 220V go podlaczysz w wolne miejsce z drugim kabelkiem z pary...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

@notoryczny

Nie stresuj się :-) Trafo masz dobre, weź miernik, ustaw na mierzenie prądu zmiennego V~ i jak marosik napisał sprawdź na których odczepach z trafa masz po te 9V.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

dziala zupelnie jak laczenie rownolegle i szeregowe baterii w latarce. jak szereg czyli + do - to masz dodanie napiec

jak + do + to masz dodanie pradow...



w trafie jest identycznie. tobie chodzi o dodanie napiec... zeby miec polaczenie -9V+-9V+ (oczywiscie znaki plus i minus oznaczaja poczatek i koniec uzwojenia wtornego a nie polaryzacje uzwojen)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki, szkoda zabierac wątku tymi moimi pytaniami. Ludzie mają tu ważniejsze kwestie do obgadania. Dzięki wszystkim, ktorzy udzielili wsparcia )))

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

Dzięki, szkoda zabierac wątku tymi moimi pytaniami. Ludzie mają tu ważniejsze kwestie do obgadania. Dzięki wszystkim, ktorzy udzielili wsparcia )))



notoryczny nie poddawaj się :) jak byś widział jak ja walczyłem w starym wątku o shiga z przetaktowaniem :) ile 7474 popaliłem zanim zagrało . Tak to jest jak się nie ma dostatecznej wiedzy to się " błądzi po omacku " ale jak ruszy to satysfakcja nie do opisania :)

Dawaj , dawaj do przodu :) tylko spokojnie :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Poczekam na te trafa ( zamówione ) moze wtedy będzie łatwiej bo będzie wiadomo, że nic przy nich nie trzeba robić tylko podpiąć do niebieskiej kostki. Choć znowu może się okazać, że czegoś nie wolno, że trzeba pomierzyć, że to i śmo )))



Powinni robić gotowe moduły...pomierzone, sprawdzone przy których nic już nie trzeba,a tak to nadal godziny w necie, spędzone na poszukiwaniu odpowiedzi... ))

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

Notoryczny ale robią :) U Vicol-a masz gotowe kity poskładane ( taki zamówił Andy777 ), trafa , optyka no i teraz może także obudowa czyli wszytko tylko poskładać do kupy zgodnie z dokumentacją Vicol-a i masz :)

Nasz wątek jest w zakładce DIY więc zgodnie z tym zamawiamy/lutujemy/składamy to do kupy sami :) . Oczywiście ci mniej doświadczeni w temacie są instruowani przez tych bardziej doświadczonych i tak projekt po projekcie i jakoś wszyscy dają radę więc i ty dasz :) :) :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Notoryczny ale robią :) U Vicol-a masz gotowe kity poskładane ( taki zamówił Andy777 ), trafa , optyka no i teraz może także obudowa czyli wszytko tylko poskładać do kupy zgodnie z dokumentacją Vicol-a i masz :)

Nasz wątek jest w zakładce DIY więc zgodnie z tym zamawiamy/lutujemy/składamy to do kupy sami :) . Oczywiście ci mniej doświadczeni w temacie są instruowani przez tych bardziej doświadczonych i tak projekt po projekcie i jakoś wszyscy dają radę więc i ty dasz :) :) :)



O



Takich kitów mi trzeba ;-), to znaczy takich modułów wash & go czy jakoś tak - Po prostu włącz ;-)



bez mycia

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach

Nic bardziej błędnego. Gotowiec owszem coś tam gada, ale:

- przewalony tantalami kaszani

- błędy w montażu trzeba umieć znaleźć

- zasilacz słaby

- trafo nieoptymalne - toroid

- komponenty słabe

- trzeba sobie zrobić złącza

- mało podatny na wymianę komponentów przewlekanych - jakaś dziwna cyna nie chce wyłazić z otworów

Jedyny dla mnie plus ws samodzielny montaż to poklejone SMD.

Żeby to naprawdę zagrało trzeba min.:

- zegarek

- rozdzielenie zasilania

- dobrane rezki na wyjściu

- dobrane kondki wszędzie

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nic bardziej błędnego. Gotowiec owszem coś tam gada, ale:

- przewalony tantalami kaszani

- błędy w montażu trzeba umieć znaleźć

- zasilacz słaby

- trafo nieoptymalne - toroid

- komponenty słabe

- trzeba sobie zrobić złącza

- mało podatny na wymianę komponentów przewlekanych - jakaś dziwna cyna nie chce wyłazić z otworów

Jedyny dla mnie plus ws samodzielny montaż to poklejone SMD.

Żeby to naprawdę zagrało trzeba min.:

- zegarek

- rozdzielenie zasilania

- dobrane rezki na wyjściu

- dobrane kondki wszędzie





To trochę dziwne, albo coś jest gotowe albo nie. Pewnie mozna bez grzebania i gra. Nie wypowiadam się w kwestii co gra lepiej, bo czasem czytam, że ktos kupił nowego Dac-a i stwierdził, ze faceci, którzy go zaprojektowali są durniami. Zaraz po kupnie powymieniał kondy i rzekomo teraz gra to lepiej.

Nie zaskoczyłem wtedy, że są gotowe kity, bo pewnie bez wahania wziąłbym gotowca.



Ktoś wie kiedy będą te zamówione trafa? Bo jesli to odległy okres to ja zwracam się z prośbą do osoby, która zrobi mi wyprowadzenie z tego mojego tymczasowego trafa, takie wyprowadzenie, które da te cholerne- odpowiednie napięcie...*I*

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie należy mylić prawdy z opinią większości .

Odnośnik do komentarza
Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi
  • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
