Shiga mini kit - zamówienie

[Kajo]

> Kopczas



Masz wlutowane te kondki przy kwarcu ??????????????????? bo piszesz tylko o rezystorze ? zacznij od tego :) a później szukaj dalej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

pewnie, że mam wlutowane. pisałem o poprawkach, nie o sprawach oczywistych.



np u mnie napęd czasami przestaje grać. kręci się normalnie przez pół minuty ale nie gra, po czym znowu wydaje dźwięki.

im dalej na płycie tym gorzej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kajo]

jest w tym jakaś prawidłowość ??? wszystko styka na łączówkach ? jakieś zimne luty ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

nie ma prawidłowości. czasami włączysz 20 track i pójdzie, czasami pozacina się na początku i pójdzie, czasem zatnie się przy końcu, czasem w środku, czasem w ogóle nie będzie grać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Ale jeżeli już mamy się opierać o staby to może coś takiego ? Układzik zasilacza napędzał dddac-a TDA1543







A masz wlutowane kondy pf przy kwarcu ? może to jest przyczyna ?



Kolega marosik przesłał propozycje stabilizatorów do koluszkina ...zobaczymy co z tego wyjdzie

Kondy C57 i C58 15pF mam wlutowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

A macie wstawione C11? wlaśnie odkryłem puste miejsce gdzie Tibi rekomenduje 1n mica.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

kopczas przeciez ty nie kupiles gotowego produktu tylko plytke... co tu reklamowac? moze cos zle lutnales i teraz sa efekty....

nie wiem jak u pozostalych chlopakow ale u notorycznego tez nic nie cielo. sluchalem 2 plyt oryginalnych.



c11 jest bocznikiem do pozostalych 2 kondow na stabilizacji vref'a zbedny kond...



wlasnie odebralem male rezki do podzialu/tlumienia falowego. ciekawe co z tego wyjdzie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

oj tam zbędny to czemu taka wyraźna rekomendacja i honorowe miejsce na pcb?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

chodziło mi reklamacje napędu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Z całym szacunkiem, chcesz procedować reklamację przedmiotu o wartości 30 zł?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

czytałeś wyżej?statystycznie co 4 napęd działa poprawnie(wg wujek leon).płaciliśmy 40zł za sztukę.pewność w taki razie,ze dostanę w pełni sprawny napęd kosztuje już 160zł.

sprawdzę jutro wszystko od nowa.jeśli na końcu okaże się, to jednak napęd nie rozumiem czemu miałbym nieskorzystać w gwarancji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

Ja kupowałem w innym źródle.na dobranoc 2 foty

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wujek_leon]

czytałeś wyżej?statystycznie co 4 napęd działa poprawnie(wg wujek leon).płaciliśmy 40zł za sztukę.pewność w taki razie,ze dostanę w pełni sprawny napęd kosztuje już 160zł.

sprawdzę jutro wszystko od nowa.jeśli na końcu okaże się, to jednak napęd nie rozumiem czemu miałbym nieskorzystać w gwarancji.



Stwierdzenie, że "statystycznie" co czwarty napęd działa jest lekkim nadużyciem, ze względu na bardzo małą próbkę - to trochę tak jak stwierdzenie, że skoro Kowalski zdradza żonę dwa razy w tygodniu, a Nowak wcale, to statystycznie oboje zdradzają raz w tygodniu. Faktem pozostaje, że nowy Shiga wydaje się dużo częściej sprawiać problemy natury mechanicznej od starego. Ktoś parę misięcy temu pisał na diyaudio, że większość napędów SFP101N na rynku to chińszczyzna, dużo gorszej jakości niż napędy faktycznie wyprodukowane przez JVC. Te ostatnie (oryginały) niestety ciężko dostać. Może tu jest pies pogrzebany?...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

marosik,

gdzie kupowałeś napęd?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

JVC????? przeciez oni nie produkuja laserow. wszystkie sa produkowane w chinach. w tej chwili wszystko sie tam produkuje lub na tajwanie... same diody laserowe moga najwyzej jechac do nich kontenerami itp i dopiero w chinach nastepuje zlozenie...

na 6 laserow kss210 jeden nie mial plomby na potku (dzialal najlepiej) jeden wogole nie mial zwory zabezpieczajacej (tez dzialal) a pozostale nie chcialy prawidlowo dzialac.



to jest powtarzalnosc chinska ale jak sobie wyobrazic kalibracje laserow przez caly dzien i noc to moga sie juz mylic.. to tez ludzie...

ja kupowalem gdzie pisalem ze kupie :P za 25zl/szt i na 3 kupione 2 dzialaja (jeden do testow a jeden w transporcie). jednego jeszcze nie odplombowalem bo niby po co>??

roznica taka ze moje sa z poprzedniej serii niz wasze i bez pieknych papierowych pudeleczek.

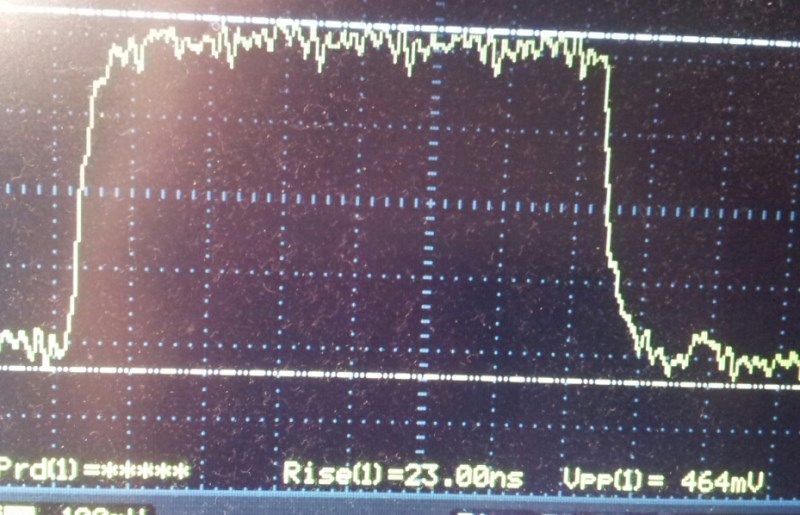

ps. jak wam sie podobaja jedynki i zera lecace z mojego spdif'a? oscylacje przy zalaczonej jedynce sa na poziomie 60-70mV i widac klikniecia zegara. dopasowanie falowe 75R. ds sie nie grzeje co oznacza ze i samego scalaka mozna tak dociazyc i bedzie OK.

to zostaje mi jeszcze tylko podpiac reclock i posluchac bo tak wyglada bez (jak zreszta widac na fotce)



marer juz wiem co i jak wiec bede walil do tworcy zegarka...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

marer juz wiem co i jak wiec bede walil do tworcy zegarka...



Świetnie :-)

Będę trzymał kciuki za powodzenie w negocjacjach :-)

Pożenienie reclocka z XO3 byłoby super sprawą ...wszak XO3 jakąś renomę posiada :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

czym przykleić radiator do la6541?

może być kropelką?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

czym przykleić radiator do la6541?

może być kropelką?



Może lepiej nie pytaj ( bo wątek jest od ważniejszych kwestii) ;-)



Ja dałem pod radiator pastę silkikonową . ))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

czym przykleić radiator do la6541?

może być kropelką?



najlepiej jakimś klejem termoprzewodzącym ...ja używam kleju Arctic ...jednakże do jednorazowej akcji nie jest on tani :-)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kropelka pewnie też da rade :-)



Może lepiej nie pytaj ( bo wątek jest od ważniejszych kwestii) ;-)





nie bądź uszczypliwy kolego ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

najlepiej jakimś klejem termoprzewodzącym ...ja używam kleju Arctic ...jednakże do jednorazowej akcji nie jest on tani :-)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kropelka pewnie też da rade :-)





Jak Kuba Bogu, tak Bóg kubańczykom :)





nie bądź uszczypliwy kolego ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

pytam bo nie wiem czy kropelka nie reaguje aktywnie jakoś z plastikiem,.głupio byłoby mieć przeżarte IC :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

daj znać co z tym zegarem. ja się wpisałem na listę na X03 co prawda, ale może da się to jeszcze zmienić.będę też prawdopodobnie zamawiał drobnicę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

notoryczny ma wlutowany radiator z balchy cu grubosci chyba 1mm... pod spodem pasta termoprzewodzaca.

po co pisac glupoty>????

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

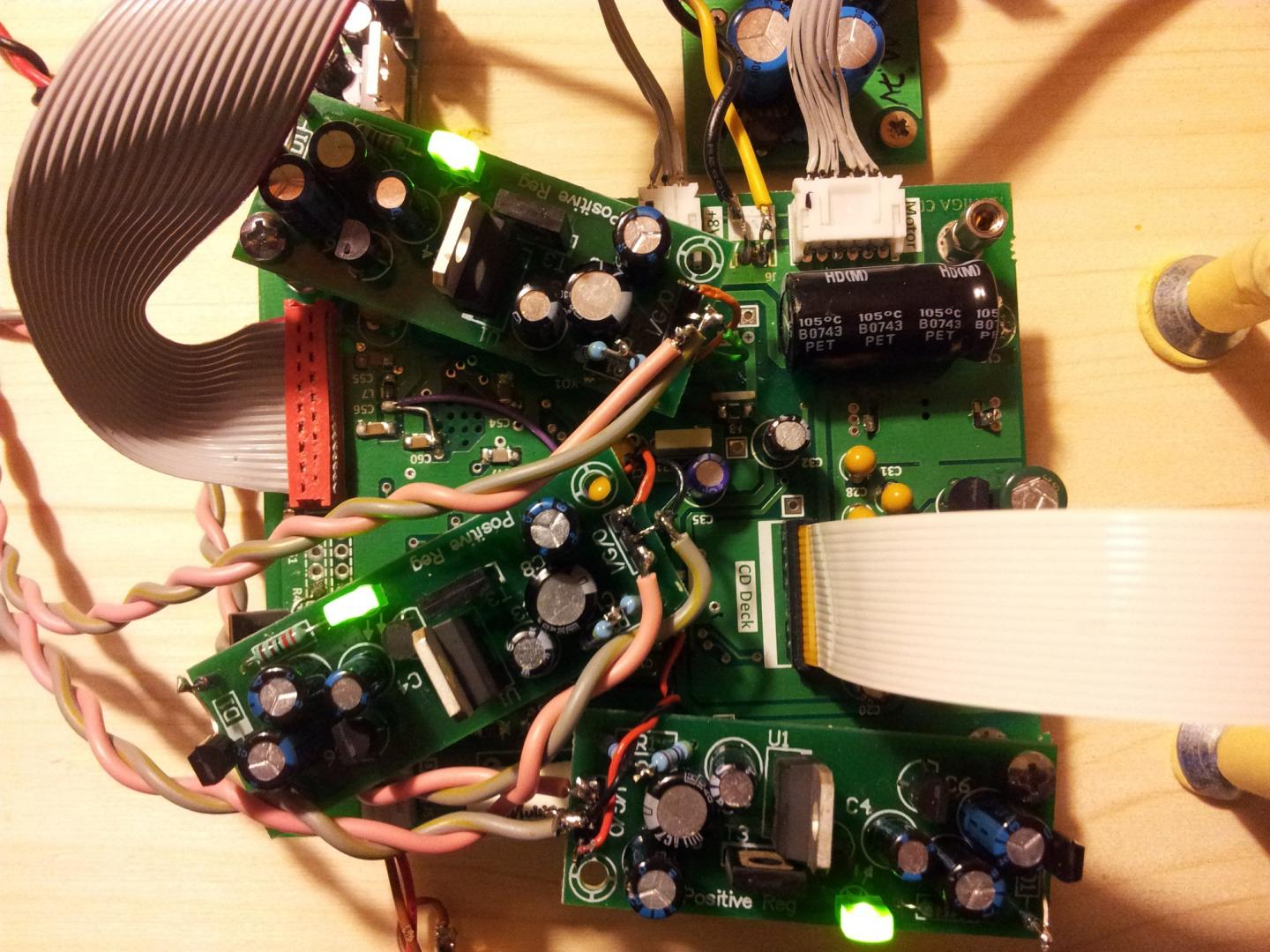

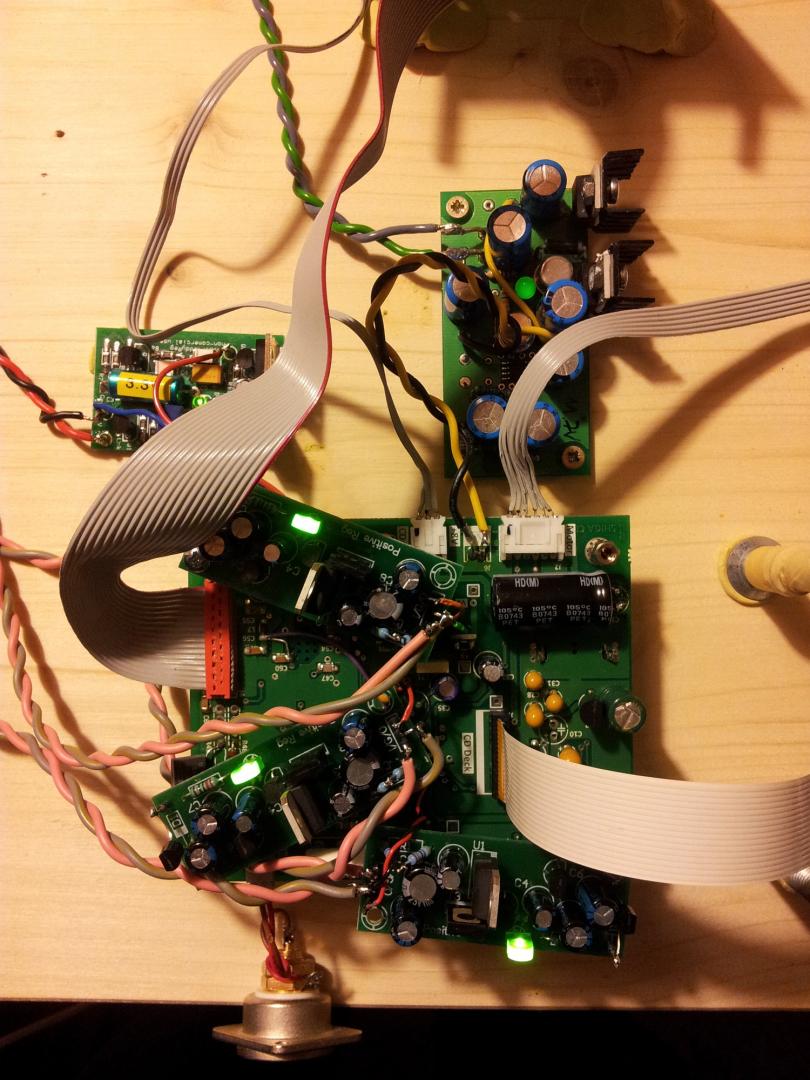

Zasilanie skończone. Jest sukces - wciąż kręci :). Jak gada nie powiem, całe to żelastwo musi się wygrzać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

Może lepiej nie pytaj ( bo wątek jest od ważniejszych kwestii) ;-)





buahaha.. i kto to mówi ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Ale mnie wkurza to, że nie czyta niektórych płyt. Mam np. jedną nagraną przez znajomego trębacza (właśnie odkryłem, że ma swoją stronę na Wikipedii

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) :-) i przypuszczam, że choć samo nagranie jest studyjne, to może dystrybucja samej płyty była już półprofesjonalna, a może i nie... w każdym razie nie da się słuchać, bo skacze, albo trzeszczy... Nie po to buduje się super-transport, żeby móc odtwarzać na nim tylko wybrane płyty... Sorry za ten wylew żalu. No chyba, że błąd jest po mojej stronie, ale nie mam pomysłu, przeleciałem wszystkie punkty lutownicze jeszcze raz, nawet wyszperałem jakiś stary laser (chyba oryginał z JVC, bo ma inne napisy na obudowie - ładne logo Sanyo, choć z tego co pamiętam leżał w pudełku bo przestał współpracować swojego czasu.) i i tak trzeszczy, choć może troszkę mniej... i może bardziej trzeszczy niż skacze :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

buahaha.. i kto to mówi ;)



Czytać ze zrozumieniem, czytać, czytać, czytać... :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Andy777]

Czas na DOUT.

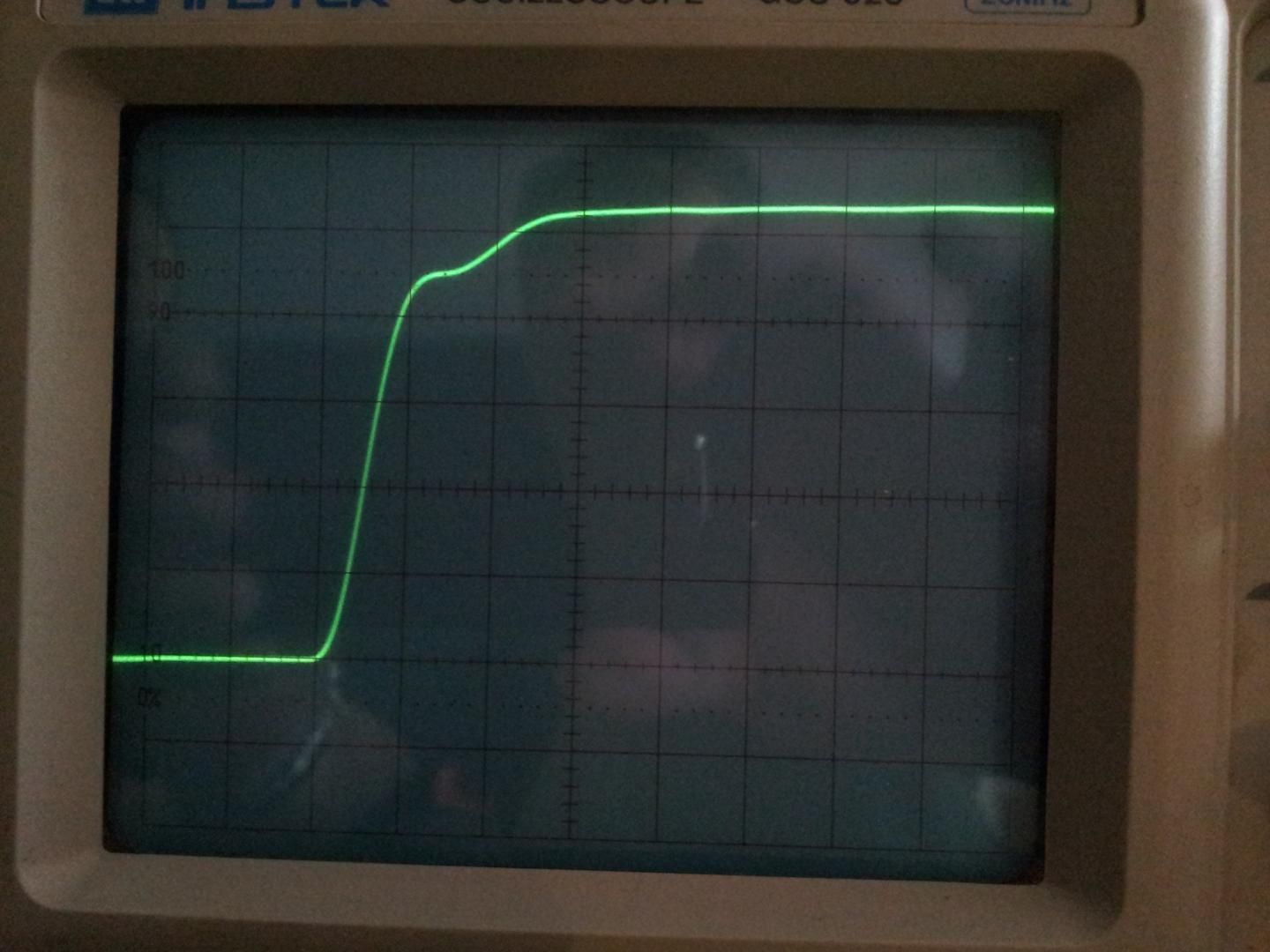

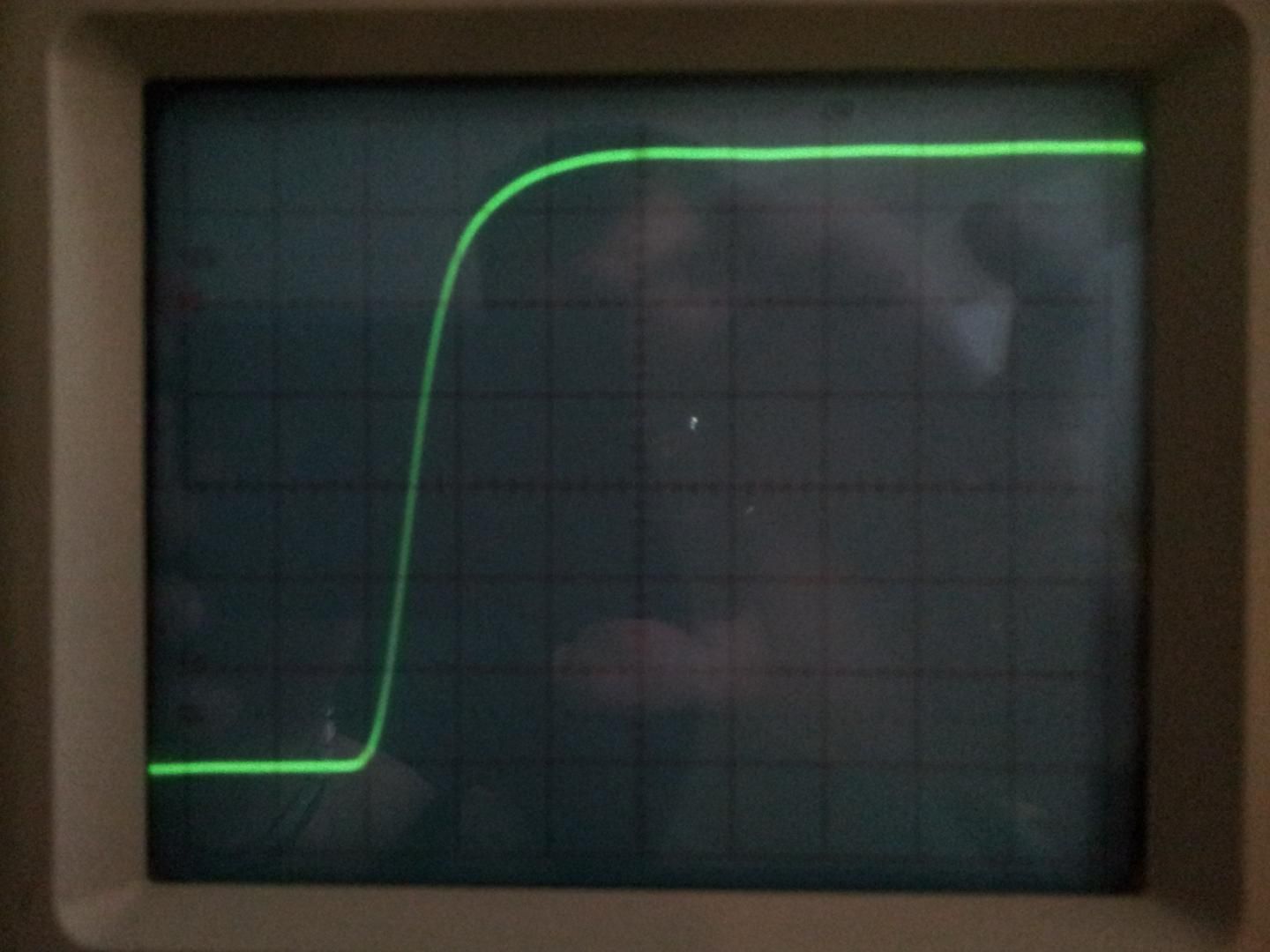

Setup: kabel Belden 1694A 4.5GHz długość 2m wtyki RCA zaciskane 75 Ohm zaterminowany na końcu 75 Ohm MELF

Oscyloskop 20MHz (wiem, mało). Pomiar na odbiorniku.

Obrazki poniżej

1. dzielnik 300/100: 0.6Vpp, czas narastania do 0.5V 24ns

2. dzielnik Pi 125.3/139.8/125.3: 0,75Vpp, czas narastania do 0.5V 18ns

3. bez dzielnika: 2.6Vpp, czas narastania do 0.5V 8ns

Pierwsze dwa przebiegi - najlepsze z klona jakie miałem, żadnych zafalowań, oscylacji - czyżby wynik dopracowanego zasilania i odseparowania oscylatora?; trzeci - wyraźnie widać przeciążenie nadajnika, ale dopiero powyżej 2v

Strzelam w ciemno przed odsłuchem: 3. gra najlepiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kajo]

<br />Ale mnie wkurza to, że nie czyta niektórych płyt.<br />



Trochę mnie martwią te niedomagania w odtwarzaniu płyt przez shigę :(. Może też się będę musiał z tym zmierzyć ? :( Pytanie czy to wina optyki czy układu śledzenia ścieżki ?



Stary shiga czyta mi wszystko :) porysowane CD , CD-R , CD-RW . Nigdy nie skapitulował :)a kręci prawie non-stop . Chciałem go zastąpić Vicol-em "w ciemno" ale teraz to zrobię chyba Vicol-a i sprawdzę czy wogóle warto ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Ale mnie wkurza to, że nie czyta niektórych płyt



Może nie powinieneś się tak wkurzać :). Kiedyś na początku swej drogi audio miałem odtwarzacz Technicsa. Czytał wszystko, nawet nieźle porysowane płyty. Ponieważ chciałem mieć lepszy dźwięk zacząłem się jednak rozglądać za innym cd. Padło na Yamahę, modelu teraz nie pamiętam ale żadna wysoka półka. Faktycznie grała lepiej od Technicsa ale po jakimś czasie zorientowałem się że Yamaha jest bardziej kapryśna jeśli chodzi o stan płyt. Płyty z niewinną ryską były dla niej wyzwaniem.Irytowało mnie to na początku bo byłem przyzwyczajony że cokolwiek nie wrzucę do szuflady to odtwarzacz to przełknie. A tu okazało się że lepszy sprzęt jest bardziej wrażliwy na stan płyt. Od tamtej pory nauczyłem się baczniej zwracać na to uwagę i do tej pory nie mam większych kłopotów.

Ostatnio wypaliłem płytę na nośniku Platinum.Niestety była odtwarzana wszędzie ale nie na moim napędzie z JVC. Ponieważ miałem parę tych CD-Rów wypaliłem następnego bo myślałem że może wkradł się błąd przy wypalaniu (uwaga na prędkość wypalania). Na drugim egzemplarzu było to samo. W końcu, w innym sklepie kupiłem płyty Verbatim i po wypaleniu wszystko jest ok. Czyta bez problemu. Okazało się że trafiły mi się wadliwe płyty Platinum. Warstwa nośnikowa nie była centryczna względem środkowego otworu płyty. Cała partia miała tę samą wadę. I mój napęd już tego nie tolerował. Ale jak już ma dobrą płytę to odwdzięcza się jakością dźwięku. Typowe coś za coś :)
