Shiga mini kit - zamówienie


ja_brzoza

Rekomendowane odpowiedzi

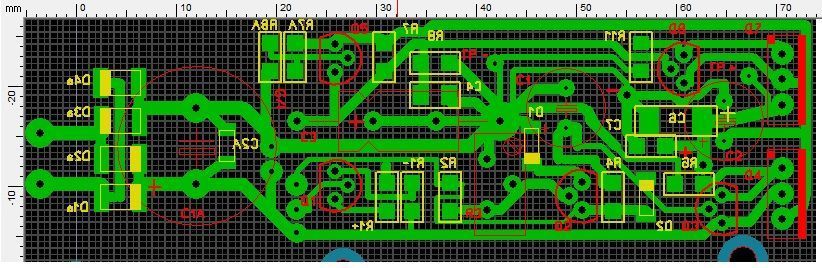

Zrobiłem wersję jednostronną str na smd. Już wytrawiona po świętach myślę będę miał części do polutowania.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

Niestety jest jakas powazna wada płyteczki Vicola - tryka, stuka, przeskakuje na CD-R`ach, ale też czasem na orginałach potrafi, chyba każdy to tutaj przerabiał. Nie wiem czy uda się to poprawić i gdzie jest błąd.



Co do samego dzwięku po upgrejdzie a`la Peterowy JVCShiga gra to całkiem dobrze w porównaniu z CDpro2 lub przetwornikiem USB/SPDiF Ronin któremu najbliżej do sygnatury dawnego JVC.

Jesli uda się usunąć wadę czytania CDr to po dopracowaniu szczegółów ma szanse zblizyc się do JVC, u mnie jest naprawdę całkiem niedaleko,



Nie wiem czym się kierował Vicol zmieniając wartosci elementów i prowadzenie masy, wybierając tantale (graja jakos lepiej...i od czego lepiej)....jaki miał pomysł? Moim zdaniem lepiej by było gdyby płyteczka bardziej przypominała znany nam orginał. W sumie to co mamy od niego jest całkiem nowym projektem i to dosc niedopracowanym, mówiąc delikatnie.

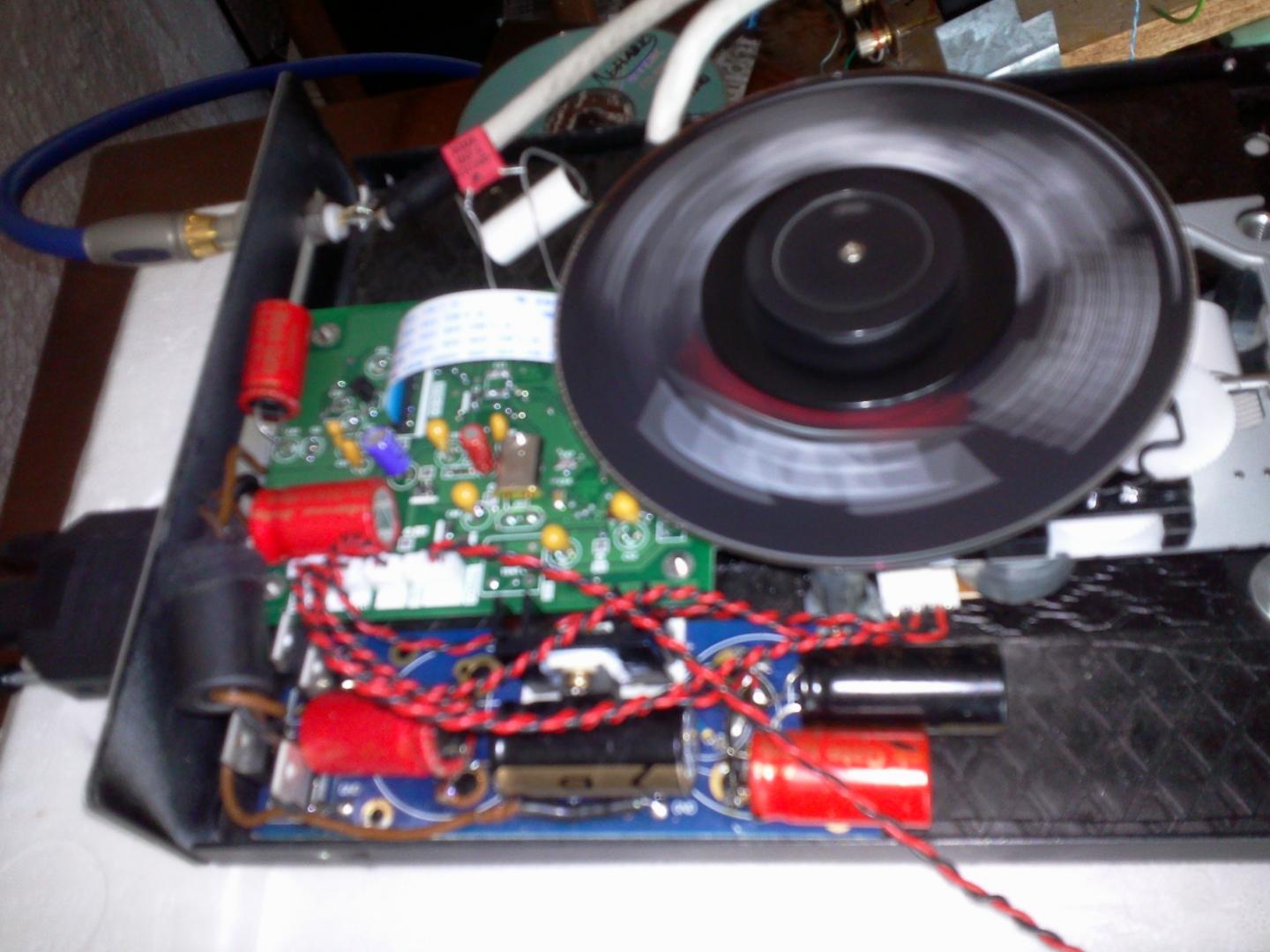

zdjęcie zrobione telefonem...bardzo kiepskie:(

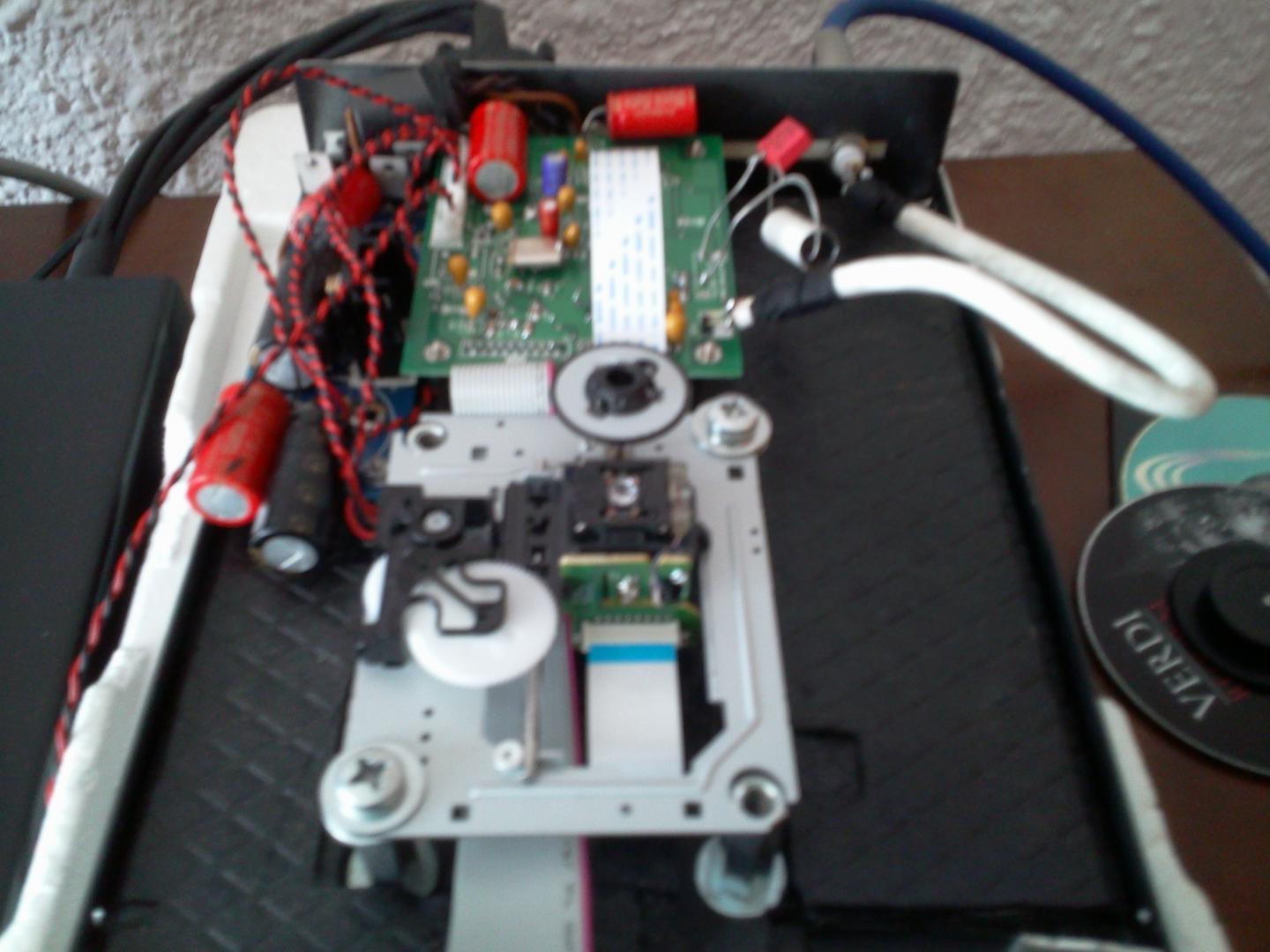

jeszcze dwa, może Shark zrobi lepsze...:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie ma co robić zdjęć.

Ogólnie mogę powiedzieć, że płyty tłoczone są poprawnie odtwarzane, aczkolwiek korekcja błedów nie działa na nich zbyt dobrze.

Co do CDR to nie mam takiego, który zostałaby poprawnie odtworzony bez trykań i przerw, co w JVC nie miało miejsca.



Dołączenie nogi 38 LA do masy przy wartościach elementów zaproponowanych przez Vicola niec nie daje, laser szuka czegoś na płycie, ale wygląda to tak, że nawet nie może skupić odpowiednio wiązki.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

jak dla mnie dziwnym pomyslem bylo postawienie generatora jako pierwszego na drodze miedzy silnikami a cala reszta>?...

dzis bawilem sie z prowadzeniem masy i chyba jednak wersja z przecieciem 2 mas daje najlepszy bas i najwiecej detali...

musze jeszcze sprobowac przeciac mase gdzies kolo zegarka zeby masa od silnikow nie szla przez szumiacy uklad...



kopczas gdzie kupowales fety?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

dawno temu na allegro.



teraz tutaj są w przyzwoitej cenie:



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



albo inaczej, taniej nie znalazłem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

kopczas na czas uruchamiania zepnij ze soba v3 i v4. inaczej mozesz zjarac laser. (pisalem juz o tym)

teddy o tym pisal ze czas pojawiania sie napiecia roboczego zalezy od kilku rzeczy. jesli cos pojdzie nie tak to laser do wymiany.

reszta kosci sprawdzilem ze nie pada (chyba ze przegniesz z napieciem i dasz wiecej niz 6V)

2sk170 a w teddym 2sk117

to nie sa zamienniki >? znalazlem notke autora. dla plusa poleca 2sk170

efekt moze byc inny niz w pomiarach STR'a --->jak w moim ALWSR'ze

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

jak mam je spiąć na czas uruchamiania?



Teddy podaje oryginalnie 2sk363bl. są na ebayu ale drogie.



dla plus 2sk170 dla minus 2sj74.



podejrzewam, że tam można zostosować inne jfety ale to trzeba by pomierzyć co wychodzi na końcu. Teddy zresztą jakiś czas temu sprzedawał na swojej stronie fety dla chętnych samodzielnego montażu i były tylko 2sk170 i 2sj74. Zakładam, że przeprowadził szczegółowe badania na ten temat.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

v3 i v4

laser led jest sterowany potencjalem ujemnym. jesli v4 pojawi sie przed v3 to na laser idzie pelne napiecie v4.

normalnie na bazie tranzystora sterujacego laserem mamy 5V (pochodzi od v3)... w czasie grania jest okolo 4V jesli pojawi sie tam 0V to laser zablysnie na chwile i po ptokach.

jedyna opcja jest opoznione zalaczanie napiecia v1 v2 v3 i v4 gdy wszystkie napiecia beda juz gotowe do uzytku...

patrzac na budowe teddyego to 'naladowanie' zasilacza moze trwac pare sekund.

chyba ze jestes na 100% pewny ze wszystkie pojawia sie w tym samym czasie.

kopczas musze cie pomeczyc z programem do projektowania plytek.. chyba sam musze sie za to zabrac...



noga 38 LA jest od RW... niewiele ma wspolnego z graniem plyt. takimi rzeczami zajmuje sie lc...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

str ładuje się mniej niż sekundę do około 5V,potem 1-2sek trwa stabilizacja na właściwy poziom(np 5.13V) także niema strachu przed spaleniem.musiałby się nie włączyć.

mam w C1 i C2 33uf albo 47uf zamiast 100uf. nie wiem czemu,zdziwiło mnie to kiedy zacząłem robić płytkę pod smd.zapewne im większe pojemności tym dłużej będzie się ładować.

czego Ci trzeba w kwestii programu do pcb?:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

kopczas musze cie pomeczyc z programem do projektowania plytek.. chyba sam musze sie za to zabrac...



a wiadomo już czego chcemy tak na prawdę? alwsr, jung, str, dyskretniaki pkrecza. nominacje są, tylko wygranego nie widać :) chyba, że chodzi o zrobienie całej serii regulatorów nie tylko w kontekście shigi.



coś jeszcze jest na liście? STR i jung mam prawie skończone, do wspólnych dywagacji:) dyskretniaki pkrecza wystarczy zamówić.



ma ktoś schemat shunta od tentlabs?



Poniżej STR, jakieś zmiany?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

+C3 powinien łączyć się z kolektorem Q5. nie mogę dopatrzeć się takiego połączenia. Chyba ścieżka przy wejściowych otworach powinna z kolektora Q5 pójść do środkowego otworu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

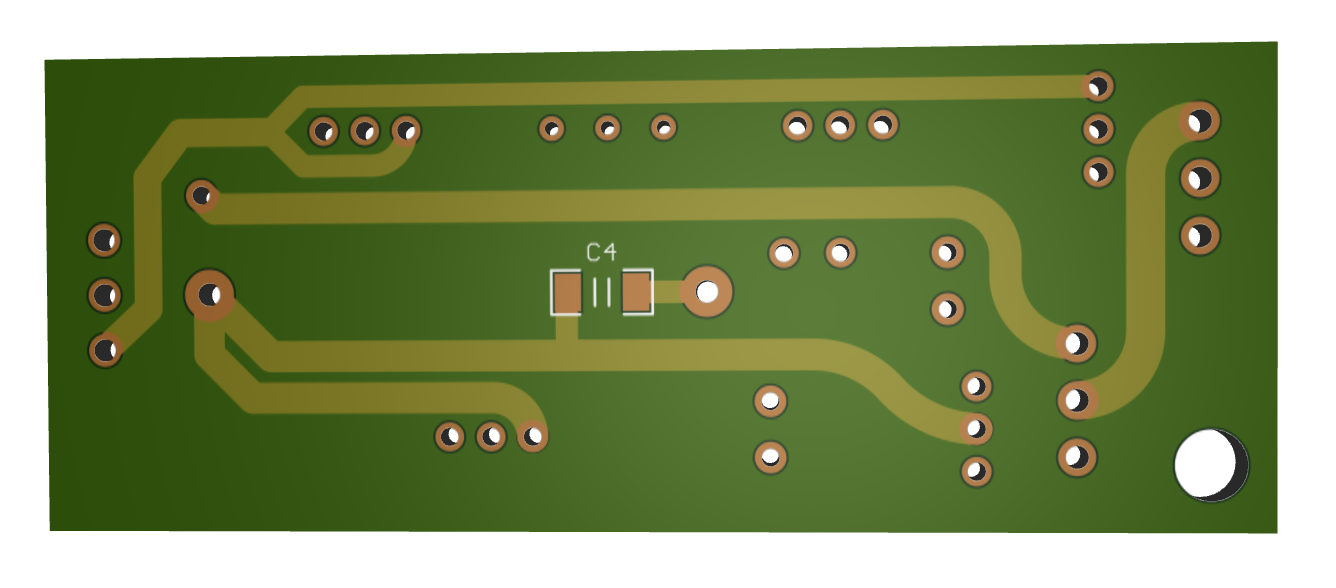

a na jednostronna tez wejdzie? od spodu za duzo sciezek nie ma.

trany mocy pieknie ustawione po jednej stronie. do brzegu tylko dosun jak cos to radiator bedzie mozna wspolny zalozyc.



podaj plytke pod prasowanke. postaram sie wytrawic.



co do stabow to juz chyba wszystko wiadomo... str powinien sie sprawdzic do wszystkiego poza silnikami gdzie mozna dac alwsr'a z jakims niskoszumowym opem. oryginal to ad825.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wedle schematu +C3 ma iść do emitera BC550. Tak też jest na płytce.



Tu lepiej widać.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

kopczas co do programu to musimy na ten temat pogadac...

juz za stary jestem na samodzielne rozgryzanie programu ;)

tzn nie wiem czy moj komp tak to dziwnie robi ze okienka nie dzialaja jak nalezy :(

moze kiedys podjade do ciebie z oscyloskopem to pomierzymy twoje str'y

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

trany mocy pieknie ustawione po jednej stronie. do brzegu tylko dosun jak cos to radiator bedzie mozna wspolny zalozyc.



nie wiem co musiałbyś podłączyć żeby radiator był potrzebny. jak miałem całą shigę podłączoną do jednego str`a nie były nawet ciepłe.



Tu lepiej widać.

tu się zgadza.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

Wreszcie poskładałem swoją shigę do kupy. Rozdzielone zasilania, dodane po 100nf na silnikach, zmienione c21 (aktualnie 470nf), pocięta płytka (jak opisywał ja_brzoza), wymienione rezystory R15 i R23, zmienione kondy C1, C18. Wszystko zasilane 4xsalas. Salas 8V podkręcony na 600mA.



Na razie na miejscu C36 i C37 mam wstawione po 75R tesli (takie miałem pod ręką). Nie bardzo wiem jak się zabrać za resztę czyli t-pad itd... (gdzie go wstawić).



Efekt: oryginalne płyty czyta bez problemu. Nagrywane - wczytuje TOC ale nie radzi sobie z nimi za dobrze. Czyli przypadłość jak u pozostałych osób. Jakość dźwięku - w takim stanie wykosił mojego dotychczasowego Marantz'a.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Na diyaudio ktoś pisał o potencjometrze na laserze. Próbował ktoś z was tym pokręcić?Tam kręcili i rozwiązywało to problem nie wczytywania płyt. Było to zrobione eksperymentalnie. Może dałoby się ustalić jakiś punkt pomiarowy żeby jakoś powszechniej się tym zająć.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

ja spdif puszczam po serial ata :) terminowane na 100R po obu stronach. uzywam odbiornika i nadajnika linii rs485 itp.

czestotliwosc ktora niesiemy to max 3Mhz.

sygnal roznicowy lepiej sie sprawdza w cyfrze od coax'a.

za 15zl mamy komplet zlaczek/kabli niezbednych do przesylu sygnalu...

przypominam tylko ze serial ata pracuje na 100R

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Widzę, że ciągle kombinujesz:)

ja się zapiszę na dac pkretacza na AK. Upchnę to wszystko w jedną obudowę i będę miał tym sposobem połączenie między wyjściem a wejściem spdif jakieś 2cm, może mniej.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

ostatnio z lekka przystopowalem bo za kazdym razem jak siadam przed sprzetem to nie moge sie nadziwic. nie gra to moze jak andy'ego cyfrzak ale....



serial ata daje wiecej detali :)

brzmienie bardziej suche. na coax'ie jest cieplej.



serial nie wymaga tyle zachodu. kupilem na sledziu esata i kabelek esata 2 zlaczki goldpin 2 rezki 100R i polaczenie gotowe... nawet sruby dali w zestawie do przymococwania do obudowy :)



jak pomierzylem to juz wiem czemu tak dziala...

z coaxem jest problem bo niby spdif trzeba zbic do ok 1V Vpp, do tego trzeba dac Tpad (juz mam takowy wiec moglem porownac).. tylko po co sie narobic skoro cyfra i tak woli twisted pair lub jak w serialu 2 rownolegle kable...

bez wysilku masz co trzeba.



wystarczy w wikipedii wpisac. szybkosc przenoszonych danych jest najwieksza jak w serial lub USB...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ciekawa opcja.

Czy dobrze zrozumiałem:

kupuję kabel esata, który ma taki układ okablowania:

1 Ground (masa)

2 A+ (Transmit)

3 A− (Transmit)

4 Ground (masa)

5 B− (Receive)

6 B+ (Receive)

7 Ground (masa)

podłączam się np.: plus do A+i A-, minus do B+ i B-

100r obciążenie po obu stronach i to wsio?



to razem z 13zł :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Odnośnik do komentarza
Udostępnij na innych stronach

musisz miec symetryczny sygnal czyli ds8921 jak ulal. inaczej dajesz trafo separacyjne ktore jest sterowane przez 100R do masy. nie wiem czy bezposrednio z kosci da rade to wysterowac. laczny opor dla scalaka to bedzie 200R. powinien to przezyc...czesc sata do plyty glownej odcinasz i masz tam... 3 masy ekran aluminiowy i 2 pary przewodow. mozna zrobic w jednym spdif a w drugim z dac'a zegar do shigarakiego. to byloby najlepsze rozwiazanie bo wtedy calosc masz taktowana z jednego zegara ktory moze byc w dac'u.

mase w serialu laczysz tylko od strony dac'a. odkad masz symetryczny sygnal nie musisz uziemiac od strony shiga. efekt gwarantowany. separacja galwaniczna...

serial ata przeniesie spokojnie do 20Mhz. problemem moze byc odebranie sygnalu zegarowego bo rs485 itp do max 10Mhz.

mozna znalezc scalak ktory odbierze 20Mhz i wiecej...

ale skoro calosc i tak jest pozniej taktowana zegarem w dac'u wiec uwazam ze to nie ma az takiego znaczenia.

kabel esata 1.5M kosztuje chyba 6zl... sledz w ejamie 4zl jesli dobrze pamietam :) trafko mozesz dac 1:1 lub balun na 75/100R wtedy mozesz sprawdzic wyjscie po coax'ie i serialu i wybrac co ci bardziej pasuje.



na serialu nic nie da sie oszukac i poczarowac.. nie masz problemu z impedancjami gniazd bnc czy rca...



mozna kupic i gotowe gniazdo sata montowane do plytki ale koszt takiego chyba zbyt duzy (jak dla mnie) ja dalem co mialem czyli goldpiny.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wymieniłem wszystkie elementy na zgodne ze schematem JVC.

Przeciąłem masę, dwa cięcia.

Zwarłem L1.

Wszystko zasilane z jednego stabilizatora 8V, tasiemka do lasera 20cm, praktycznie niczym oprócz tantali i płytki nie rózni się od starej Euphorii, ale cdr nie odczytuje dobrze, toc czyta bez problemów, ale na końcowych ścieżkach ma duże problemy, płyta jest tam bardziej zwichrowana, to też musi sobie radzić z większą ilością błędów do skorygowania, ale sobie z nią nie radzi.

Dotykałem metalowymi przedmiotami i ręką tasiemki nie dawało to zmian.

Regulowałem lekko laser potencjometrem i proponuję raczej go nie regulować.



Konkludując tłoczone płyty tak, kopie robione na własny użytek nie, widzę tu jakiś podstęp, ciekawe kto sponsoruje Vicola EMI, Sony/BMG, Universal, Warner Music?





Po ile płacą teraz za złom elektroniczny?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

w niektorych jvc byl taki maly smd kondek 0805 lub jeszcze mniejszy przy silnikach. moze tu tez go trzeba dorzucic >?

musze go zlokalizowac do czego byl podpiety na plytce...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Coś mnie tknęło i wyjąłem jeszcze starsze płyty CD-R (TDK takie niebieskie) - jedna odtworzona bezbłędnie, żadnego trzasku, zacięcia itp... No to jadę jeszcze jedną starszą - platinium - i tu kolejny szok, żadnego zacięcia... wracam do nagranych przed paroma tyg. płyt i nie da się słuchać. Zacina, gubi się i wyłącza.

Nagrałem nowe 3 płyty CD-R (Verbatim). Nagrywana na maxa ile potrafiła (x48). Na początku płyty lekkie trzaski, pierwszy utwór przez 10 sek., 2-i przez 10 sek. każdy kolejny bez błędu aż do końca płyty bez żadnego zacięcia. Szok!

Nagrałem kolejną płytę Verbatim trochę wolniej (x8) i zaczęły się lekkie schodki, pierwszy utwór dłużej trzeszczy, dwa razy się zaciął. Wracam do wcześniej nagranej (x48) i tu tego problemu nie ma.



Mały edit... jedna z płyt delikatnie potrzaskuje na ostatnim utworze

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

hehe

czy widzial ktos na schemacie r912?????

polecam poszukac :D

bo jest taki na plytce JVC (na schemacie sa 911 i 913 czemu wiec zabraklo 912>?)



sa lepsze rzeczy.. rezystory ze schematu w niektorych miejscach sa odmienne od tego co jest na plycie JVC.

wlasnie sobie dlubie i przelutowywuje te elementy. troche tego jest. najgorzej z kondami bo trzeba wylutowywac zeby pomierzyc :(

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi
  • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
