Przedwzmacniacz z regulacją wzmocnienia– PGA z buforem FET

[adigrzelczak]

No to super:-) Ładny jest ten Winstar?

Jarku wrzucilbys schemat płytki selektora? Może być na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]



Użytkownik Robertinus dnia 24.04.2014 - 22:38 napisał





Szukałem i... nic!



Gdzie znajde dokumentację (schematy) sterownika i modułu na PGA?

Były tu, w tym wątku, ale coś się chyba wykrzaczyło.



Poszukaj w emailach, starałem się wszystkim wysłać dokumentację.



Sprawdziłem, i też powinieneś mieć

Ale przesłałem jeszcze raz. ;)



...

Jarku wrzucilbys schemat płytki selektora? Może być na priv.

Prześlę wkrótce wszystkim na maile.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pittt]

Winstar daje radę ;) pikny jest, szczególnie kontrast bije po oczach. Co do wersji softu - oczywiście to wersja poprawiona, na pierwotnej jest tylko górna linijka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Winstar daje radę ;) pikny jest, szczególnie kontrast bije po oczach. Co do wersji softu - oczywiście to wersja poprawiona, na pierwotnej jest tylko górna linijka.

A jaki masz kolor i czy mógłbyś jakieś zdjęcie wrzucić.

Zamierzam kupić z białymi napisami i wrzucić za przyciemnianą szybkę do tego przycisk wandaloodporny z białym ringiem i będzie super:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pittt]

Wygląda to tak, niestety zdjęcie kiepskie z telefonu i nie oddaje rzeczywistości w której wygląda dużo lepiej :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Poszukaj w emailach, starałem się wszystkim wysłać dokumentację.

Oczywiście znalazłem, dzięki jednak za powtórne wysłanie pliku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Sprzedam jeden zestaw z tego zamówenia:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Sprzedam jeden zestaw z tego zamówenia:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wysłałem PW :-)



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woldo4]

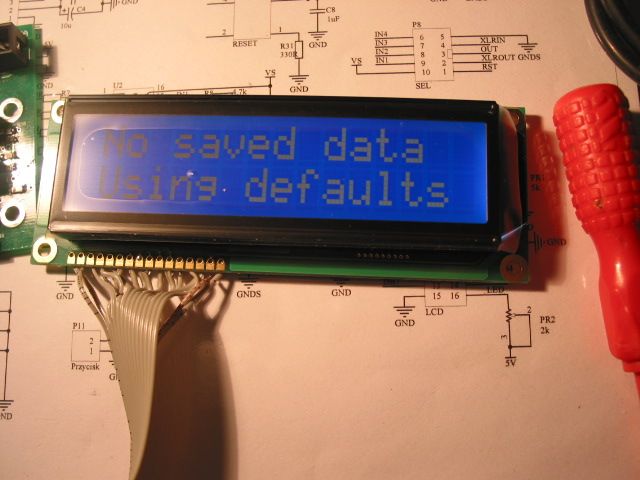

Uruchomiłem jak a obrazku.Nie działa impulsator,z pilota też,czy są jakieś procedury uruchomienia ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pittt]

Coś poknociłeś, powinno działać od "kopa" (impulsator) bo pilota trzeba zaprogramować. Spróbuj podać impuls ręcznie (masa na jeden z pinów podających). Jaki masz impulsator?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woldo4]

dokładnie ten o który podał jar1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Pozamieniaj kabelki od impulsatora, to musi zadziałać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woldo4]

niestety żadna opcja z impulsatorem nie pomaga,czy możliwe że podłączyłem żle wyświetlacz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Podejrzewam, ze wszystko jest OK tylko nie podłączona jest masa do pinu VIN. Trzeba to zrobić w przypadku, gdy nie masz wlutowanego układu z przekaźnikiem.

Po prostu program startuje po włączeniui zasilania i jak dochodzi do punktu sprawdzenia poziomu napiecia na VIN w przypadku, gdy nie jest równe 0 rozłacza przekażniki i wylatuje z pętli programu. Czyli wisi...

Pisałem o tym w dokumentacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Maja 2014 przez jar1

[woldo4]

Dzięki jar1, wlutowałem przekaźnik wszystko działa jak trzeba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Dzięki jar1, wlutowałem przekaźnik wszystko działa jak trzeba.

Super :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Dzisiaj przyszły do mnie pytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Dzisiaj wysłałem płytki. Proszę na maila potwierdzenie, ze doszły i ilości się zgadzają. Było tego trochę i chciałbym wiedzieć, czy się gdzieś nie pomyliłem.

Od jutra, przez 4 dni będę niedostepny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Maja 2014 przez jar1

[jar1]

Jesli chodzi o płytki XLR, to pasuja tam np. takie gniazda (jesli ktoś bedzie montował bezpośrednio na pcb):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Widzę, zę są jeszcze trafa do tego przedwzmacniacza:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tego tańszego wypróbowałem osobiście w ostatniej wersji - jest w porządku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pittt]

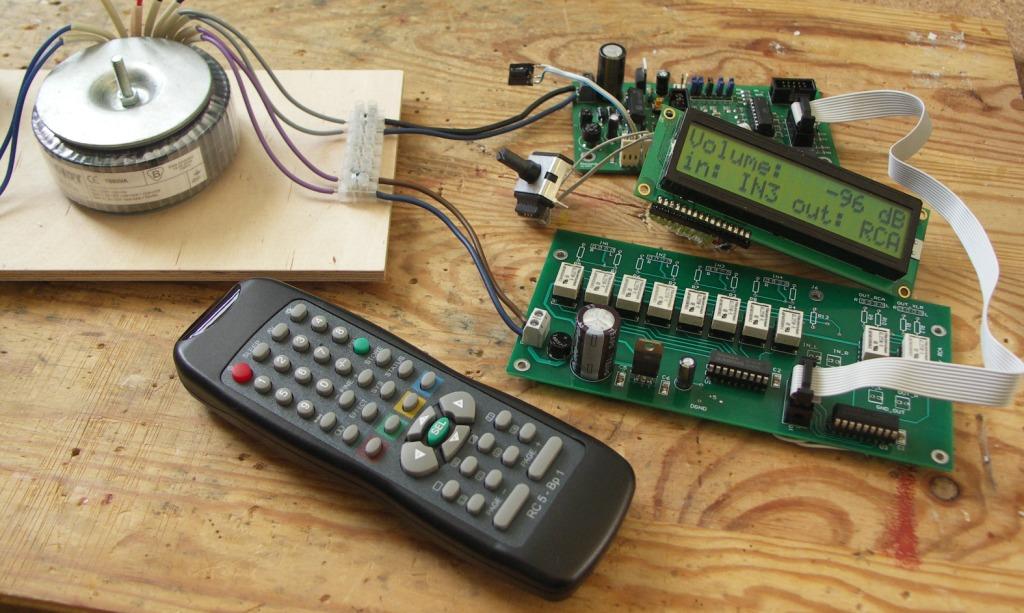

Selektor polutowany, śmiga aż miło ;) Jeszcze moment i poskładam wszystko w jedną całość i wrzucę jakieś foty,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekt]

Selektor polutowany, śmiga aż miło ;) Jeszcze moment i poskładam wszystko w jedną całość i wrzucę jakieś foty,

pitt - prosiłbym o zdjęcie zmontowanego selektora, bo mam wątpliwości jak powinny być wlutowane przekaźniki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Czerwca 2014 przez jarekt

[jar1]

A jakie masz przekaźniki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pittt]

Przekaźniki wlutowujesz paskiem od strony wejść - tak jak masz znaczek na płytce.



Ja kupiłem NEC EA2-5T- na papierze lepsze od Zettlerów:))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Czerwca 2014 przez pittt

[jarekt]

A jakie masz przekaźniki?

Zettler AZ850P2-5

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Na obudowie przekaźnika nadrukowana jest linia z jednej strony wskazuje piny 1 i 10, do których powinen być dołączony plus zasilania. Na płytce selektora to ta ściezka, która wychodzi ze stabilizatora i łączy wszystkie piny 1 i 10 przekaźników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Czerwca 2014 przez jar1

[jarekt]

OK, dzięki.



jar1 - na zdjęciu powyżej jakie są zastosowane przekaźniki? Widzę, że są w podstawkach. Gdzie można takie kupić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Te przekaźniki to takamishawa fujitsu, kiedyś kupiłem w zamówieniu grupowym jako odpowiedniki do az. Miałem, to uzyłem ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Podstawki kiedys kupiłem w TME - teraz nie ma. Ostatnioi kupiłem na allegro, ale okazało się, ze przyszły jakieś w minidip a nie zwykłe dip. i są za małe. ;)

Jeśli nie przewiduje się manipulowania przekaźnikami, lepiej wlutować bez podstawek. Zawsze to mniej złącz po drodze sygnału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jarekt]

Mam pytania do autora projektu.

1. Regulacja PGA jest w zakresie -96dB do +32dB. 100% sygnału wejściowego na wyjściu jest przy ustawieniu 0dB czy 32dB.

2. Czy zwory Z1 i Z2 w sterowniku mają być zwarte?

3. Mam selektor RCA i konfigurację: sygnał wejściowy podpięty do wejścia IN1, sygnał wyjściowy z wyjścia RCA selektora podpięty do wzmacniacza. Do wyjścia oznaczonego na selektorze XLR nic nie podpięte. Jeśli wybrane wyjście A - wszytko OK, jeżeli jednak przełączę na pilocie wyjście na B (XLR-to niepodpięte) to słyszę brum i przesłuchy sygnału podanego do IN1. Na razie wszystko zmontowane na desce. Co może być nie tak?

4. Chcąc połączyć w jednej obudowie PGA (wraz ze sterownikiem i selektorem) i Ugodę, jak prawidłowo powinno się poprowadzić masy i sygnały pomiędzy płytkami. Ugodę mam w wersji - każdy kanał zasilany z osobnego transformatora

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ad.1 !00% jest dla 0DB

Ad.2 Zwory pozostawić niezwarte. Są dla ewentualnych przypadków łączenia sterownika z innymi rozwiązaniami dla selektora i PGA.

Ad. 3. Jest w porządku. Jak przełaczasz na Wyjście B, to a jest rozłaczane. Wtedy wejście wzmacniacza na pełnej oporności wejściowej łapie sygnały "z powietrza"



Ad.4. Nie da się prosto i jednoznacznie tego ując i opisać. Ja jednak preferowałbym te urządzenia w osobnych obudowach.
