Przedwzmacniacz z regulacją wzmocnienia– PGA z buforem FET

[pittt]

Moja wariacja na temat tego przedwzmacniacza, prawie skończona, zdjęcie z kalkulatora :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

No fajnie.

Czy masę audio podłączoną do obudowy masz przez opornik w selektorze (jak widzę)?

Proponuję przy gnieździe sieciowym dać kondensator np. 2,2n ceramiczny, odkłóceniowy (X1, Y1) pomiędzy linię a neutral. U mnie efekt zawsze na spory plus.

[pittt]

Masę audio podłączyłem na razie i na szybko, bezpośrednio od masy wejść do budy. Może dać jakiś filtr przeciwzakłóceniowy przed trafem?

[jar1]

Filtry kiedyś próbowałem, ale efekt był raczej nie taki, jaki oczekiwałem. ;) Te niewielkie, niebieskie kondesatorki na gnieżdzie zasilającycm są naprawdę super do tego celu. Są w TME. Słychać zmianę dość wyraźnie ;)

Ja mam w swojej wersji z metalową obudową połączoną do obudowy masę z pcb pre niedaleko wejścia przewodów zasilających bezpośrednio do obudowy w tej okolicy.

Ale tu można eksperymentować.

[jar1]

Moja wariacja na temat tego przedwzmacniacza, prawie skończona, zdjęcie z kalkulatora :)

A skąd wziąłes nakrętke do tego impusatora?

[pittt]

nakrętka + podkładka są w zestawie z impulsatorem w tme :)

[300tysiecy]

Moja wariacja na temat tego przedwzmacniacza, prawie skończona, zdjęcie z kalkulatora :)

No wszystko ładnie ,jedyne co bym zmienił to gałka(pokrętło) impulsatora.Mi to na fotce bardziej kojarzy sie ze sprzetem serwisowym niżli audiofilskim odsłuchowym ale to juz indywidualne upodobania.No i gratulacje za pomysł z mocowaniem frontu-bez widocznych śrub czyli mistrzostwo świata a nie pójście na łatwiznę.U mnie będzie podobnie;)

Edytowane 7 Czerwca 2014 przez 300tysiecy

[adigrzelczak]

Koledzy właśnie planuję rozmieszczenie elementów w moim nowym preampie. Część z Was juz złożyła ten pre i wie w jakim stopniu uklad podatny jest na zaklocenia pochodzące od przewodow napiecia zmiennego oraz od traf. Czy takie rozmieszczenie bedzie dobre? Oczywiscie przewody od trafa będą odpowiednio ułożone i przyciętne. Gniazdo AC bedzie po lewej stronie przy preampie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Czerwca 2014 przez adigrzelczak

[adigrzelczak]

Taki uklad chyba bedzie trochę lepszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Masz duzo róznych rzeczy w jednej obudowie. Co już stanowi duże wyzwanie. ;)

Co tan jest?

[adigrzelczak]

Masz duzo róznych rzeczy w jednej obudowie. Co już stanowi duże wyzwanie. ;)

Co tan jest?



Od prawej DAC na PCM1704 dalej płytka analogówki Discrete do DACa a pozostale to już wiadomo :-)

Urządzenie będzie posiadało 3 wejścia ponieważ pod czwarte podłączony będzie sygnał z analogówki DACa.

[jar1]

Ja unikam ładowania kilku zaprojektowanych pod osobne urządzenia układów w jedną obudowę. Bo problemy wzajemnej interferencji sa trudno do ogranięcia i dobrego rozwiązania.

Nad czyms takim powinno się zastanawiać już na etapie projektu i tak projektować poszczególne elementy w całość, by można było traktować to jako jedne urządzenie.

Ale cóż zrobić. ;)

[adigrzelczak]

No nic, spróbuję tak jak jest. Jak coś będzie nie tak to wyrzucę DACa z obudowy.

Nie chcę mnożyć w domu skrzynek bo już mam 2 pełnowymiarowe monobloki, do tego DAC, PRE, odtwarzacz plików, konwerter USB/SPDIF trochę tego za dużo...

[jar1]

generalnie tam, gdzie sa małe sygnały problemy zakłóceń są największe.

[adigrzelczak]

Jak wygląda sprawa kondensatora 4,7uF na wejściu preampa, czy mocno ograniczę pasmo stosując 2,2uF?

Te 4,7uF MKP są bardzo duże i nie mam jak ich upchnąć.

[jar1]

Jeśli masz kondesator wyjściowy w dac, to nie jest konieczny.

2,2uF wystarczy.

Dla 10k opornosci wejściowej 2,2 uF to spadek 3dB jest zdaje się przy ok 8Hz. Dla sprawdzenia można przeliczyć

f=1/2PiRC

[adigrzelczak]

Nie mam na wyjściu DACa stąd moje pytanie. Poza tym może zdarzyć się sytuacja, że podłączę inne źródło pod jedno z 3 pozostałych wejść które nie będzie miało kondensatora na wyjściu i będzie problem.

Planuję jeszcze podmienić stabilizatory w prestabilizacji na LT317/337 i zasilić z nich na wejściu bufor na Muses8820. Zobaczę czy bufor coś polepszy/pogorszy.

[jar1]

Nie mam na wyjściu DACa stąd moje pytanie. Poza tym może zdarzyć się sytuacja, że podłączę inne źródło pod jedno z 3 pozostałych wejść które nie będzie miało kondensatora na wyjściu i będzie problem.

Planuję jeszcze podmienić stabilizatory w prestabilizacji na LT317/337 i zasilić z nich na wejściu bufor na Muses8820. Zobaczę czy bufor coś polepszy/pogorszy.



Taki bufor ja bym dał raczej na wyjściu daca i stamtąd go zasilił.

Dokładając bufor do pcb pre i podłączając się do jej zasilania rozwalisz całą spójność zasilania i masy. Ale to Twój wybór. ;)

[adigrzelczak]

Ja nie wkladam tego na stałe tylko chcę wypróbować kilka wariantów. Na początku poslucham bez bufora. Urzadzenie w 99% bedzie używane jako calosc czyli dac + pre wiec tutaj bufor nie bedzie potrzebny. Przydałby sie pewnie przy podłączeniu innego odtwarzacza. Ale dziekuje za sugestię.

[andrejos1]

Jeśli ma ktoś z was na zbyciu ten projekt to Pradze o info na pw.

[andrejos1]

Miało być 'proszę'

[deuter]

Mam na zbyciu komplet płytek, szczegóły w kostkach do wzięcia

[r1212]

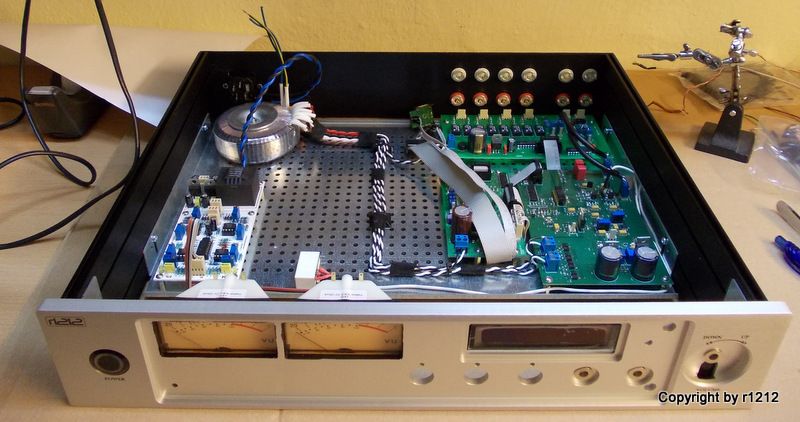

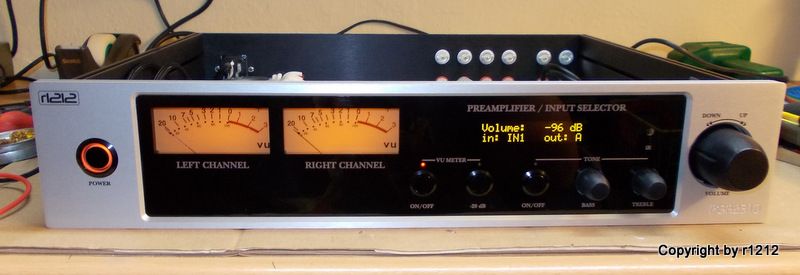

W końcu i ja zacząłem składać. Do końca jeszcze zostało trochę pracy, ale zarys już jest :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sms]

Pięknie ułożone, ja na razie jestem na tyle zadowolony z bufora fet wg veterana i drabinki że nie patrzę na inne pre ale ten na pewno złożę bo powinien trafić w gusta. Front jak by znajomo wyglądał, czy nie jest czasem z modu ?



Wysłane z mojego LG-D802 przy użyciu Tapatalk

[r1212]

Pięknie ułożone, ja na razie jestem na tyle zadowolony z bufora fet wg veterana i drabinki że nie patrzę na inne pre ale ten na pewno złożę bo powinien trafić w gusta. Front jak by znajomo wyglądał, czy nie jest czasem z modu ?



Wysłane z mojego LG-D802 przy użyciu Tapatalk

Tak, obudowa i obróbka z modushop.pl

[jar1]

Jestem pod wrazeniem. To na białej płytce to sterowanie wskaźników?

[notoryczny]

Powinieneś swoją pracę umiescić w wątku 'nasze konstrukcje DIY" tego typu wykonania obalają mit, że DIY jest siermiężne, brzydkie. Gratulacje ))

[sms]

Tak, obudowa i obróbka z modushop.pl



Właśnie tak mi się wydawało że na fb się nią chwalili

[r1212]

Jestem pod wrazeniem. To na białej płytce to sterowanie wskaźników?

tak, biała płytka od sterowania VU metrów.

[jar1]

Widzę, ze jeszcze chcesz wstawić regulację tonów. Na wejściu czy wyjściu?
