Nie działające bnc w dac

[thomaz]

Witam

Mam niesprawne bnc w dacu.Toslink i usb działają.Do bnc podłaczam cd za pmocą przejściówki rca bnc ale brak sygnału.

Co mogło ulec uszkodzeniu i czy naprawa jest możliwa?Dac to matrix mini-i.Na płytce nie widać jakiegokolwiek uszkodzenia mechanicznego.

Pozdrawiam

[porlick]

Sprawdź "przejście" w przewodzie z założoną przejściówką bnc.

[zjj_wwa]

Jeśli toslink działa, to BNC też powinno działać, bo toslink ma kilka dodatkowych elementów, po czym "podaje" sygnał na te obwody, do których "na wprost" idzie sygnał z BNC ( RCA chyba raczej ? ). Tak więc spokojnie, posprawdzasz tu i tam, sytuacja się wyjaśni. Sprawdź to "przejście", jak wyżej.

[thomaz]

Diagnoza postawiona.Coś robi zwarcie na wtyczce bnc w środku.Miernik wkońcu się do czegoś przydał :)

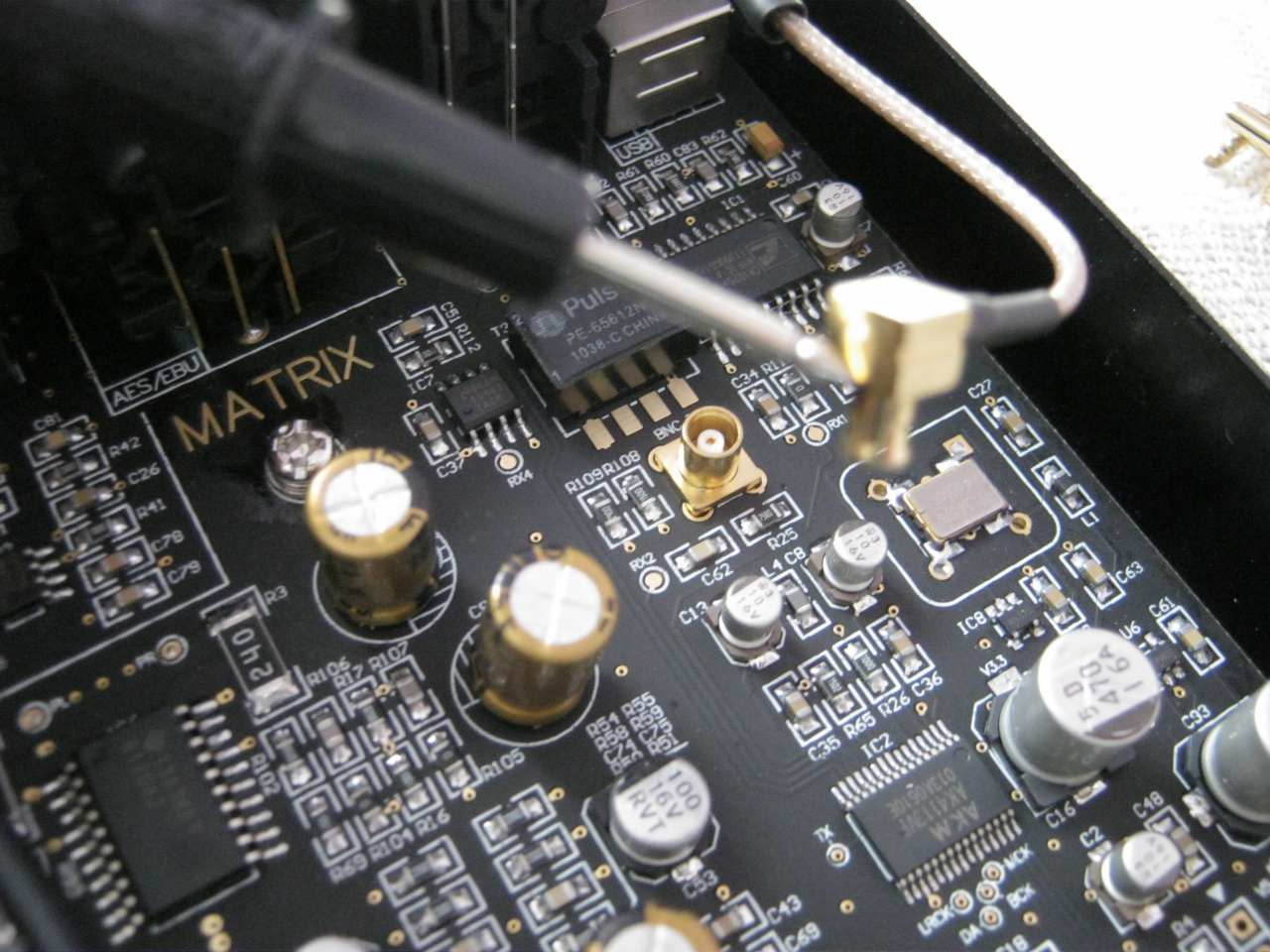

Zrobiłem zdjęcia tej wtyczki.Po podłączeniu przewodu miernika do srodkowego przewodu rca i drugiego do obudowy

bnc był dzwięk w mierniku czyli jakieś zwarcie.Wyjołem wtyczke i wlozylem troszke slabiej i sygnał zniknął.Podłączylem do tunera dac i pokazuje 48000 czyli sygnał na bnc pojawił sie :).Jak docisnie sie mocniej tą wtyczke to znowu piszczy i brak

sygnału.Coś chyba robi jakieś zwarcie na plytce matrixa z dołu obudowy bo po podlaczeniu miernika do odpiętego przewodu nie ma zwarcia.Trzeba chyba bedzie zajrzeć pod spód plytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Benpe]

Upewnij się, czy oporność 75Ohm dla miernika nie jest powodem do piszczenia. Niektóre mierniki dają pisk od 100Ohm w dół.

Gniazdo BNC powinno być terminowane rezystorem 75Ohm (R25?).

[januss73]

To nie zwarcie, przecież pierwotne transformatora ma w granicach 1oma dla dc.



Jesteś pewny, że masz prawidłowy sygnał z tego tunera? Może sprawdź inne źródo po rca.

[thomaz]

Nie wiem czy to zwarcie czy coś innego nie jestem elektronikiem ale miernik umiem obsługiwać :)

Jeżeli wsadze wtyczke leciutko to jest sygnał w dacu :)Wystarczy leciutko docisnąć wtyczke i sygnału nie ma a na

mierniku piszczy tak jak na pierwszym zdjęciu.Coś na 100% jest z tą wtyczką a z tego co pokazuje miernik to sygnał

przebija po dociśnieciu wtyczki.Ja nie mierzyłem opornosci tylko "przejscie" w przewodach.

[januss73]

A ty tam nie masz zwykłego wejścia RCA? Może BNC jest stricto do AES/EBU i z amplitudą SPDIF zwyczajnie nie będzie grać przez to wejście.



Piszczy ci bo wejście idzie na trafko impulsowe, a ono jest praktycznie zwarciem dla DC więc i dla miernika. Jak lekko wsadzisz, to łączy tylko jeden biegun, więc wtedy nie piszczy.

[thomaz]

Teraz jest wsadzone normalnie i nie piszczy załączam zdjecie dla pewności.Dac widzi sygnał z cd przez bnc.

Wystarczy ze leciutko docisne i jest przebicie i dac nie widzi sygnału z cd.Wtyczka na plycie do wymiany?Rca spdif tam nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[thomaz]

A ty tam nie masz zwykłego wejścia RCA? Może BNC jest stricto do AES/EBU i z amplitudą SPDIF zwyczajnie nie będzie grać przez to wejście.



Piszczy ci bo wejście idzie na trafko impulsowe, a ono jest praktycznie zwarciem dla DC więc i dla miernika. Jak lekko wsadzisz, to łączy tylko jeden biegun, więc wtedy nie piszczy.



Jest chyba ok.Po podłączeniu cd do bnc mam sygnał i dźwięk jest ok.Ciągłośći obwodu nie ma bo nic nie piszczy w multimetrze , ale pojawiają

sie jakieś cyferki 076.Co one oznaczają?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Że masz rezystancję wejściową układu 76R. Oznacza to dodatkowo, że widziana jest ona dla DC, a niektóre źródła tego bardzo nie lubią - dlatego gra jak nie włożysz do końca - kontaktuje jeden biegun, a drugi sprzęga się pojemnościowo. Żeby grało musisz dodać kondensator w szeregu z sygnałem.

[thomaz]

Że masz rezystancję wejściową układu 76R. Oznacza to dodatkowo, że widziana jest ona dla DC, a niektóre źródła tego bardzo nie lubią - dlatego gra jak nie włożysz do końca - kontaktuje jeden biegun, a drugi sprzęga się pojemnościowo. Żeby grało musisz dodać kondensator w szeregu z sygnałem.



Fabrycznie jest ten kondensator montowany?Nie jetem elektronikiem i trudno mi to pojąć.Wszystkie matrixy mini-i tak mają?

[pawelace12]

Takie jest zalozenie konstruktora tego urzadzenia

Zalozyl ze kondensator bedzie w torze zrodla i w takim przypadku zagra lepiej

Dajmy na to w 90% przypadkow stosuje sie kondensatory sprzegajace separujace napiecie stale na wyjsciu

Tutaj widocznie go nie ma

Nie ma go tez w dacu

Trzeba dolozyc-mysle ze 1 uF MKP starczy az nadto

W zrodle lub w dacu-czyli tam gdzie sie zmiesci i bedzie wygodniej

[thomaz]

Takie jest zalozenie konstruktora tego urzadzenia

Zalozyl ze kondensator bedzie w torze zrodla i w takim przypadku zagra lepiej

Dajmy na to w 90% przypadkow stosuje sie kondensatory sprzegajace separujace napiecie stale na wyjsciu

Tutaj widocznie go nie ma

Nie ma go tez w dacu

Trzeba dolozyc-mysle ze 1 uF MKP starczy az nadto

W zrodle lub w dacu-czyli tam gdzie sie zmiesci i bedzie wygodniej



W sumie używam toslinka więc chyba dam sobie spokój z tym bnc :)Z tego co zrozumiałem

to wine ponosi wtyczka?Inni użytkownicy matrixa jakoś nie pisali o tym problemie.
