Lamm 2 wybitny przedwzmacniacz lampowy

[artw]

a można zdjęcie środka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kazik II]

a można zdjęcie środka?

To chyba jest ta konstrukcja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Azus]

Bardzo piękne, Piotr, świetnie i bardzo kunsztownie.



Jak widać bardzo fajne rzeczy dzieją sie na innym forum, i wcale sie nie dziwię,..iz to forum toleruje totalne gnojenie użytkowników.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Lipca 2015 przez Azus

[Gość piotrektychy]

Jak widać bardzo fajne rzeczy dzieją sie na innym forum, i wcale sie nie dziwię,..iz to forum toleruje totalne gnojenie użytkowników.



w pewnym momencie miałem serdecznie dosyć tego tematu i dalszego w nim udziału, jednak ostatni wpis może zmotywuje innych Kolegów do podjęcia budowy lub jej kontynuacji i zakończenia. KONIEC

[Ciechomir]

Mnie tylko i wyłącznie zmotywowałaś Ty.

Idzie idzie. Do ukończenia jeszcze trochę.

Dziękuje jeszcze raz





Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

A jakby tak dorobić wejście Phono do tego preampa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

A jakby tak dorobić wejście Phono do tego preampa?

A można precyzyjniej, bo nie wiem o co ci chodzi? Oddzielny moduł pre phono razem z pre liniowym w jednym klocku czy dwie pętle sprzężenia zwrotnego, jedno linowe to co jest w oryginale a drugie o charakterystyce RIAA? Takich konstrukcji było w przeszłości sporo szczególnie na krzemie ale również zdarzały się na lampach. Wzmocnienie Lamma w otwartej pętli pewnie wielkie nie jest bo dla pre liniowego wystarczy płytkie sprzężenie zwrotne. Ale po zastosowaniu lamp o większym wzmocnieniu może dałoby dałoby się z niego zrobić również pre gramofonowe. Dla przykładu pre phono o bardzo podobnej do Lamma konfiguracji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

A można precyzyjniej, bo nie wiem o co ci chodzi? Oddzielny moduł pre phono razem z pre liniowym w jednym klocku czy dwie pętle sprzężenia zwrotnego, jedno linowe to co jest w oryginale a drugie o charakterystyce RIAA? Takich konstrukcji było w przeszłości sporo szczególnie na krzemie ale również zdarzały się na lampach. Wzmocnienie Lamma w otwartej pętli pewnie wielkie nie jest bo dla pre liniowego wystarczy płytkie sprzężenie zwrotne. Ale po zastosowaniu lamp o większym wzmocnieniu może dałoby dałoby się z niego zrobić również pre gramofonowe. Dla przykładu pre phono o bardzo podobnej do Lamma konfiguracji.

Myślę, że 2 pętle sprzężenia zwrotnego - 2 z charakterystyką RIAA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

...gram na wersji nieco budżetowej tego pre od jakiegoś czasu, a pomału przygotowuję wersję trochę bardziej wypasioną:)

Poniżej przymiarki do rozmieszczenia w obudowie. "Peryferia" zajmują więcej miejsca od samego pre, brakuje jeszcze selektora i trafo...Ciężko to zmieścić w obudowie o typowych wymiarach, zastanawiam się nawet nad przeniesieniem zasilaczy HV na wierzch obudowy do perforowanych puszek, podobnych jakie się stosuje na trafo. Miało by to dobry wpływ na odprowadzenie temp z radiatora jak i klimat w samej obudowie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

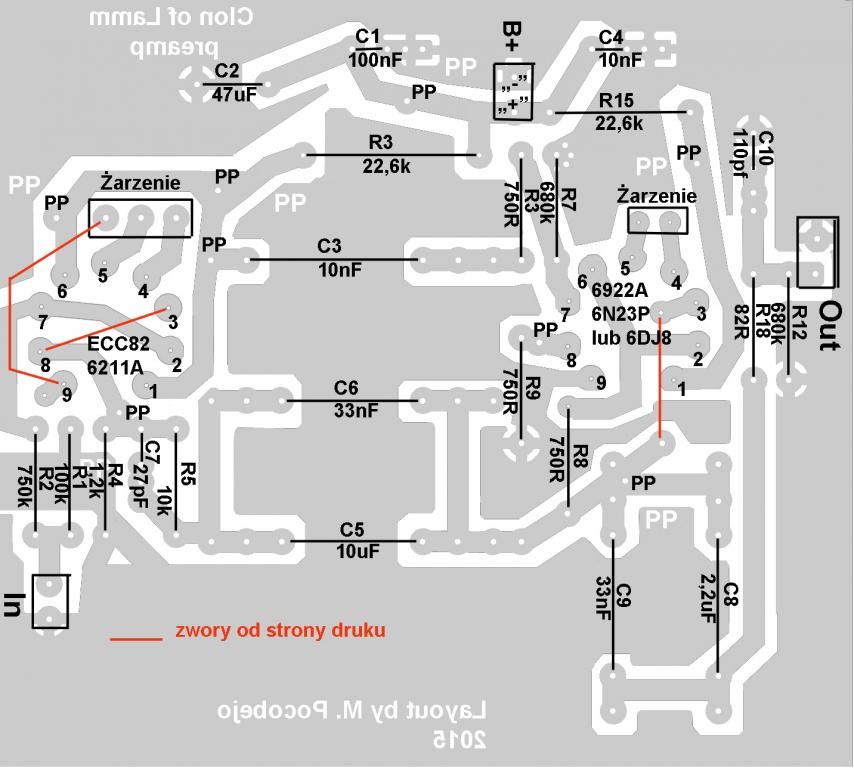

PCB pre wg. Piotra, pcb zasilacza HV wg oryginału z DIYaudio (odwrócony 1 tranzystor tak by zastosować 1 duży radiator) + filt CRC, pcb żarzenia wg pierwszej wersji salasa , opracowanie jednego z forumowiczów (H. Kwinto)

Wszystkim dziękuję za udostępnienie materiałów!



W najbliższych dniach trawienie laminatu i uruchamianie zasilaczy:)



Pozdrawiam wszystkich Towarzyszy z placów budowy!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

...gram na wersji nieco budżetowej tego pre od jakiegoś czasu, a pomału przygotowuję wersję trochę bardziej wypasioną:)

Poniżej przymiarki do rozmieszczenia w obudowie. "Peryferia" zajmują więcej miejsca od samego pre, brakuje jeszcze selektora i trafo...Ciężko to zmieścić w obudowie o typowych wymiarach, zastanawiam się nawet nad przeniesieniem zasilaczy HV na wierzch obudowy do perforowanych puszek, podobnych jakie się stosuje na trafo. Miało by to dobry wpływ na odprowadzenie temp z radiatora jak i klimat w samej obudowie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PCB pre wg. Piotra, pcb zasilacza HV wg oryginału z DIYaudio (odwrócony 1 tranzystor tak by zastosować 1 duży radiator) + filt CRC, pcb żarzenia wg pierwszej wersji salasa , opracowanie jednego z forumowiczów (H. Kwinto)

Wszystkim dziękuję za udostępnienie materiałów!



W najbliższych dniach trawienie laminatu i uruchamianie zasilaczy:)



Pozdrawiam wszystkich Towarzyszy z placów budowy!

Jeżeli robisz napięcia stabilizowane Salasem, to koniecznie wyrzuć radiatory na zewnątrz obudowy.

Ja dałem w moim Aikido Salasy do wnętrza i w środku obudowy miałem piekarnik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

Jeżeli robisz napięcia stabilizowane Salasem, to koniecznie wyrzuć radiatory na zewnątrz obudowy.

Ja dałem w moim Aikido Salasy do wnętrza i w środku obudowy miałem piekarnik.



Tak - to są Salasy, mkII. Jak już pisałem rozważam umieszczenie ich w "przewiewnych" puszkach na górze obudowy. Po pierwsze primo z powodów jakie wymieniłeś (czytałem stosowny wątek) a po drugie primo - by nie ugotować elektrolitów (są na 85*) no i po trzecie primo - mało miejsca w środku:)

Z drugiej strony widzę, że Piotrek ma wszystko w jednym puzderku, z mniejszym radiatorem i żyje - moc wydzielana na radiatorze zależy od kilku czynników - jakie napięcie miałeś z trafo i jakim zasilałeś swoje Aikido?

Co myślicie o wysunięciu lamp ponad obudowę - czy ma to negatywne skutki w postaci zwiększonej podatności na zakłócenia z otoczenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Sierpnia 2015 przez FERB

[Gość piotrektychy]

Bez przesady z tym grzaniem, przy zastosowaniu 1 zasilacza na 2 kanały mamy raptem 40mA, przy oddzielnych zasilaczach po 30mA na kanał, razem 60mA.

W swoim mam dwa salasy, dwa żarzenia i wszystko wewnątrz obudowy, owszem jest ciepło ale bez efektu "piekarnika" , może z 40stC

[D.O.M.]

U mnie dwa "Salasy" stabilizowały napięcia anodowe - osobno na każdy kanał. Na wejściu ok.310V, zasilanie anodowe Aikido 290V.

We wnętrzu temperatura dochodziła do 70stopni C.

Z tego powodu, po kilku miesiącach wywaliłem Salasy i dałem zasilacz lampowy Audio Note M2X Power Supply + żarzenie stabilizowane osobno dla każdej lampy na LM317. Temperatura we wnętrzu ok. 35stopniC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

OK - po uruchomieniu zrobię próbę w jakiejś zastępczej obudowie po starej Diorze i przekonam się jak będzie u mnie. Potem zdecyduję jakie rozwiązanie zastosować finalnie.

Dzięki Panowie!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

Zainspirowany wpisem DOM odnośnie temperatury Salasa postanowiłem sprawdzić jak to u mnie jest faktycznie z tym grzaniem.

Poniżej fotki i tak :

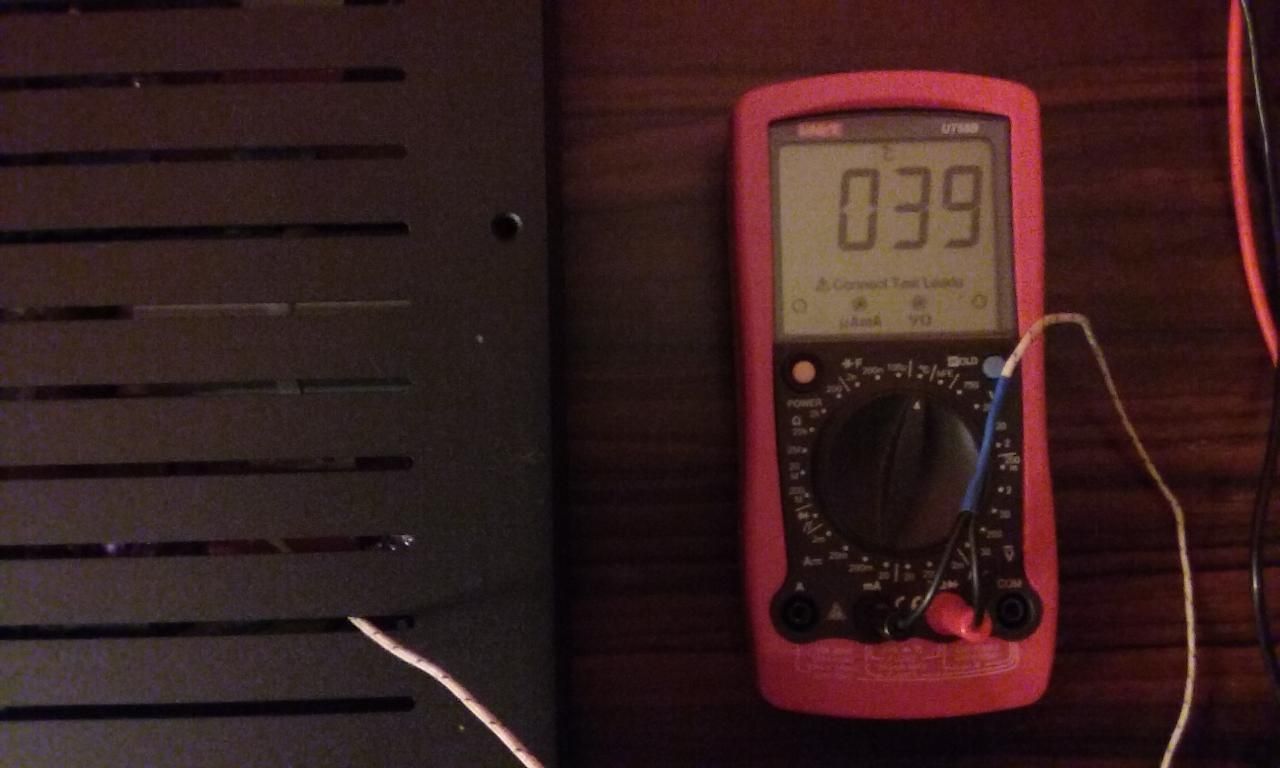

39 stC mierzone pomiędzy lampami

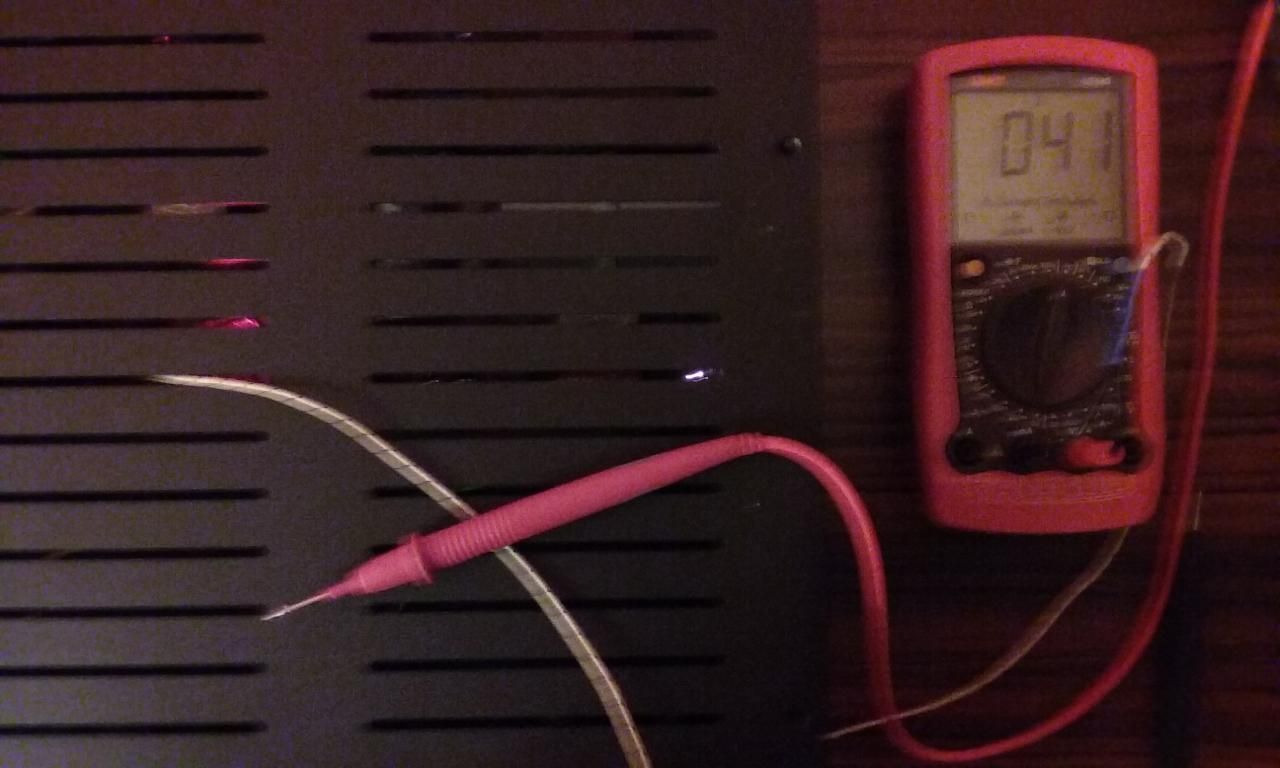

41 stC mierzone bezpośrednio nad radiatorem IRF840 Salasa - sonda dotykała radiatora

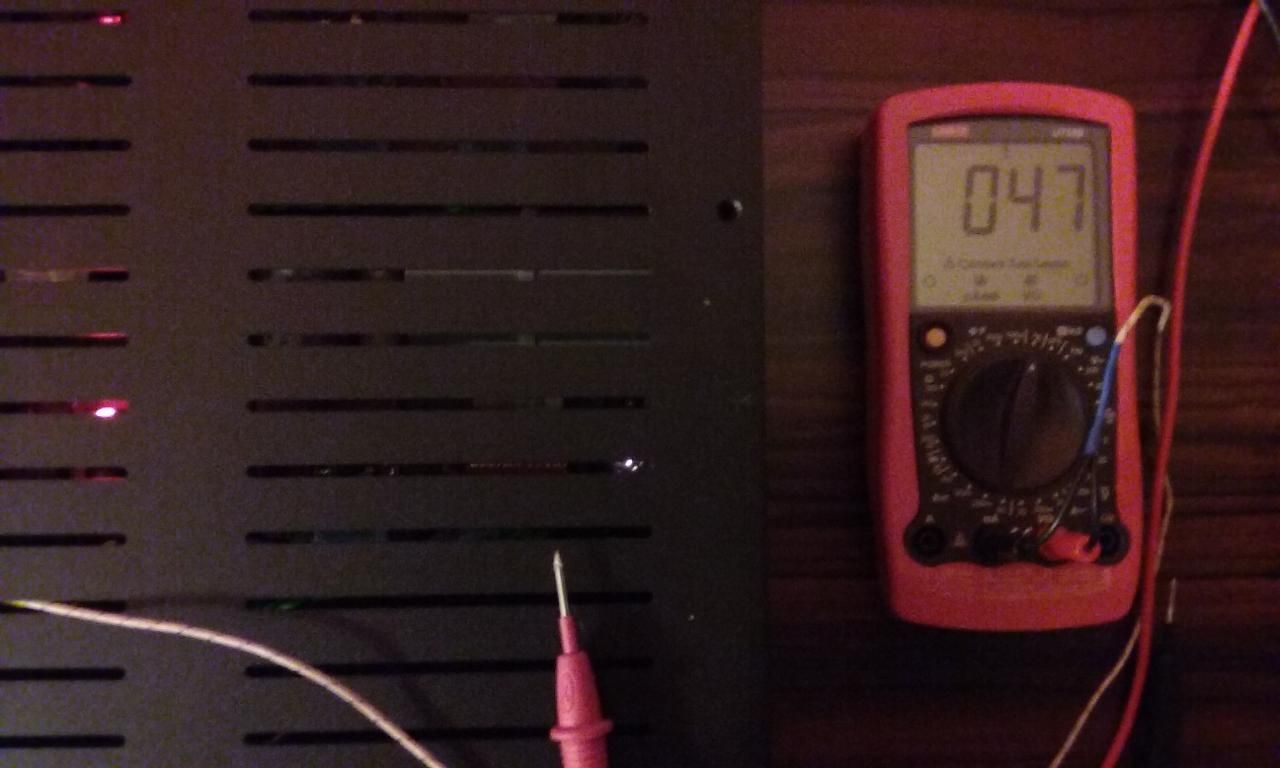

47 stC mierzone bezpośrednio nad radiatorem tranzystora DN2540 - sonda też dotykała radiatora

Pomiary robione w pokoju w temperaturze 24 stC i po godzinnym grzaniu przedwzmacniacza. Jak już pisałem dziwna wydawała mi się ta temperatura "jak w piekarniku" gdyż też robiłem Salas do wzmacniacza wg Broskie na 6SN7 (jako wzmacniacz do DAC) i nie miałem żadnych problemów z nadmiernym grzaniem.

Pomiary robiłem bezpośrednio na radiatorach, jednak wystarczyło sondę odsunąć kilka cm i temperatura spadała.

[moltos]

W ogóle to zagadka jakie będzie brzmienie z tą lampą.

Zagadka przestała być zagadką. Układ tylko na lampach 6N1P-EW gra i to bardzo dobrze. Jedyna różnica w stosunku do oryginalnego schematu to użycie w I stopniu pojedynczej triody a nie dwóch równolegle. Dwie ECC82 równolegle mają nachylenie charakterystyki podobne do pojedynczej triody 6N1P. Reszta w zasadzie bez zmian oprócz zasilacza, który nie ma nic wspólnego z oryginałem. Po wstępnych odsłuchach jestem zachwycony bo podzespoły w większości raczej przeciętne i byłem raczej sceptycznie nastawiony jeśli chodzi o efekt końcowy. Wydaje mi się, że to jednak topologia układu a zwłaszcza istnienie pętli sprzężenia zwrotnego decyduje o brzmieniu. Polecam zrobienie prostej wersji tym, którzy nie dysponują dużym budżetem. Naprawdę warto. Po odsłuchaniu Lucky Man w wykonaniu Emerson, Lake&Palmer dosłownie i w przenośni spadły mi kapcie dzisiaj rano.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

...widzę, że zmotywowałem Cię do eksperymentów:)

U siebie mam na wejściu standardowo dwie ECC82, a na wyjściu (tymczasowo) 6n23p, ale ostatnia jest bezpośrednim zamiennikiem ECC88, więc koła na nowo nie odkryłem:)

Po Twoim wpisie kusi mnie sprawdzić 6N1P na wyjściu...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Po Twoim wpisie kusi mnie sprawdzić 6N1P na wyjściu...

Od wczoraj poczyniłem zmiany, które odczułem na plus. Zamiast 100nF sprzęgający dałem 8,2nF i nie odczułem ubytku basu, natomiast średnica jakby wyszła do przodu. Kolega Zelo7 miał rację z tym kondensatorem 10nF.

Co do 6N1P to wobec niewątpliwej zalety jaką jest cena i dostępność tej lampy mają one zasadniczą wadę, to jest duży prąd żarzenia. Dla 3 lamp 6N1P trzeba przygotować się na co najmniej 40 W mocy transformatora aby się nie grzał za bardzo no i dość mocny stabilizator napięcia. Anodowe u mnie tylko 220V ponieważ bałem się, że przekroczę dop. napięcie żarnik-katoda dla górnej triody w II stopniu. Ale 6N1P pracuje nieźle i przy napięciach anodowych do 100V.

Dzisiaj podłączyłem słuchawki na wyjście (HD595, 50Ohm) i nawet przyjemnie się słuchało bez zauważalnych zniekształceń.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

Przyznaje, że ja również od ponad miesiąca słucham tego preampa z F5 Nelsona Passa i gra to świetnie. Dużo lepiej od AIKIDO. Dźwięk bardziej szczegółowy, precyzyjny i bardzo miły dla ucha. Na wejściu ECC82 i 6N23P na wyjściu. Płytkę tak zrobiłem by można ją było włożyć w miejsce AIKIDO.

Anodowe - 260V. Reszta układu zasilania pozostała bez zmian. Na razie, bo jestem pod takim wrażeniem jakości dźwięku z tego układu, że postanowiłem zrobić go jeszcze raz w układzie dzielonym, w osobnych obudowach zasilacz i preamp.

Zasilanie anodowe na lampach, układ z Audio Note (schemat na poprzednich stronach) i żarzenie stabilizowane osobno dla każdej lampy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

...ja też gram od jakiegoś tygodnia. Obsada lamp taka ja u Ciebie. Zasilam z dwóch Salasów mk II + żarzenie na stabilizatorach po dwie lampy na stabilizator. To muszę jeszcze dopracować - albo LT1084 albo drugi komplet zasilaczy, bo radiator ma 70 stopni:). Sytuacja też się rozwiąże przy zamianie lamp na ECC88, mniejszy pobór prądu.

Salasa uruchomiłem bez najmniejszych problemów. Najpierw sekcję prądową, potem napięciową. Części z TME. Sekcja prądowa ustawiona na 30mA/kanał. Trzyma idealnie. Napięcie wyjściowe jest stabilne, jedynie zmienia się o kilka volt przy zmianach temperatury, ale to normalne.

Wracając do kwestii temperatury - mam wspólny radiator do IRF i DN - ma on temperaturę w granicach 40 stopni, tyle, że jest na desce, ale raczej piekarnika z jego powodów w obudowie nie będzie .

D.O.M. - chciałbyś się podzielić informacją jakie wartości i typy kondensatorów zastosowałeś w LAMM?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[D.O.M.]

Dobra, parę fotek mojego aktualnego clona Lamma.

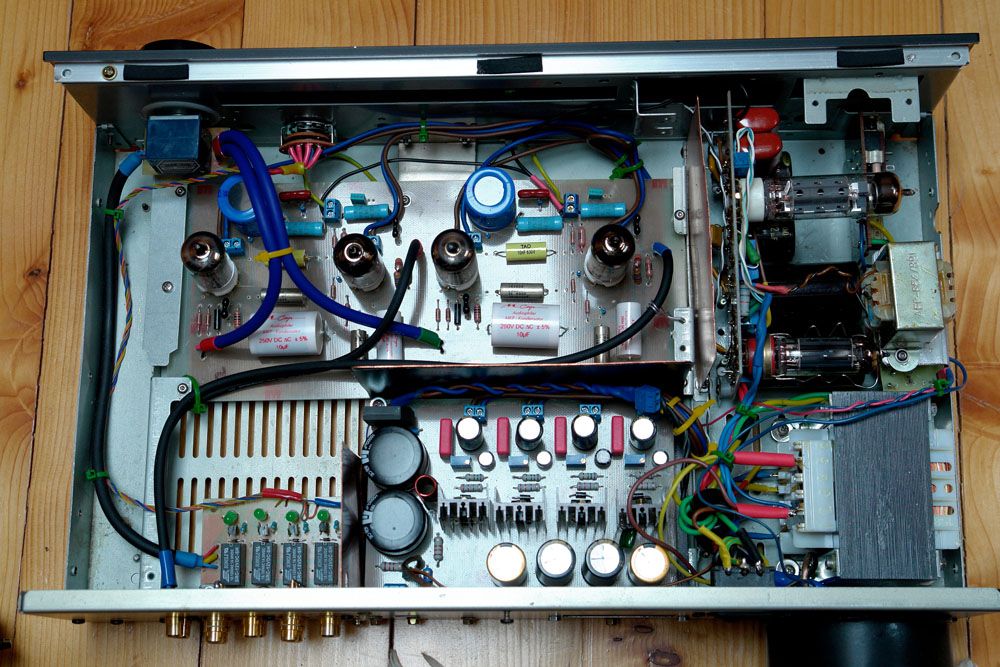

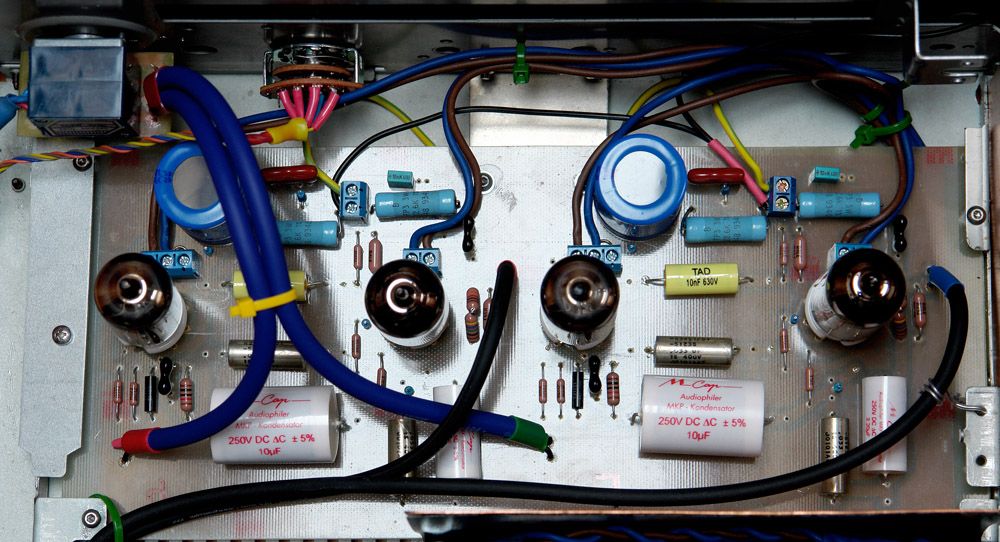

W kolejności: obudowa preampa, wnętrze, płytka Lamma, miejsce gdzie on gra i opis elementów.

Jak widać są dwa transformatory, jeden od pana Ogonowskiego do zasilania zasilacza anodowego, drugi na zewnątrz, do zasilacza żarzenia.

Widać jeszcze dławik a pod nim jest jeszcze jeden transformatorek do zasilania selektora wejść.

Typy kondensatorów widać na zdjęciach.

Tak jak już wcześniej wspomniałem jesienią zrobię go jeszcze raz w układzie dzielonym; osobno preamp i osobno zasilanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]



..bardzo dziękuję!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adamgdansk]

Przepraszam za niecodzienne pytanie - ale czy ten pre klon-lamm już funkcjonuje w powszechnym obiegu? czy ktoś jest w stanie ocenić czy preamp wystawiony na allegro (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) to coś wartego uwagi? ;)

czy ten klon Lamm serio brzmi tak rewelacyjnie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Jeżeli ktoś chce posłuchać , jak gra klon Lamma na bardzo wysokich komponentach ,to zapraszam na AS do pokoju DIY . Hotel sobieski p.103 (chyba)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adamgdansk]

a jak ktoś nie będzie na AS? ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

gra klon Lamma na bardzo wysokich komponentach



Co to jest 'bardzo wysoki komponent'?

Edytowane 4 Listopada 2015 przez JanF

[zelo7]

Np Duelund silver foil WAX PIO , Np Black Gate , Np Siemens CCa, itp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

A jakie lampy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

CCa ,i Mulardy na wejściu i the best prostownik 6x4 GEC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

CCa ,i Mulardy na wejściu i the best prostownik 6x4 GEC



A masz złoty drut w transformatorze sieciowym, to jest odlot, srebrny drut się nie umywa!
