Lamm 2 wybitny przedwzmacniacz lampowy

[mateuszek]

obudowa jest zaprojektowana pod ten konkretny przedwzmacniacz

mozesz zdradzic gdzie takie obudowy robia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

mozesz zdradzic gdzie takie obudowy robia?



ja też jestem ciekawy:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

coś mi się zdaje, że kilka następnych obudów będę miał za darmo ;) zapytałem wykonawcę czy mogę podać na forum, różnie to bywa, jak nie to na pw

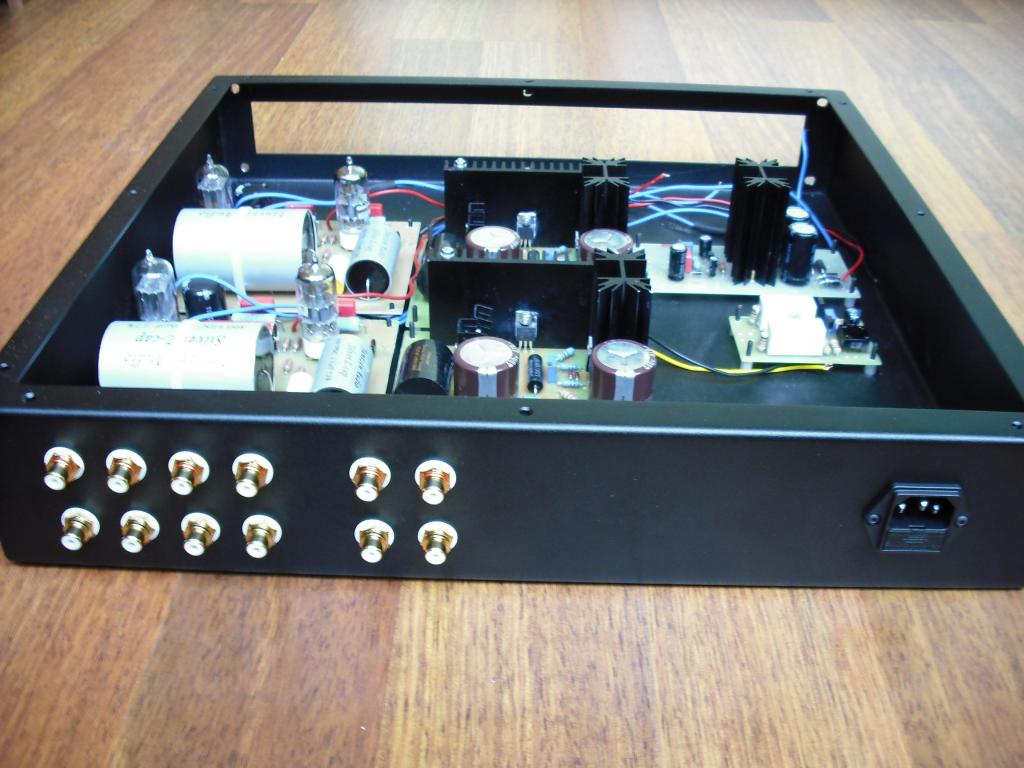

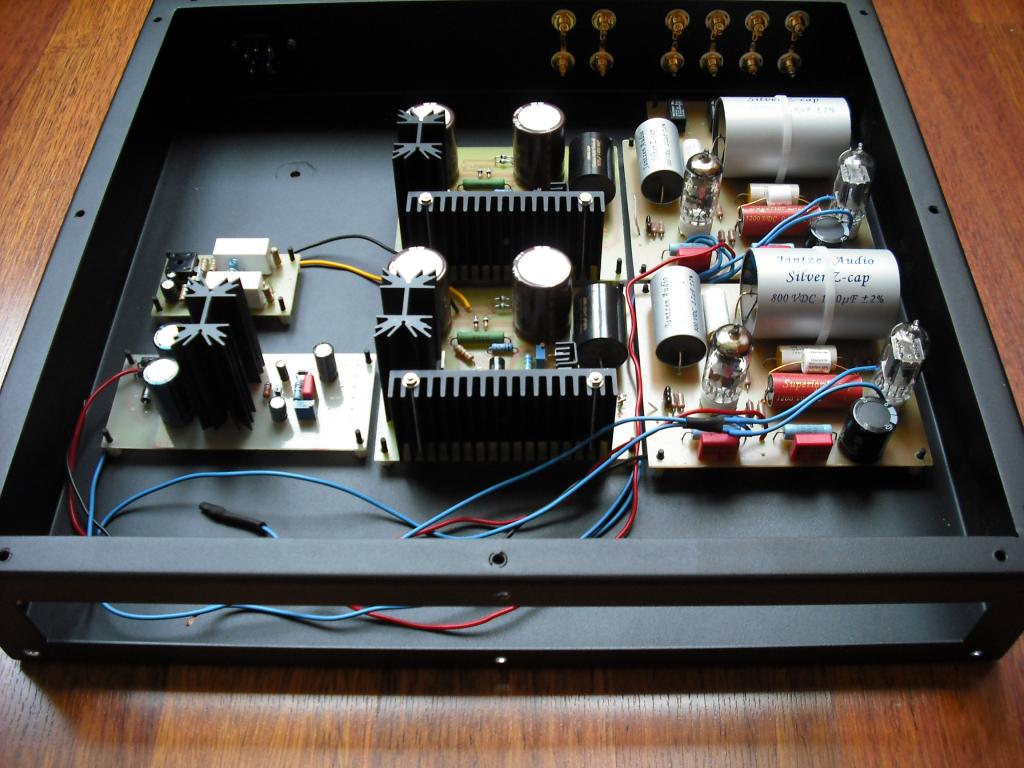

płytki już w obudowie, gniazda Neutrik, teraz okablowanie, obudowa spora, ale na niej będzie stał jeszcze odtwarzacz CD, oczywiście odtwarzacz dopiero "się robi"



Paweł

[email protected]

Edytowane 6 Marca 2015 przez piotrektychy

[cezar504]

to i ja ulepiłem coś według schematu,jeszcze trochę brumi.

chyba to wina żarzenia lamp,bo podłączyłem tak trochę dziwnie 12,6V n 6922 zmostkowane .

mam pytanko piny nr9 je zostawić lużno,tzn nie lutować .czy podłączyć do minusa?.





brum opanowany,podłączyłem masę zasilania anodowego z masą żarzenia i jest git.

dzięki za schemat panowie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Marca 2015 przez cezar504

[cezar504]

poprawka 6922 żarzenie podłączyłem szeregowo,tak aby całość zasilić 12,6V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

jakie wrażenia z odsłuchu ?

[cezar504]

Muszę przyznać ze jest niesamowity.

Po pierwsze co się rzuca w uszy to detalicznosc aż do bólu,bardzo szeroka scena,instrumenty wybrzmiewaja rewelacyjnie,i jest,nie wiem jak to nazwać ,mroczny?,coś jak dobrze wychowany człowiek.

Muszę tylko zasilacz anodowy wymienić,bo ten ci mam to jakieś guwno z ebay-ja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lulu]

Muszę przyznać ze jest niesamowity.

Po pierwsze co się rzuca w uszy to detalicznosc aż do bólu,bardzo szeroka scena,instrumenty wybrzmiewaja rewelacyjnie,i jest,nie wiem jak to nazwać ,mroczny?,coś jak dobrze wychowany człowiek.

Muszę tylko zasilacz anodowy wymienić,bo ten ci mam to jakieś guwno z ebay-ja.



jeśli przez u to rzeczywiście guw..., przez o kreskowane byłoby b. dobrze :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

Robię zamówienie do hificollective na potencjometry do pre, audio note 100k. Zamawiam w środę wieczorem, jak ktoś chce się dołączyć proszę o info na pw.



http://www.hificollective.co.uk/potentiometers/audio-note-100k-potentiometer.html



PS. zamawiam wyłącznie potencjometry AN

[hi_aro]

Tydzień temu miałem okazję posłuchać, na moim systemie, wariacji Lamm by @cezar504.

Zestaw zawierał

- kolumny 3-drożne, DIY

- Pass Aleph 2 na dopingu 140W klasa A, DIY

- Pre Aleph L ver.1, DIY

- CD Philips CD304 II, NAD



Pierwsze kilka dźwięków i było już wiadomo że Lamm, absolutnie nie gra jak pre lampowe, tylko jak rasowy tranzystorowiec. W miarę słuchania było coraz lepiej. Jakoś nie odkryłem dźwięków mi nie znanych, wszystko już słyszałem, ale nie w takiej rozdzielczości.



Całe pasmo charakteryzowało się niesamowitą rozdzielczością. Szeroka scena z kilkoma planami. Rozdzielcza góra i środek pasma, bogata w mikro detale, a zarazem spokojna, nie męcząca. Dla mnie największe zaskoczenie spowodował, precyzja i nie skompresowany bas. Nie jego ilość, w porównaniu do Alph L, lecz jakość. Wcześniej myślałem że trzeba coś poprawić w moich kolumnach, ponieważ czasami potrafiło zadudnieć i bas był trochę przeciągły. Ale to była wina Aleph L. Lamm po mistrzowsku uporał się z tym zakresem. Dó miał atak, moc, rozdzielczość z niesamowitą kontrolą.



Słuchaliśmy plumkania oraz całkiem głośno rocka i elektronikę, a pomimo 4h słuchania nie było ani krzty zmęczenia, tylko niedosyt. Może jeszcze to posłuchamy, może to. Aleph 2 jako typowy A klasowy piec, ma lekkie tendencje do wyostrzania. Lamm okazał się remedium na tą przypadłość. Zgranie tych dwóch elementów oceniam bardzo wysoko.



Wariacja @ceraz504, wymaga jeszcze dopieszczenia. Czarek ma tego świadomość. Ale skoro Lamm zagrał na desce, na zasilaniu z dalekiego wschodu oraz z innymi niedociągnięciami, to jak zagra w wykonaniu docelowym.



Niebawem Czarek weźmie ode mnie DIY Krell KSA50 II, też na dopingu. Ten Krell też ma problemy z kontrolą dołu pasma. Jest moc ale brak kontroli, całkowicie. Zobaczymy jak zadziała to połączenie.

P.S.

Od tygodnia cały czas coś zmieniam w moim CD i Aleph L. Inne WO, inne kondensatory w pre. Mam wrażenie, że coś mi się popsuło w systemie:(.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Marca 2015 przez hi_aro

[cezar504]

Arku mój CD to nie NAD a ROTEL RCD1570.

Też jestem ciekaw tego KRELL jak się zgra w moim systemie,będzie też okazja potestować moje nowe kolumny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Marca 2015 przez cezar504

[moltos]

Schemat jest narysowany w taki sam sposób jak "pierwowzór" tak aby można się do niego odnieść w przypadku zmian.

Czy ten schemat jest naprawdę właściwy? Pytam, bo mam wątpliwości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Czy ten schemat jest naprawdę właściwy? Pytam, bo mam wątpliwości.



Oczywiście chodzi o ten schemat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

skoro zostałem wywołany do tablicy jako "rysownik" tegoż schematu, o co chodzi ?

[plastik1989]

skoro zostałem wywołany do tablicy jako "rysownik" tegoż schematu, o co chodzi ?

Piotrku, jakim napięciem zasilany jest ten układ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

stałym :)



Dobra, dosyć błazenady - mogę się jedynie domyślać, tu wypowiedzieć się może zelo7 i azus skoro mieli schemat i wszystkie dane oraz opracowali pcb.



Moim skromnym zdaniem jest to ok 240-250V. Dopuszczalne przez producenta wahanie napięcia zasilania wynosi +-10%, zasilacz jest niestabilizowany, więc po wtórnej stronie mamy też wahanie napięcia +-10%. Przy ok 270V, tak ciut wyżej, jakieś 274-276V powstają bardzo duże zniekształcenia intermodulacyjne, normalnie wynoszą one ok 0,15%, natomiast powyżej tych 270V skaczą na 8-9 %. Można zatem przyjąć górną granicę napięcia zasilania na 270V, przy tolerancji +-10% mamy dolną granicę na ok 220V, to tyle mojej teorii.

[moltos]

skoro zostałem wywołany do tablicy jako "rysownik" tegoż schematu, o co chodzi ?

Jest istotna różnica między wcześniejszym schematem (poniżej) a tym wskazanym. Głównie w drugim stopniu. Nie jestem na tyle biegły w układach lampowych a mam ochotę zrobić tego Lamma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

faktycznie jest różnica, mój jest ładniej narysowany

[artw]

Złudzenie różnicy wynika z innego sposobu rozrysowania opornika 750 om,ale to jest to samo( pomijając dodatkowy kondensator wyjścia)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Złudzenie różnicy wynika z innego sposobu rozrysowania opornika 750 om,ale to jest to samo( pomijając dodatkowy kondensator wyjścia)

Sorry, faktycznie tak jest. Nie przyjrzałem się dokładnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[plastik1989]

stałym :)



Dobra, dosyć błazenady - mogę się jedynie domyślać, tu wypowiedzieć się może zelo7 i azus skoro mieli schemat i wszystkie dane oraz opracowali pcb.



Moim skromnym zdaniem jest to ok 240-250V. Dopuszczalne przez producenta wahanie napięcia zasilania wynosi +-10%, zasilacz jest niestabilizowany, więc po wtórnej stronie mamy też wahanie napięcia +-10%. Przy ok 270V, tak ciut wyżej, jakieś 274-276V powstają bardzo duże zniekształcenia intermodulacyjne, normalnie wynoszą one ok 0,15%, natomiast powyżej tych 270V skaczą na 8-9 %. Można zatem przyjąć górną granicę napięcia zasilania na 270V, przy tolerancji +-10% mamy dolną granicę na ok 220V, to tyle mojej teorii.

Wielkie dzięki ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[osimar]

Nie zupełnie.

W schemacie odręcznym zamieniony jest miejscami rezystor 10k z kondem 10uF (w sprzężeniu). Kondensator 17pF powinien mieć wartość 27pF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

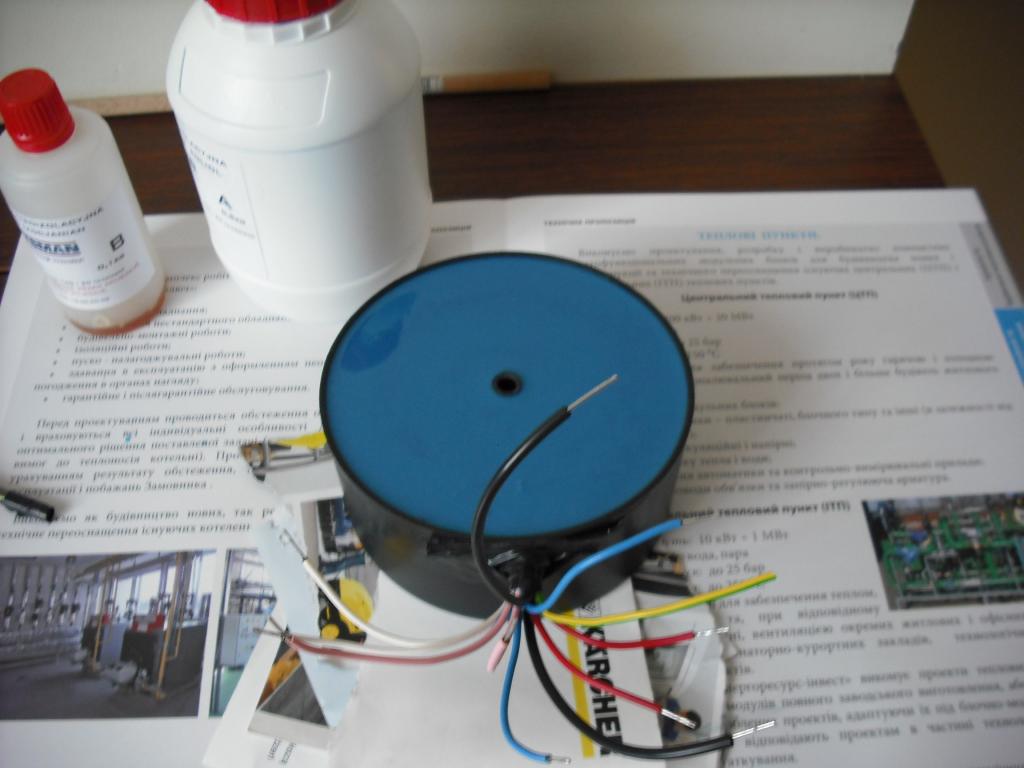

właśnie zalewam żywicą toroid, jutro go podpinam i odpalam całość

[D.O.M.]

Witam. A czym go zalałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kw]

Napisz też o puszce- ładnie się prezentuje. Sam ostatnio oglądałem rondle i garnki z nierdzewki w hipermarkecie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mateuszek]

kumpel uzyl klockow lego zamiast foremki:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

kubek tworzywowy za kilkanaście złotych kupiony w Contrans TI

żywica Huntsman do zalewania transformatorów, półelastyczna, allegro

[kw]

Zabrakło centymetra :-( . Ale sklep przyda się na później.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

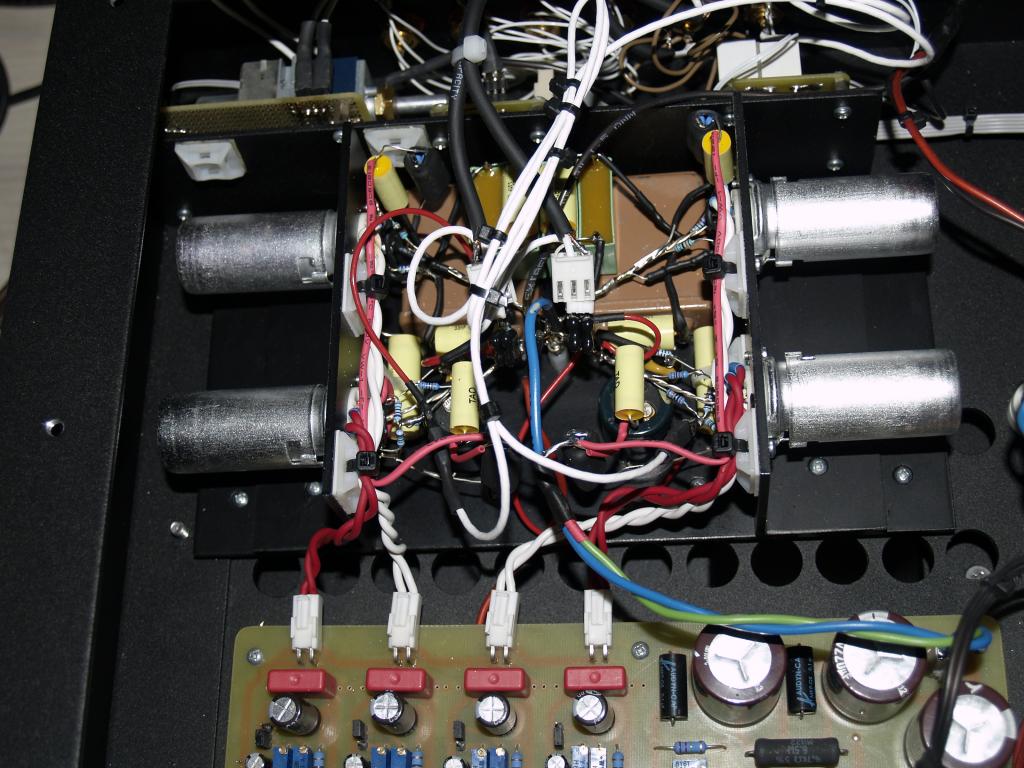

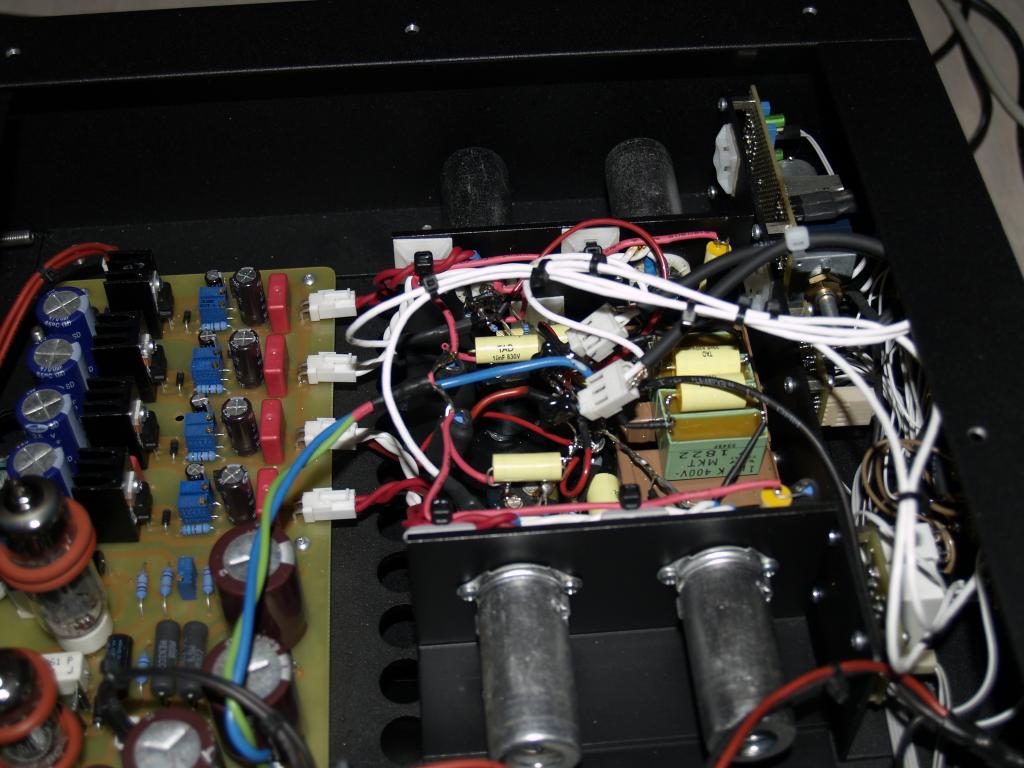

A ja wreszcie znalazłem trochę czasu i chęci żeby skończyć to co zacząłem. Zrobiłem swoją wariację na temat pre Lamm'a wg schematu piotrektychy i zelo7 i to działa:)), a działa bardzo dobrze. Rzeczywiście preamp jest wysokiej klasy. Ja jego dźwięk odbieram jako bardzo szczegółowy, kontrolowany, a za razem pozbawiony wyostrzeń i odchudzenia. Jest bardzo dobra przestrzeń i ogólnie pojęta wysoka przyjemność ze słuchania muzyki. Szczególnie pozytywne wrażenie wywarł na mnie bas, bo jest bardzo kontrolowany, nic się nie ciągnie. Jest błyskawiczne uderzenie, bez zaokrąglania i błyskawiczne wygaszenie dźwięku, reszta pasma w pozytywnym sensie lampowa. Troszkę tych lampowych preampów zbudowałem i w zasadzie nie spodziewałem się po tym pre czegoś specjalnego, no ale jestem pozytywnie zaskoczony, szczególnie charakterem tego basu.

Jakich części użyłem? Niczego specjalnego, lampy e88cc Philips SQ, 5814GE, kondensatory między stopniowe i te równoległe z rezystorami anodowymi to tanie i zaskakująco dobre brzmieniowo (IMO) TAD, w sprzężeniu mieszanka TAD, ruskie MBGO i SilverMica, wyjściowe to mieszanka TAD i Vishay/ERO MKT1822, rezystory metalizowane Royalohm.

Montaż jak widać nie tak staranny jak u kolegów, taka plątanina zamocowana na płytce aluminium. Układ podmieniłem z używanym dotychczas pre aikido. Wszelkie dane dot. zasilacza i tego pre przedstawiłem w moim wątku dot. pre aikido. Tutaj zaskoczyło mnie troszkę to, że mimo widocznej na zdjęciu plątaniny kabelków, nie stwierdziłem jakiegokolwiek przydźwieku. W głośnikach martwa cisza, mimo potka ustawionego na max. Chyba nabieram wprawy w montowaniu lampowych pre:))) przeważnie trochę musiałem się nagimnastykować, ale żeby tak od razu, nie do pomyślenia.

Wielkie dzięki dla wszystkich, którzy przyłożyli rękę do tego projektu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

Tomku jak wypada porównanie lamm i aikido ?
