Lampizacia CD na AD1865N na 6n6p

Tupac1234 · 8 Lutego 2015

Witam wszystkich posiadam CD na ww kości chcę go zlampizować i tu pojawia się problem

Potrzebuję pomocy i to we wszystkim chciałbym gotowy jakiś układ cały tor analogowy z zasilanie włącznie i opisem

co gdzie wlutować żeby działało :)

propozycję proszę składać na maila [email protected] i łącznie z wyceną :)

Proszę też wszystkich o opinie na ten temat czy lampizacja czy może jakiś nowy tor krzemowy czy może poprawa istniejącego ?

Zapraszam do dyskusji i z chęcią zaciągnę innych może pójdę inną stroną sam już nie wiem ale ze strony słynnego lampizatora

propozycja jest oczywista no ale zawsze można koncepcje zmienić

Tutejszy temat może i innym pomoże i rozwieje wszelkie niewiadome nie tylko mnie ale innym potomnym

Niestety nie jestem elektronikiem jak większość na tym forum ale bardzo chętnie chciałbym wykonać coś chociaż połowicznie sam

i cieszyć się Hi endem

No chyba że to takie trudne i nie dam rady to zlecę to komuś ale wtedy koszty wzrastają a tu jest problem kasa....

bo wiercić montaż itp to z palcem w d.... polutować tez żaden problem tylko co gdzie tu rodzi się problem

więc zapraszam i proszę o pomoc mam nadzieje że mnie zrozumiecie i będziecie wyrozumiali ...

Aha CD to Nakamichi CD-4

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam i zapraszam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**SomekPoland** · 8 Lutego 2015

To, czy lampa, czy tranzystor zależy od tego, jakie brzmienie lubisz. Ewentualnie jakiej muzyki słuchasz ;)

Tupac1234 · 8 Lutego 2015

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) miałem od niego cd po lampizacji no i było super to jest co lubię ale nie do końca

bass jest za wolny reszta jak najbardziej ok jak twierdzi sam twórca mój cd nie lubi się ze wzmacniaczem i stąd ten

nie pożądany efekt że nie lubi się z tym wzmacniaczem ja słucham głównie SOAD itp ale szybkość jest najważniejsza

mój wzmacniasz nie bez powodu jest Arcam FMJ A22

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Tomek 1685** · 8 Lutego 2015

Też używam AD1865N, ale w dac'u z lampowym analogiem. W dźwięku niczego nie brakuje, do ciężkiego i szybkiego grania jak najbardziej się nadaje. Analogówkę zrobiłem wg projektu A. Ciudffoli'ego - DAC-END2. Może działać z lampami e182cc, 5687, 6n6p, 6n30p, e88cc. Zasilacz to Salas, więc zasilania żarzenia i anody są regulowane i bez problemu można kombinować z lampkami, no trzeba jeszcze zmieniać rezystory katodowe.

Z czystym sumieniem polecam ten układ. W odtwarzaczu musiałbyś odłączyć wyjścia analogowe kości DAC'a od reszty toru, zrobić konwersję I/U na rezystorach i puścić sygnał na analogówkę. Problemem może być upchnięcie tego układu do obudowy Twojego CD. Może być zewnętrzny lampizator.

A tak to wygląda

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tupac1234 · 8 Lutego 2015

no tyle to się nie pomieści na pewno ale połowa z tego na pewno

**Tomek 1685** · 8 Lutego 2015

Analog ma około 27 cm głębokości i około 13 szerokości, no i jeszcze trafo. A gdzie elektronika z CD?

Tupac1234 · 8 Lutego 2015

na zdjęciach nie widać żeby tam był jakiś prostokąt o tych wymiarach co podajesz widzę moduł połączony czy się mylę

czego nie upchnę na podłodze cd to dam boku zaraz pokaże zdjęcie i zobaczymy co się tam zmieści

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

aha Panowie jak chce uzyskać możliwie jak najlepszą opcje do mojego CD tzn

jeśli Lampizacja to jaka bo są różne rodzaje co gdzie z czym proszę opisać i innych żeby komentowali

tak żebym wiedział że ta jest do dupy a t jest ok a ta jest hi end

przepraszam że z góry narzucam swoje wymagania ale łatwo coś spierd.... i kupę kasy wydać niepotrzebnie

dlatego chce teraz bardzo dobrze to przemyśleć i z waszą pomocą a wiem że jesteście dobrzy w te klocki

wybierzemy coś co zadowoli każdego audiofila ....

może jakieś rozwiązania od audio note ?? przecież oni tą kość tak rozsławili więc chyba musieli mieć

jakieś podstawy a ich testerzy no chyba im słoń na ucho nie nadepną ...:0

pozdrawiam i zapraszam do dalszej dyskusji

Michał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Tomek 1685** · 8 Lutego 2015

"na zdjęciach nie widać żeby tam był jakiś prostokąt o tych wymiarach co podajesz widzę moduł połączony czy się mylę"

wymiar podałem orientacyjnie, to jest cała część analogowa składająca się z zasilacza i wzmacniacza (dwie połączone płytki)

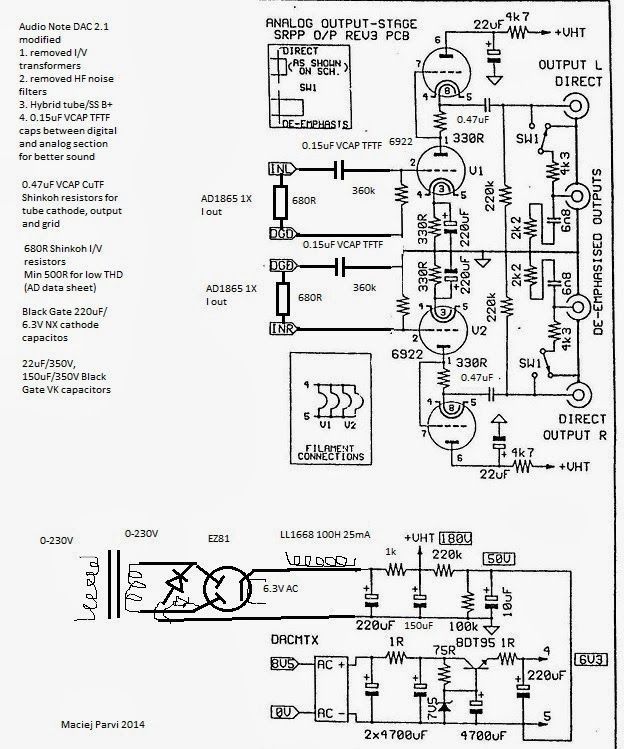

Od AN można zaczerpnąć bardzo prostą lampizację AD zrealizowaną na 1 lampie ecc82, tak jak w AN DAC-1. Ale gra bardzo "tak sobie". Za to zmieści się w obudowie CD.

Jak chcesz hi-end'owego dźwięku to co najmniej to co wcześniej zapodałem. Zresztą ten projekt jest także bardzo podobny do rozwiązań AN, ale wyższych modeli DAC i preampów.

Tupac1234 · 8 Lutego 2015

no właśnie nie chce jednej lampy czytałem to lipa ....

miejsca jest sporo na upchanie gratów jutro po mierze dokładnie ile tam mam miejsca w cm ale naprawdę sporo

zawsze można dać lampy na boczne ścianki a płytki na podłodze na trafo też znajdzie się miejsce z tyłu

asta · 8 Lutego 2015

Wewnątrz odtwarzacza wsadzisz spokojnie trafo zasilające

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , i lampy na podstawkach przymocowane na jakimś wsporniku metalowym,schemat choćby z audionote z zasilaczem nap.anodowego na diodach z filtracją CRCRC oraz żarzenie napięciem stałym. Mam tak w Denonie ,oraz robiłem w Kenwoodzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Tomek 1685** · 9 Lutego 2015

Wewnątrz odtwarzacza wsadzisz spokojnie trafo zasilające

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .

To trafo nie zasili 2 szt. 6n6p.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

asta · 9 Lutego 2015

A coś się uparł na te 6n6p?.Mi osobiście nie podpasowały w lampizacji (grają inaczej niż e88cc) ,mają mniejsze wzmocnienie od e88cc, czyli będzie ciszej,a te nie wydzielają tyle ciepła co radzieckie smoki.

**Tomek 1685** · 9 Lutego 2015

A coś się uparł na te 6n6p?.Mi osobiście nie podpasowały w lampizacji (grają inaczej niż e88cc) ,mają mniejsze wzmocnienie od e88cc, czyli będzie ciszej,a te nie wydzielają tyle ciepła co radzieckie smoki.

Przeczytaj tytuł tematu.

asta · 9 Lutego 2015

Generalnie powinieneś wątek wstawić w dziale ogłoszenia.

Tupac1234 · 9 Lutego 2015

może i tak ale nie tylko chce coś zrobić czy inaczej kupić a chcę coś się dowiedzieć dlatego tu napisałem

jeśli to przeszkadza proszę przenieś wątek ale myślę że dużo innych potomnych jak ja może na tym wątku skorzystać

dowiedzieć się czegoś nauczyć

Tupac1234 · 12 Lutego 2015

witam ponownie szybki poczytałem wiele no i dostałem wiele też informacji i zapytam się was czy ktoś ma

jakąś super propozycje na lampizację moje CD np już bez tych lamp co proponowałem

ale taką która jest najlepsza dla tej kości ??

ktoś kto miał doświadczenia i długo odsłuchiwał i wie że taka a nie inna koncepcja jest dobra

ja mam takie propozycje i proszę o konsultację która najlepsza albo jakaś wasza

Wersja podstawowa to układ typu Lampizator czyli SRPP (i tu na jakiej lampie chcesz i jakiej marki kond na wyjściu).

Wersja inna - konwersja bierna na oporniku dalej SRPP (i tu jaki R i jaka lampa),

Wersja następna - Aku w katodach, trioda, ccs, kond na wyjściu.

takie wersje lub

1865 to znakomity DAC chip i warto go zlampizować.

Jako typowy stary dac prądowy potrzebuje on tylko opornika między wyjściem a ziemią i połaczenia do siatki lampy.

Powina to być lampa o bardzo dużym wzmocnieniu. Np. ecc83.

Jedna lampa wystarczy - dwie połówki stereo.

W katodzie do ziemi dajemy 1K, w anodzie zasilanie typu 200-300 VDC, opornik do anody jakieś 100K/2W

W siatce nic nie trzeba tylko drucik do czipa.

Opornik do konwersjio na nodze czipa to jakies 300-500 Ohm. Nie papiętam dokładnie.

Można spróbować od 200 Ohm i potem np. 470 Ohm.

proszę o komentarze bo naprawdę czas gra na moja nie korzyść no bo cd nie gra a chce żeby grało ...

**electro** · 12 Lutego 2015

6n6p nie zagrają w tym miejscu, są za wolne na to...6N1P, 6n23p będą duzo lepsze...

**SomekPoland** · 12 Lutego 2015

Za wolne...? Chyba za małe wzmocnienie :)

Tupac1234 · 13 Lutego 2015

bardzo dziękuje za odp proszę dalej komentować

**SomekPoland** · 13 Lutego 2015

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**SomekPoland** · 13 Lutego 2015

Tomek1685 go ma, bardzo chwali. Jeżeli ja miałbym dłubać coś na R2R, to tylko:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**electro** · 14 Lutego 2015

Mam do odstąpienia jak ktos chce trafa wyjsciowe do DAC END, produkcji Sac Thailand, zamienniki Lundalha L1660AM/10mA.

**muda44** · 14 Lutego 2015

Proszę też wszystkich o opinie na ten temat czy lampizacja czy może jakiś nowy tor krzemowy czy może poprawa istniejącego ?

Nie jestem zwolennikiem lampizacji CDków .

Tu masz coś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zacznij od poprawy tego co tam masz .

Zasilanie , zwłaszcza cyfrówki , DACa , zegar + do niego zasilacz .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bogdan_ · 14 Lutego 2015

Zacznij od poprawy tego co tam masz .

Zasilanie , zwłaszcza cyfrówki , DACa , zegar + do niego zasilacz .

kolega dobrze mówi, moim zdaniem lampizacja to najczęściej pudrowanie syfa

Tupac1234 · 15 Lutego 2015

muda44 to nie jest mój CD co podałeś w linku

mój to CD-4

a nie CD PLAYER 4 inna płyta inna kość w ogóle inny

jaki tor jest gotowy analogowy krzemowy do kupienia istnieje w ogóle coś takiego ??

ja też bym nie był za lampizacją ale tanim kosztem gra już na dobrym poziomie a na tą chwile to po

prostu totalne nieporozumienie ja bym na wet za to 1zł w sklepie nie dał jak bym go usłyszał

dźwięk totalnie zamulony przytłumiony po prostu totalny złom!!!!

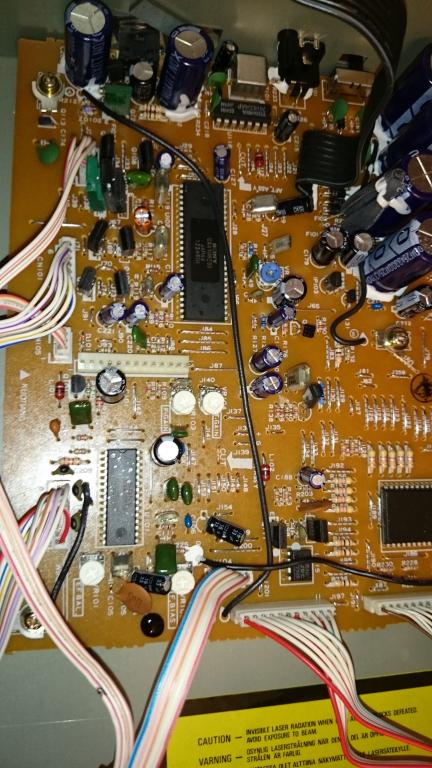

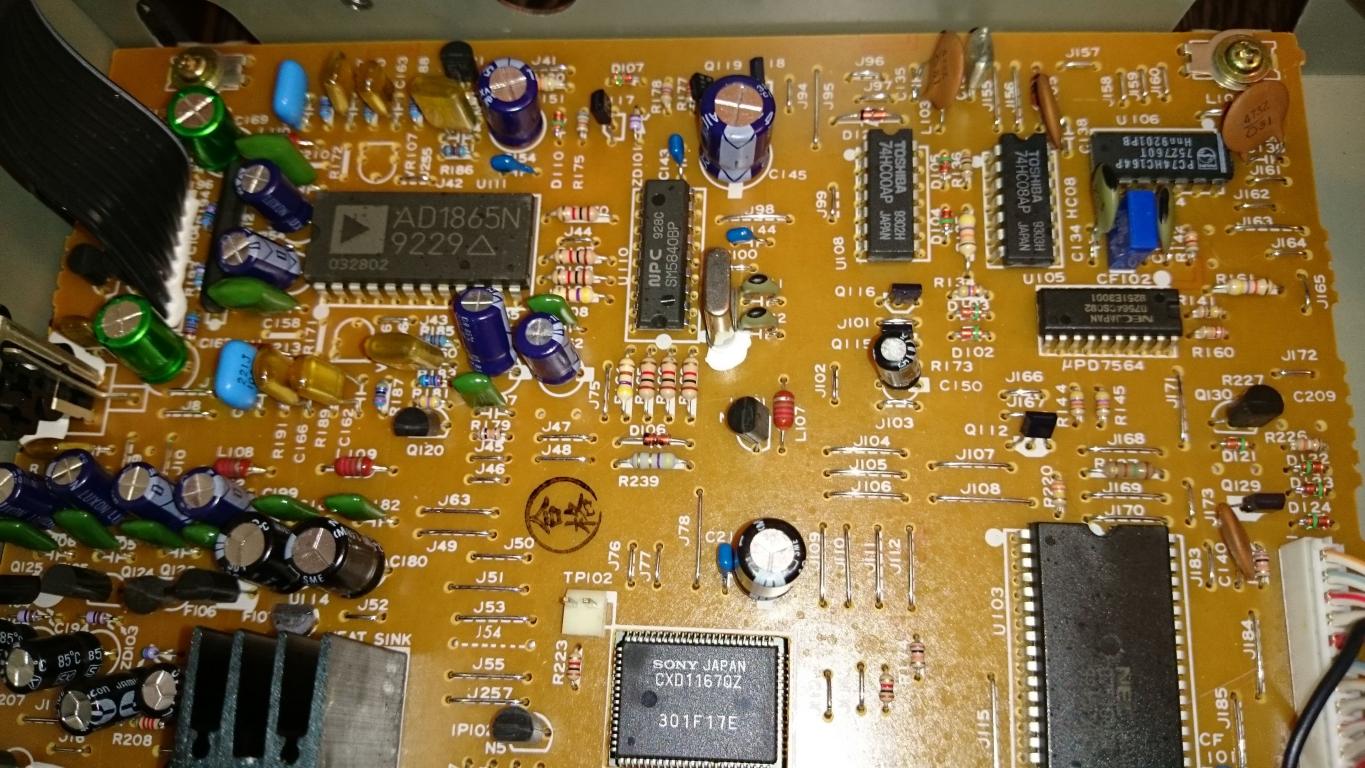

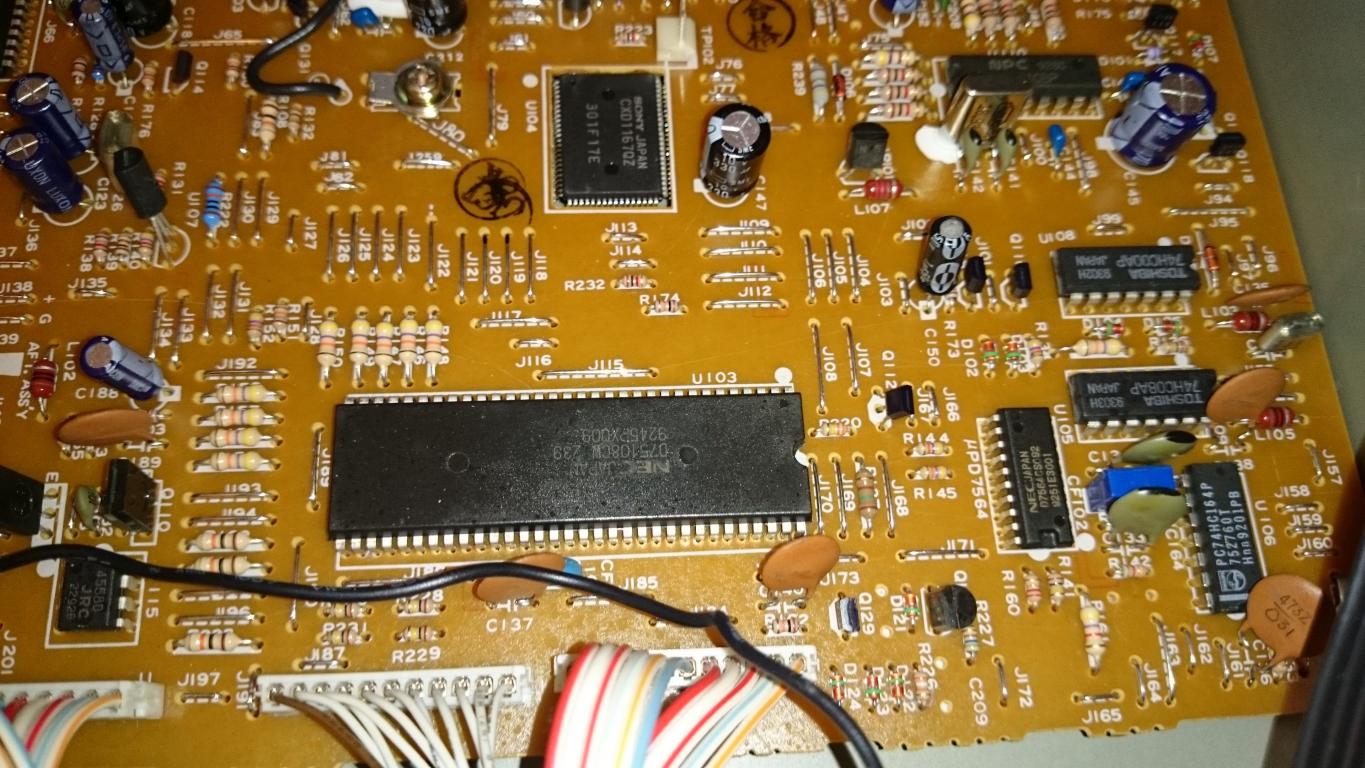

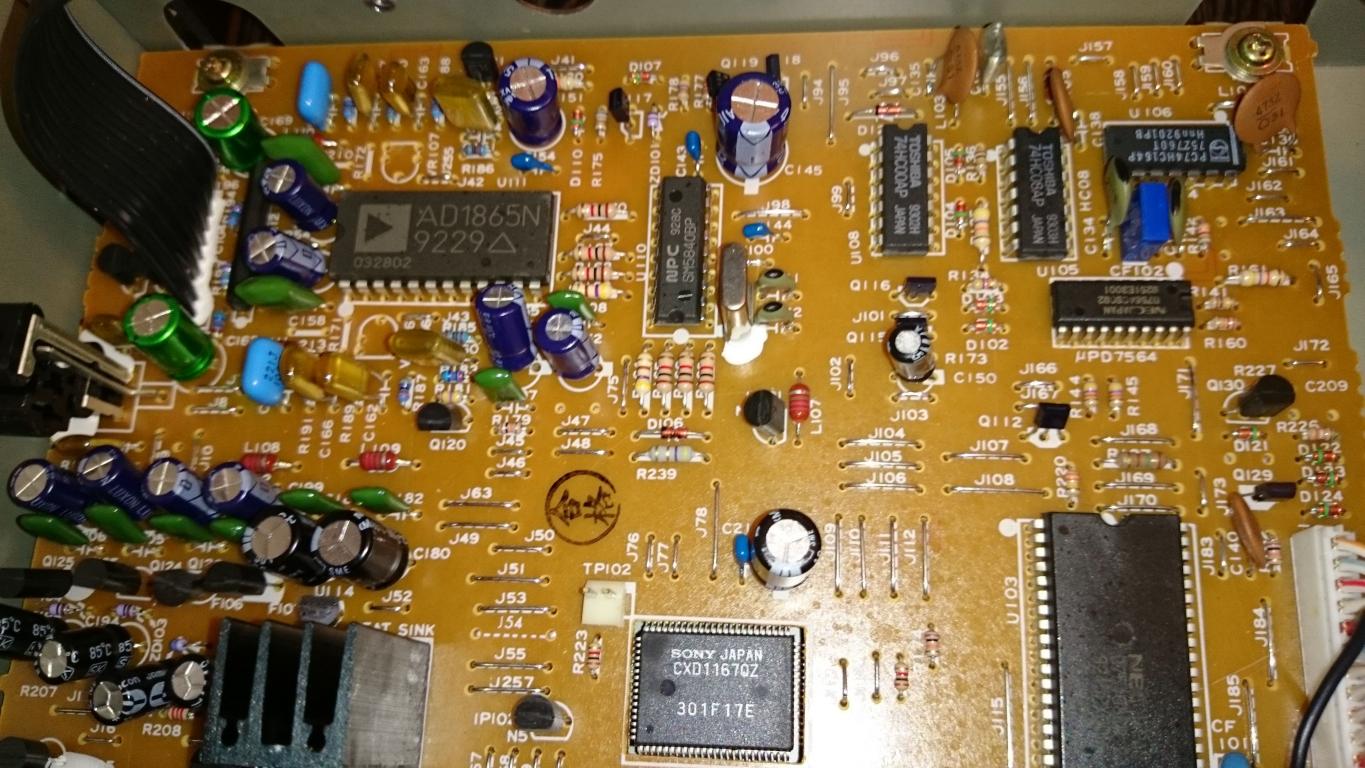

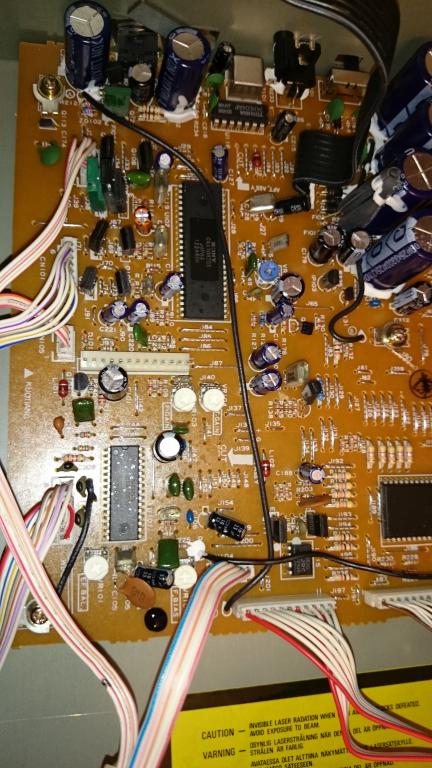

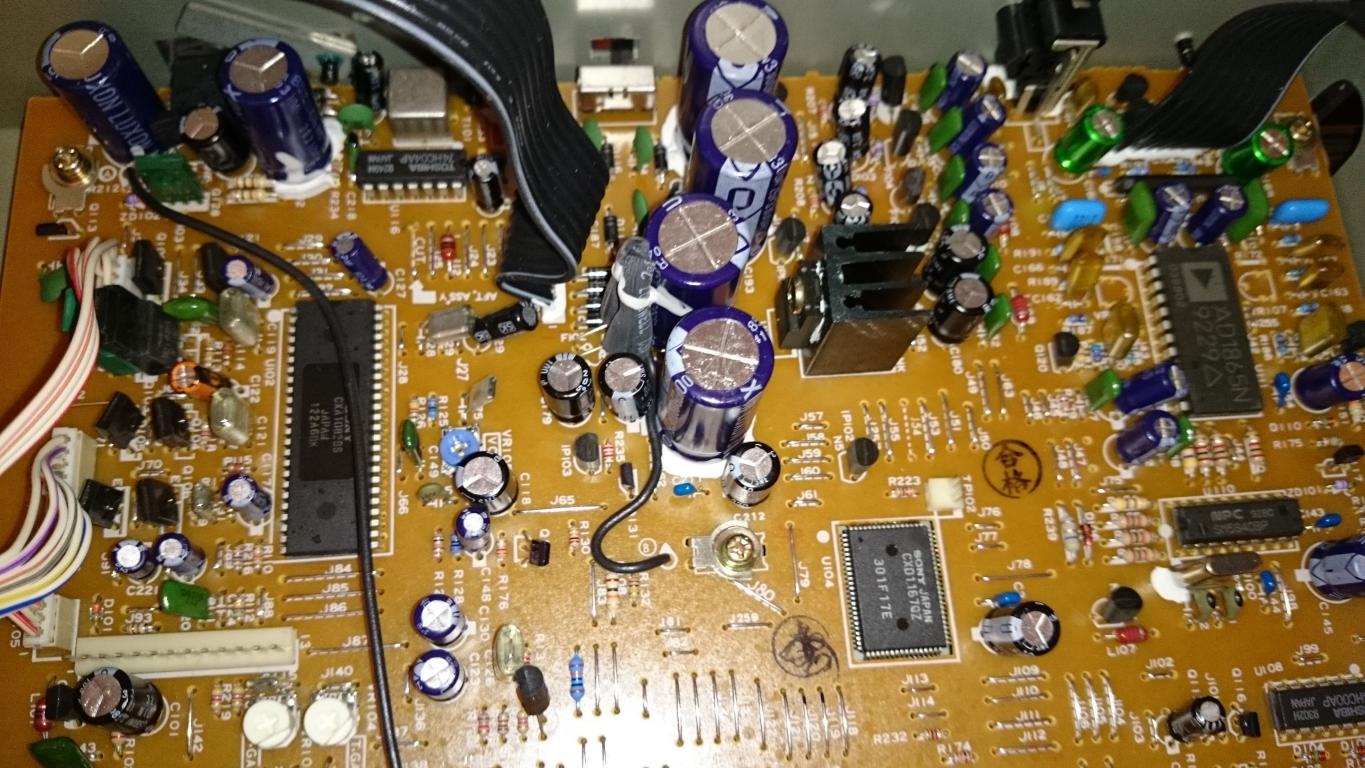

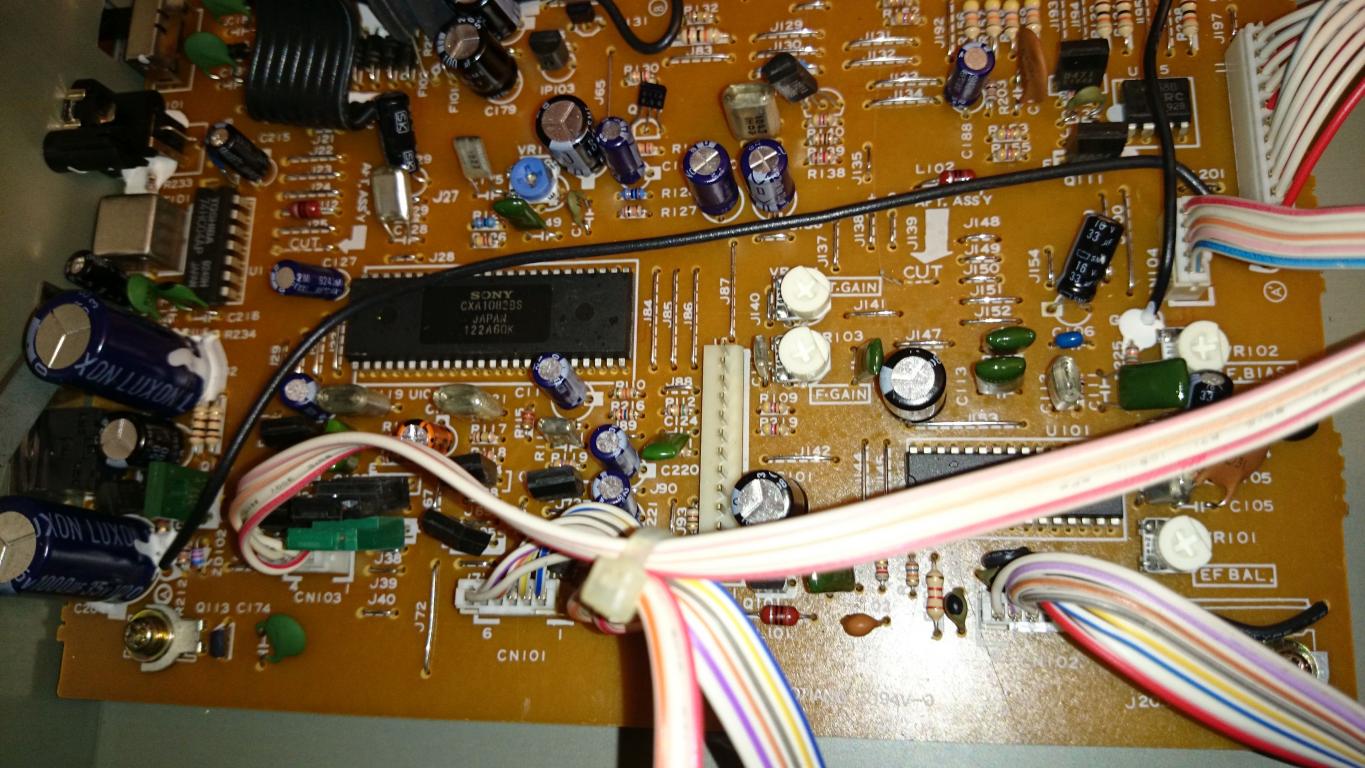

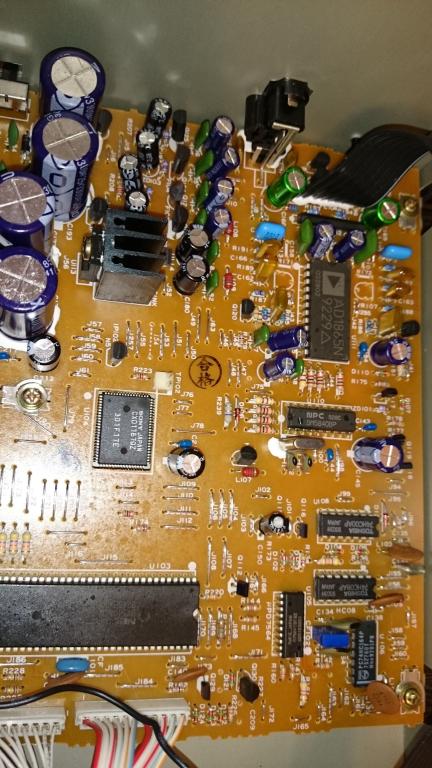

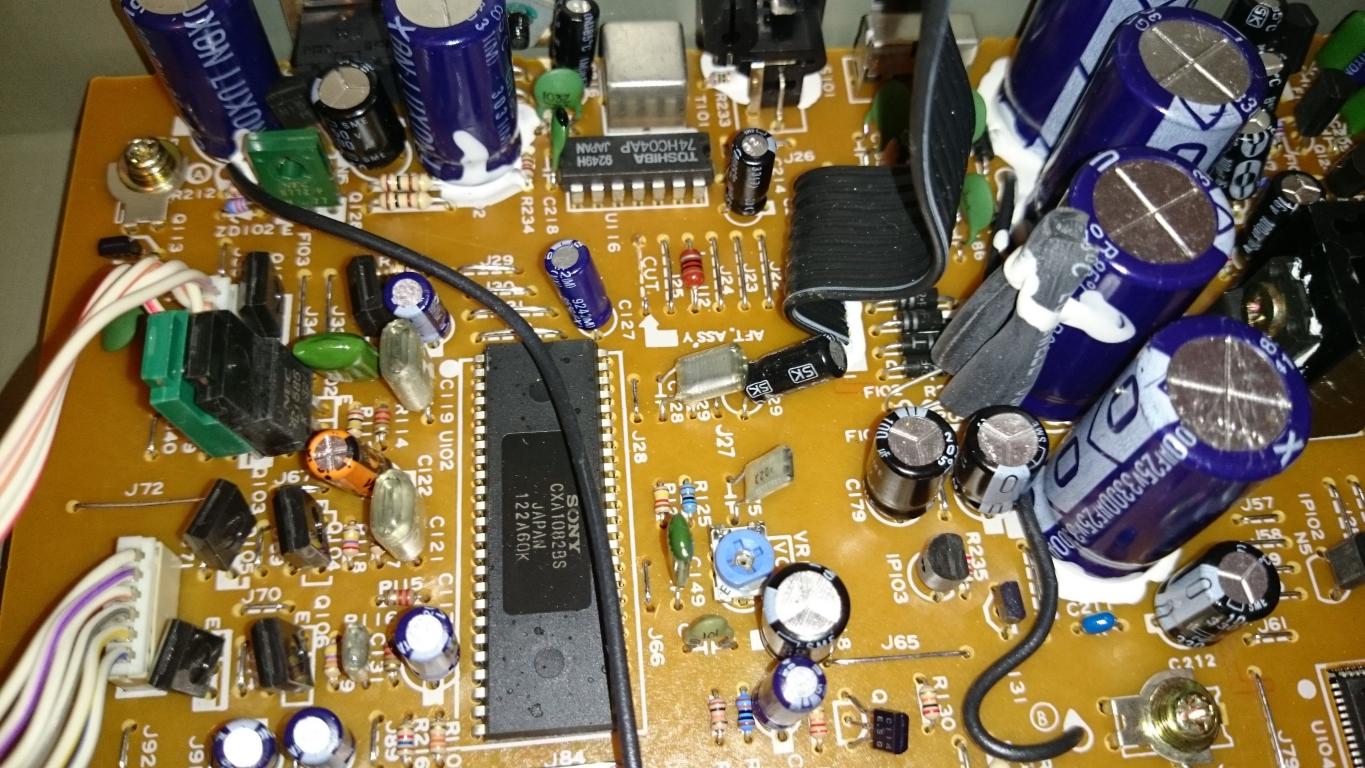

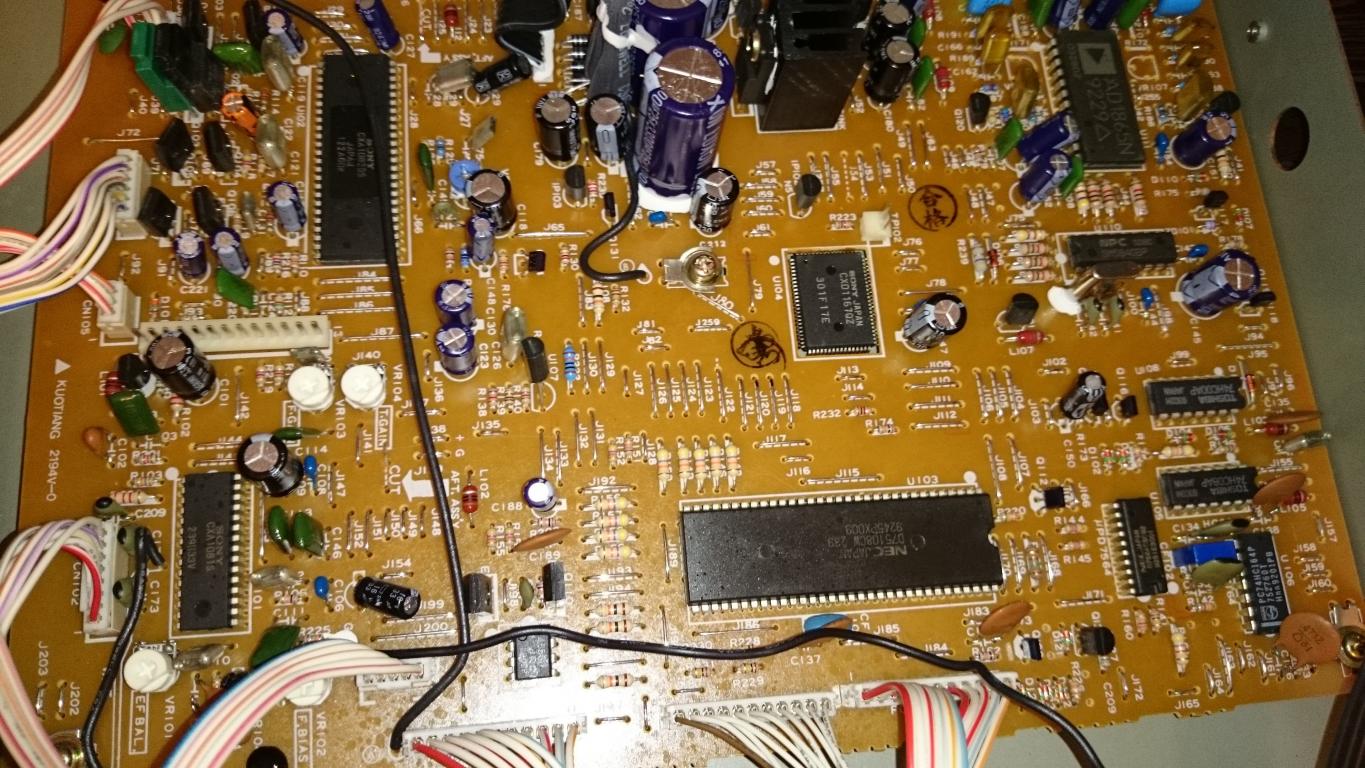

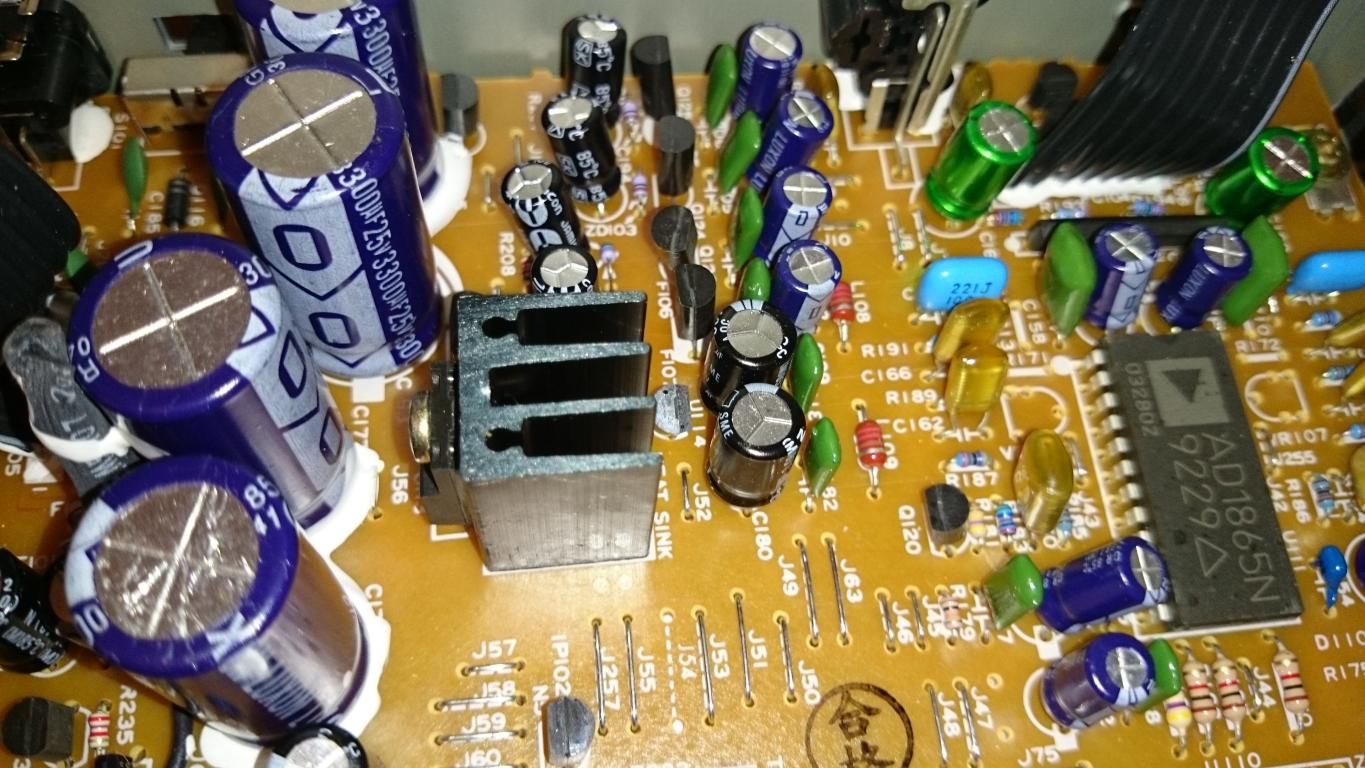

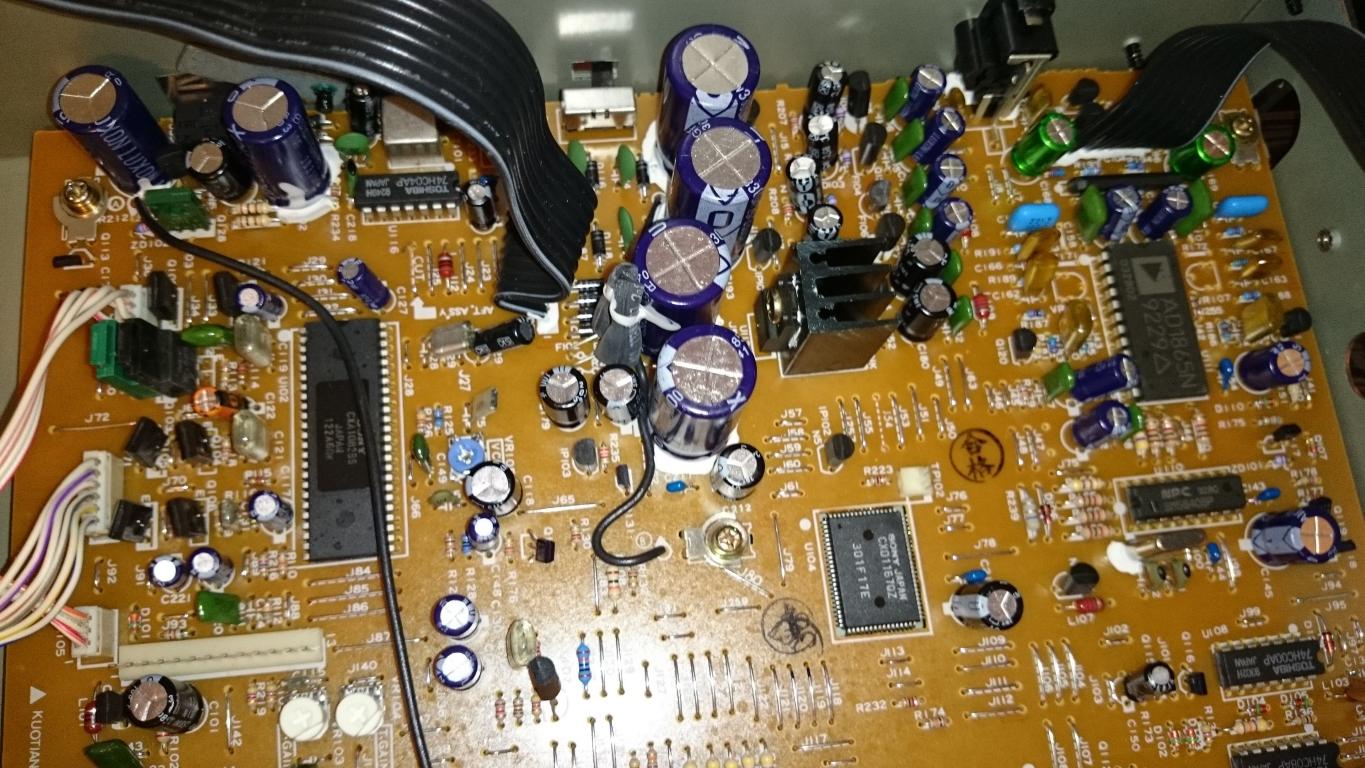

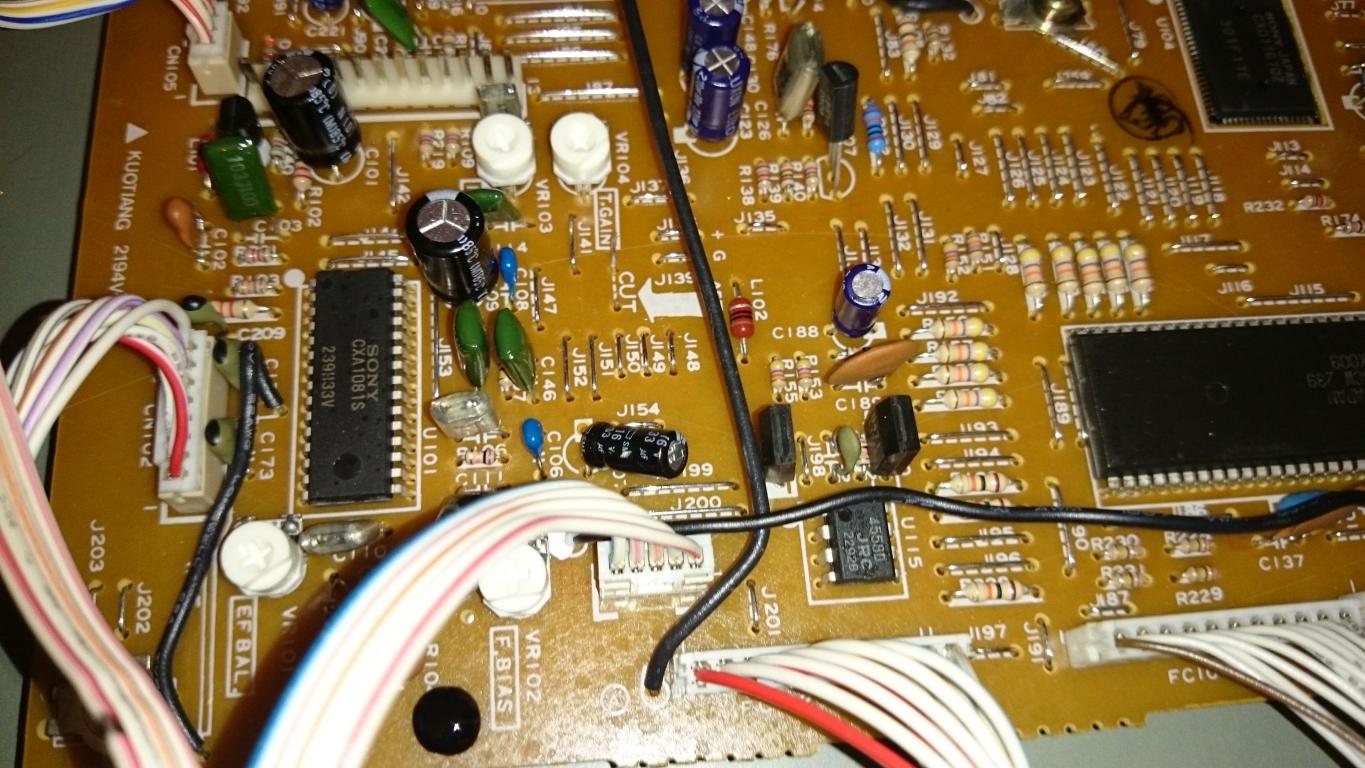

Ja dałem wam zdjęcia powyżej mogę dać nowe w wysokiej rozdzielczości abyście mogli zerknąć na płytę i stwierdzić czy

idzie zrobić z aktualnego toru Hi end czy trzeba budować nowy

**muda44** · 15 Lutego 2015

Zeby tor analogowy dobrze zagrał musi mieć podany dobry sygnał . Sama lampizacja coś tam da ale trzeba zacząć od początku .

Od zasilania , nowego zegara a w tor sygnałowy dać polipropyleny . Takie coś nawet z tym torem analogowym zagra o niebo lepiej niż lampizacja .

Link podałem żebyś sobie zobaczył - podpatrzył .

abyście mogli zerknąć na płytę i stwierdzić czy

idzie zrobić z aktualnego toru Hi end czy trzeba budować nowy

Hi End ?

Sam nie zrobisz a wątpię żeby ktoś krok po kroku Ci w tym pomógł bo to by wymagało ogromu pracy gdzie sam lampowy tor wyjściowy to będzie pestka .

Czy da się ? Da , ale koszt może być większy nić dobry DAC albo inny , lepszy odtwarzacz CD niż ten z modyfikacją .

Tupac1234 · 15 Lutego 2015

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) no dzięki za odp właśnie tak o tym wszystkim myślę i zastanawiam się czy warto wiem że właśnie lampizacja da efekt b dobry tylko za wolny ale to jest tanie i dobre granie

a tor analogowy krzemowy no i tu zaczynaja sie klocki ...

dać te zdjęcie środka żeby można było zobaczyć czy jest potencjał inwestowania w niego ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tupac1234 · 15 Lutego 2015

napiszę jeszcze tak CD waży 6KG no to już jest dużo nigdy nie słyszałem cichszego napędu w nocy przy kompletnej ciszy jest praktycznie niesłyszalna tylko jak cykne utwór dalej to wtedy słyszę że coś działa bo myślałem że czas leci a nic nie działa nie kręci płytą a tu proszę ...

jest panel przedni z grubego aluminium no i wyświetlacz ciekawy pomarańczowy pilota mam no nie idzie się przyczepić no i jeszcze ten AD 1865N i na pewno oryginał nie żadna dzisiejsza chińska produkcja ....

On nawet nie był rozkręcany ja pierwszy go otworzyłem ....
