First Watt M2

[sybic]

Sprzężenie termiczne stosowane jest raczej w układzie różnicowym...

Jak ktoś chcę koniecznie je złączyć to może pastę miedzy nimi... ale one i tak równo się grzeją.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Na pewno nie po to żeby stosować je w tym wzmacniaczu bo to sa de facto 2 sparowane fety typu N, a w M2 mamy parę komplementarną ;)

Gdyby sprzężenie termiczne było w tym układzie potrzebne to Pass by to zastosował, bo to trywialne, nie uważasz?

Kompensacja to jedno, a praca w jednakowych warunkach temperaturowych - drugie. Jedno z drugim nie musi mieć nic wspólnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Odpaliłem. Trochę brumi ale to kwestia zasilania. On się w ogóle nie grzeje :) czy to na pewno kasa A ?? :) offset 11mV

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4blues]

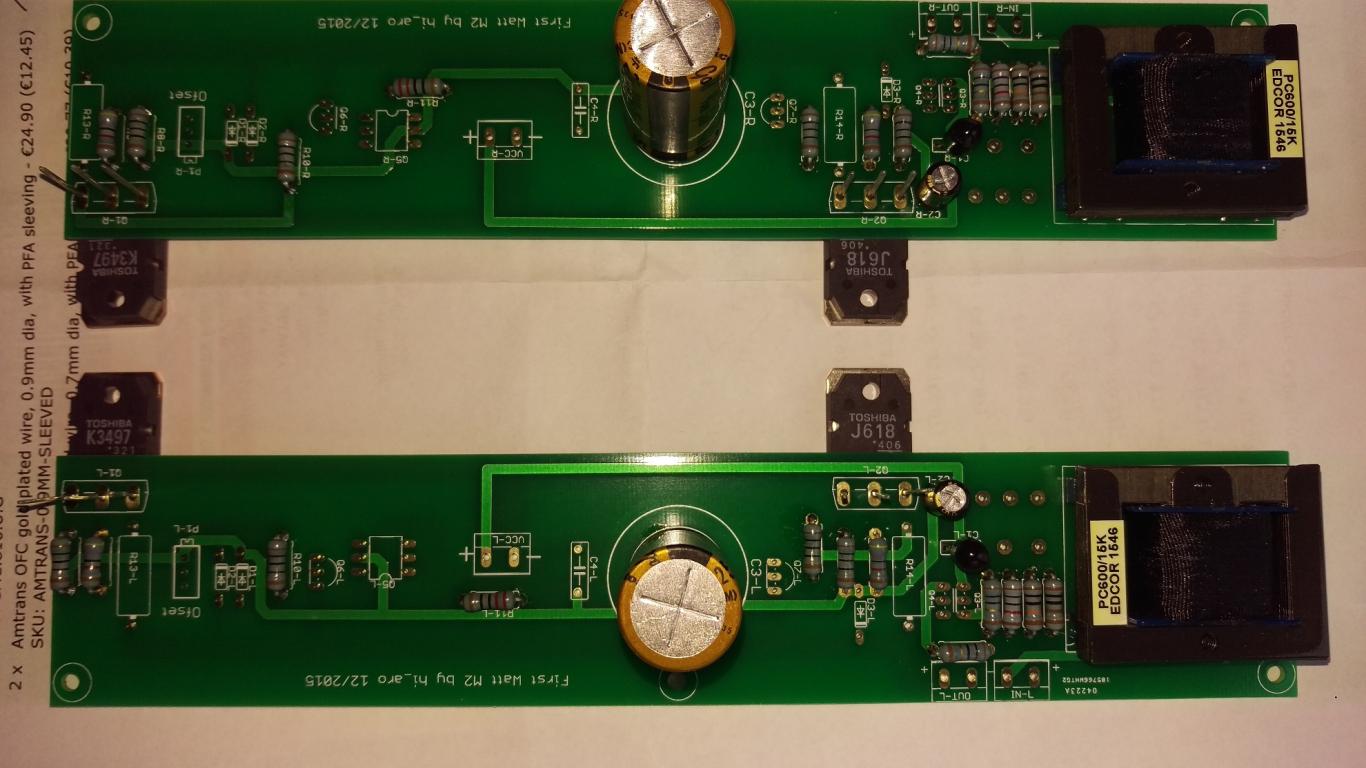

...polutowałem płytki...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

@Luiis dzięki za pcb

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Stycznia 2016 przez 4blues

[sybic]

Odpaliłem. Trochę brumi ale to kwestia zasilania.

ile elektrolitów?

On się w ogóle nie grzeje :) czy to na pewno kasa A ?? :) offset 11mV

Raczej AB lub w płytkiej klasie A

jakie prąd spoczynkowy i Ciebie?

u mnie 1.3 A, czyli w klasie A dla pierwszych watów :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezar504]

u mnie też się lutują,jeszcze kilka elementów i odpalam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

ok. Po dniu słuchania, wzmacniacz stabilny. Offset 80mV w obu kanałach ( niżej nie mogę zjechać ale jest w normie). Temperatura tranzystorów ok 50C, radiatory nie mogą się nagrzać do tej temperatury :)



Co do brumu, przesadziłem trochę. Jak przyłożę ucho do basu jest brum, z 15 cm całkowicie niesłyszalny. Lubię jak jest całkowita cisza, później z tym powalczę. Mam osobne zasilanie na dwa kanały. Na jeden kanał 96 kondensatorów 680uf :) Bez filtra crc.



Proszę pamiętać, że wzmacniacz jest czuły na zakłócenia z sieci. Filtr sieciowy wskazany.



Po wstępnych odsłuchaj jest bardzo dobrze, sporo lepiej od wersji Aleph.



Teraz podłącze do docelowego sprzętu i w nocy napisze dokładnie ci i jak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dodo]

80mV offsetu to juz troche duzo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Do 100mV przejdzie bez problemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sts]

Offset 80mV w obu kanałach ( niżej nie mogę zjechać ale jest w normie)



Jesli masz +80mV na wyjściu i nie możesz zejść niżej bo skończył sie potencjometr - zmniejsz wartość R7.



Raczej AB lub w płytkiej klasie A

To czysta klasa A.

u mnie 1.3 A, czyli w klasie A dla pierwszych watów :)

Wiec w impulsie do ok.2,5A zanim opuści klasę A.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Ciekawostka - brum znika całkowicie po włączeniu zasilania źródła, z tym że moje źródło ma zasilacz impulsowy i elektroniczne załączanie ( o co chodzi ?? ).



Gra już sobie z 3 godziny. Wzmacniacz jest po jasnej stronie mocy. Bardzo szczegółowy, znakomity wokal, bas punktowy, szybki.

Czy to jest dźwięk lampowy - nie wiem. Każda lampa gra inaczej więc trudno ocenić. U mnie w połączeniu ze źródłem i kolumnami mam fajny "analogowy" dźwięk bez rażących podbarwień.



Co do offsetu, niech sobie pochodzi kilka dni, później zrobię pomiary.



Już myślałem, że to kolejna wtopa Passa, a tu miłe zaskoczenie. Panowie składać bo warto.



Może ten lampowy charakter miał się objawić specyficznym dźwiękiem wydającym się z kolumn w czasie włączania wzmacniacza :) :):)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

U mnie offset jest w granicach 5 mV, ale jeśli nie przekracza 100 mV to przecież jest OK.

Miałem większy, ale zmieniło się, po zmianie rezystorów w zasilaczu. Zapewne zastąpiła pewna

desymetryzacja zasilania. Dałem 0.47 ohm, ale na (+) dałem największy z kupki, a na (-) najmniejszy.

Zresztą napięcia na trafo różnią się na poziomie +- 0.3V



Co do klasy A to pracuje on ale przy 8 ogmach.

Przy 4 ohmach w klasie A jest : (1.3A * 1.4)^2 * 4 ohm = 13W

Jak coś źle liczę proszę o korektę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sts]

Co do klasy A to pracuje on ale przy 8 ogmach.

Przy 4 ohmach w klasie A jest : (1.3A * 1.4)^2 * 4 ohm = 13W



Wyglada na to ze wszystko sie zgadza, dla sinusa, przy 4 omowm obciążeniu wzmacniacz opuści klasę A przy około 13W RMS. Przy 8 omownym przy około 26W RMS.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2016 przez sts

[Luiis]

Sorry za offtop;)

Zostały mi dwa zamówione ale nie opłacone i odebrane kpl PCB oraz jeden zamówiony nadmiarowo - razem trzy komplety.

Może znajdą się chętni?



...koledzy napiszcie coś o temperaturze pracującego dłużej wzmacniacza, projektuję obudowę i nie chciał bym przesadzić w jedną lub drugą stronę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

W mojej obudowie (dwa radiatory 300x140x10) jest nieprzyzwoicie zimno..... No nawet 50 stopni nie ma.

Nie warto wiec przesadnie inwestować w radiatory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Radiator 30x27x5 po 5 godzinach słuchania 40 kilka stopni. Tranzystory znacząco cieplejsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

dwa radiatory 300x140x10) jest nieprzyzwoicie zimno

Radiator 30x27x5 po 5 godzinach słuchania 40 kilka stopni.

Dzięki, zatem nie ma konieczności stosowania radiatorów od zwrotnic;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

..tramwajowych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Chciałeś przyczepić płytki do zwrotnicy tramwajowej ? :) Lepiej do kaloryfera w domu przykręcić tranzystory :) :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Raczej do ruch wodociągowych :)

Widziałem już takie patenty

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sts]

Powoli i u mnie cos sie dzieje, moze jutro odpale :)

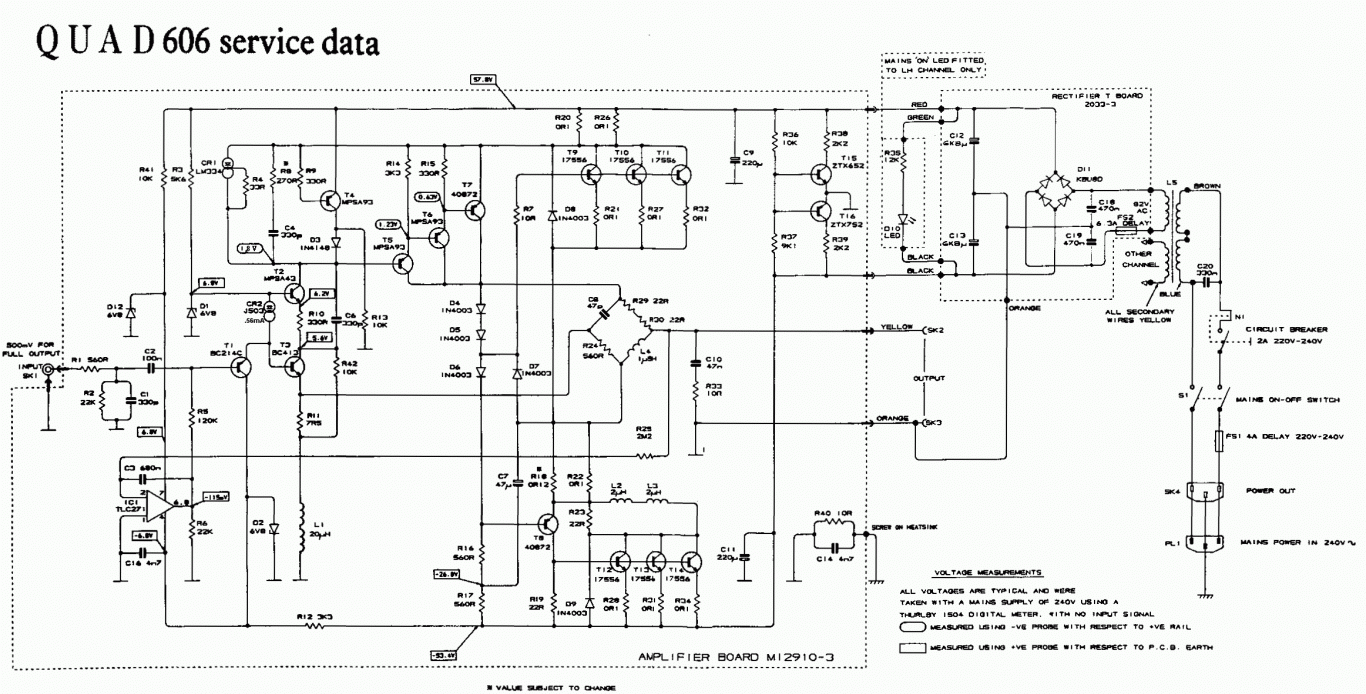

Panowie na ile bezpieczne jest zasilanie M2 z wykorzystaniem zasilacza z "wirtualną" masą, tak jak robi to Quad?

Mam zamiar wrzucić M2 w obudowę innego wzmacniacza i zastanawiam się nad wykorzystaniem oryginalnego transformatora który ma dwa pojedyncze uzwojenia 38V AC.

Zmontowałem taki układ na pająka i ogólnie działa, na pewno trzeba stosować kondensatory na napięcie 50V lub więcej (bo takie sie może pojawić na pojedynczym kondensatorze w tym układzie przy 38V AC na wejsciu), zastanawiam sie z czym jeszcze by sie trzeba było liczyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Stycznia 2016 przez sts

[Gość kizol666]

Panowie nie wiem o co chodzi ale mam offset na minus 80mv. dziwne... podłączenie sprawdzałem 100x

[Gość kizol666]

Wzmacniacz jest wybitny. Brak mi słów.

[daris666]

Mój się po 5 godzinach dziś porządnie nagrzał :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Panowie nie wiem o co chodzi ale mam offset na minus 80mv. dziwne... podłączenie sprawdzałem 100x

80mV to jeszcze akceptowalna wartość... a nie możesz jej skorygować, bo potek ci się "kończy"?

i na to jest rada.



Mój się po 5 godzinach dziś porządnie nagrzał :)

Ja też wczoraj grałem pół dnia i na radiatorach dobiło do 43 stopni (przy 21 w pokoju) a zawsze było 41 ;)

No ale same tranzystory parzą jak ręką przyłożyć, bo nie przeczyściłem styku radiator-tranzystor i chyba tego nie zrobię, bo jak będzie zimniej to już nie będzie zgodne z projektem.

Toż tam musi być gorąco.



A co do brzmienia to ja zaskoczony jestem jakiego ten wzmacniacz nabiera tempa w połączeniu z pre ampem lampowym, którego wcześniej uważałem, za coś co tylko degraduje dźwięk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Stycznia 2016 przez sybic

[Gość kizol666]

No ale same tranzystory parzą jak ręką przyłożyć

Mam to samo. SYBIC - 80mV a nie 80mV rozumiesz coś z tego?

[sybic]

Możesz pokombinować rezystorami 47k, albo rezystorami w zasilaczu, jeśli stosujesz filtr RC. Zmiana zasilania o 0.1V albo mniej załatwi problem.

W ogóle to sprawdź czy masz idealne wartości zasilania (+) i (-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Stycznia 2016 przez sybic

[sts]

- 80mV a nie 80mV rozumiesz coś z tego?



Zakres offsetu będzie zależał od Vgs tranzystorów wyjściowych. Pass używa IRFów które produkuje Fairchild, ma ich pewnie cały wagon z jednej serii produkcyjnej, i wartości R6, R7 i P1 dla nich się sprawdzają.

Jeśli nie uda się wyregulować offsetu bo wcześniej kończy się potencjometr, trzeba te wartości delikatnie zmienić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

jakie macie napięcie zmienne w sytuacji podłączenia na wyjściu tylko rezystowa 8R i nie podłączania niczego na wejściu ?

jakie usyskujecie wzmocnienie na tym wzmacniaczu też dla 8R na wyjściu ? czy trzeba używać preampa dla nieco głóśniejszego grania ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

czy trzeba używać preampa dla nieco głóśniejszego grania ?



Raczej trzeba do głośnego grania.
