Relacje NA ŻYWO: dłubanie diy

Amnes

Przez Amnes ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano (edytowane)

    Martiner dobrze odpowiedział, napisze do ciebie. Wzorowałem się na układach Sansui z serii Alpha szczególnie 907MR oraz filmami z napraw na YT naszego kolegi Bumpalump.Część napięciowa zasilana jest symetrycznie +-40V, stopień mocy zasilany jest z pojedynczego napięcia +50V.

    Za sterowanie głośnością dla jednego kanału odpowiada układ 2 drabinek na przekaźnikach o stałej rezystancji wejściowej 5kOhm.

    Z układu można uzyskać około 120W na 8 Omach przy zasilaniu 50V z zasilacza stabilizowanego, warsztatowego.

    Edytowane przez elektron18
    Lubię to Lubię to ×
    elektron18 Poszukiwacz

    elektron18

    Opublikowano
    Opublikowano (edytowane)

    Wejściową parę różnicową stanowi układ kaskadowo połączonych  tranzystorów JFET 2SK209BL parowanych dla Ugs=0V Ids=10V i Ids=8,32mA. Kolejne dwie pary różnicowe to tranzystory KSC1845/KSA992 o wzmocnieniu okolo 400. Za VAS odpowiadają tranzystory KSC3503D(wzm. około 90)/KSA 1381E wzmocnienie około 110 dla 10mA po parze na ujemną i dodatnią połówkę(prąd gałęzi VAS wynosi około 6,2mA. Predrivery to podobne tranzystory jak dla VAS dla dodatniej i ujemnej połówki z prądem podkładu około 4 mA.Drivery to TTC011B/TTA006B w ilości 4 sztuk dla części +- z prądem podkładu 10mA. Tranzystory końcowe to 2SC3284/2SA1303 po dwie pary dla każdej połówki pracujące z biasem 40mA na każdą parę tranzystorów.

    Wzmocnienie końcówki to około 62.

    Edytowane przez elektron18
    Lubię to Lubię to ×
    • 4 tygodnie później...
    Kubic Poszukiwacz

    Kubic

    Opublikowano
    Opublikowano

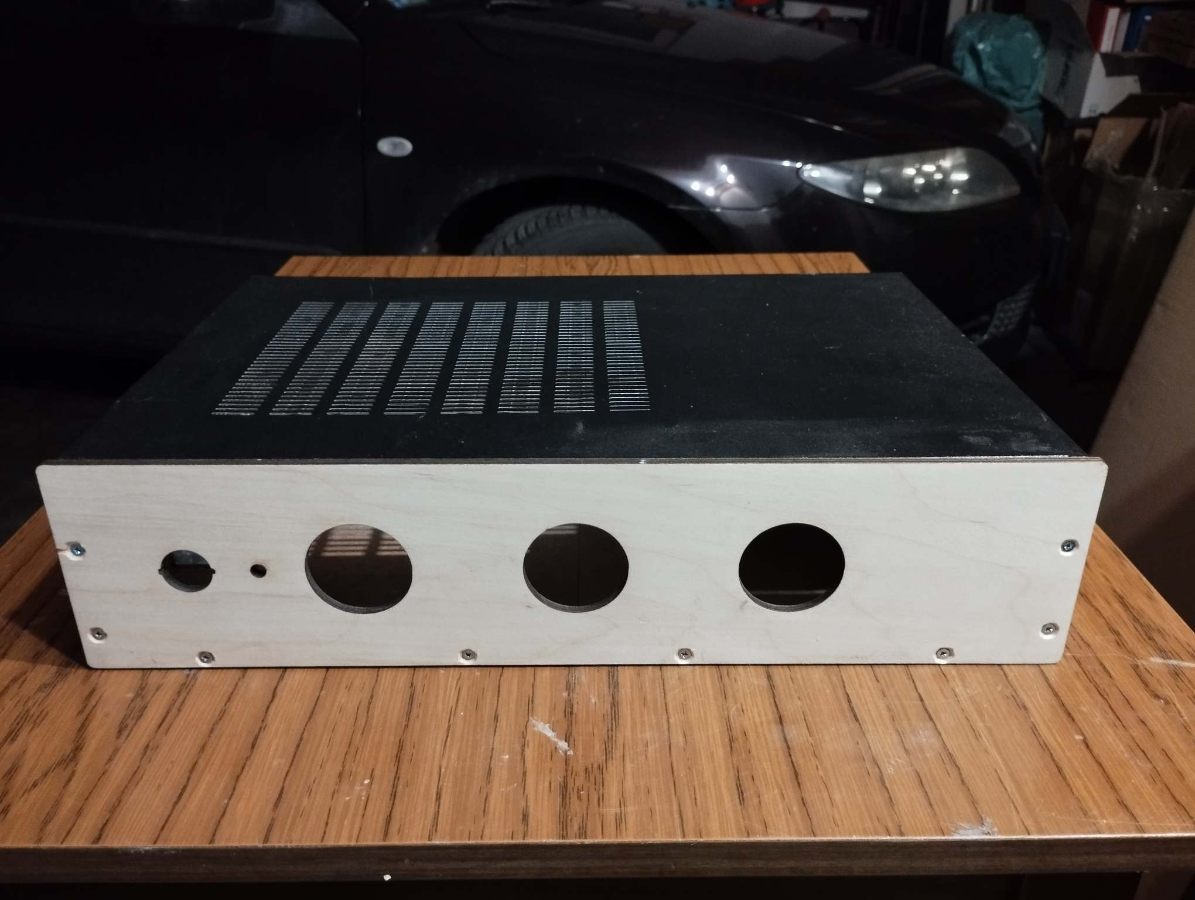

    Pomysł na budżetową obudowę przedwzmacniacza w trakcie realizacji.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    • 2 tygodnie później...
    Piotr_1 Wschodząca gwiazda

    Piotr_1

    Opublikowano
    Opublikowano

    Satori Textreme z falowodem (pożyczone z czyjegoś Fejsa)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    • 2 tygodnie później...
    Kubic Poszukiwacz

    Kubic

    Opublikowano
    Opublikowano

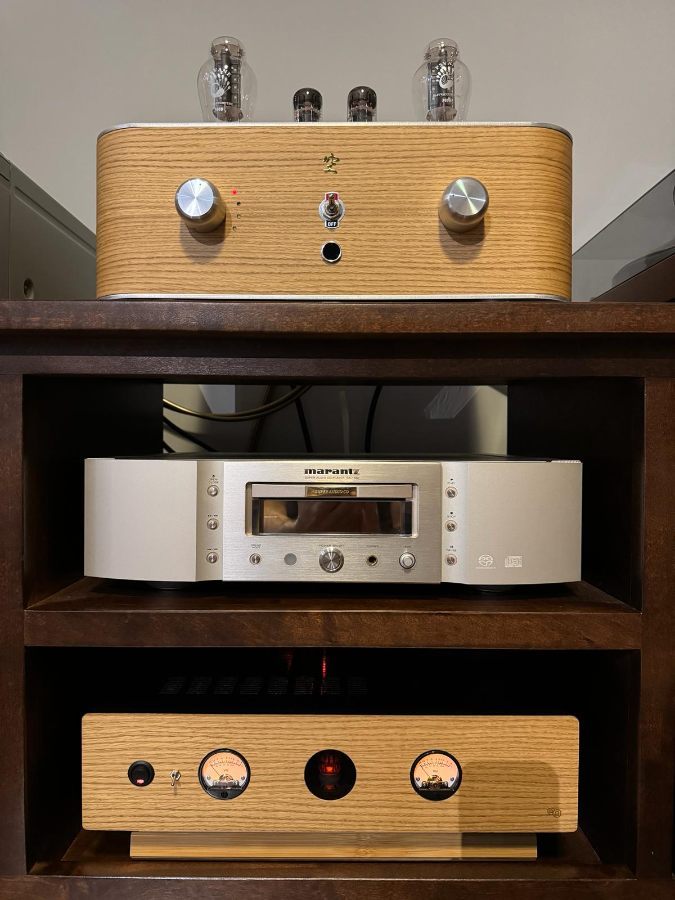

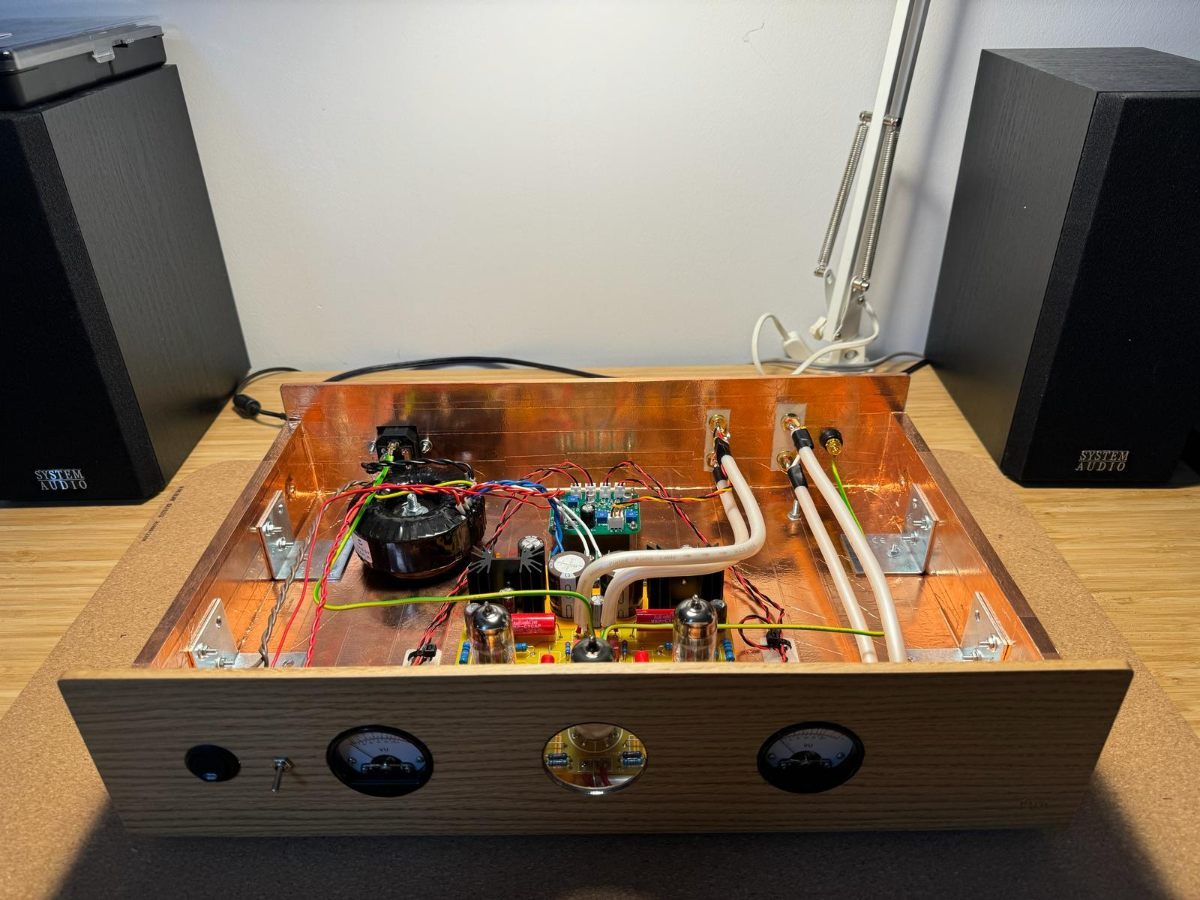

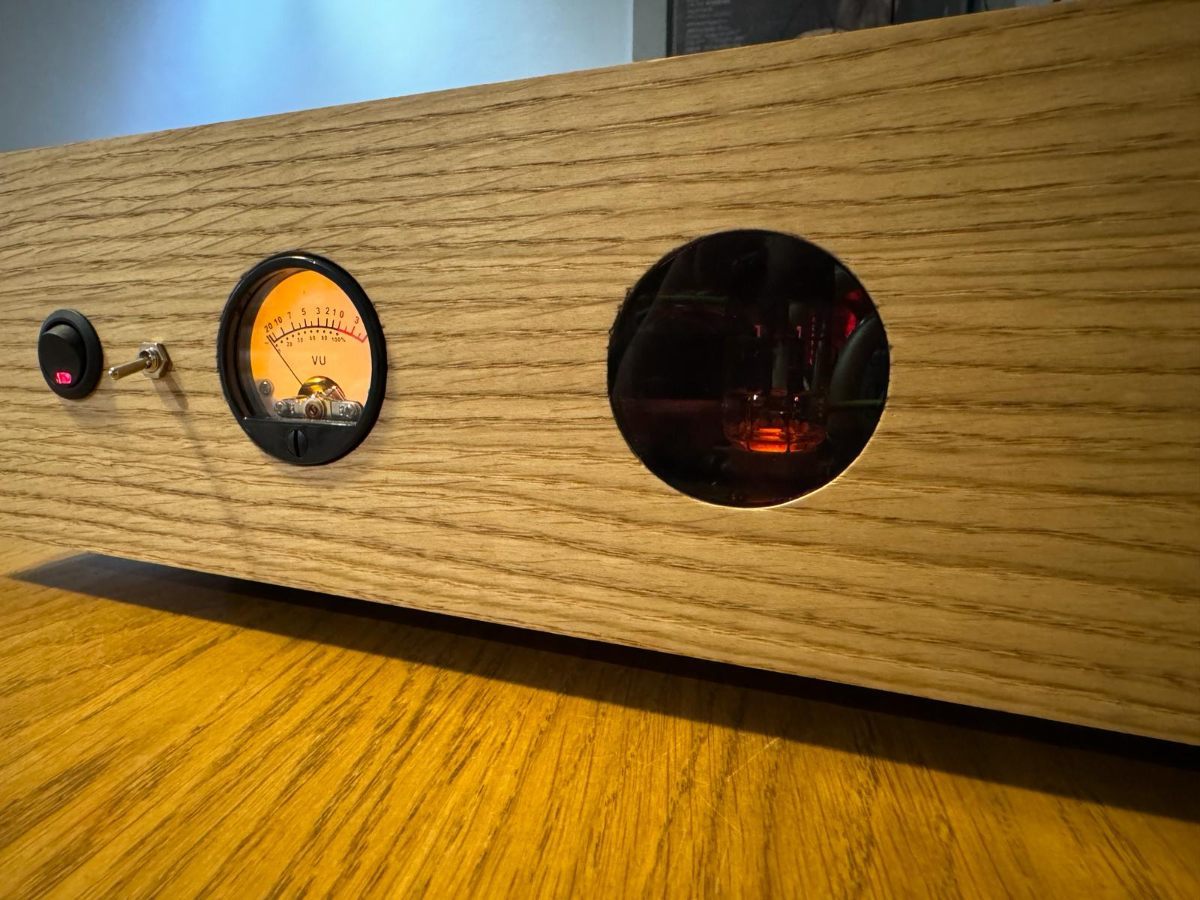

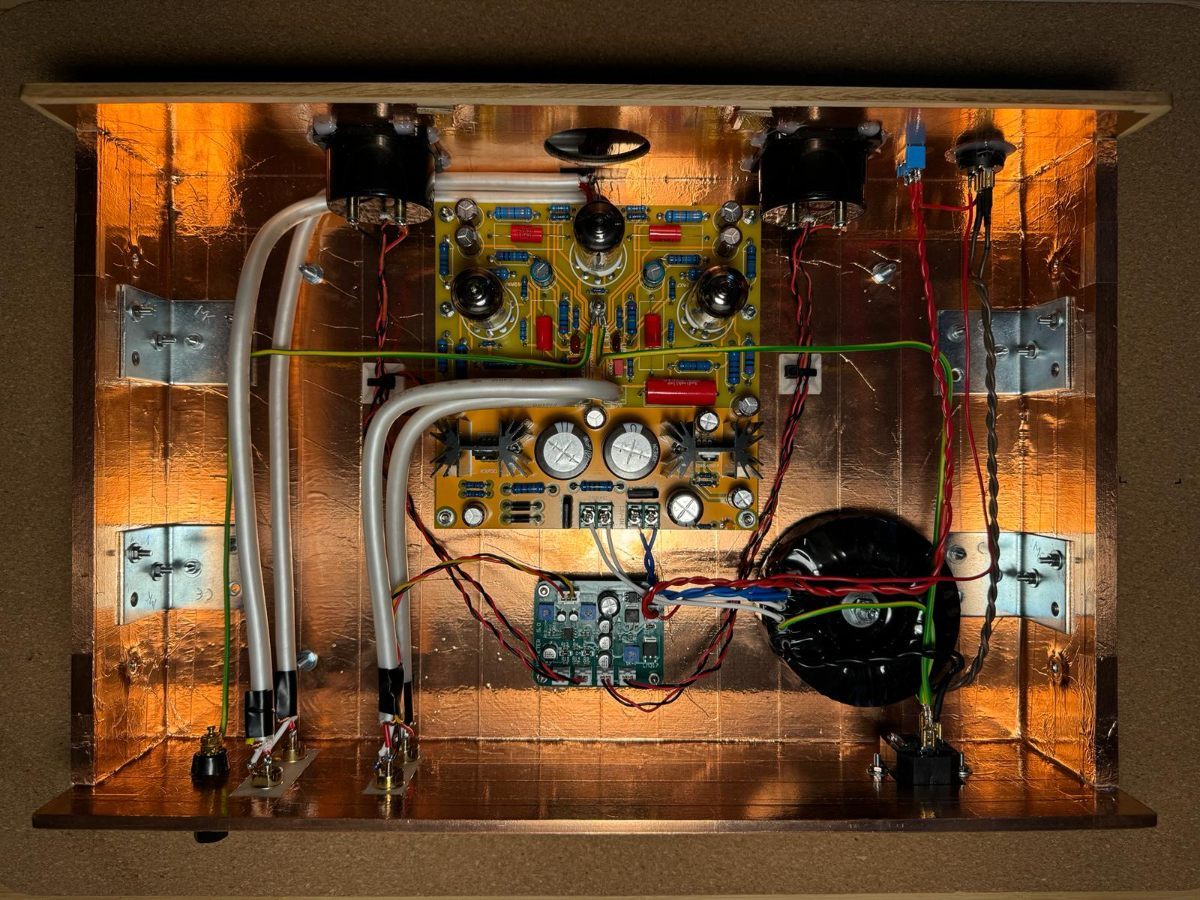

    Mój drugi projekt DIY zakończony 🙂 Przedwzmacniacz gramofonowy inspirowany popularnym EAR834. W zanadrzu mam kilka lepszych kondensatorów, ale kondy o szumnej nazwie  "Audiophiler" pojemności miały w punkt, więc postanowiłem dać im szansę na początek. Ps. Fornir ma ładniejszy kolor, ale zdjęcia robiłem przy sztucznym oświetleniu. Miłego wieczoru wszystkim, przy muzyce lub lutownicy 😉

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 5
    Lubię to Lubię to ×
    • 2 tygodnie później...
    terminus Stały bywalec

    terminus

    Opublikowano
    Opublikowano (edytowane)

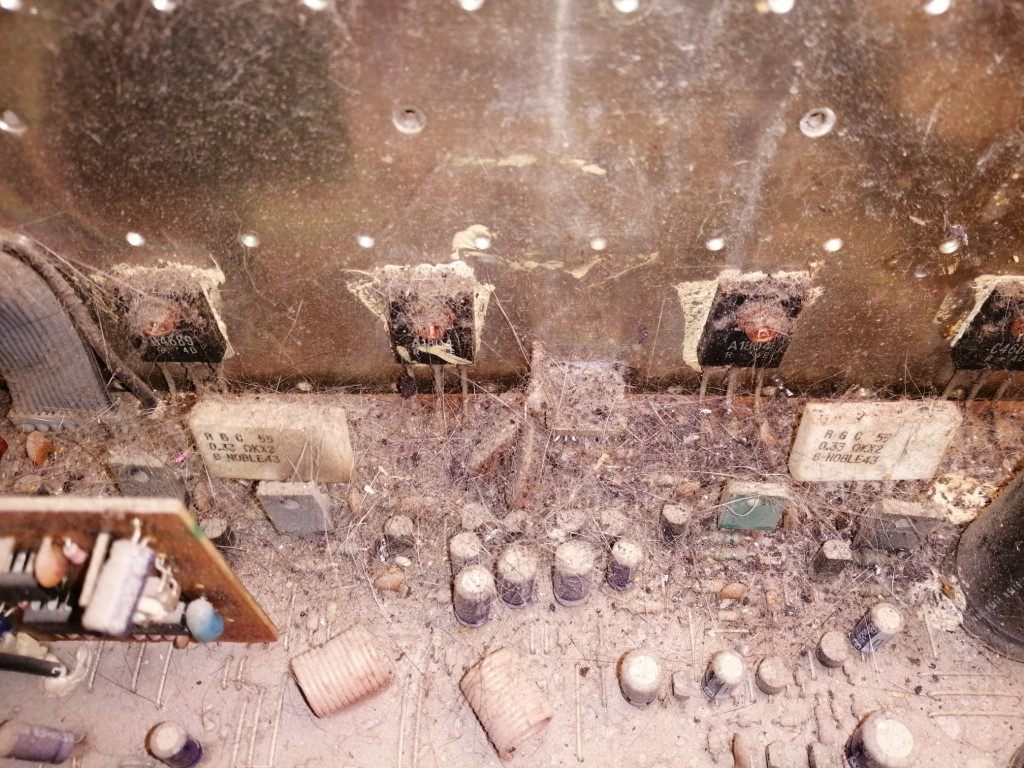

    Właśnie zdjąłem blachę z Pioneera SX-303RDS, którego otrzymałem do naprawy:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Zdjęcie WhatsApp 2024-03-10 o 18.44.00_1e83de6c (Niestandardowe).jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez terminus
    Lubię to Lubię to ×

    Megadeth - A House Divided  🤘SENJUTSU🤘  α  Ω  β  λ  μ  ∅  ½  ²  €  $  π  Ⅵ Ⅵ Ⅵ  TWOYASTARA OF DEATH; TURBO - Blizny [2025]

    Daniel_68412 Doświadczony

    Daniel_68412

    Opublikowano
    Opublikowano
    11 minutes ago, terminus said:

    Właśnie zdjąłem blachę z Pioneera SX-303RDS, którego otrzymałem do naprawy:

    Metoda JackaK i lecisz.. 🙂

    Lubię to Lubię to ×
    terminus Stały bywalec

    terminus

    Opublikowano
    Opublikowano
    2 minuty temu, Daniel_68412 napisał:

    Metoda JackaK i lecisz.. 🙂

    Nie znam... Jakaś podpowiedź? Mieszkam na Ⅰ piętrze, gdyby tak na Ⅹ, albo ⅩⅩ...

    Lubię to Lubię to ×

    Megadeth - A House Divided  🤘SENJUTSU🤘  α  Ω  β  λ  μ  ∅  ½  ²  €  $  π  Ⅵ Ⅵ Ⅵ  TWOYASTARA OF DEATH; TURBO - Blizny [2025]

    Daniel_68412 Doświadczony

    Daniel_68412

    Opublikowano
    Opublikowano
    19 minutes ago, terminus said:

    Nie znam... Jakaś podpowiedź? Mieszkam na Ⅰ piętrze, gdyby tak na Ⅹ, albo ⅩⅩ...

    Nic odkrywczego... JacekK używa loctite, pędzelek 10min i prysznic (czasem trzeba potworzyć). Fakt faktem drogi ale bardzo ładnie czyści.  Ostatnio czyscilem coś podobnego używając Aqua APC rozcieńczony 1:5 i też było spoko. Po spłukaniu sprężone powietrze i na kaloryfer.

    • Lubię to 1
    Lubię to Lubię to ×
    terminus Stały bywalec

    terminus

    Opublikowano
    Opublikowano (edytowane)

    Loctite SF 7840 oczywście posiadam. Piętra - to miało być przewietrzenie ostateczne.

    No i pisz, że Retro Audio, nie każdy zna yotuberów z imienia i nazwiska.

    W dniu 26.02.2024 o 21:23, Kubic napisał:

    Mój drugi projekt DIY zakończony 🙂 Przedwzmacniacz gramofonowy inspirowany popularnym EAR834. W zanadrzu mam kilka lepszych kondensatorów, ale kondy o szumnej nazwie  "Audiophiler" pojemności miały w punkt, więc postanowiłem dać im szansę na początek. Ps. Fornir ma ładniejszy kolor, ale zdjęcia robiłem przy sztucznym oświetleniu. Miłego wieczoru wszystkim, przy muzyce lub lutownicy 😉

    Fajne, ważne, że tobie się podoba. Ja gustuję we frontach z metalu (amelinium), ale może kiedyś z mahoniu coś wydziergam.

    Edytowane przez terminus
    Lubię to Lubię to ×

    Megadeth - A House Divided  🤘SENJUTSU🤘  α  Ω  β  λ  μ  ∅  ½  ²  €  $  π  Ⅵ Ⅵ Ⅵ  TWOYASTARA OF DEATH; TURBO - Blizny [2025]

    terminus Stały bywalec

    terminus

    Opublikowano
    Opublikowano (edytowane)
    W dniu 10.03.2024 o 20:00, terminus napisał:

    Właśnie zdjąłem blachę z Pioneera SX-303RDS, którego otrzymałem do naprawy:

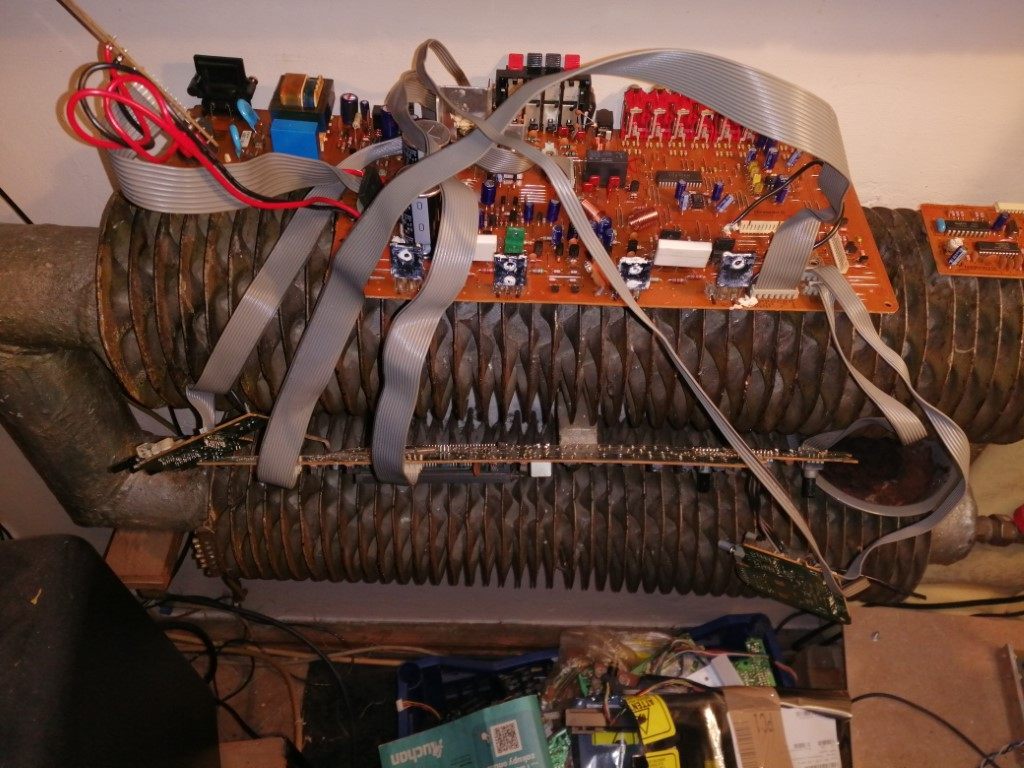

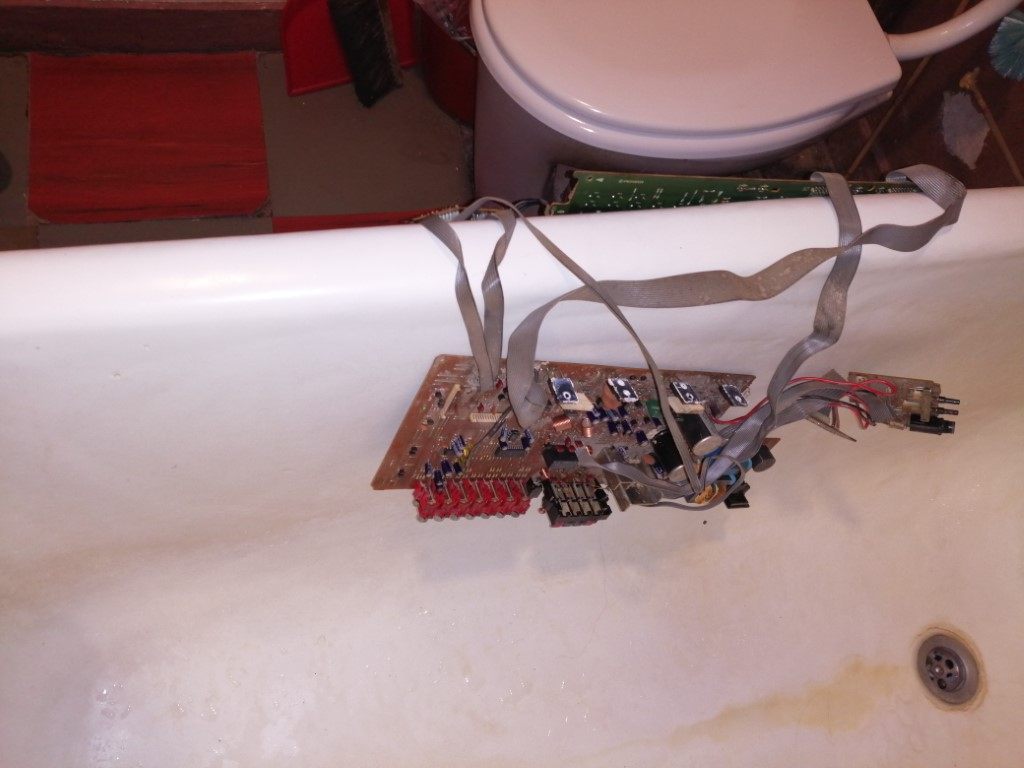

    Trochę się zmieniło, na szczęście:

    Kibla proszę nie komentować.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    IMG_20240311_174555 (Niestandardowe).jpg

    IMG_20240311_174623 (Niestandardowe).jpg

    IMG_20240311_193855 (Niestandardowe).jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez terminus
    Lubię to Lubię to ×

    Megadeth - A House Divided  🤘SENJUTSU🤘  α  Ω  β  λ  μ  ∅  ½  ²  €  $  π  Ⅵ Ⅵ Ⅵ  TWOYASTARA OF DEATH; TURBO - Blizny [2025]

    • 2 tygodnie później...
    Tymianek Poszukiwacz

    Tymianek

    Opublikowano
    Opublikowano

    Mobilny słuchawkowiec (DAC+AMP) w wersji 1 - czyli to czego potrzebuję 🙂 teraz. Na początek coś prostego, oldskulowego 😉 pcm2702 + tda1308.

    PCB niewielkie, z separacją galwaniczną usb (dane + zasilanie). DAC bez aktywnego filtra na opampie, dzielnik napięci + TDA1308 - tanie to, ogólnodostępne, proste w aplikacji, daje radę wysterować słuchawki 32-150R. TDA jako bufor, zasilany symetrycznie.


    Projekt obudowy z alu robi się, koszt wycięcia cnc zapewne będzie spory, więc na razie zostaje obudowa typu open air 😉.


    Poniżej kilka testów.

    0R

    32R

    56R

    150R


    DAC bez problemu wykrywany jest przez androida. Dźwiękowo...hmm, trochę analogowo...? Na pewno gra to lepiej od laptopowej integry, smartfona, czy taniej, chińskiej zabawki z ali.

    • Lubię to 3
    Lubię to Lubię to ×
    • 3 tygodnie później...
    Tymianek Poszukiwacz

    Tymianek

    Opublikowano
    Opublikowano

    Mobilny AMP DAC V2. I2S w dwóch wydaniach: bravo sa9023 i cm6631.


    Pcm1794a z konwersją I/V na rezystorze i legendarny wolfson WM8740 na razie w fazie testów.  AMP tak jak poprzednio TDA1308 😋.


    wm8740 - słuchawki 32R


    pcm1794A - słuchawki 32R


    Dźwiękowo to dwa różne światy audio. Następna wersja to może coś na R2R...

    • Lubię to 1
    Lubię to Lubię to ×
    taz Poszukiwacz

    taz

    Opublikowano
    Opublikowano

    Testy trwają 🙂

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    • 3 tygodnie później...
    Kubic Poszukiwacz

    Kubic

    Opublikowano
    Opublikowano

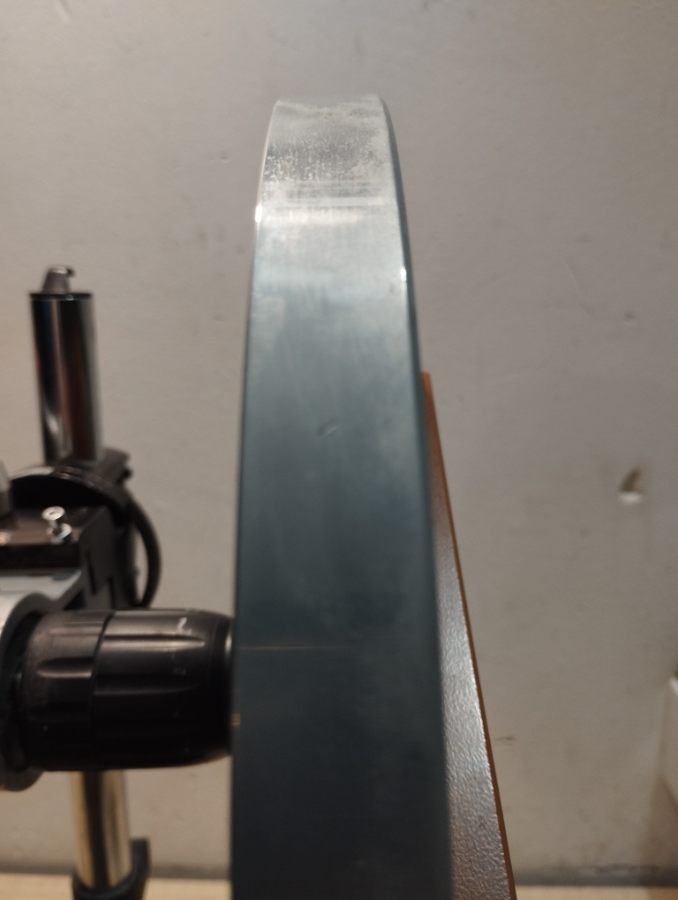

    Mój Thorens odzyskał blask. Dosłownie 🙂

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Before


    After

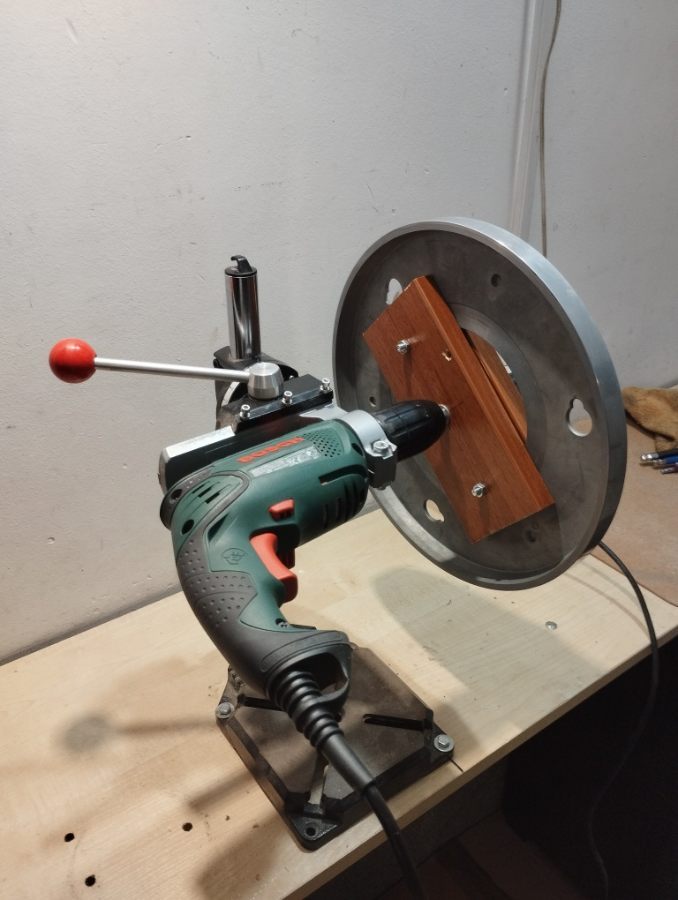

    Polecam taki patent.




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 3
    • Dziękuję 1
    Lubię to Lubię to ×
    AlmostFamous Poszukiwacz

    AlmostFamous

    Opublikowano
    Opublikowano

    Jeżeli zamocujesz sobie to jak kolega to wystarczy szmata oraz pasta polerska. Ja używam 3m biała butelka z zieloną nakrętką. Jak już jest wypolerowane prawie idealnie to zmieniam ścierkę na miękką mikrofibre i pastę na 3m tym razem z niebieską nakrętką. Tylko pasty drogie z 400 zł za obie płaciłem. Może są w mniejszych butelkach. Co do innych past się nie wypowiem, 6lat pracowałem na tych pastach.

    Lubię to Lubię to ×
    Kubic Poszukiwacz

    Kubic

    Opublikowano
    Opublikowano
    8 godzin temu, tjbox napisał:

    Poproszę o listę użytych materiałów podczas polerowania, też mam w planie ale jakoś schodzi.

    Ja używałem:

    - wełna stalowa drobną,

    - papiery ścierne o gradacjach 800, 1500, 2000,

    - pasta polerska do aluminium Tempo.

    • Lubię to 1
    Lubię to Lubię to ×
    GarbataPoczwara Kompan

    GarbataPoczwara

    Opublikowano
    Opublikowano (edytowane)

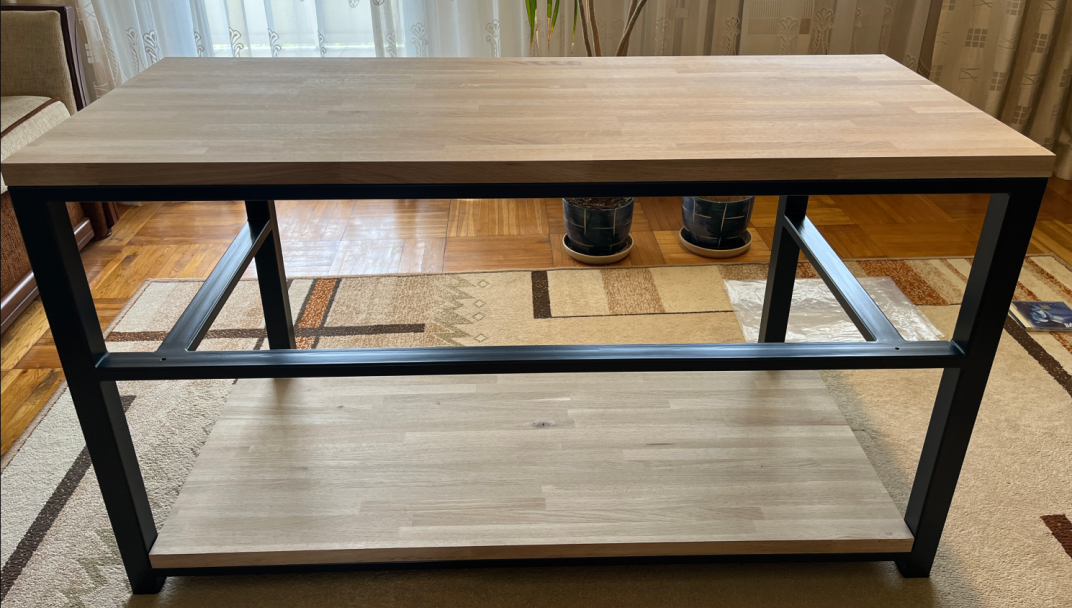

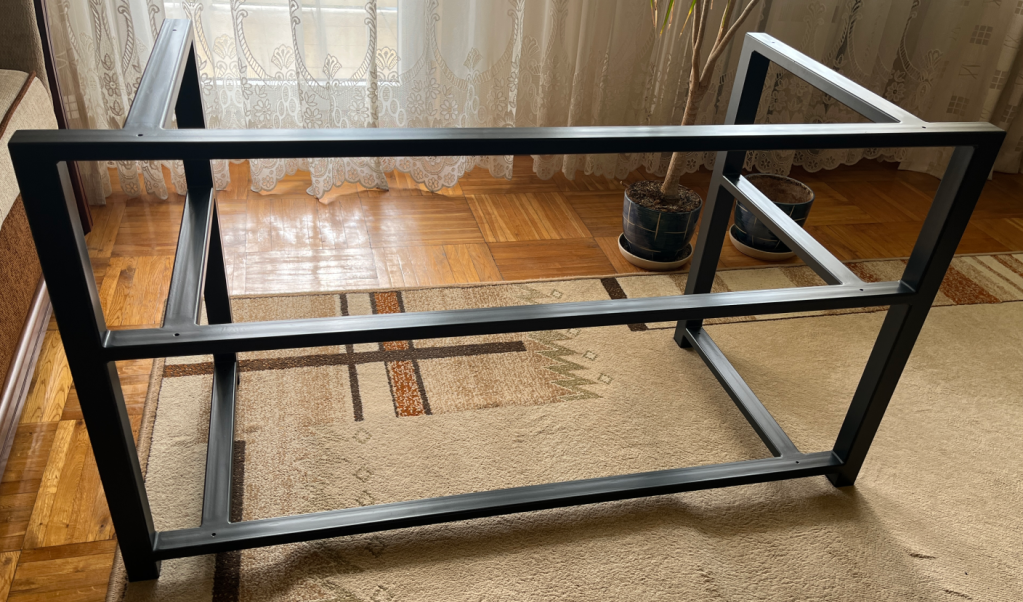

    Wymiary szerokość 1200cm, wysokość 650cm, głębokość 49cm.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) stolik2.thumb.jpeg.17ff9ac6b7fef8c63a7755558b2e0a98.jpeg


    Blaty grubości 2.7cm klejone z litego drewna dębowego. Wstępne przymiarki przed polakierowaniem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez GarbataPoczwara
    • Lubię to 1
    Lubię to Lubię to ×
    • 2 tygodnie później...
    Kubic Poszukiwacz

    Kubic

    Opublikowano
    Opublikowano

    Zagadka na dzisiaj 😉 Co to będzie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    porlick Weteran

    porlick

    Opublikowano
    Opublikowano

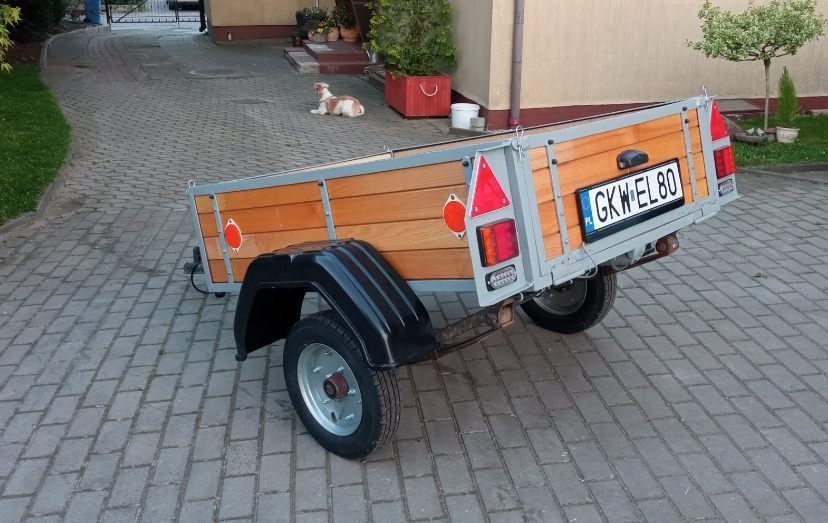

    Projekt zakończony. Od tego:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Do tego:IMG_20240515_205655.thumb.jpg.5d4295832b480cd5218f4b47142ea44e.jpg

    SAM, rocznik '82. Przez pewien czas przyczepka mieszkała w krzakach, choć cały czas była zarejestrowana.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 4
    Lubię to Lubię to ×
    jarekb Wschodząca gwiazda

    jarekb

    Opublikowano
    Opublikowano

    Jak zamierzasz używać ?  , to zakombinował bym jakieś amortyzatory nawet motocyklowe ,wiem nie ma w konstrukcji ale pewnie nie raz widziałeś ze ''podskakują ''

    Lubię to Lubię to ×
    porlick Weteran

    porlick

    Opublikowano
    Opublikowano
    25 minut temu, jarekb napisał:

    Jak zamierzasz używać ?

    Będę jeździł na złoty staroci. 😉😁

    A na poważnie, to mam całą kupę śmiecia do wywózki do PSZOKu. Przy domu potrzeba przyczepki, choćby po to, by sobie bagażnika nie ufajdolić, jak będę wiózł parę worków cementu...

    A amorki nie wejdą - os za krótka, więc za wąsko między kołem a bokiem skrzynki ładunkowej.

    Lubię to Lubię to ×
    rysiu126 Entuzjasta

    rysiu126

    Opublikowano
    Opublikowano
    12 godzin temu, porlick napisał:

    Będę jeździł na złoty staroci. 😉😁

    A na poważnie, to mam całą kupę śmiecia do wywózki do PSZOKu. Przy domu potrzeba przyczepki, choćby po to, by sobie bagażnika nie ufajdolić, jak będę wiózł parę worków cementu...

    A amorki nie wejdą - os za krótka, więc za wąsko między kołem a bokiem skrzynki ładunkowej.

    Amorki w takiej sytuacji u mnie były zamontowane na leżąco pod skosem  przy kole   a wzmocnieniem nad osią na środku .

    Lubię to Lubię to ×
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.

    • Biuletyn

      Chcesz być na bieżąco ze wszystkimi naszymi najnowszymi wiadomościami i informacjami?
      Zapisz się

    • KONTO PREMIUM

    • Ostatnio dodane opinie o sprzęcie

      Ostatnio dodane opinie o albumach

    • Najnowsze wpisy na blogu

    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.



    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat oraz na ukrycie połowy reklam wyświetlanych na forum.

    Ok, wyłączyłem
    Nie chcę
