Pre z obsługą RCA i XLR oraz wzmocnieniem na PGA2320

[jar1]

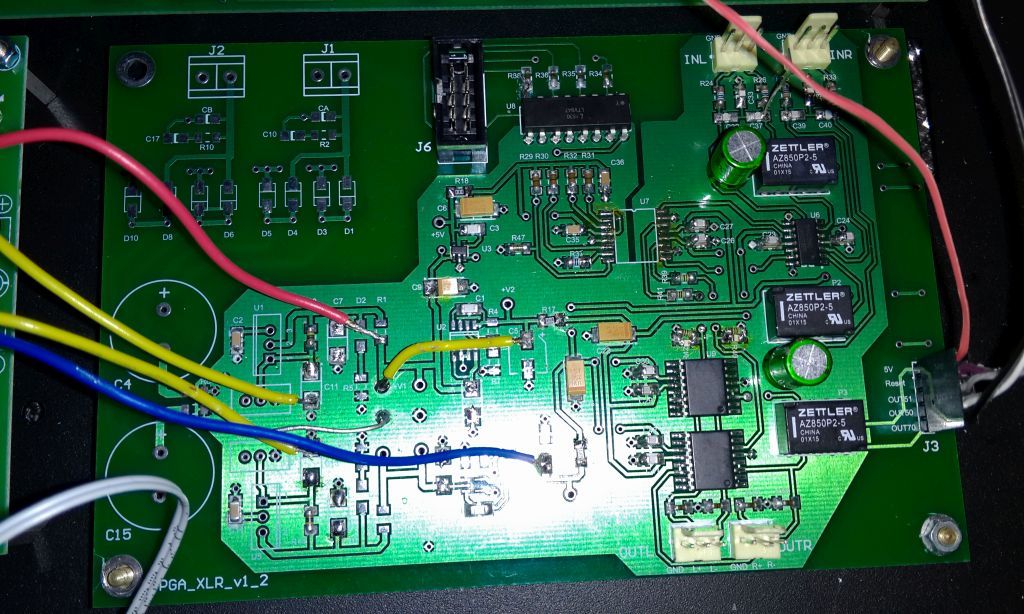

W miedzyczasie polutowałem i odpaliłem płytkę preampa. Nie było żadnych problemów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

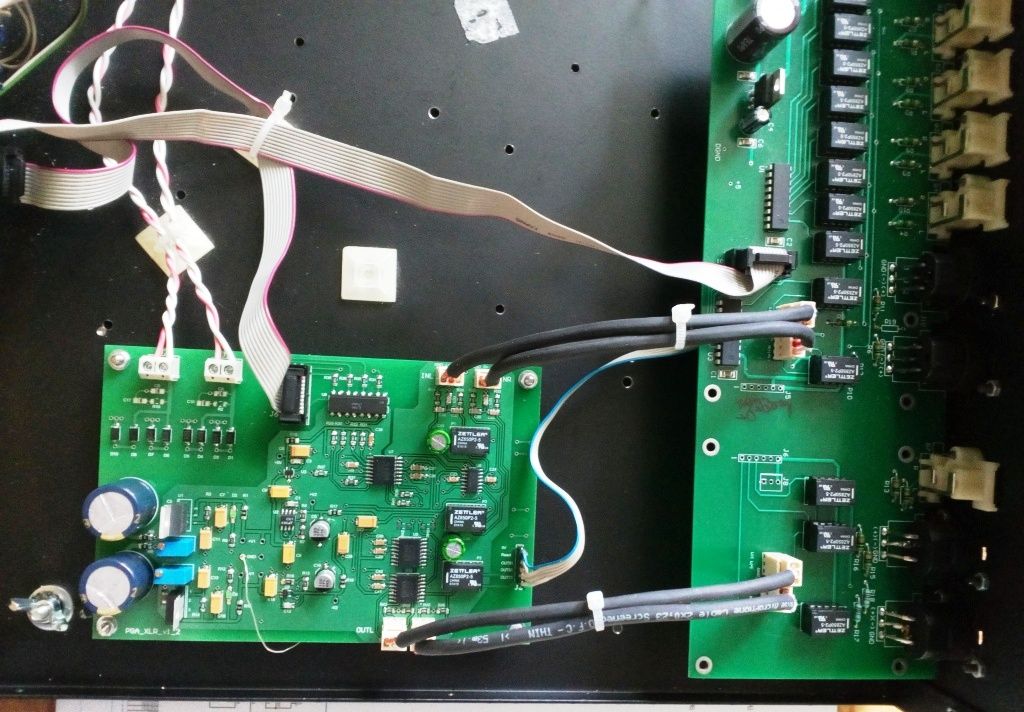

Tak jest podłączona do całości przedwzmacniacza



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Wczoraj przyszły płytki selektora.

Dzisiaj wysłałem przesyłki.

Bardzo proszę po odbiorze potwierdzić (albo PW albo email) , że zawartość była zgodna zgodna z tym, co kto zamawiał. Bo zawsze mogą być jakieś pomyłki ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Dostałem dzisiaj płytki. Są piękne.

Zastanawiam się nad kompletowaniem części. Jest ich trochę, zwłaszcza bardziej kosztownych np: 12 przekaźników zettlera do selektora, 3 do preampa, symetryzatory i desymertyzatory, pga. Ogóle jest tego sporo. Może zebralibyśmy się do zakupów tych części. Tym sposobem zeszlibyśmy z ceny przekaźników koło 3zł na sztuce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MICHNIOR]

Może zebralibyśmy się do zakupów tych części.



Już wcześniej o to pytał daris666:

Kto będzie kompletował części do sterownika, selektora i pga ? Chętnie bym się złożył na zamówienie.



Myślę, że gdyby ktoś się tym zajął to ja jestem chętny :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Bardzo dziękuję za płytki, własnie wróciłem z roboty i sobie oglądam.



Kopczas dasz radę ogarnąć ?



Ja się przyznaje, nie dam rady. Mam teraz sezon i praca na okrągło.



Pozdrawiam wszystkich

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Bardzo dziękuję za płytki, własnie wróciłem z roboty i sobie oglądam.



Kopczas dasz radę ogarnąć ?



Ja się przyznaje, nie dam rady. Mam teraz sezon i praca na okrągło.



Pozdrawiam wszystkich



Teoretycznie po 14 lipca mógłbym to skompletować z założeniem, że pomijam drobnicę bo nie mam czasu się bawić w dzielenie. Zastosowane wartości są dość powszechne, spokojnie 70% każdy ma w szufladzie. Tak samo kondensatory przewlekane itp.

Zamówienie obejmowałoby wszystkie IC, przekażniki, gniazda i wtyki IDC oraz złączą rca i xlr, złącza 3 pin, odbiornik IR.

Sprawdzałem w TME jak to wygląda i na ten moment nie ma wszystkiego. Niektóre scalaki są w trakcie dostawy.



Jeśli chodzi o ceny, licząc póki co zamówienie jak na jeden zastaw, wygląda to następująco (bez drobnicy)

Pre - koło 250zł

Sterownik - koło 30 zł

selektor koło 240zł.



W BOM znajduje się optoizolator LTV817. Nie powinien być LTV847 jeli mają być 4 kanały i DIP16?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Ja się piszę. Mam czas. To jest projekt na jesień.



A czy można zastosować wyświetlacz vfd ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Dobra wiadomość jest taka, że przekaźniki są w sklepie avt (o ile są dostępne) po 8.5zł. To znacznie przycina koszty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Pga wliczyłeś czy trzeba to gdzieś kupić ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Wliczyłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

A ten



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Tak wygląda wersja tylko dla RCA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Niepotrzebne są wtedy przekaźniki na płytce preampa - wystarczy wlutować odpowiednio zworki. Również niepotrzebne jest połączenie sygnałów sterujących z płytki selektora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Trochę objasnień:



1. Dla wersji oprogramowania sterownika pochodzącej z zamówienia dla PGA_Bufor wymagane jest odłączenie zworki dla sygnału Mute w sterowniku. Na pcb PGA_XLR pin Mute układu PGA ma ustawiony potencjał wysoki (MUTE wyłączony) poprzez podpięcie go do zasilania opornikiem 3,3k.

2. Sterowania przekaźnikami na pcb PGA_XLR wymaga podłączenia do złącza J2 odpowiednich sygnałów sterujących z płytki selektora: +5V, Reset, OUT51, OUT50, OUT70. Najlepiej pobrać te sygnały bezpośrednio z odpowiednich nóżek układu U3 (ULN2803A) lutując przewody tasiemki od spodu do odpowiednich nóżek tego układu.

3. Oczywiście zastosowane są optoizolatory poczwórne LTV847. Na schemacie jest oznaczenie dla wersji pojedynczej – błąd.

4. Kondensatory C43 i C44 są podłączane do układu przy wyborze wejść RCA. Zapewniają symetryczność prądów pracy układu INA2134, w wyniku czego na wejściach i wyjściach tego układu są identyczne napięcia (parami). Na wejściu jest ok. -10mV na wyjściach prawie dokładnie ok. 0mV. Dzięki temu nie ma wzmocnienia DC przez PGA. Przy używaniu jedynie wejść XLR zamiast tych kondensatorów wystarczą zworki . Kondensatory bipolarne.

5. Układ nie posiada żadnych kondensatorów sprzęgających w torze dlatego należy do niego podłączać urządzenia (do wejść i do wyjść) które takowe posiadają. Inaczej można doprowadzić do uszkodzenia układu albo do istotnych zmian jego punktów pracy. Jeśli potrzeba, to można dodać kondensatory sprzęgające na wejściu i wyjściu o odpowiedniej pojemności. Oporność wejściowa dla preampa wynosi ok. 50k (według danych katalogowych dla INA134).

6. Filtr RFI/EMI na wejściu ma odcięcie -3dB ok. 200kHz (tak wyszło z pomiarów) przy założeniu sterowania przedwzmacniacza niską impedancją. Powinna być poniżej 100 ohm. Przy wyższej należy zastanowić się nad ewentualną zmianą wartości elementów filtra.

7. Na schemacie przewidziane są elementy R39…..R42. Tworzą dzielnik napięcia pomniejszając sygnał o połowę. Dzielnik nie jest obowiązkowy, ale powoduje on również zmniejszenie poziomu szumu na wyjściu pre, którego źródłem jest układ PGA – taka przypadłość cyfrowo sterowanych drabinek rezystorowych. Ponieważ znajdujący się za nim układ DRV134 ma wzmocnienie dwukrotne, tym samym, dzięki dzielnikowi wzmocnienie całości jest równe wzmocnieniu na PGA. Jeśli ktoś ma wzmacniacz o dużym wzmocnieniu napięciowym, kolumny 4 ohm o skuteczności powyżej 90 dB to dzielnik może się przydać . Ważne jest, by układ DRV134 był sterowany jak najmniejszą impedancją, toteż dzielnik musi być tak dobrany, by zapewnić jak najmniejszą impedancję widziana przez ten układ oraz nie spowodował nadmiernego obciążenia dla układu PGA2320. Według danych katalogowych dla PGA można go obciążyć spokojnie nawet 600 ohm. Na schemacie wartości oporników dzielnika wynoszą 680 ohm, można zejść z nimi nawet do 330 ohm.

Można tez nie montować dzielnika (jako R39 i R41 dać wartości np. 47 ohm). W obu przypadkach warto wlutować kondensator w miejscu dla rezystorów R40 i R42 o pojemności kilkuset pF, np. 220pF (a w przypadku stosowania dzielnika zrobić kanapkę z rezystorem R40 i R42 do masy). Daje to wyraźną różnicę w dźwięku na plus.

Jako kondensatory w filtrach (wejściowym też) najlepiej się użyć typów C0G.



8. Oporniki R45 i R46 na wyjściu są w celu zmniejszenia bezwzględnego napięcia DC na wyjściach. Im mniejsza wartość tym DC mniejsze. Wg specyfikacji układ DRV134 można obciążać bezproblemowo 680 ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Czy można wgrać ten BOM do TME ? Jak to się robi ?



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mkmar]

Nurtuje mnie pytanie po co w sterowniku zaprojektowana jest gałąź włączająca Vin (P1, D1 ...do R1). Rozumiem, że służy do wyłączania samego programu/sterownika bez potrzeby odpalania całego systemu i przy tym układy we/wy są ciągle wygrzane i pod napięciem. Lecz czy nie można wziąć napięcia dla kontaktronu R1 bezpośrednio z U1.

Jeśli zrezygnuję z R1 i Vin zewrę na stałe to czy będzie to miało jakieś znaczenie dla działania programu przy wyłączaniu sterownika głównym wł.?

Czy myślałeś może o wersji programu z wyłączaniem z pilota - bo jeśli dobrze pamiętam to w pierwotnej wersji miało nie być tej opcji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Nurtuje mnie pytanie po co w sterowniku zaprojektowana jest gałąź włączająca Vin (P1, D1 ...do R1). Rozumiem, że służy do wyłączania samego programu/sterownika bez potrzeby odpalania całego systemu i przy tym układy we/wy są ciągle wygrzane i pod napięciem. Lecz czy nie można wziąć napięcia dla kontaktronu R1 bezpośrednio z U1.

Jeśli zrezygnuję z R1 i Vin zewrę na stałe to czy będzie to miało jakieś znaczenie dla działania programu przy wyłączaniu sterownika głównym wł.?

Czy myślałeś może o wersji programu z wyłączaniem z pilota - bo jeśli dobrze pamiętam to w pierwotnej wersji miało nie być tej opcji.

Gałąź z pinem Vin służy jedynie do odłączenia przekaźników we/out w momencie wyłączenia zasilania od przedwzmacniacza. Zanim rozładuje się główny kondensator zasilania sterownika, na Vin szybciej ustali się stan zero. To skutkuje wysłaniem komendy rozłączenia przekaxników i stopuje program. Odłączenie zapobiega pojawieniu się stanów nieustalobych na wejściach końcówki mocy i tym samym elimunuje niepożądane "efekty dźwiękowe". Tym samym nie trzeba pamiętać o kolejności wyłączania urządzeń.

Oczywiście można z tego zrezygnować, podłaczając Vin na stałe do masy.

Pisałem tez w wątku dla PGA_Bufor, ze obecnie używam zamiast w tym miejscu innego, bardziej eleganckiego rozwiązania z wykorzystaniem układu DS1812, który sam zastępuje wszystkie elementy związane z tym układem;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mkmar]

Źle kombinowałem - teraz wszystko jasne - dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Oto przykład działającego sterownika z wyświetlaczem OLED WEH001602A, enkoderem BOURNS PEC11L-4120F-S0020

oraz uproszczonym sposobem rozłączania wejść/wyjść z układem DS1812-5+.

Wszystko do dostania w TME.

Enkoder jes z wyłącznikim, więc można to wykorzystać zamiast oddzielnego przycisku. Działa w porządku. Trzeba jedynie uważać by nie naciskać go bez poruszenia w prawo/lewo, bo jest czuły i mogą się niechcący już zmienić wartości. Dla spowolnienia realcji można zblokować oba piny A i B enkodera kondensatorami 10n-100n do masy (nózka środkowa).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Jakie wartości trafa będą optymalne dla tego pre?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Takie same, jak dla poprzedniej wersji pre, PGA_Bufor.

pri: 230V



sec1: 2x15V (1A)



sec2: 2x10V (1A)



Są gotowce w toroidach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

albo super audio :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Zmiany w sofcie wersja PGA_XLR - nowa



1. Dołączona obsługa MUTE (wyciszenie), która jest dostępna tylko z przycisku na pilocie IR. Do programowania pilota dodana jest obsługa przypisania przycisku.

Po zaprogramowaniu, przyciśnięcie przycisku na pilocie IR powoduje stan MUTE na PGA (wyciszenie) oraz pokazany zostaje migający ekran z napisem „Mute is pressed”. Po powtórnym wciśnięciu przycisku układ wraca do stanu poprzedniego (sprzed wciśnięcia MUTE).

Również każde przyciśnięcie na pilocie przycisków zadeklarowanych do obsługi wzmocnienia, powoduje wyjście ze stanu MUTE – z tym, ze wzmocnienie ulega zmianie albo na plus albo na minus w zależności, który przycisk został wciśnięty. Tak działa sam PGA.

Stan MUTE nie jest zapamiętywany w pamięci trwałej kontrolera.



2. Dołączona obsługa jasności dla wyświetlacza OLED (sterownik WS0010). Zwykłe wyświetlacze ciekłokrystaliczne (hd44780) działają dalej, z tym, że nie działa obsługa przyciemnienia.

Są trzy możliwości wyboru jasności: „HIGH” (jasny), „LOW” (przyciemniony) oraz „DARK” (ciemny). Aby nie stracić orientacji po wybraniu opcji „DARK”, każde „dotknięcie” impulsatora albo przycisku powoduje wyjście ze stanu ciemnego wyświetlacza. Tym samym nie jest możliwe zapisania tego stanu w pamięci trwałej kontrolera w przeciwieństwie do „HIGH” lub „LOW”.

Obsługa jasności jest również możliwa za pomocą pilota IR.

W opcjach programowania przycisków IR, trzeba wskazać przycisk pilota, jaki będzie przypisany do tej funkcji. Jeden przycisk obsługuję zmiany w jasnościach. Kolejne przyciśnięcie powoduje przechodzenie pomiędzy różnymi jasnościami.



3. Możliwość ominięcia programowania przycisków pilota IR dla wybranych, niepotrzebnych funkcji. Np. gdy w urządzeniu używa się mniej wejść lub wyjść. Podobnie, gdy nie używany jest wyświetlacza OLED, można zrezygnować z przypisania przycisku pilota do obsługi jasności.

Aby pominąć przypisania przycisku, w trakcje wykonywania procedury programowania pilota wciśnięcie przycisku sterującego (ewentualnie wciśnięcie przycisku zintegrowanego z impulsatorem) powoduje ominięcie przypisania przycisku.



4. Zmiany kosmetyczne:

- zmniejszenie czasów pomiędzy przełączeniami wejść/wyjść w celu minimalizacji ewentualnej obecności niepożądanych „zjawisk dźwiękowych” w sytuacji odłączenia wejść/wyjść od pozostałych urządzeń w chwili przełączania. Konieczność tej zmiany powstała na skutek podłączenia preampu do znanych na forum monobloków na lampach GM70, które okazały się wyjątkowo wrażliwe na odłączenie ich wejść od przedwzmacniacza. Można również zmniejszyć wartości rezystorów przy wyjściach na pcb selektora, które zwierają sygnał do masy z 470k do kliku – kilkunastu kOhm.

- zablokowanie kolejnego przełączania wejść/wyjść, gdy dłużej przytrzyma się przycisk pilota IR.



Jeśli ktoś ma ochotę, to proszę dać znać - wyślę wsada do procesora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Napisano 21.08.2016 - 20:43





Jar, jaki konkretnie typ gniazd rca przewidziałeś do projektu? Chodzi mi o model i producenta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Standardowe, podwójne. Z czerwonym (prawym) gniazderm na dole, bo bywają różne.

Pasowac powinien taki :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Na płytce sterownika, od spodu, znajduje się jeden nieoznakowany element. Jak go traktować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

To pad pod opcjonalny kondensator 100nF C15.

Nie jest w naszym przypadku wymagany.

Zwora J7 w sterowniku w przypadku sterowania PGA_Bufor powinna być wykorzystana. Zasilanie brane jest z pcb sterownika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Czy dgn selektora powinno być gdzieś połączone z masami pga?

Poskładałem dzisiaj wszystko do kupy i póki co milczy. Badając piszczykiem sygnał na płytce selektora, nic nie przechodzi przez przekaźniki, ani do rca ani xlr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

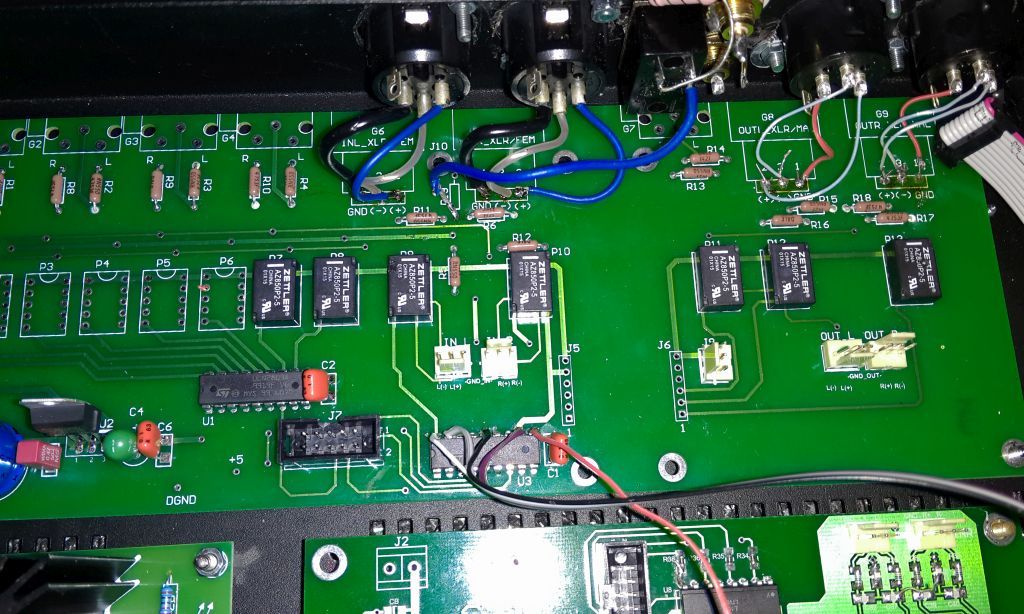

Walczę, ale bezskutecznie. Problemów jest kilka:

- selektor nie zmienia źródeł. jeśli przełączę xlr na inne wejście sygnał leci jednocześnie. Przekaźnik cyka, jest to jednak jedyna aktywność.

- przekaźniki na pcb pga nie ruszają się wcale. Połączenie z U3 na płytce selektora sprawdzałem kilka razy. Po włączeniu na ścieżkach sygnału jest zwarcie z masą pga, po wyłączeniu układ zatrzymuje się jakby wyjściem było rca.



Zrobiłem parę prób, efekty są następujące:

połączając się zaraz za INA było słychać muzykę. Omijając pga i podłączając sygnał dalej do DRV, na złączu OUTL nie było dźwięku. Połączając wyjście bezpośrednio do nóżek scalaka, powodowało odtwarzanie muzyki.

Nie mogę stwierdzić dlaczego puszczając sygnał przez pga, nie było dźwięku nawet kiedy wyjście podłączyłem bezpośrednio do nóżek symetratora. Albo mam walnięte pga albo coś jest nie tak z kontrolerem. Taśmy i napięcia sprawdzałem, wyświetlacz i wszystkie funkcje działają przynajmniej na ekranie.



Będę wdzięczny za jakikolwiek pomysł co mógłbym jeszcze sprawdzić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Walczę, ale bezskutecznie. Problemów jest kilka:

- selektor nie zmienia źródeł. jeśli przełączę xlr na inne wejście sygnał leci jednocześnie. Przekaźnik cyka, jest to jednak jedyna aktywność.

- przekaźniki na pcb pga nie ruszają się wcale. Połączenie z U3 na płytce selektora sprawdzałem kilka razy. Po włączeniu na ścieżkach sygnału jest zwarcie z masą pga, po wyłączeniu układ zatrzymuje się jakby wyjściem było rca.



Zrobiłem parę prób, efekty są następujące:

połączając się zaraz za INA było słychać muzykę. Omijając pga i podłączając sygnał dalej do DRV, na złączu OUTL nie było dźwięku. Połączając wyjście bezpośrednio do nóżek scalaka, powodowało odtwarzanie muzyki.

Nie mogę stwierdzić dlaczego puszczając sygnał przez pga, nie było dźwięku nawet kiedy wyjście podłączyłem bezpośrednio do nóżek symetratora. Albo mam walnięte pga albo coś jest nie tak z kontrolerem. Taśmy i napięcia sprawdzałem, wyświetlacz i wszystkie funkcje działają przynajmniej na ekranie.



Będę wdzięczny za jakikolwiek pomysł co mógłbym jeszcze sprawdzić.

coś musiałeś chyba na mieszać. Zrób jakieś zdjęcia to łatwiej będzie przeanalizować.

Masy selektora i sterownika nie mają połączenia z masą audio.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Póki co wylutowałem pga w poszukiwaniu przebicia.

W selektorze są "brzydkie" miejsca, ale one nie stanowią problemu.

Zasilania nie montowałem, ponieważ będę korzystał z salasa. Ten działa zupełnie normalnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pittt]

Pytanie: gdzie kupić pga2320 w dobrej cenie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
