Pre z obsługą RCA i XLR oraz wzmocnieniem na PGA2320

[jar1]

Właśnie jestem w fazie projektowania przedwzmacniacza, który zapewni pełną obsługę wejść i wyjść w postaci RCA i XLR.

Założenia są takie:

1. Wejścia RCA i XLR

2. Regulacja wzmocnienia

3. Wyjścia RCA i XLR

4. Możliwość obsługi również RCA/XLR oraz XLR/RCA

5. Przełączanie trybów pracy XLR/RCA przekaźnikami

6. Układ ma być działać z selektorem oraz sterownikiem z projektu PGA_Bufor

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Na wejściu wykorzystany układ INA134 – jako desymetryzator dla wejścia XLR (wzmocnienie 1x) albo jako bufor wejściowy dla RCA (wzmocnienie 2x).

Następnie sygnał podawany jest do układu PGA2320, który pełni rolę regulatora wzmocnienia. Po nim sygnał wchodzi do układu DRV134 (wzmocnienie 2x), gdzie albo jest symetryzowany dla wyjścia XLR albo jako bufor wyjściowy dla gniazd RCA.

Uwagi i pomoc mile widziane. :)

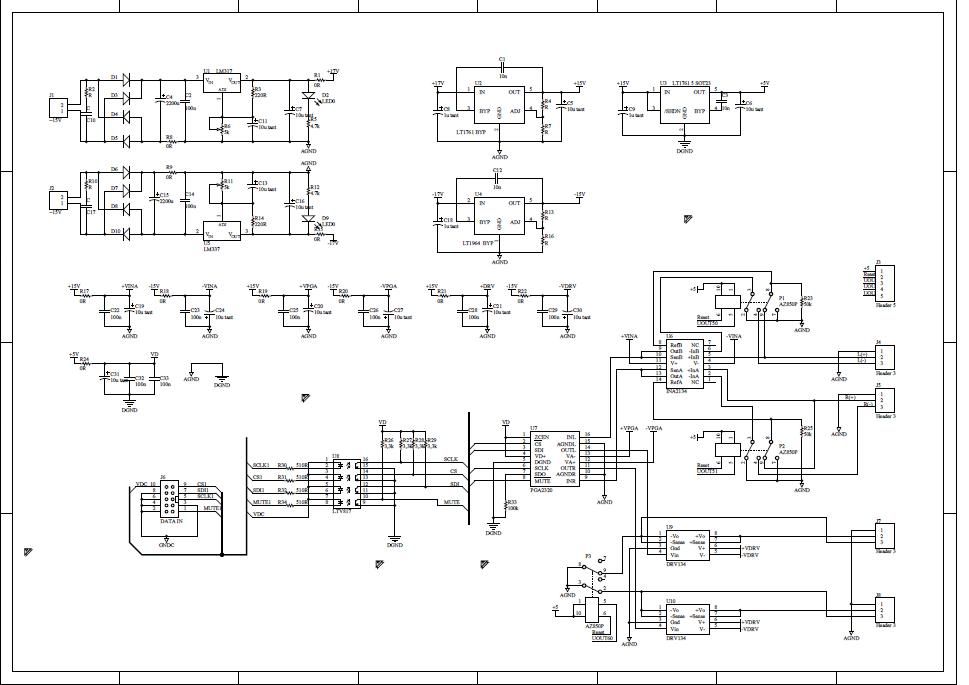

Poniżej pierwsza wersja schematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mkmar]

Nie lepiej zamiast INA134 i DRV134 zastosować OPA1632 i 2x PGA2320. Mamy wtedy lepsze parametry na OPA, pełną symetrię i mniej przekaźników w torze. PGA może pracować bez bufora (I wy = 75mA) lub każdy może wstawić taki jaki lubi.

[jar1]

Poprzednie rozwiązanie można było złozyć na symetryczne. Teraz chcę własnie zrobić w ten sposób . Czyli jedynie możliwość obsługi zbalansowanych połączeń pomiedzy urządzeniami.

Te INA i DRV są specjalnie dedykowane do tego. Mają świetne parametry i nie wymagają dodatkowych zewnętrznych rezystorów, które powinny być idealnie sparowane.

[Kopczas]

Dla mnie super pomysł.

Tylko czy nie warto by dodać buforów dla xlr też ?? 4 opki więcej, kilka rezystorów i kondensatorów. Z moim eksperymentów wynika, że pga2320 lepiej gra obuforowane.

[jar1]

Dla mnie super pomysł.

Tylko czy nie warto by dodać buforów dla xlr też ?? 4 opki więcej, kilka rezystorów i kondensatorów. Z moim eksperymentów wynika, że pga2320 lepiej gra obuforowane.

W obu przypadkach sygnał przechodzi przez INA2134 i DRV134 - to na nich odbywa się desymetryzacja i symetryzacja oraz buforowanie, gdy mają pracować z sygnałami niezbalansowanymi. Odpowiednim trybem sterują przekaźniki przy tych ukłądach.

RCA.

.

[Kopczas]

Ja dla mnie bomba. potrzebuję właśnie takiego urządzenia.

[frobek]

Ja tez jestem zainteresowany jakby co :)

[Kopczas]

W sumie opóźnianie załączania wyjścia by się przydało, bo pga robi trochę hałasu.

[jar1]

W sumie opóźnianie załączania wyjścia by się przydało, bo pga robi trochę hałasu.

To załatwia sterownik, tak samo odłączanie przy wyłączeniu z sieci.

[jar1]

Właśnie przyszła płytka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Daj znać kiedy już odpalisz.

[jar1]

Z placu boju.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Układ odpalony, teraz kolej na "przesłuchiwanie"

Oczywoście nie obyło się bez problemów, np. w postaci podłaczenia odwrotnie zasilania do PGA2320. Ale wygląda na to, ze regulatory LT uratowały kostkę, bo mają ograniczenie prądowe z odcięciem napięcia ;).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

I jak ?? Jestem bardzo ciekaw jak to wypada dźwiękowo.



Sent from my MX4 Pro using Tapatalk

[LuSzTi]

Dziś na prośbę kolegi wpiąłem w swój system PRE na pojedynczym PGA2320, aplikacja z dodatkowym buforem na wyjściu - no i tak szczerze to taki lekki dramat. Regulacja cyfrowa w Soekrisie to przy tym miód i malinka. Nie wiem czy to kwestia tego bufora...czy czego tam jeszcze...ale wypadło bardzo słabo :/

[jar1]

Wszystko zależy jak zwykle od aplikacji i końcowego wykonania. Same układy nie grają.

PGA to naprawdę niezły układ i może grać naprawdę super.

[Kopczas]

Właśnie ja też mam dobre doświadczenia z PGA.

[jar1]

Na razie testuję jedynie na ustawieniach dla RCA in i RCA out. Po prostu podmieniłem w poprzednim pre płytkę PGA_Bufor na tę obecną. Chce skonfrontować tę samą funkcjonalność i dźwięk.

Kombinowałem nieco z podłączeniami, by minimalizować DC offset na wyjściu - nie ma w układzie żadnych kondensatorów sprzęgających ani też DC sevo.

Udało się uzyskać ok. +3mV na wyjściu w jednym kanale a w drugim -0,5mV. Natomiast na wejściach (wszystkich jest -10mV), co wynika z polaryzacji układu ina134. Na jego wyjściach (czyli, również na wejściu PGA2320 jest ok. 0,5mV)

Te dane dotyczą połączeń dla RCA,.

Zrobiłem też parę pomiarów na oscyloskopie. Wygląda to całkiem nieźle.

Na dole sygnał wejściowy, na górze wyjściowy.

Prostokąt 20Hz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

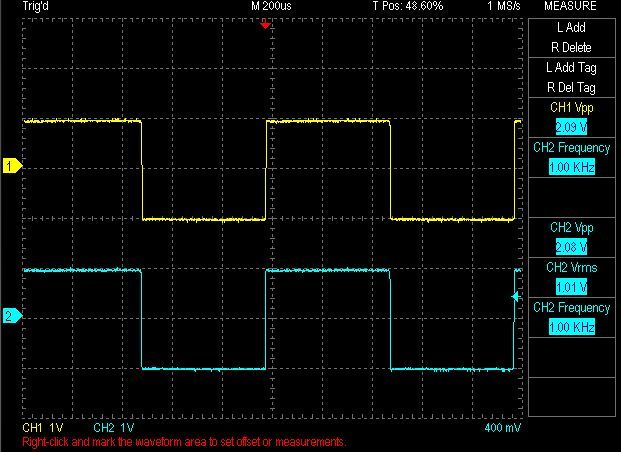

Prostokąt 1kHz

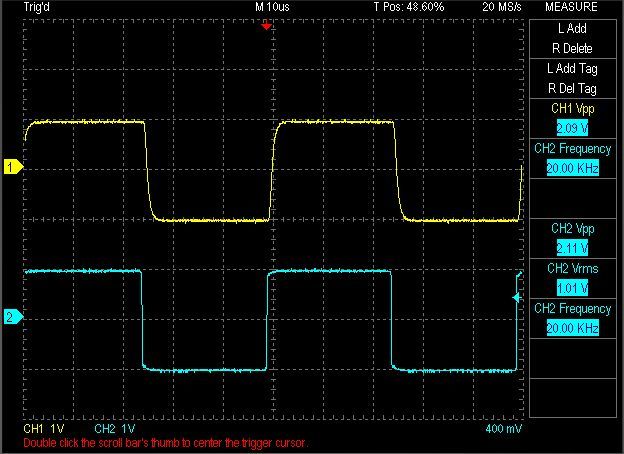

Prostokąt 20kHz

Widać już działanie filtra RFI_EMI na wejściu układu



Poniżej jeszcze pomiar dla maksymalnego (bez obcinania) wzmocnienia, które w tym przypadku (Uwej 2 Vpp) wynosi 12dB.

Z układu można uzyskać napięcie wyjściowe nieco powyżej 20Vpp.













.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Odpalone w wersji docelowej, już z XLR.

Nieco dopracowywałem układ pod kątem minimalizacji dc, wzmocnienia i szumów. Generalnie jestem zadowolony. Z dźwięku również.

Tak wygląda testowany układ podłączony do płytki selektora:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Duży odczuwasz wpływ na sygnał po przejściu przez ten układ ?

[jar1]

Duży odczuwasz wpływ na sygnał po przejściu przez ten układ ?

Porównuję go z poprzednim układem (PGA_bufor). Jest trochę inaczej.

Jest trochę żywiej, dynamiczniej. Średnica i góra mniej wycofane.Czyli "energetyczność" . Lepiej też budowana jest scena.

I nie jest to kosztem zwiekszonej ostrości.

Na razie nie mam ochoty powrótu do poprzedniej wersji. ;)



W najbliższym czasie mam zamiar go przesłuchac na jakimś przyzwoitym zestawie zbalansowanym.

[jar1]

Ten drv134 jest całkiem niezły, jesli chodzi o to, co może dać na wyjsciu. Jesli dodasię jegodużą odpornośc na obciążenie pojemnościowe (wg specyfikacji to 1uF) to rzeczywiście żadne interkonekty go nie ruszą ;)



Oto, jak sobie radzi na obciążeniu 750 ohm przy dużych sygnałach:

Na wejściu sygnał pojedyńczy (RCA) 1 kHz o napięciu 1Vpp, na wyjściach sygnał zbalansowany po drv134 (XLR)

Prostokąt, wzmocnienie 22dB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

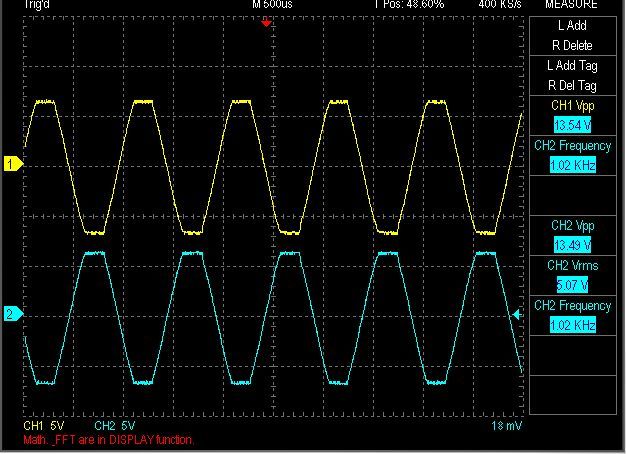

Odcięcie na sinusie, wzmocnienie 24dB



To w tym konkretnym przypadku daje możliwość przesłania sygnału 25Vpp (V-: V+)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Będziesz wprowadzał poprawki do projektu pcb tak żeby jakąś "ostateczną" zamówić ?

[jar1]

Będziesz wprowadzał poprawki do projektu pcb tak żeby jakąś "ostateczną" zamówić ?

Tak, właśnie jestem w trakcie robienia poprawek.

[Kopczas]

Gdybyś zamawiał po poprawkach płytkę to bym jedną wziął. Czy sama kontroli głośności wymaga jeszcze jakiejś dodatkowej płytki ??

[jar1]

Gdybyś zamawiał po poprawkach płytkę to bym jedną wziął. Czy sama kontroli głośności wymaga jeszcze jakiejś dodatkowej płytki ??

Jakiś sterownik, przynajmniej do PGA. Bo przekaźniki na pcb mozna sterowac, jak komu wygodnie.

[jar1]

Do tej płytki pasuje bez problemu sterownik oraz selktor XLR z projektu o PGA_Bufor. Wyatrczy jedynie poprzepinać.

[jar1]

Wkrótce będę zamawiał poprawione pcb do tego projektu.

Jakby ktoś miał ochotę się też ochotę pobawić, to bardzo proszę dać sygnał.



Ukad przetestowany i obsłuchany już we wszystkich konfiguracjach:

1. We RCA > Wy RCA

2. We RCA > wy XLR

3. We XLR >Wy XLR

4. We XLR >Wy RCA

[TD5]

To może ja zacznę:



1. TD5 - 4szt.

[twonk]

Preamp zagrał w KAiM bardzo sensownie, więc i ja się dopiszę:

1. TD5 - 4szt.

2. twonk - 1 szt.

[mkmar]

Jeśli jeszcze można to i ja poproszę:



1. TD5 - 4szt.

2. twonk - 1 szt.

3. mkmar - 1 szt.
