Pre z obsługą RCA i XLR oraz wzmocnieniem na PGA2320

[Kopczas]

TME

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Poczytaj w wątku o sterowniku jake oporniki powinny być w lutowane do obsługi pga na płytce sterownika. Tam powinny być wszystkie 0R (zworki). Są one za to na pcb z pqa.

Oba wątki dotyczący sterownika oraz pga_Bufor zawierają dużo wskazówek coi jak łączyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Poczytaj w wątku o sterowniku jake oporniki powinny być w lutowane do obsługi pga na płytce sterownika. Tam powinny być wszystkie 0R (zworki). Są one za to na pcb z pqa.

Oba wątki dotyczący sterownika oraz pga_Bufor zawierają dużo wskazówek coi jak łączyć.



Właśnie poczytałem, przejrzałem i przyjrzałem się jak to wyglądało. W końcu zacząłem porównywać zdjęcia gotowego układu przez Ciebie zrobione z moim w poszukiwaniu ewentualnych różnic. Pomijając płytkę z pga do której zamówiłem wszystkie scalaki żeby na nowo ją polutować, martwi mnie kwestia selektora i pracy przekaźników. Ciężko tam o błąd z uwagi na małą ilość elementów. Nie miałeś żadnego z tych problemów przy uruchamianiu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Myślę, że zbyt się pospieszyles z zamawianie nowych elementów. Miałeś wlutowane oporniki zamiar zwor na pcb sterownika w układzie sterującym działanie pga. To wystarczy, by regulacja wzmocnienia nie działała a ponieważ domyślnie pga jest ustawiony na minimalne wzmocnienie więc nic nie przypuszczał. I tak, aby zauważyć sygnał po pga trzeba go mocno podkręcić na wzmocnieniu, bo głównie to on tłumi.

Z selektorem nie miałem dotąd żadnych problemów. A czym go zasilasz? Powinien byc z osobnego uzwojenia na trasie. Tak samo płytka z pga oraz selektor.

Dopiero jutro wracam do domu, to będę mógł dokładniej się poprzygladac.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

zamówiłem bo miałem pga z wylutu, a różnie to bywa z takimi operacjami. Ale masz rację, pospieszyłem się. Przed chwilą znalazłem błąd: jeden z padow od oporników w selektorze miał dziwne zabrudzenie na powierzchni. Oskrobałem i dzięki temu zyskał kontakt w związku z czym zaczął działa selektor. Okazało się również, że pga działa jak i sam preamp. Co prawda jeden z przekaźników na wyjściu chyba się zablokował bo nie przepuszcza sygnału, cyka ale nic się więcej nie dzieje. Wymienię go zaraz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Teraz działa.

Swoją drogą, bardzo nie wiele trzeba by uszkodzić przekaźnik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Czy już wszystko działa? Czy są dalej problemy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Czy już wszystko działa? Czy są dalej problemy?



Na ten moment problemów brak. Nie testowałem wejść rca, ale na sprawnych przekaźnikach przełączanie wejść, przynajmniej piszczykiem badając przewodność, dawało właściwy rezultat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ciekawi mnie jak odpalisz całośc z sygnałem audio ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Na pewno nie sprawdzę wyjść rca, nie mam niczego do czego mógłbym je podłączyć. Sądzisz, że jeszcze jakieś niespodzianki napotkam po drodze? :)



Słuchałem póki co godzinę na xlr i gra bardzo dobrze. Jeszcze drobny szlif, wymiana paru elementów, parę zmian w zasilaniu i będę mógł się w pełni wypowiedzieć. Mam wrażenie, że w ostateczności będzie to preamp nie ingerujący w sygnał w jakimś znaczącym stopniu :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Niespodzianek to ci nie życzę ;)

Ale jest tu do połączenia i odpalenia zestaw 3 płytek i trochę zabawy w lutowanie. Więc wymaga sporo uwagi.

Stabilizatory na pcb z pga są całkiem niezłe (te końcowe), ciekawiłoby mnie porównaie tego standardu z Salasem podłączonym na drutach. Wcale nie musi być gorzej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Moja nie uwaga do tej pory kosztowała mnie dwa dni poszukiwań, a co gorsza, kiedy wiem co było nie tak widzę to na zdjęciu, które zamieściłem!

Z tymi zasilaczami wygląda to tak, przynajmniej u mnie, że w drodze eksperymentu i tak podłączył czym kiedyś salasa albo superteddyreg. Z doświadczeń wynika też, że takie dyskretne źródło zasilania zwykle zostaje, w związku z czym mam całe pudełko wylutow części, które były w układach przed podłączeniem w/w regulatorów. Dlatego wolę od razu zmontować salasa niż inwestować w części, które i tak na 99% wylecą z układu. To już zwykła kwestia gustu. Jasne, że salas wprowadza pewne uwypuklenie w pewnych rejestrach i nie każdy to lubi. Super teddy reg jest lepszy pod tym względem. Kłopot w tym, że zrobienie symetrycznej, stabilnej wersji graniczy z cudem ze względu na dostępność części albo ich cenę. Ale to dyskusja w innym temacie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Niespodzianek to ci nie życzę ;)



Jednak wciąż układ mnie zaskakuje.

Tym razem przestał przeskakiwać albo przewodzić przekaźnik drugiego kanału. Ten który wymieniłem ostatnim razem działa. Trzy dni temu działa, dzisiaj przestał. Chyba mało prawdopodobne jest żeby przekaźniki były aż tak bardzo wadliwe w całej serii. Jak go zmusić do przeskoku i przewodzenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Czy to dotyczy ciągle tego samego przekaźnika? Jesli to się zdarza tylko w tym jednym miejscu to trzeba szukać błędu w połączeniach przyległych i związanych z tym przekaźnikiem.

Może kontakty na tasiemkach (połączenie sterownika z selektorem) są kiepskie? Może jakoś udałoby ci się popatrzeć na impulsy przełączania przekaźników i porównac inne do tego.

Raczej mało prawdopodobne, by trafiać na wadliwe przekaźniki. Mi się praktycznie nie zdarzyło.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Poprzednio awaryjny był przekaźnik wyjścia xlr prawego kanału, zamieniłem go na sprawny i zadziało z miejsca. Teraz nie odpala wyjście xlr lewego kanału. Poszukam w tasiemkach póki co.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Poprzednio awaryjny był przekaźnik wyjścia xlr prawego kanału, zamieniłem go na sprawny i zadziało z miejsca. Teraz nie odpala wyjście xlr lewego kanału. Poszukam w tasiemkach póki co.

Może przedtem oba nieco "przegrzałeś" przy lutowaniu?

Najlepiej byłoby obejrzeć impulsy sterujące na przekaźnikach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Najlepiej byłoby obejrzeć impulsy sterujące na przekaźnikach.

Ten zabieg bez oscyloskopu raczej się nie powiedzie.???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

No, raczej się nie da.

Gdybyś miał podstawki 10 pin i na nich mocował przekaźniki, można byłoby podmieniać i sprawdzać. ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Te przekaźniki są bardzo delikatne, bardzo łatwo ulegają mechanicznego uszkodzeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Te przekaźniki są bardzo delikatne, bardzo łatwo ulegają mechanicznego uszkodzeniu.



Rozumiem, ale chyba bez przesady. Nie powinny ulegać uszkodzeniu od samego przełączania. Kupiłem je u Piekarza, były w najlepszej cenie w detalu (2-3zł taniej niż w tme na przykład), może nie bez powodu były tak tanie.

Posprawdzam taśmy jak pisał jar i zobaczę, póki co zwarłem piny tego przekaźnika bo chciałem muzyki posłuchać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Przed wlutowaniem zawsze sprawdzam elementy, do przekaźników mam podstawki.

Nie grzej ich zbyt intensywnie w trakcie lutowania bo im to naprawdę szkodzi, styki się deformują i potem są problemy. Wydaje się że wszystko ok. a tu uszkodzony element :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Nie grzej ich zbyt intensywnie w trakcie lutowania



Tylko, że ten działa 3 dni temu, dzisiaj nagle przestał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Można wziąc listwę kołkową, podzielić na 2x5 pin i je wlutować jako podstwkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

W temacie o preampie z wyjściem na fetach jest jeden post mówiący, że warto poszukać różnych miejsc na połączenie układu do obudowy.

Dzisiaj trochę pokombinowałem z podłączeniem masy wejściowej do obudowy i jest zauważalna, duża zmiana. Czy masę płytki PGA należy osobno do obudowy podłączyć?



Dodam na marginesie, że brzmi ten preamp doskonale.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ja mam masę audio podłączoną do obudowy metalowej do jednego z padów GND na płytce z PGA. I tylko tam.. Ale kazdy może sobie sam kombinować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

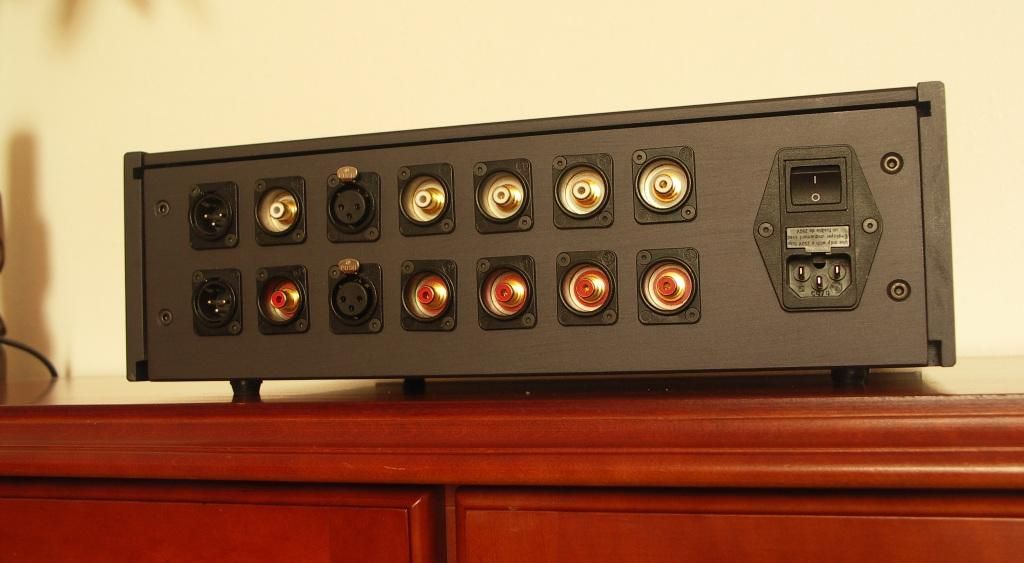

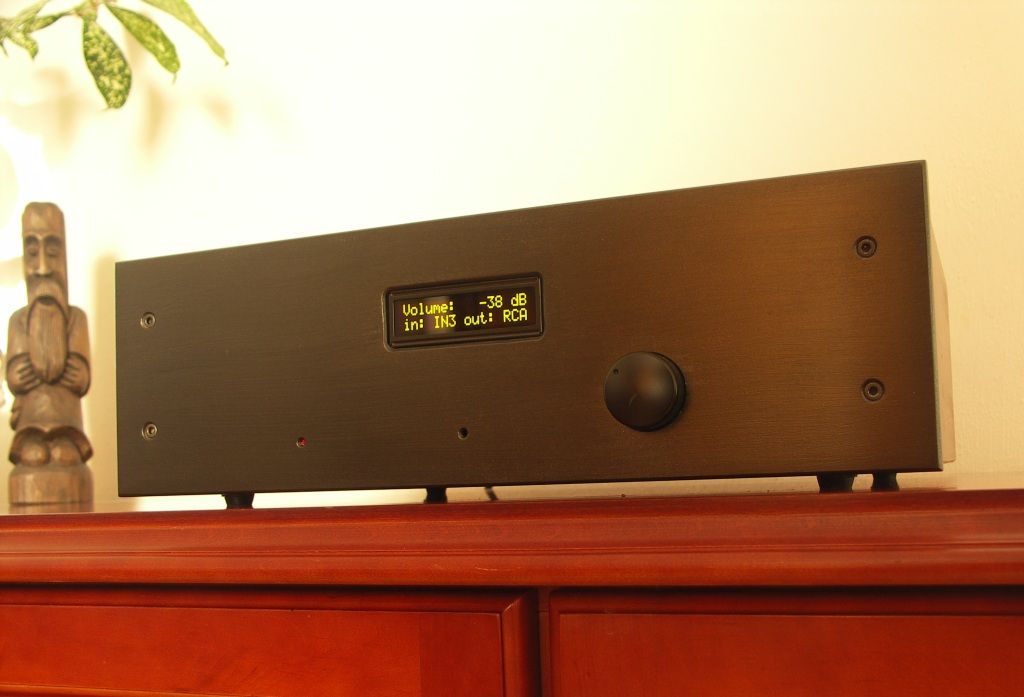

Własnie skończyłem dla siebie pełną wersję wersję tego pre. (poprzednia wylądowała w klubie KAiM).

Działa :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Julo102]

Rewelacja !!!!! ...Wygląda wspaniale ...!!! Kawał bardzo ciekawego urządzenia !!!....Z dobrym pre ampen , to nie przelewki , trudno kupić odpowiednie urządzenie w rozsądnej cenie do dobrej końcówki ...To właściwie są kombinacje alpejskie aby dobrać odpowiedni pre amp ... Dlatego takie Dzieła ' , są na piedestale elektronicznych osiągnięć !!! ..... Prosimy o więcej , i na bardziej hi endowych komponentach !!!

Poproszę też o pierwsze wrażenia z odsłuchów , może porównania ...oraz podsumowanie pracy , kosztów i tej tzw wartości dodanej jaką reprezentuje !



Sam ostatnio zacząłem testować pre amp MBL6010 , ale chyba padł jeden z układów i oceną podzielę się po ewentualnej naprawie , ale pierwsze wrażenia były całkiem pozytywne ... choć odbyły się tylko z mini końcówką AVT2180 .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1g23]

Ma ktoś płytkę tego preampa do odsprzedania? proszę o info na prv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MICHNIOR]

Może ktoś podpowie czy odpowiednio programuję układ?:



avrdude -p atmega32 -P USB -c usbasp -U lfuse:w:0x52:m -U hfuse:w:0xd9:m -U efuse:w:0xFF:m -B 1000

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

czy Wam nie szumi PGA2320 - ja wbudowałem 2320 do Primare SPA20 zamiast oryginalnego 2311 i szumi , a powinno byc lepiej , bo usunąłem tłumik przed nim i preamp za nim.... może to przemalowana 2310 .....
