Pre z obsługą RCA i XLR oraz wzmocnieniem na PGA2320

[Kopczas]

Może masz uszkodzoną kość. U mnie cisza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Na pewno przy wzmocnieniu większym od +10dB szum staje się już dość znaczący i raczej powinno się unikać większych wzmocnień. Do tej granicy jest zupełnie znośnie. Sporo też zależy od wzmocnienia, jakie mają układy za PGA, np. końcówka mocy. Dla standardowych wzmocnień, np Ugoda ma wzmocnienie ok, 23x , szum jest słyszalny dopiero przy zbliżeniu ucha do głośników 4ohm. Dla głośników 8 ohm będzie dwa razy mniejszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

u mnie właśnie słychać szum przy zbliżeniu ucha do tweetera, a sama koncówka jest całkowicie cicha nawet z ucham przy głośniku, czyli jednak te pga tak mają , kość mam z tme

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

u mnie właśnie słychać szum przy zbliżeniu ucha do tweetera

No widzisz, trzeba było tak od razu. ;)

Ten szumek ma stałą wartość i nie rośnie w zakresach, gdy używamy PGA do tłumienia, czyli do 0dB.

Dopiero, gdy wchodzi się w zakresy wzmocnienia rośnie wraz z nim.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

tyle, że 2320 szumi z 3 razy bardziej niz 2311 , który był oryginalnie - chyba mam jakąś podróbę.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

wstawiłem nowy oryginalny pga2320 i nadal szumi.... sprawdzałem juz wszystko... nie mam juz siły , ale wpadłem na fajny pomysł, żeby tą regulację głośności przenieść z Primare do końcówki mocy i wtedy przez interkonekt popłynie sygnał o poziomie wyjsciowym , a dopiero w końcówce bedzie regulawany - sterowanie pociągnę z primare ....... oj to byłoby coś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

wtedy przez interkonekt popłynie sygnał o poziomie wyjsciowym , a dopiero w końcówce bedzie regulawany - sterowanie pociągnę z primare ....... oj to byłoby coś





Nie wiem dlaczego zakładasz, że szumy powstają na interkonekcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

wszystko inne pominąłem, sygnał z pga przez krótki przewód ekranowy trafia prosto do wyjściowych złącz rca , naprawdę nie wiem jak do tego podejść, sprawdziłem wszystkie elementy filrtujące i odsprzęgajace zasilanie , mam pustke w glowie , jeszcze mam tylko jeden pomysł, ominąć fabryczne zlącze rca i wyciagnac sygnał bezpośrednio z pga na zewnątrz , prosto do końcówki mocy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ten szum (w zasadzie szumek słyszalny, gdy się ucho zbliży do wysokotonowca) pochodzi od oporników drabinki rezystorowej jaka znajduje się na wejściu samego PGA. Z tym się nic nie zrobi. Po prostu oporniki w krzemie takie są.

Natomiast warto zadbać, by zasilanie było czyste oraz dobrze odprzęgnąć część cyfrową i analogową. Ważny jest projekt samej płytki pcb. Również soft powinien być tak napisany, by sygnały cyfrowe sterowania płynęły do PGA jedynie w trakcie zmiany głośność a nie cały czas. Te sprawy też mogą mieć wpływ na zwiększenie szumów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

niestety szum w kanałach frontowych sporo większy i "brudniejszy" niż w pozostałych.... mimo iz końcówka we frontowych ma sm 120 db a pozstałe 100 db , więc powinno być dokładnie odwrotnie :-(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

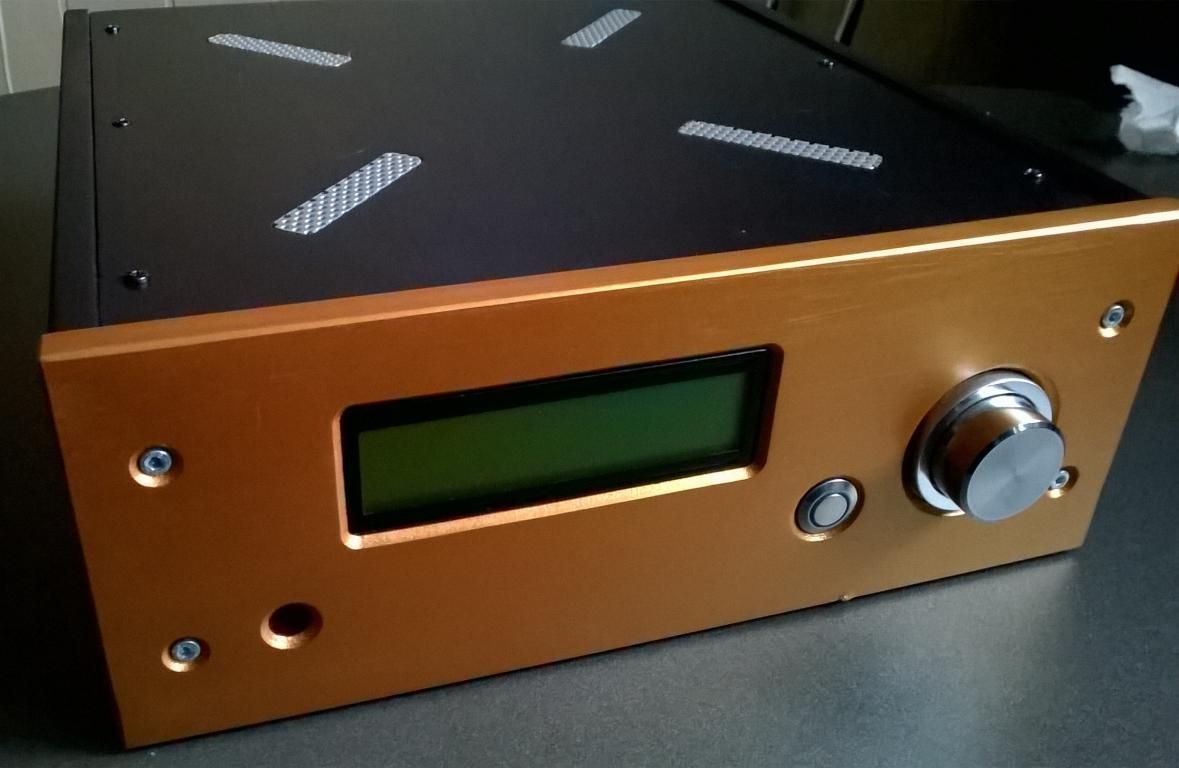

Właśnie odpaliłem sobie kolejną iterację tego przedwzmacniacza. Wykorzystałem już kiedyś zrobionego gotowca ale dodałem (zamiast dwóch wejść RCA) wejście XLR. Przedtem był to pre jedynie dla wejść RCA. Wymagało to nieco drobnych przeróbek oraz korekty w sofcie sterującym.

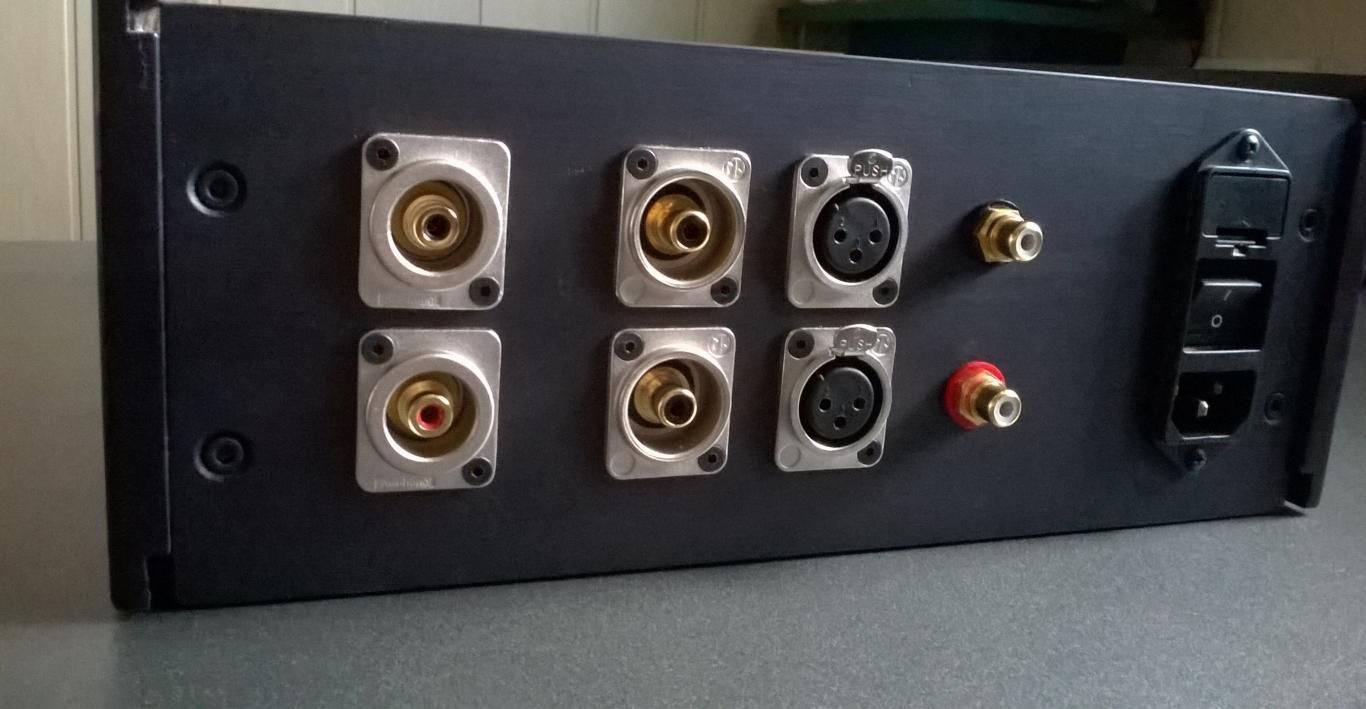

Czyli są trzy wejścia (dwa RCA i jedno XLR) a wyjście tylko RCA.

Po wielu różnych próbach i odsłuchach wygląda na to, że połączenia po XLR dla źródeł czasem są w stanie wyraźnie poprawić granie. Dlatego też ta przeróbka.

Zmieniłem w układzie również układ desymetryzujący z INA2137 na INA2134, który ma dwa razy mniejsze wzmocnienie. Tym samym całość też ma je mniejsze o te 6dB. Ta zmiana akurat wyszła z uwag podczas testowania testowania mojego pre w swoim sytemie przez kolegę, który chciał spróbowac połączeń po XLR ale zachowując regulację potencjometrem swojej końcówki mocy. I przy większym wzmocnieniu miał problem z ustawieniem małych głośności we wzmacniaczu, gdy pre grało na 100% głosności.

Właściwie, to początkowo miałem zamiar zrobić jedynie coś w rodzaju samej przejściówki XLR/RCA wykorzystując istniejącą już pcb przedwzmacniacza - usunąc z niej jedynie regulację głośności na PGA, jak i całe sterowanie przedwzmacniaczem, ale w końcu pozostawiłem pełną funkcjonalność przedwzmacniacza. Wykorzystałem już istnijącą obudowę, wymieniając jedynie sam tył z gniazdami wejściowymi i wyjściowymi.

I tak to wygląda.
