Modul konwersji I/U na lampach 5687 i EZ80

[fallow]

Cześć,

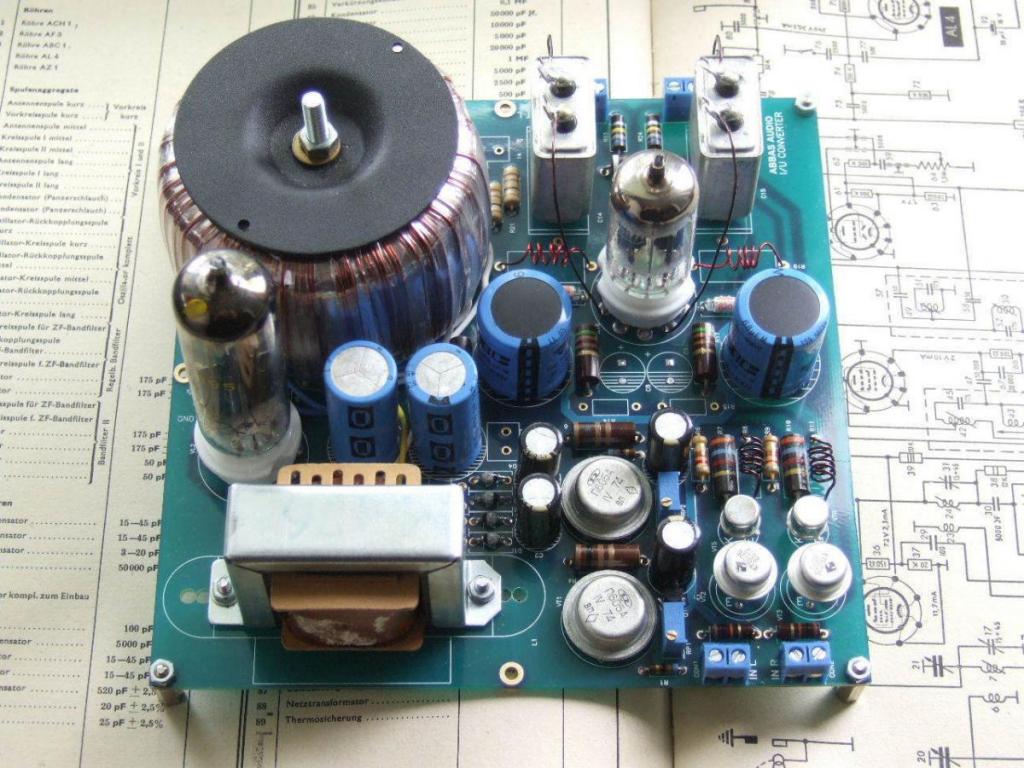

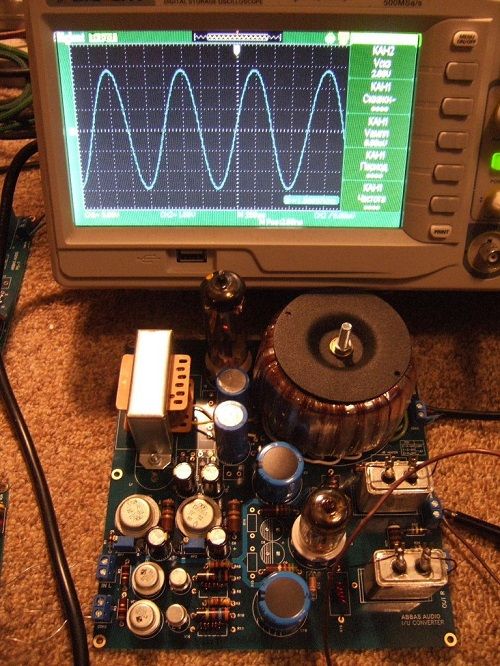

Co sądzicie o takim module konwersji I/U (zdjęcia). Znalazłem coś takiego na eBayu. Wykorzystuje lampy 6787 ora EZ80

Uzywam DACa na AD1865 z konwersja I/U na rezystorach. Czy taki modul ma sens?



Pozdrawiam



Cytat z opisu:



1. Converter provides a zero voltage on the current output of the multibit dacs(PCM56,PCM58,PCM63,PCM1702,PCM1704,AD1862,

TDA1541,TDA1540) and we get a real accurate conversion I-U



2.Convertor has a special input HF transistor, a shortest signal path, a direct connection from transistor to the tube grid. As a consequence of this fact we get an excellent reproduction quiet sounds, at -60..-80db level.



3. Supply circuit contain the shunt voltage regulators:TL431+ HF germanuim transistor.



4. 5687 tube output stage, low output impedance.EZ81 rectifier



5. Vintage and modern audio components have been used:allen bradley, philips, rft, telefunken, panasonic pureism.



6. PCB covered with gold and a special varnish for best sound.(Traditional mask kills the sound!)

160X160X110mm dimensions



7. 110,220,240v power transformer (pre order!).



8. PIO output capacitors.



The device has an incredible tonal purity and clarity!

The deep, accurate bass and extremely smooth analog sound!



Output: 2.0v RMS (+-1ma input current )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Ja bym nie chciał urządzenia, które wykorzystuje jakieś ruskie tranzystory, które nie wiadomo gdzie potem kupić. Sam projekt wygląda ok. Wspólna baza daje niską impedancję wyjścia i bez problemu powinna wysterować lampą. (która jest jako WK z tego co widzę, więc impedancja wyjścia będzie spora)

[Grzegorz7]

Odwrotnie Somek, odwrotnie z tymi impedancjami...

[SomekPoland]

Oj Panie kolego skucha :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I po angielskiemu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Ja sugeruje unikać określenia "WK" w kontekście układu lampowego - jest bardzo mylące.



WK to zarówno Wspólna Katoda jak i Wtórnik Katodowy (który jest układem ze "wspólną anodą").



Wracając do pytania

Czy taki modul ma sens?

Jakiś tam ma..

Ale należy zadać pytanie: czy można łatwiej i lepiej?



- Można

[Grzegorz7]

Oj Panie kolego skucha :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

I po angielskiemu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy tu jakaś moderacja działa?

Rozumiem, że Forumowicz może być niedouczony ale bzdury trzeba prostować!



A więc:

Wspólna baza to mała impedancja wejściowa i duża wyjściowa.

Dlatego w zaproponowanym na wstępie układzie zastosowano takie rozwiązanie.

Źródło prądowe (DAC) steruje wejście o stałym potencjale (baza uziemiona dla sygnału - Vbias).

Jednocześnie zmiany prądu na kolektorze (rezystor kolektorowy) powodują "dowolne" zmiany napięcia, takie jakie bedą właściwe do wysterowania lampy.



Już z samej analizy widać, że DAC pracuje na "zwarcie" duE/diE -> 0.



Proponuję nie bredzić w kwestiach technicznych i nie podpierać się innymi źródłami, których się nie rozumie.



Odpowiadając Autorowi na pytanie.

Taki układ ma sens. Tak się to robi pod warunkiem wyjścia prądowego z kości DAC`a.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]



Czy tu jakaś moderacja działa?

Rozumiem, że Forumowicz może być niedouczony ale bzdury trzeba prostować!



A więc:

Wspólna baza to mała impedancja wejściowa i duża wyjściowa.

Dlatego w zaproponowanym na wstępie układzie zastosowano takie rozwiązanie.

Źródło prądowe (DAC) steruje wejście o stałym potencjale (baza uziemiona dla sygnału - Vbias).

Jednocześnie zmiany prądu na kolektorze (rezystor kolektorowy) powodują "dowolne" zmiany napięcia, takie jakie bedą właściwe do wysterowania lampy.



Już z samej analizy widać, że DAC pracuje na "zwarcie" duE/diE -> 0.



Proponuję nie bredzić w kwestiach technicznych i nie podpierać się innymi źródłami, których się nie rozumie.



Odpowiadając Autorowi na pytanie.

Taki układ ma sens. Tak się to robi pod warunkiem wyjścia prądowego z kości DAC`a.

Tak to jest, jak się nie czyta, co telefon napisze, a potem nawet nie zerknie. Oczywiście, Grzegorz ma całkowitą rację! Niska impedancja wejściowa! Kajam się, Grzegorz otrzymuje piątkę za czujność, a moderację proszę o poprawę mojego posta, żeby się głupota nie rozpropagowała. Oczywiście, że w układzie wspólnej bazy impedancja wejścia jest niska, a impedancja wyjścia wysoka.

[pdyn]

Ale należy zadać pytanie: czy można łatwiej i lepiej?



- Można



Jakaś podpowiedź jak można lepiej ?

[Grzegorz7]

Tak to jest, jak się nie czyta, co telefon napisze, a potem nawet nie zerknie. Oczywiście, Grzegorz ma całkowitą rację! Niska impedancja wejściowa! Kajam się, Grzegorz otrzymuje piątkę za czujność, a moderację proszę o poprawę mojego posta, żeby się głupota nie rozpropagowała. Oczywiście, że w układzie wspólnej bazy impedancja wejścia jest niska, a impedancja wyjścia wysoka.

Lubię Cię Somek.

Ale piątki nie przyłożyłeś... ;-)

[bikerbo]

Jakaś podpowiedź jak można lepiej ?



ja bym dał układ tzw. WKWA albo SRPP w zależności od impedancji wejściowej wzmacniacza i dobry zasilacz do tegoż układu lampowego :) i dobre kondensatory wyjściowe

[Grzegorz7]

Jakaś podpowiedź jak można lepiej ?

Zastosowanie prostego układu WB znacznie popsuje liniowość. Wystarczy wspomnieć o istnieniu ograniczeń we wzmocnieniu prądowym tranzystora h21 oraz o jego znacznej nieliniowości.

Więc jeżeli taka koncepcja to przetwornik i/u na wzmacniaczu operacyjnym. Ale to duże zagadnienie...



A jeśli stosuje się lampę (badziewne rozwiązanie) to po co walczyć o jak najlepsze liniowości?

Wskazany układ jest w sam raz...

Oczywiście trzeba dobrać jakoś elementy.

[SomekPoland]

Lubię Cię Somek.

Ale piątki nie przyłożyłeś... ;-)

A dziękuję, z wzajemnością!

Na swoje wytłumaczenie mam fakt, że odległość przekracza długość ;)



Co do prostych WB, to faktycznie raczej nie zapewniają super osiągów. Kiedyś jeden z forumowiczów diyaudio.com poratował mnie schematem dyskretnego konwertera I/V, to zdaje się był Calvin. Zerknę i odkopię. Tani, ponoć sprawdzony. Wykonanie to i tak parę piwek, więc czemu nie.

[micha7n]

a co powiecie panowie na taki układ ? czyli Srpp + cathode follower na ciekawych lampkach mini 6N16/6111



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

a co powiecie panowie na taki układ ? czyli Srpp + cathode follower na ciekawych lampkach mini 6N16/6111



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



trzeba wprowadzić punkty pracy triod w tym układzie do kalkulatora gsmoka z trioda.com i zobaczyć jak to wygląda (czy rezystory są dobrane dobrze). sam układ wygląda OK, tylko inaczej bym go zasilał (mam autorski zasilacz do stopnia lampowego jak chcesz to wrzucę schemat i płytkę).

na pewno kondensator 10 uF na wyjściu jest za duży. Nawet jak impedancja wejściowa wzmacniacza jest 10-20k to wystarczy kondensator 1-2 uF w zupełności

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

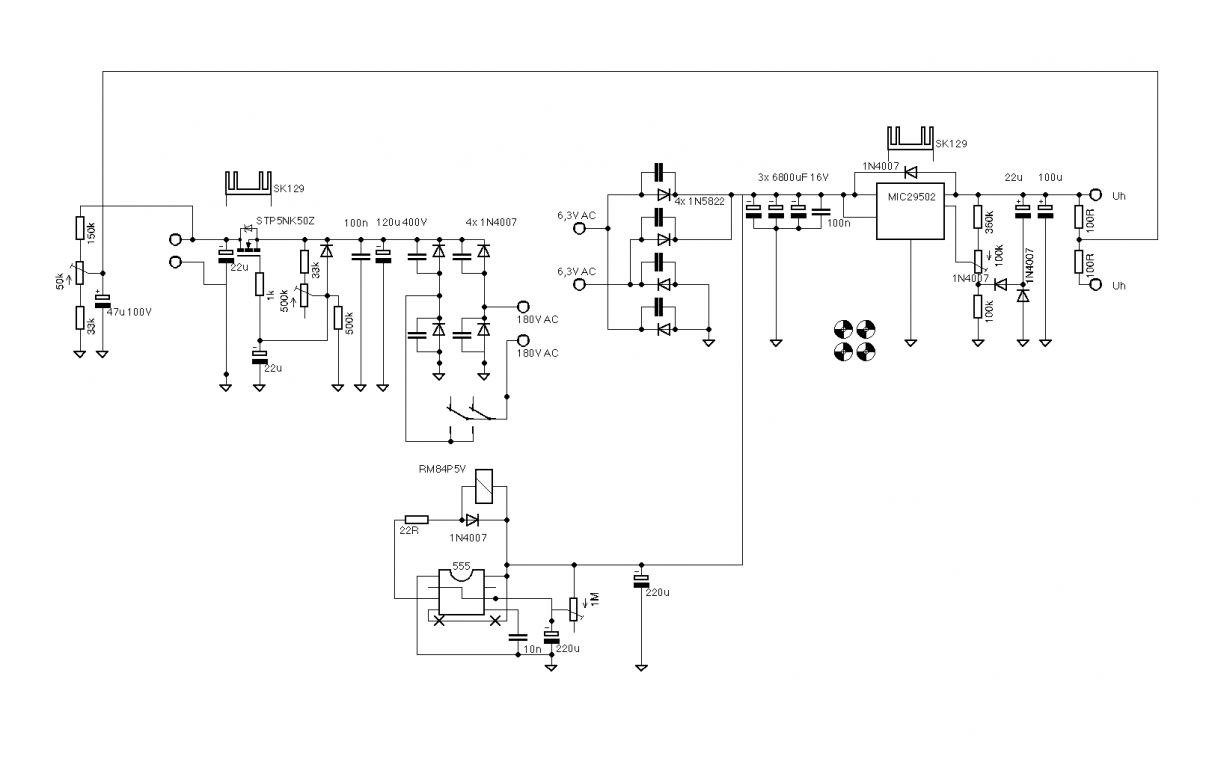

Jak by ktoś chciał zasilacz do stopnia lampowego to wrzucam schemat i płytkę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

ja bym dał układ tzw. WKWA albo SRPP w zależności od impedancji wejściowej wzmacniacza i dobry zasilacz do tegoż układu lampowego :) i dobre kondensatory wyjściowe



Czyli tak naprawdę w tych układach mamy konwersję I/U na oporniku i to już napięcie jest dalej wzmacniane w WK lub SRPP ? Jak tak to budując WKWA + jakiś selektor głośności + wybór źródeł mamy też preamp ?



Jak by ktoś chciał zasilacz do stopnia lampowego to wrzucam schemat i płytkę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Podobają mi się takie nieprzekombinowane zasilacze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Czyli tak naprawdę w tych układach mamy konwersję I/U na oporniku i to już napięcie jest dalej wzmacniane w WK lub SRPP ? Jak tak to budując WKWA + jakiś selektor głośności + wybór źródeł mamy też preamp ?





Podobają mi się takie nieprzekombinowane zasilacze.



Tak, konwersja jest na oporniku o małej rezystancji (wyjścia prądowe lubią być zwarte do masy) i dalej ten sygnał jest wzmacniany.



Można zrobić WKWA z potencjometrem i będzie to przedwzmacniaczem :)

[Luiis]

Jak by ktoś chciał zasilacz do stopnia lampowego to wrzucam schemat i płytkę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jakoś dziwnie masz pooznaczane kondensatory na tym schemacie..;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Jakoś dziwnie masz pooznaczane kondensatory na tym schemacie..;)



Które?

[Luiis]

Nie widzisz?

[bikerbo]

Nie widzisz?



Chodzi ci o minusy?

[andrejos1]

ja używał zasilacza kolegi bikerbo i muszę powiedzieć że bardzo fajny i zgrabny ten zasilacz.

[Grzegorz7]

A kondensatory masz dobrze oznaczone...?

[andrejos1]

na pcb jest już dobrze, faktycznie bikerbo zle ma oznaczone na schemacie:)

[bikerbo]

No jest minus nie wiem jakim cudem, ale chyba każdy kto by zaczął to składać wlutowałby dobrze. A jak ktoś by wlutował źle, to chyba nie było mu wskazane lutowanie tego układu...

[Grzegorz7]

Ja tak ironicznie zagadnąłem...



Za dużo niepotrzebnych komentarzy.

Trzeba jasno wskazywać co jest źle, co wymaga wyjaśnienia...
