Panowie (i Panie ?) czy ktoś w Was miał do czynienia z takim dziwolągiem jak Harman Kardon TD4500. Deck dwugłowicowy z pełną kalibracją: rec level dla obu kanałów i bias i z generatorami kalibracyjnymi ? Jak to działa i co to warte ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiotone]

Posiadałem TD4600 i teraz mam kolejnego, to to samo co TD4500 tylko z dolby S. Bardzo dobra dwugłowicówka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sk-victor]

Ale kalibracja przebiega w jaki sposób w tym Harmanie ? Nagrywamy tony i odtwarzając kręcimy aby się coś z czymś zgrało ? Niezbyt to sobie wyobrażam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bilbo]

raczej działa jak automat jak np Pionner dwugłowicowy, albo Kenwood- z serii 5

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woldo4]

Cześć

Może ktoś z użytkowników mógłby udostępnić schematy zk 240 i 246 .bardzo proszę [email protected]



Chyba pomyliłem wątki, ale to też magnetofony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sk-victor]

raczej działa jak automat jak np Pionner dwugłowicowy, albo Kenwood- z serii 5



No nie bo on ma potencjometry rec level dla obu kanałów i bias + dwa klawisze od generatora. Przypominam to jest deck dwugłowicowy !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Maja 2018 przez sk-victor

[MAG]

Witajcie



Jeśli ktoś chciałby nabyć ciekawy oraz rzadki model magnetofonu kasetowego proszę napisać do mnie prywatną wiadomość.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogusław_59825]

Witajcie



Jeśli ktoś chciałby nabyć ciekawy oraz rzadki model magnetofonu kasetowego proszę napisać do mnie prywatną wiadomość.

DUAL C-844??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dariusz_61729]

zadki model magnetofonu kasetowego

Ale rzadki w znaczeniu jakiegoś top modelu trudno dostępnego lub za cenę porównywalną z małym samochodem, czy raczej rzadki w znaczeniu tak starego, że zostało kilka modeli, które jeszcze się jakoś trzymają na rzepach i kartongipsie? ;-)

Ja np. mam takie modele, np.CT-S740S. W internecie widziałem w ostatnich 2 latach czasie 3 egzemplarze wystawione, z czego jeden mocno zdezelowany, drugi za cenę przekraczająca zdrowy rozsądek a trzeci już w cenie do zaakceptowania. Ale nie jest to ani top, ani jakaś duża staroć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Maja 2018 przez Dariusz_61729

[MAG]

DUAL C-844??



Kolekcja Duala już dawno sprzedana w tym dwa 844 i 846.

Bogusław_59825



Ale rzadki w znaczeniu jakiegoś top modelu trudno dostępnego lub za cenę porównywalną z małym samochodem, czy raczej rzadki w znaczeniu tak starego, że zostało kilka modeli, które jeszcze się jakoś trzymają na rzepach i kartongipsie? ;-)

Ja np. mam takie modele, np.CT-S740S. W internecie widziałem w ostatnich 2 latach czasie 3 egzemplarze wystawione, z czego jeden mocno zdezelowany, drugi za cenę przekraczająca zdrowy rozsądek a trzeci już w cenie do zaakceptowania. Ale nie jest to ani top, ani jakaś duża staroć.



Miałem na myśli magnetofony rzadko występujące na rynku lub w ogóle niedostępny na rynku wtórnym ( prototyp, seria próbna).

Natomiast model CT-S740S to popularny model wyprodukowany w dziesiątkach tysięcy egzemplarzy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dariusz_61729]

Czyli jeszcze coś innego. OK. Teraz rozumiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogusław_59825]

Kolekcja Duala już dawno sprzedana w tym dwa 844 i 846.

Bogusław_59825

844 bardzo miło wspominam, zresztą mam jeszcze kasety nagrywane tym modelem i nadal brzmią dobrze, swoja drogą szukałem Dual`a i był, dobrze wyglądający na ebayu ale gdzieś Rumunia czy Bułgaria i nie ryzykowałem. u mnie padł prąd podkładu na jednym kanale a 25 lat temu nikt bez serwisów-ki nie chciał w Zurt`-ie naprawiać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiotone]

No nie bo on ma potencjometry rec level dla obu kanałów i bias + dwa klawisze od generatora. Przypominam to jest deck dwugłowicowy !



Dokładnie są generatory i potencjometry . Zaś cały proces przeprowadza się dość żmudnie bo trzeba porównywać cofać po porównywać cofać aż do skutku . Niestety dwie głowice. Ale dźwiękowo bardzo dobrze jak na dwie głowice, do tego tor audio bardzo podobny do 4800....

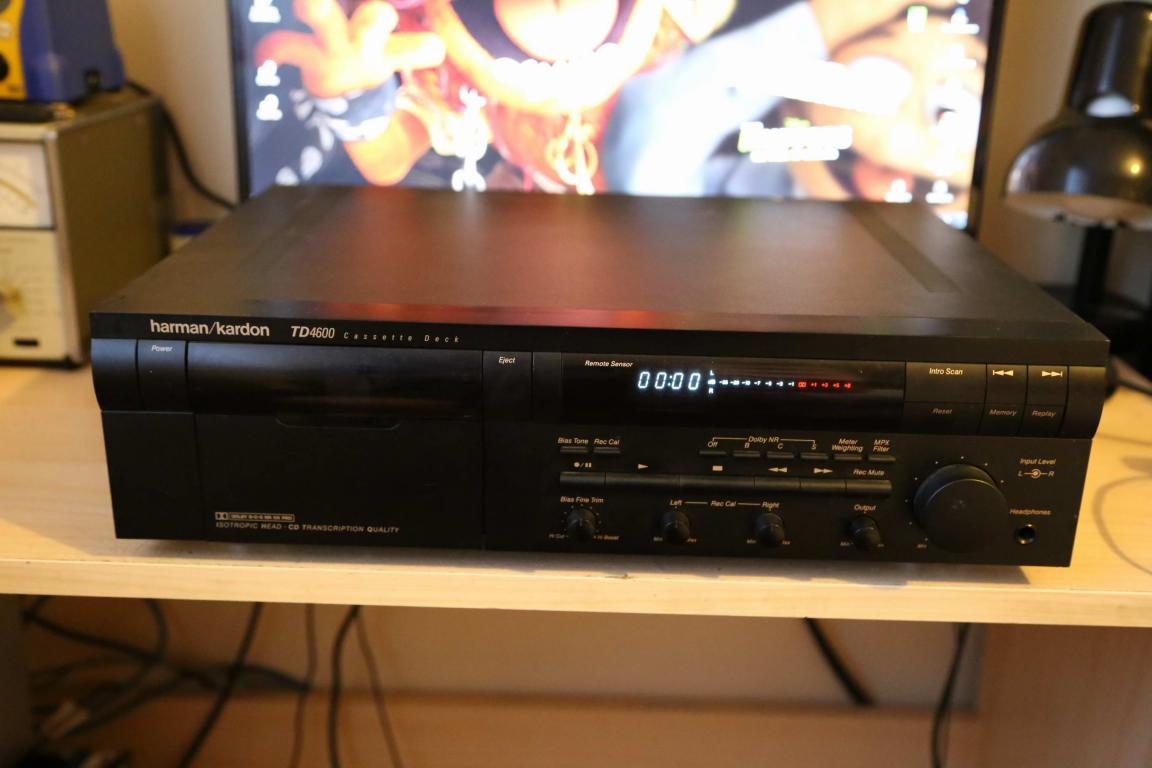

Pierwszy 4600 był czarny :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kolejny był złoty 4600...

i obecny czarny



Pozdrawiam Wojtek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ajacz]

Sorry to nie tu miałem napisać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Maja 2018 przez ajacz

[Krzysztof POPIEL]

Witam.

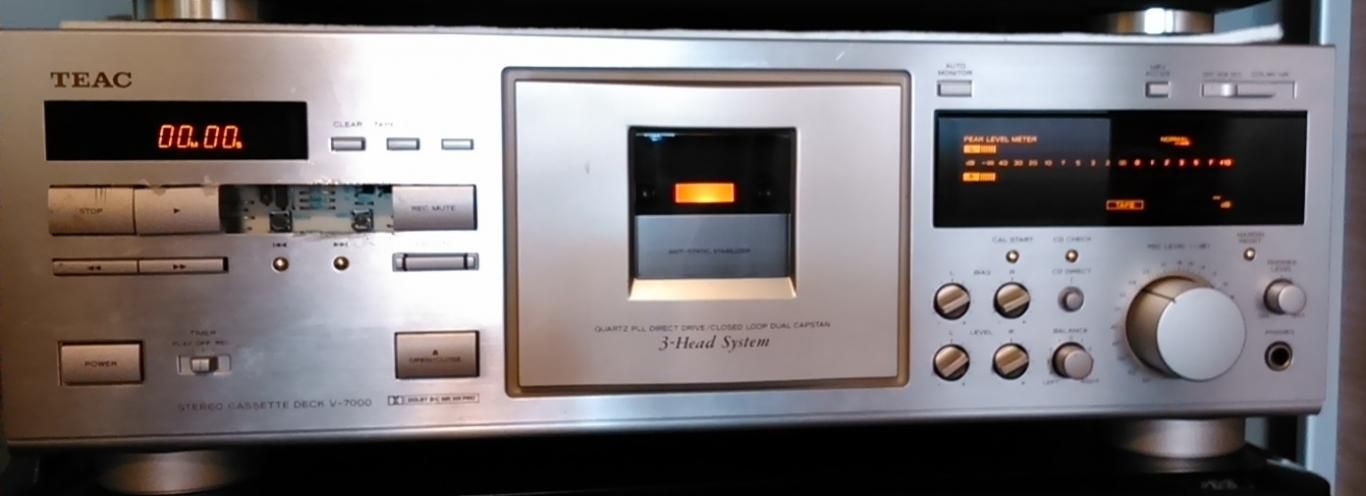

Udało mi się postawić na nogi TEAC v-7000, niestety ma on zdewastowane klawisz od transportu. Może ktoś ma takie klawisze, uszkodzony front panel, lub po prostu ma pomysł co z tym zrobić, każda sugestia mile widziana. Kawał dobrego sprzętu, 3 głowice, dwa wałki, szkoda aby tak wyglądał :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Maja 2018 przez Krzysztof POPIEL

[jasch]

zdewastowane klawisz od transportu

Z ciekawości - jak był zapakowany?

J.



Posiadałem TD4600 i teraz mam kolejnego, to to samo co TD4500 tylko z dolby S. Bardzo dobra dwugłowicówka.

Ciekawi mnie pasmo przenoszenia, pisze, że do 20khz. Dawniej czytałem, że z powodu

rozmiaru szczeliny głowicy uniwersalnej nie da się w 2głowicówce wyciągnąć takiego pasma

Jak im się to udało?

J.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof POPIEL]

Znajomy już takiego przyniósł do naprawy, niestety nie zna jego historii, albo zna i nie chce powiedzieć :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dariusz_61729]

Dawniej czytałem, że z powodu

rozmiaru szczeliny głowicy uniwersalnej nie da się w 2głowicówce wyciągnąć takiego pasma

Dlaczego by się to nie dało? Nawet w dwugłowicówkach z autorewersem, gdzie głowica jest mniejsza udało się to w Sony z głowica LM zrobić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jasch]

Dlaczego by się to nie dało? Nawet w dwugłowicówkach z autorewersem, gdzie głowica jest mniejsza udało się to w Sony z głowica LM zrobić.

Ja kojarze temat, że głowica zapisująca dla pasma 20-20 wymaga innych szczelin niż głowica czytająca

W 3głowicowym nie ma problemu a w 2głowicowym robi się kompromis i wtedy pasmo jest ograniczone (troche)

W praktyce nie wiem ale 20-20 w dwugłowicówcee widzę pierwszy raz

J

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sk-victor]

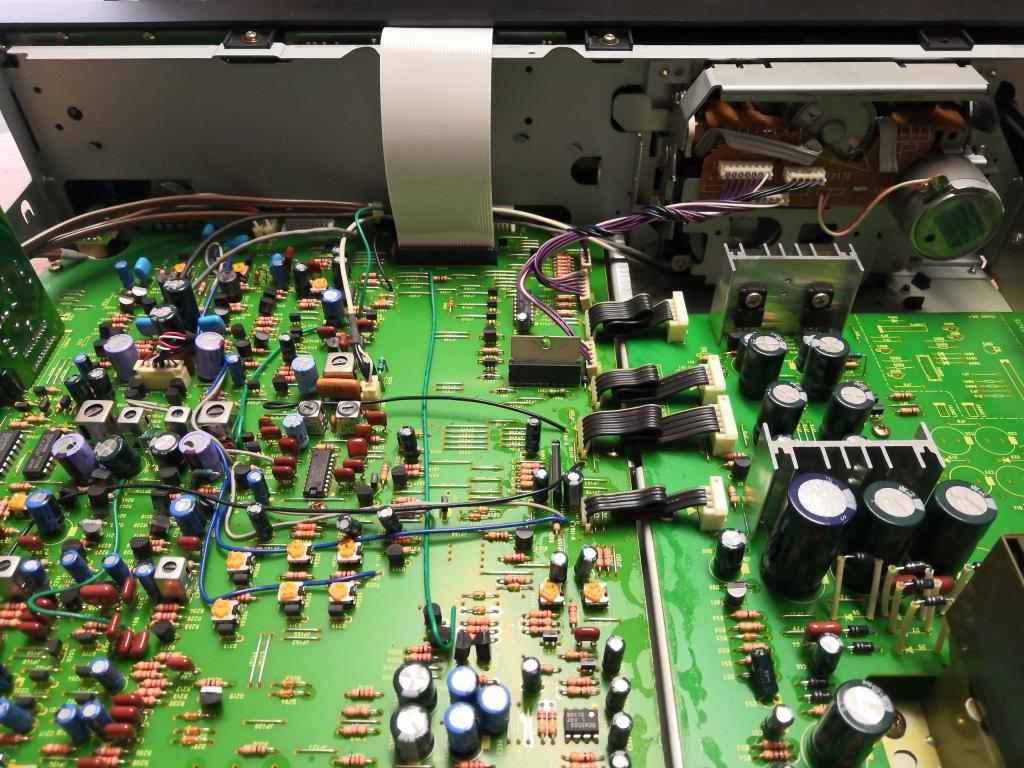

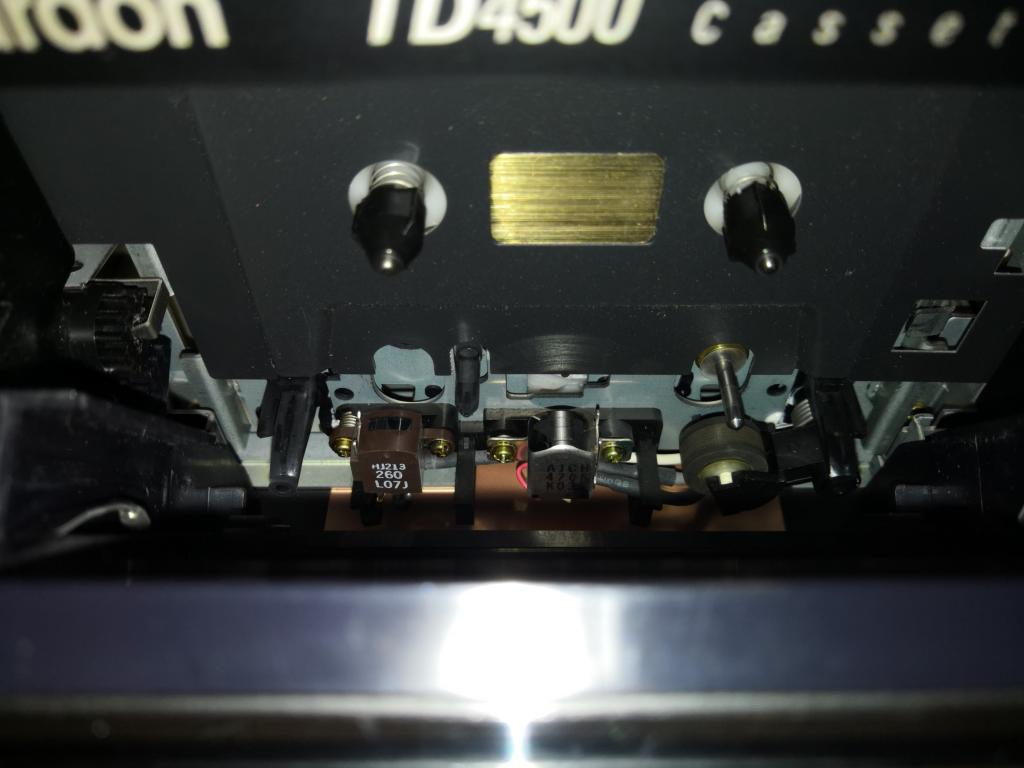

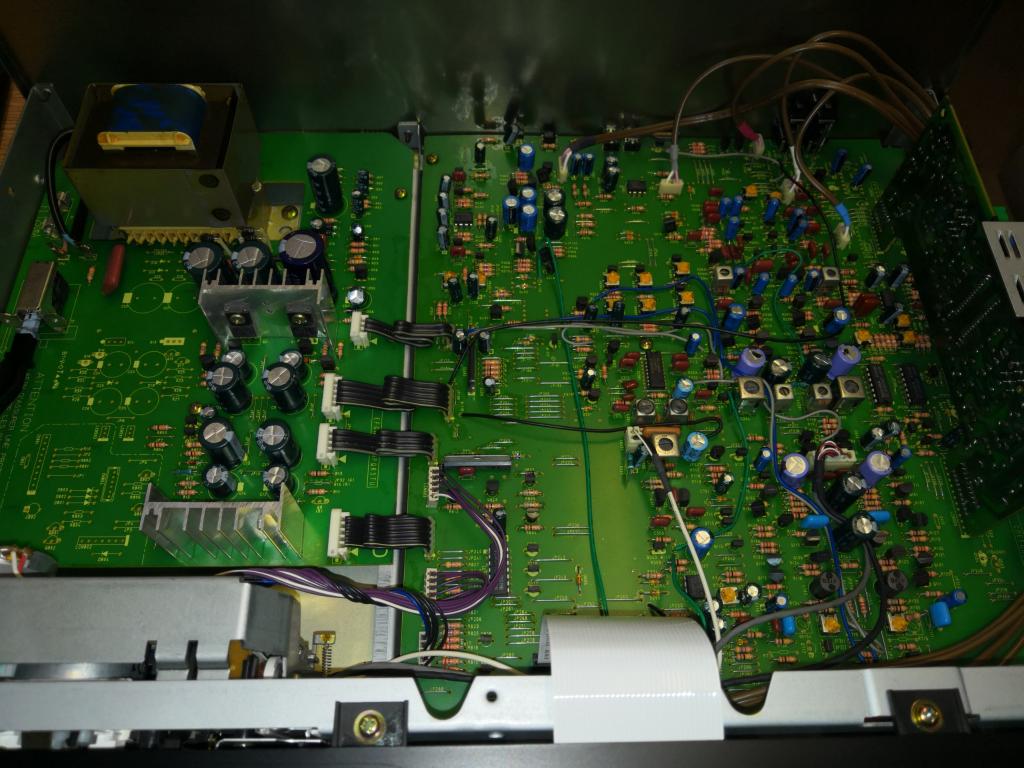

harman/kardon TD4500

Na pewno dziwne urządzenie. Trochę takie z innej bajki niż reszta znanych nam decków. Ktoś strasznie poważnie podszedł do konstrukcji tego decka. Pełna kalibracja tego urządzenia bez zestawu taśm serwisowych jest mało wykonalna. Mamy 16 nieopisanych potencjometrów montażowych. Deck pracuje idealnie i tak też wygląda. Miejmy nadzieje że nikt tam nie kręcił czym popadnie. A jak gra to dopiero jutro sprawdzę bo do pracy dziś motocyklem i nie mam możliwości przewozowych ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Maja 2018 przez sk-victor

[Dariusz_61729]

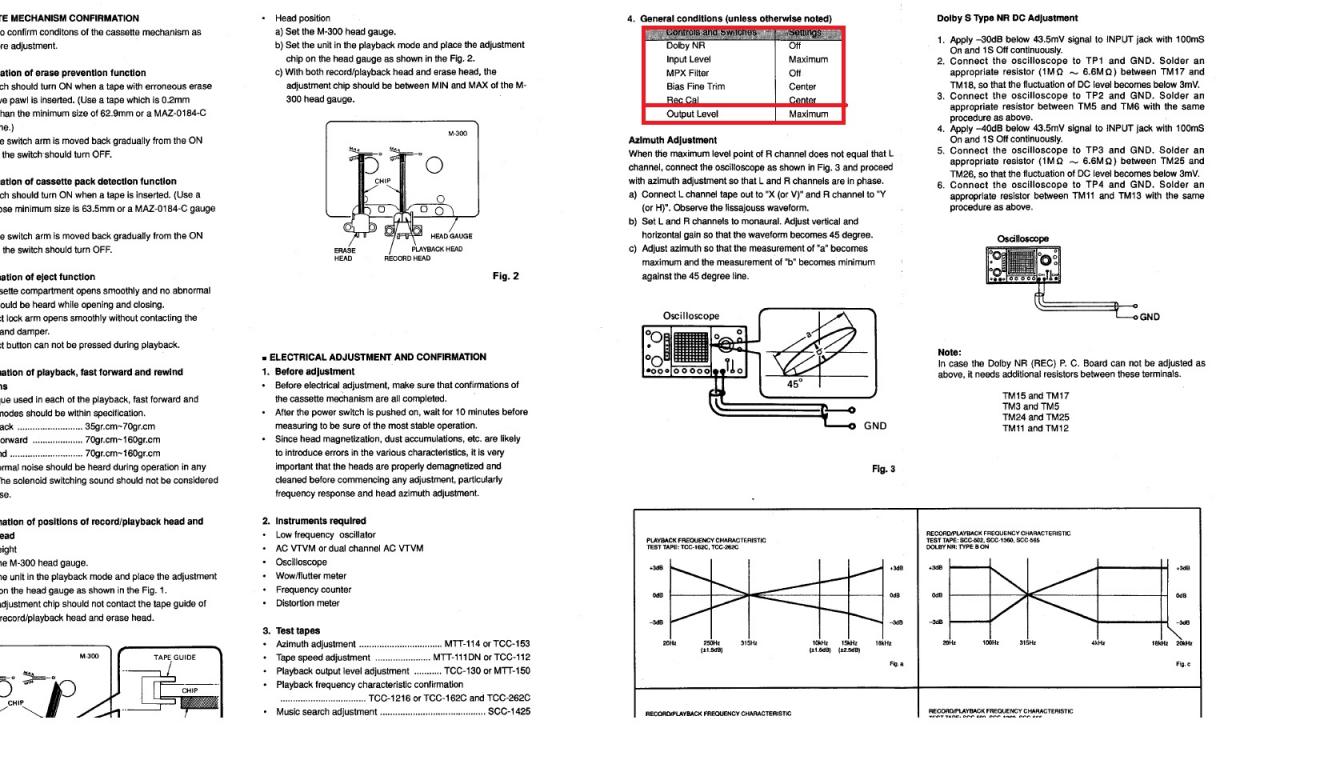

Wg instrukcji w TC-WR870 jest jak w załączniku. I wg mojego analizatora daje rade nawet do 20kHz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Maja 2018 przez Dariusz_61729

[audiotone]

Kilka starszych Technics-ów dwu-głowicowych także ma pasmo do 20kHz...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sk-victor]

No i wziąłem się za Harmana. Niestety kręcone było przez kogoś. Wyregulowałem z grubsza żeby coś posprawdzać i deck gra ładnie i nagrywa ładnie. Ale ogólnie to szału już dostaje z nim. Otóż: po pierwsze serwisówka nie mówi przy jakim położeniu potencjometru output level mamy ustawiać poziom pb level. Więc wyszedłem od tego że zacząłem zestrajać poziomy dla środkowego położenia. Jako wzorzec wziąłem 400Hz 0dB nagrane Technicsem AZ7. No i dalej jak zwykle reszta czyli jak już poziom wyjściowy złapany to się zacząłem bawić rec level dla 400Hz i biasem dla 10000. Wiecie jaka to mordęga w decku dwugłowicowym. Jak już deck nagrywał pięknie i wszystko ok to się za generatory rec cal i bias tone wziołem. I tu utknąłem. Poziom odniesienia generatorów zgodny z serwisówka i na wskaźniku mamy 0dB a ton kontrolny nagrywa się -40dB przy max ustawieniu na potencjometrach zewnętrznych. Nagrania z wejść są idealne a z generatorów poziom za słaby. Przeregulowałem całość dla innego poziomu wyjściowego i to samo. Jakieś pomysły lub podpowiedzi ? Dodam jeszcze raz że deck odtwarza i nagrywa idealnie. Skalibrowałem go dla Maxella UR na położeniach środkowych zewnętrznych potencjometrów bias i rec level.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wladiv]

Witam szanownych forumowiczów, pytanie - jest sens to dalej licytować przy takiej kwocie?:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



..mam 939MarkII ale zawsze mi się ct-93 marzył.



Może inaczej - do jakiej kwoty jest to rozsądne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sk-victor]

Witam szanownych forumowiczów, pytanie - jest sens to dalej licytować przy takiej kwocie?:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



..mam 939MarkII ale zawsze mi się ct-93 marzył.



Może inaczej - do jakiej kwoty jest to rozsądne?



Kup sobie CT-979 będziesz miał to samo bez D S i 3 razy taniej...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bilbo]

sorki myślałem ze 4500 ma automata do ustawienia poziomu i biasu, wiele w innych firmach tak ma i zasugerowałem się tym.

ale jak się to robi ręcznie to ja dziękuję

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiotone]

No i wziąłem się za Harmana. Niestety kręcone było przez kogoś. Wyregulowałem z grubsza żeby coś posprawdzać i deck gra ładnie i nagrywa ładnie. Ale ogólnie to szału już dostaje z nim. Otóż: po pierwsze serwisówka nie mówi przy jakim położeniu potencjometru output level mamy ustawiać poziom pb level. Więc wyszedłem od tego że zacząłem zestrajać poziomy dla środkowego położenia.

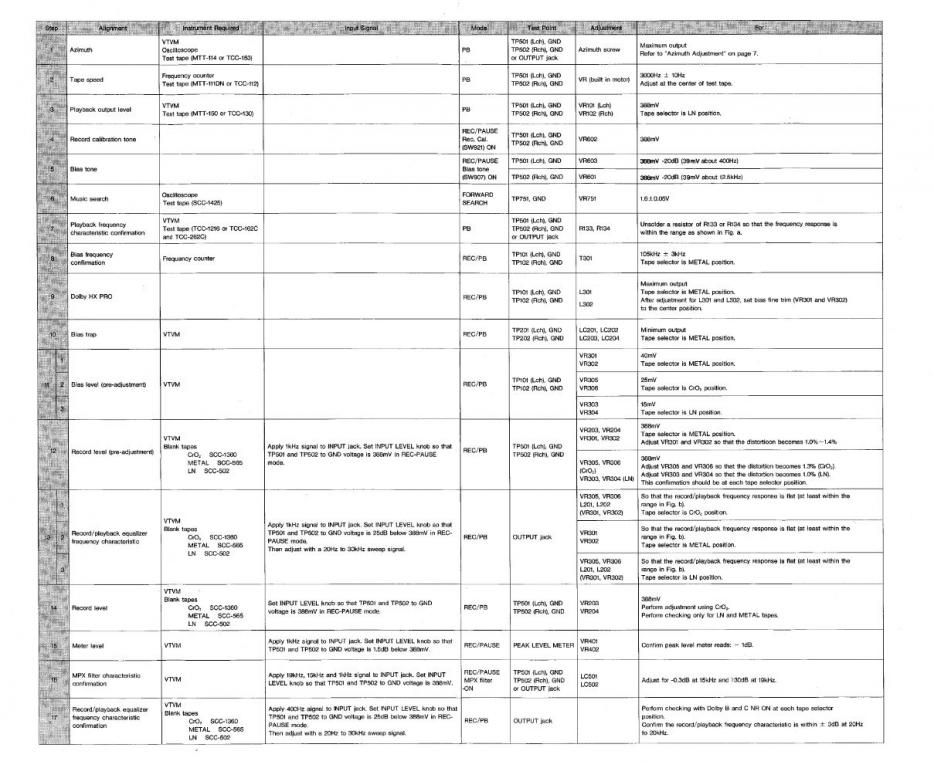

W serwisówce od TD4500/4600 pojawił się błąd i nie zaznaczyli że poziom wyjściowy (potencjometr) podczas kalibracji toru audio ma być w położeniu maksymalnym. Co już zostało ujęte w serwisówce od TD4800.



TD4600 :



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



TD4800:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mkm]

<br />Jako wzorzec wziąłem 400Hz 0dB nagrane Technicsem AZ7.<br />



Wyświetlacz Harmana jest wyskalowany według zera Dolby – poziom 0 dB znajduje się w miejscu znaczka Dolby na wyświetlaczu. Nikt chyba dziś nie wie, jak jest wyskalowany wskaźnik Technicsa Az 7, bo nie ma tam znaczka Dolby. Być może 0 dB na wyświetlaczu tego Technicsa to zero VU, czyli 2 dB poniżej zera Dolby, albo zero IEC, czyli 2 dB powyżej zera Dolby, a może to także zero Dolby.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[max04]

Witam co Wy na to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dariusz_61729]

Wy na to

Deck jak deck.Ale tam jest błąd. Brakuje przed 2 zerem przecinka. Wtedy cena moim zdaniem byłaby adekwatna do tego co on oferuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
