Regulacja wskaźnika VU

[tezet]

Od razu przejdę do pytania żeby nie zanudzać a dopiero później dla wytrwałych opis dlaczego pytam :)



Czy stopień wychylania wskaźnika VU da się regulować, oczywiście bez szkody dla sprzętu. Nie znam się zupełnie na elektronice ani mechanice i nie zamierzam tego robić samodzielnie ale pytam czy w ogóle się robi takie rzeczy.



A teraz dlaczego :)



Jakiś czas temu kupiłem pre słuchawkowe z takim właśnie wskaźnikiem jak na zdjęciu i poza radością z bogatszych dźwięków jakie pojawiły się w moich słuchawkach mam dużą frajdę z obserwowania wskazówki podczas odsłuchu, no tak już mam i nic na to nie poradzę :) I miałem wcześniej inną sztukę tego samego modelu pre na testach i tam wskaźnik odchylał się dużo bardziej ochoczo przy tych samych poziomach głośności. W moim egzemplarzu odchyla się bardzo niewiele przy sensownym poziomie odsłuchu.

I stąd pytanie czy można gdzieś podkręcić trochę śrubkę, żeby zmotywować wskazówkę do bardziej energicznych reakcji na dźwięki.



[audioburak]

Raczej nie śrubkę, ale PR'ek czyli potencjometr montażowy.

Powinien być jakoś sensownie opisany na druku.

Dobrze byłoby mieć generator; choćby z winisd, żeby zobaczyć,

przy jakim poziomie jest ustawiony, żeby w razie czego móc

przywrócić ustawienia fabryczne.

Można to sobie jednak jakoś zaznaczyć np. wszystkopisem itd...

[micwoj]

A że się tak głupio zapytam, jak nowe kupiłeś, to oddaj może na naprawę gwarancyjną żeby skalibrowali?

I że się tak jeszcze głupio spytam, na tych samych słuchawkach słuchasz? Bo może masz teraz bardziej skuteczne/o niższej oporności i zwyczajnie wzmacniacz dla tej samej głosności musi dawać mniejsze napięcie?

[tezet]

Słuchawki te same, odesłanie biorę pod uwagę (choć niechętnie bo nie lubię jak sprzęt gdzieś krąży, a w sumie działa dobrze gdyby nie to moje widzimisię i bezpośrednie porównanie z innym egzemplarzem).

W każdym razie na początek chciałem zbadać grunt czy takie rzeczy się w ogóle robi i jak to jest skomplikowane żeby przy okazji czegoś nie popsuć. Bo wymyśliłem sobie, że łatwiej będzie jak to weźmie ktoś kto wie jak śrubokręt czy lutownice się trzyma i zrobi to w 5 minut bez całego tego wysyłania. Tak to sobie wymyśliłem ;)

[micwoj]

No to zaglądaj do środka i poszukaj czy sa jakieś potencjometry do kręcenia.

Może nie być, wtedy regulacja przez wymianę elementów. Pod warunkiem że uda ci się rozkminić z płytki co do czego.

[tezet]

Czy na podstawie takiego zdjęcia golizny da się określić skomplikowanie operacji?

[audioburak]

Lepsze byłyby dobre makro każdej ćwiartki PCB, ale ciekawy może być opis

jedynego chyba - niebieskiego PR w prawej górnej części płytki.

[micwoj]

Jedna PRka jest koło tego opampa, zaraz niedaleko wyjścia - to może być ten obwód. Podaj jakiś stały sygnał na wejście, pokręć troszkę tym potkiem i zobacz czy jest jakaś reakcja. Jak jest, to zostanie ci wyskalować, ustawić głośność tak żeby wzmacniacz nie przesterowywał (uwaga, krótko to rób cobyś nie usmażył słuchawek) i ustawić PRką na 0db. Będzie to oznaczało pełne wysterowanie wzmacniacza.

A jak wolisz żeby ci bardziej latało, to sobie ustaw tak jak ci się podoba :)

[sylwon38]

mam dużą frajdę z obserwowania wskazówki podczas odsłuchu, no tak już mam i nic na to nie poradzę :)

OT. W radiomagnetofonach z minionej epoki, przeważnie montowali ten niby zbędny wskaźnik. Ja do tej pory ubolewam, że niewiele jest modeli wzmacniaczy ze wskaźnikiem wysterowania. Też lubiłem to obserwować :-)

[tezet]

OT. W radiomagnetofonach z minionej epoki, przeważnie montowali ten niby zbędny wskaźnik. Ja do tej pory ubolewam, że niewiele jest modeli wzmacniaczy ze wskaźnikiem wysterowania. Też lubiłem to obserwować :-)

No to cieszę się, że nie jestem jedyny :)



W międzyczasie przyszła odpowiedź od producenta, która potwierdza Wasze wskazówki:



You can regulate the VU meter sensitivity. The trimmer is inside of the unit in main board near the back of VU meter.

However I strongly suggest to bring the device to your local dealer with your headphones and adjust the trimmer in desired position there.



Pewnie to głupie pytanie ale wolę się upewnić, czy taka zmiana ustawienia czułości wskaźnika może mieć jakikolwiek wpływ na dźwięk? Jestem z niego bardzo zadowolony i nie chciałbym nic zmieniać w tym zakresie.

[audioburak]

To zupełnie inny tor, niezależny od toru audio, z którego tylko jest brana

niewielka część sygnału przez rezystor albo wtórnik.

Można spokojnie podregulować, zakładając pewien poziom wiedzy budowniczego ;-)))

[tezet]

Kończąc temat dodam tylko dla potomności, że Wasze wskazówki były trafne, pacjent przeżył i ma się dobrze, wskaźnik VU w końcu cieszy me oko :) Dzięki.

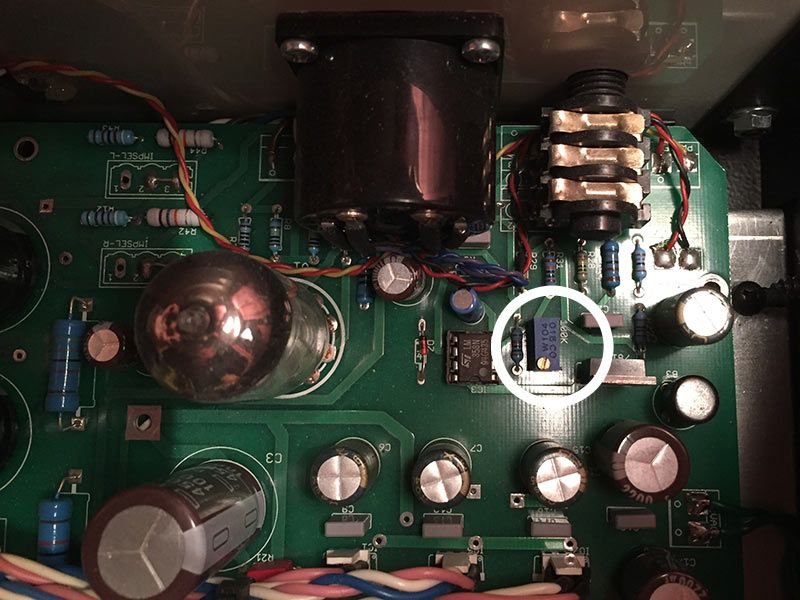

Załączam zdjęcia makro czym kręciłem :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[S4Home]

Śrubki całe?

Żeby ci potem nie powiedzieli otwierany panie bez gwarancji już.

[tezet]

Śrubki całe?

Żeby ci potem nie powiedzieli otwierany panie bez gwarancji już.



Spoko, wcześniej dostałem błogosławieństwo producenta ;)

Co prawda wysyłał mnie do dealera ale postanowiłem wziąć sprawy w swoje ręce.



You can regulate the VU meter sensitivity. The trimmer is inside of the unit in main board near the back of VU meter.

However I strongly suggest to bring the device to your local dealer with your headphones and adjust the trimmer in desired position there.

[S4Home]

Tylko pytanie czy to jest podkładka. Bo gwarancję masz producenta. Dobra!! Liczmy wierzmy że będzie dobrze :)
