I-Amp - opinie

daris666

Przez daris666 ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Adam_85 Kompan

    Adam_85

    Opublikowano
    Opublikowano (edytowane)

    Ops 5 na sankenach - 3 pary na kanał. Porobiłem dodatkowe ekrany na sygnały, ostanio się przekonałem ile "syfu" wisi w powietrzu... Trafka wspomagające i soft start są oddzielone blachą 2mm(czarna stal) bo nie daleko mamy wejściówkę i gniazda RCA.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Adam_85
    • Lubię to 1
    Lubię to Lubię to ×
    • 3 tygodnie później...
    borysgo2 Poszukiwacz

    borysgo2

    Opublikowano
    Opublikowano

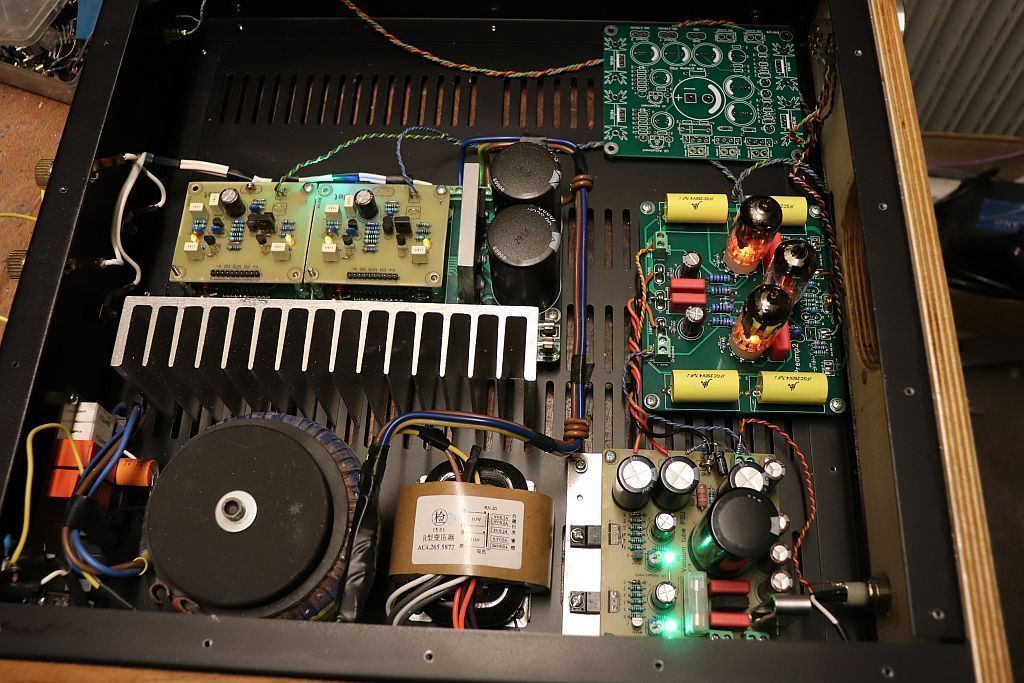

    Nowa hybrydka na tapecie z zlampizowanym sprzezeniem zwrotnym (w trybie pradowym), ukladzinke mozna przelanczac podczas sluchania muzyczki. Lampa pracuje w swoim naturalnym srodowisku, tranzystory z reszta tez. Roznice Tranzystor/Lampka slychac na gole nieuzbrojone ucho. Jeszcze kilka desek, nozki i zabieram pacjenta do domku.













    • Lubię to 1
    Lubię to Lubię to ×

    iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

    borysgo2 Poszukiwacz

    borysgo2

    Opublikowano
    Opublikowano (edytowane)

    Najnowszy klon zasilacza, swierzy az pachnie, dopiero skonczylem rysowac :D

    -DC

    -opozniony ON

    -szybki OFF

    -2x temp

    -2x clip

    -2x zwarciowka

    -2x DirectPath

    -easy solder V1.0

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez borysgo2
    Lubię to Lubię to ×

    iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

    Adam_85 Kompan

    Adam_85

    Opublikowano
    Opublikowano (edytowane)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ja w weekend posiedzialem nad mosfetem. Idąc drogą jaka zbudowałem ops 5 na sankenach , uzyskałem diametralna poprawe brzmienia. Klasa, jednak lista ingerencji duża.. Rozważam rozdzielenie sekcji zasilania dużym ekranem ze stali. Poprawie jeszcze zasilanie bufora, bo przewód wyszedł na styk.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Adam_85
    Lubię to Lubię to ×
    borysgo2 Poszukiwacz

    borysgo2

    Opublikowano
    Opublikowano

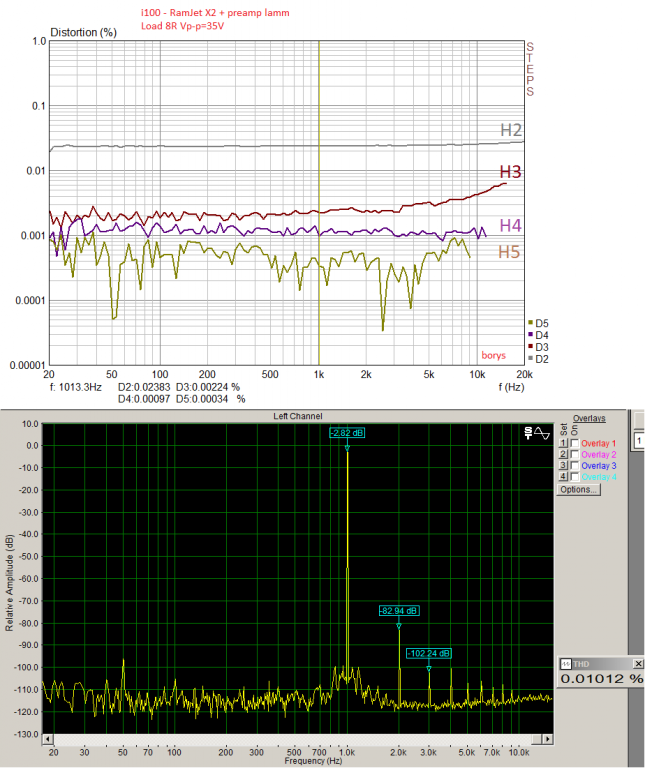

    10min sie znalazlo, to z ciekawosci obmierzylem lamma z koncowka x2. Przy wiekszych amplitudach preamp rozwija skrzydla, basisko robi sie takie bardziej dociazone ale nie traci na szybkosci. Duzo tez zalezy od uzytych lamp, narazie mam jakies rosyjskie w SRPP i JJ na froncie. Sam rozklad H2 H3 ..... pozostaje praktycznie staly w calym pasmie audio (tak jak w prawdziwym lampowcu).

    Mozna jeszcze dociazyc wyjscie preampu i podniesc THD do 0,5%, wyjscia na transformatorze kopiowal juz nie bede :D

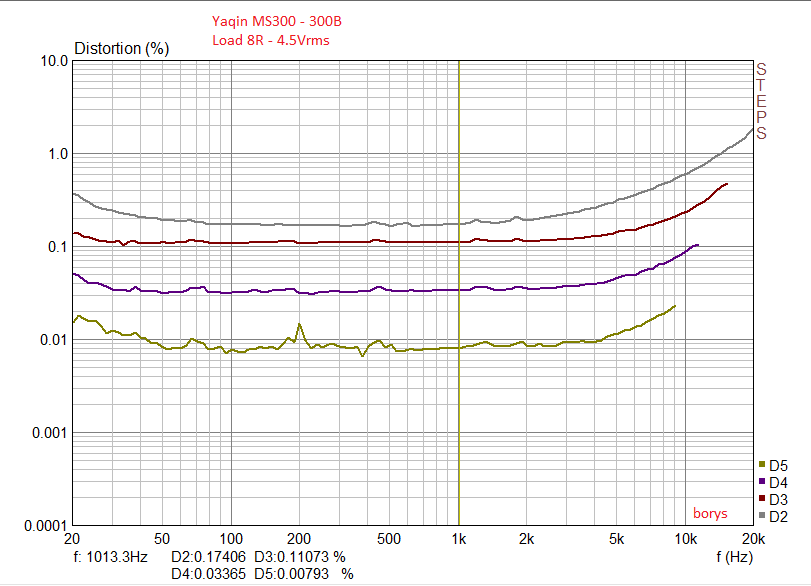

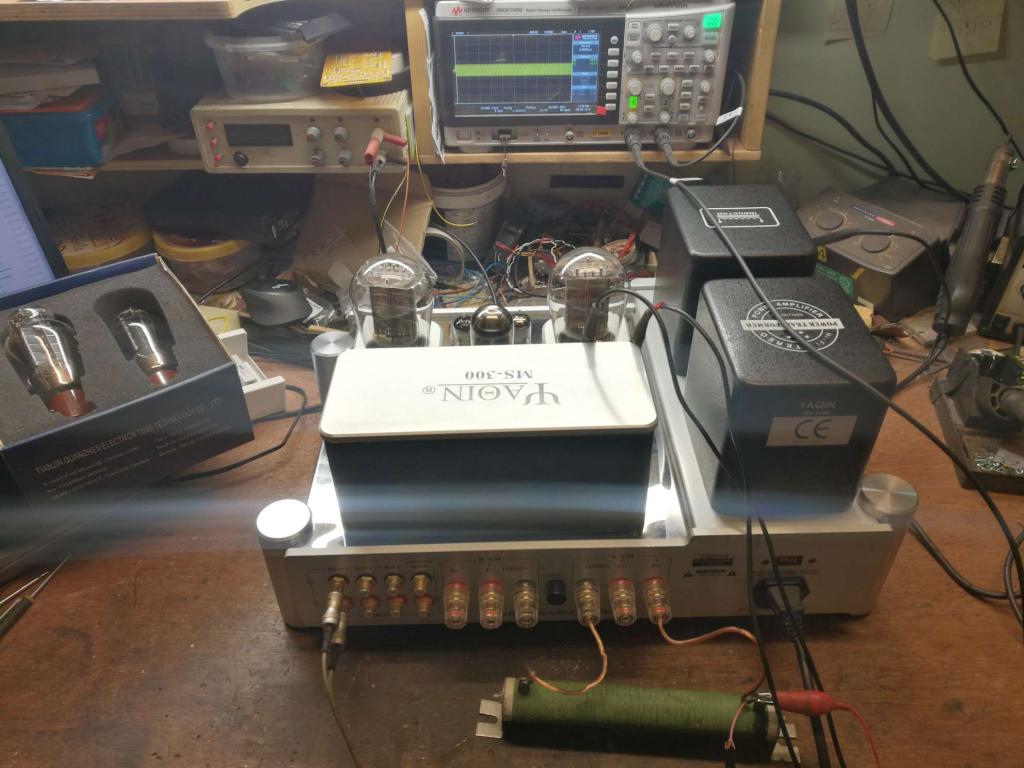

    Dla porownania janek ms300.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )






    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

    • 4 tygodnie później...
    borysgo2 Poszukiwacz

    borysgo2

    Opublikowano
    Opublikowano (edytowane)

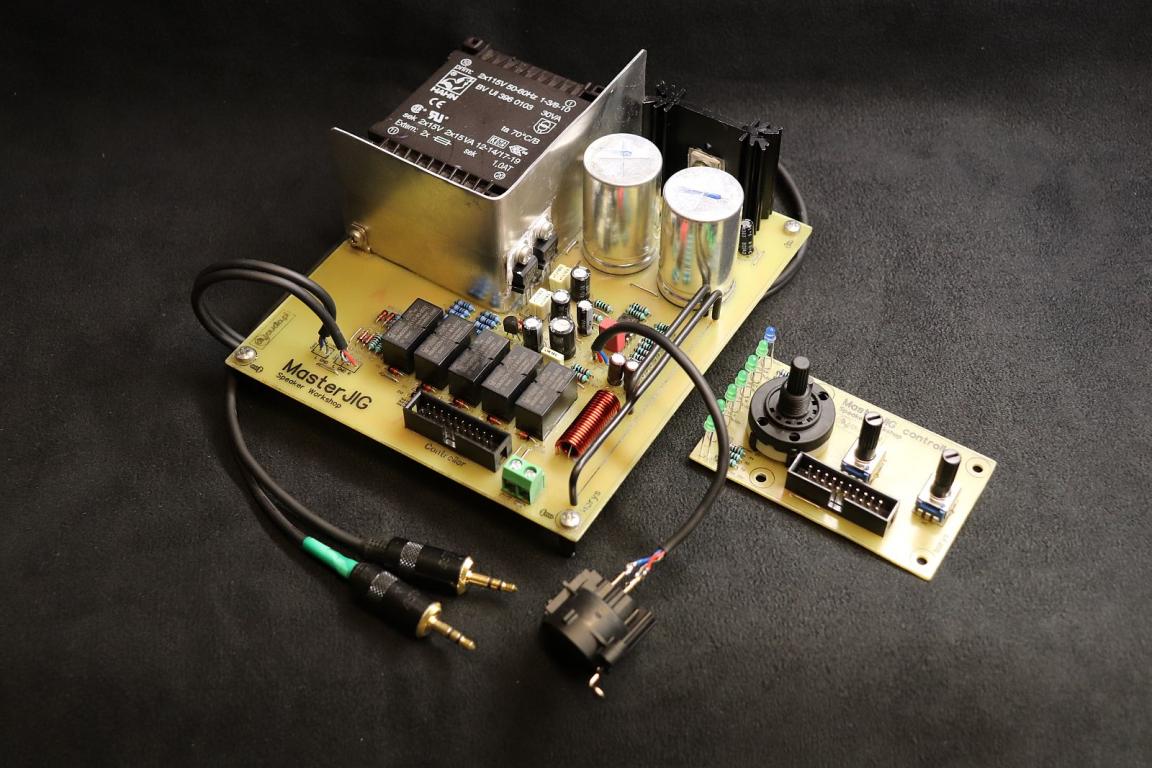

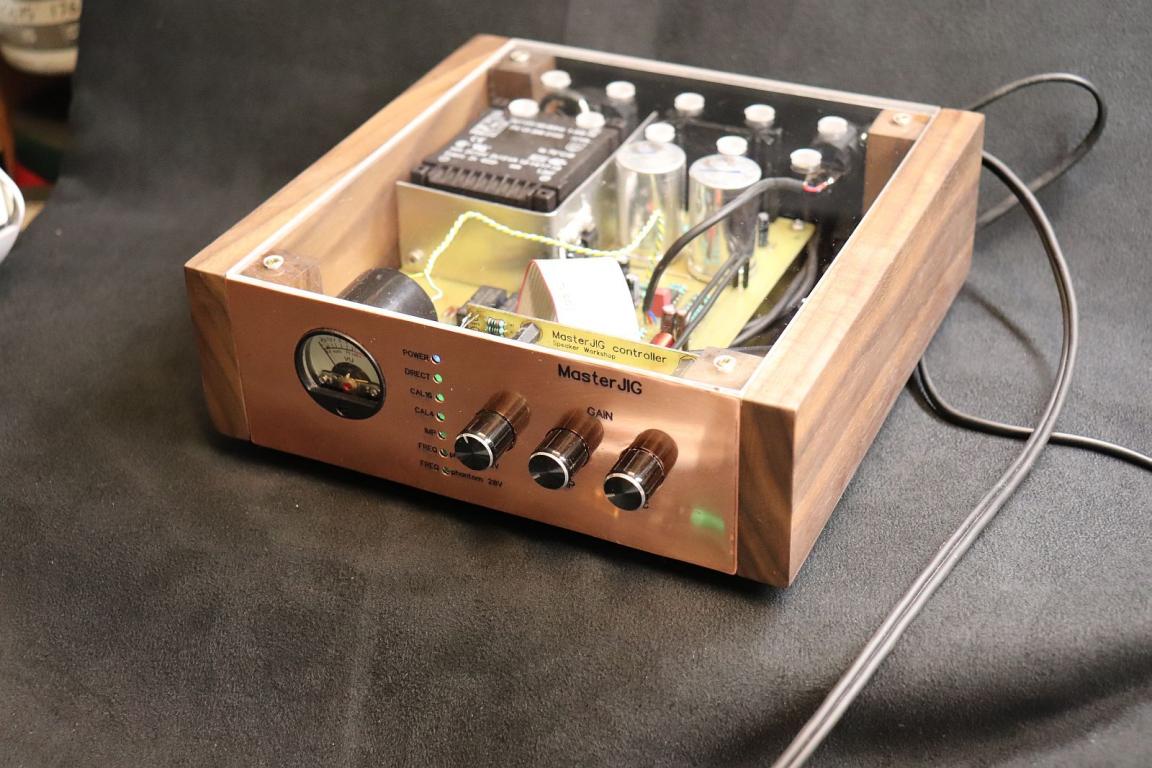

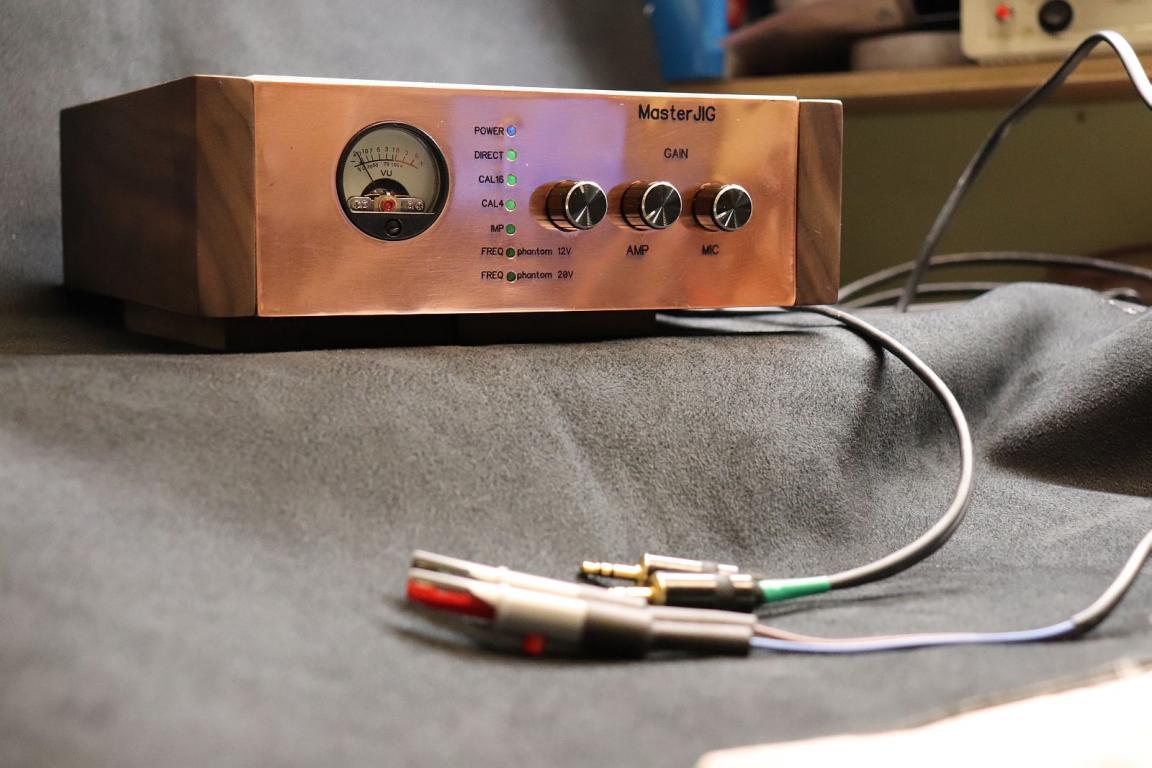

    Kurcze nie wiem gdzie wrzucic to wrzuce tutaj. Jakby ktos potrzebowal zrobic sobie prosta przystaweczke pomiarowa do glosnikow to jest podlinkowana ponizej:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Pliki na zelazko i gerbery na dole stronki.

    Przystawka automatycznie przelancza sie pomiedzy wzmacniaczem i sygnalem pomiarowym takze nawet nie trzeba odlanczac krokodylkow pomiarowych od glosnika. Dwa napiecia fantomowe (12V i 20V). Dziala z SW i arta (do tej chyba bede robil osobna przystawke). Bardzo proste urzadzenie w uzyciu, moze sie przydac. LM1875 ma zmniejszone wzomcnienie do x10 (teoretycznie zostaje troche wiecej nadwyzki wzmocnienia otwartopetlowego do korekcji THD), wydaje mi sie ze mozna mierzyc THD glosnikow bez klopotow. Zeby nie trzeba bylo za duzo glowkowac przy pomiarach to tutek jest tutaj:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Dziekujemy koledzie Yoshiemu za obszerne opisanie tematu.



    Pozdr





    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez borysgo2
    Lubię to Lubię to ×

    iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

    borysgo2 Poszukiwacz

    borysgo2

    Opublikowano
    Opublikowano

    Tak jak kolega sibic napisal, termotransfer + bezbarwny.

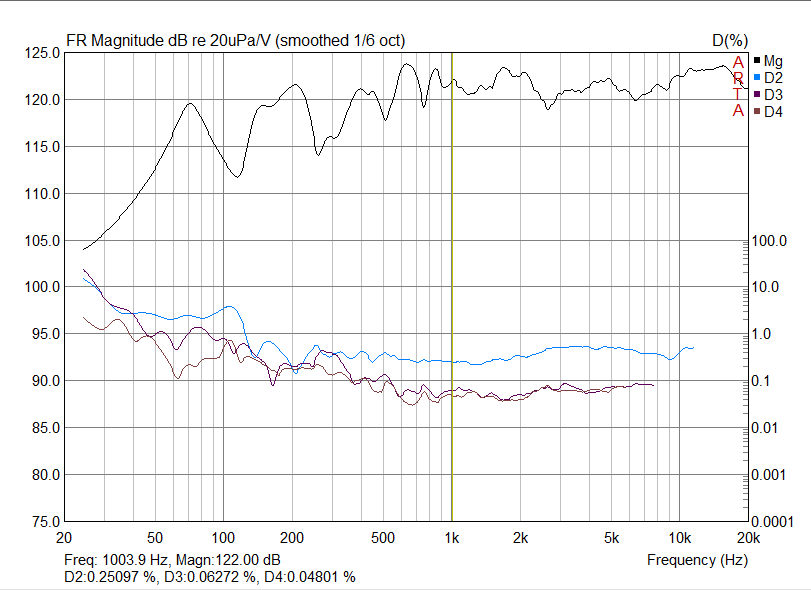

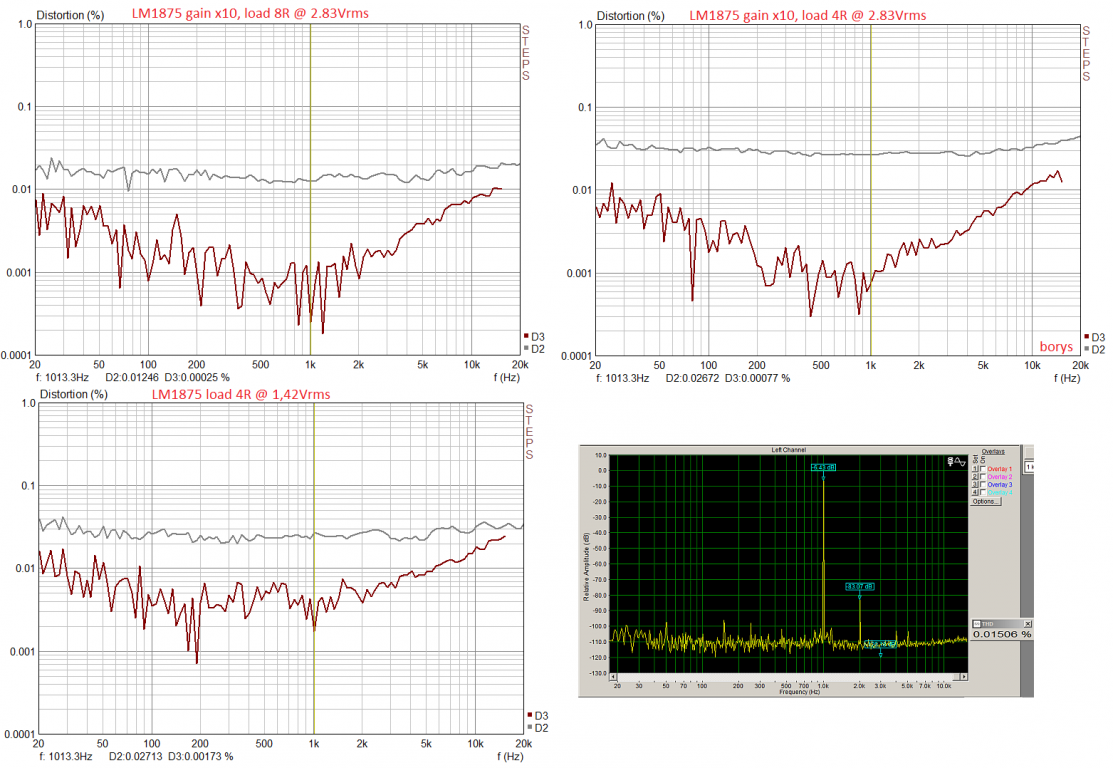

    Przystawka dziala tez z programem ARTA, w ustawieniach nalezy tylko zmienic:"Microphone used ON: Right Ch", zakladki audio devices oraz measurement.

    Cale pomiarki trwaja okolo 2-4 minut + ze 2 min na rozkladanie statywu itp.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

    borysgo2 Poszukiwacz

    borysgo2

    Opublikowano
    Opublikowano

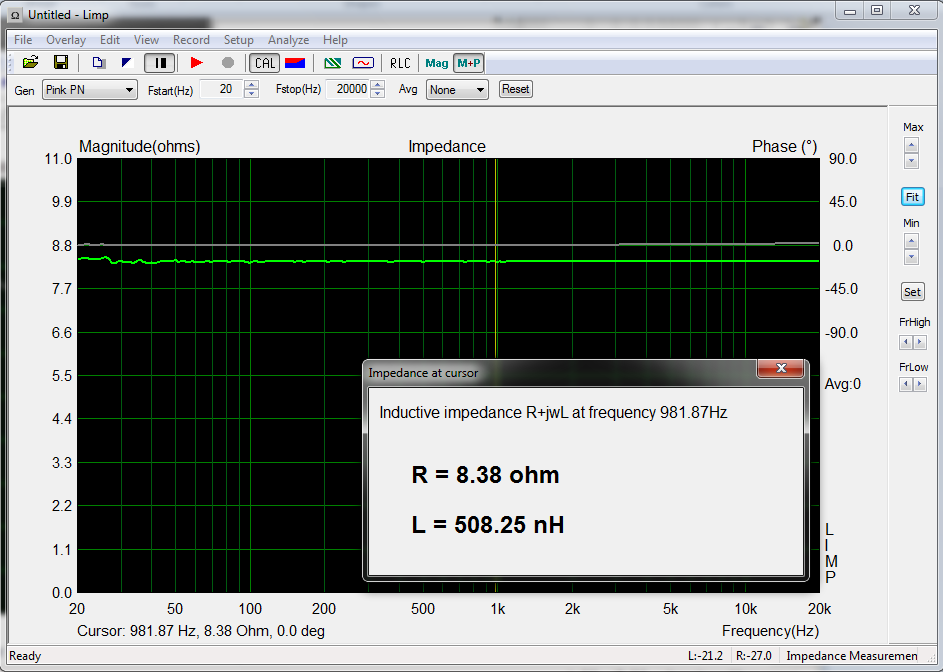

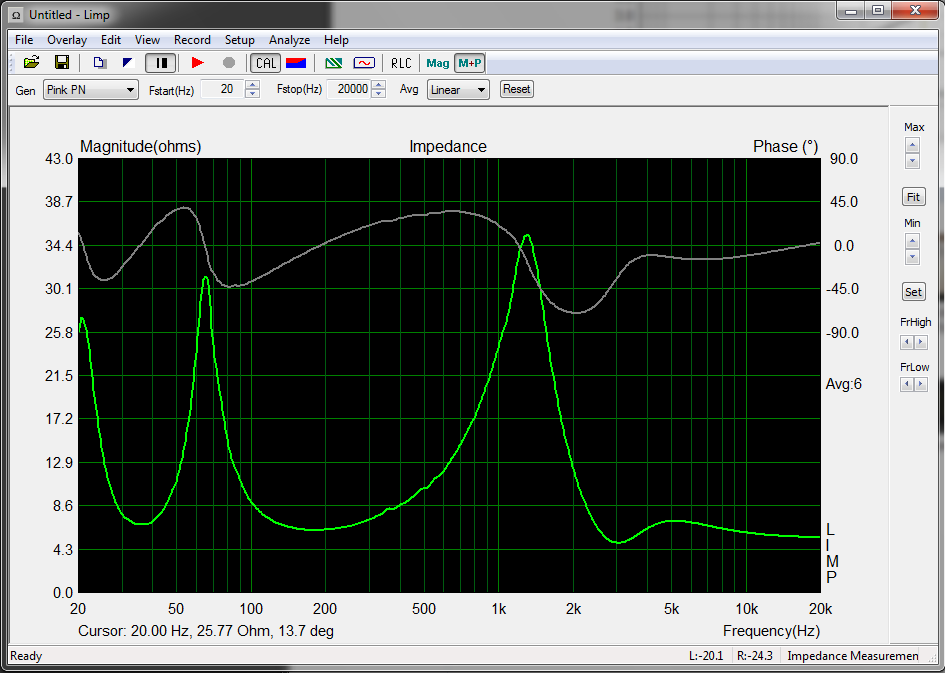

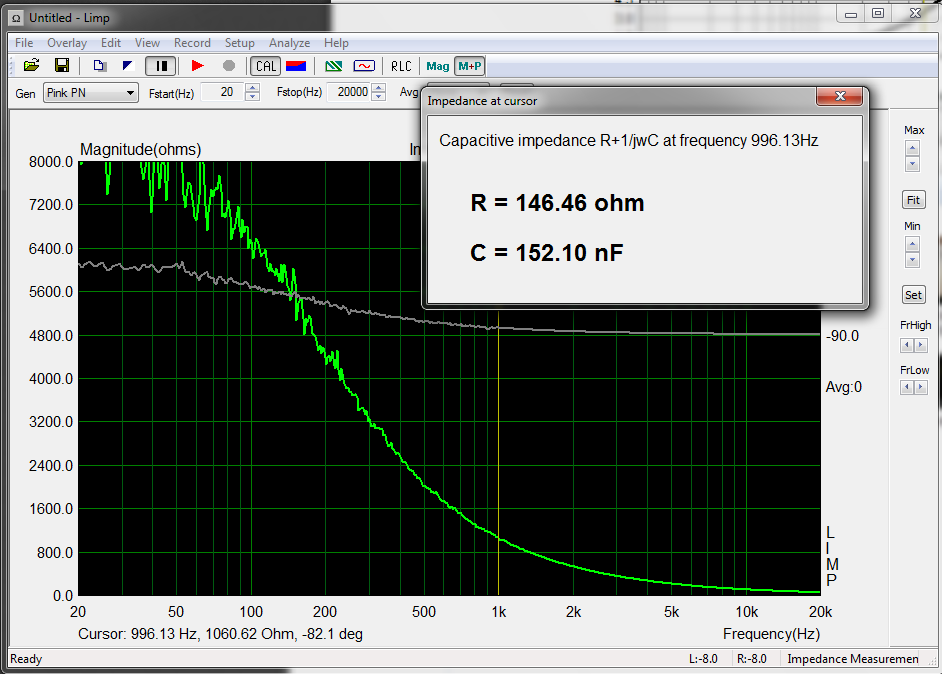

    Limp tez dziala. W ustawieniach rezystor referencyjny trzeba wpisac 8R, rezystancja szeregowa tyle ile wychodzilo w SW, u mnie okolo 130mR. Dla sprawdzenia w LIMP, ustawiamy sobie CAL4 albo CAL16, robimy pomiar i powinna nam wyjsc dokladna wartosc rezystora czyli 4R i odpowiednio 16R.

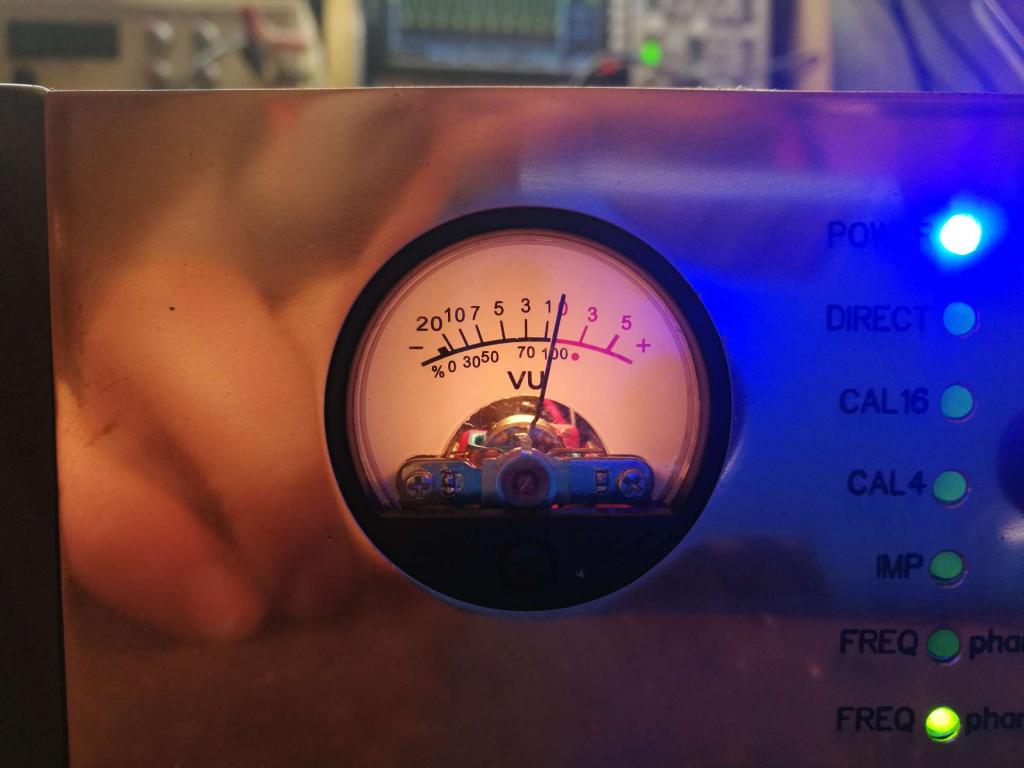

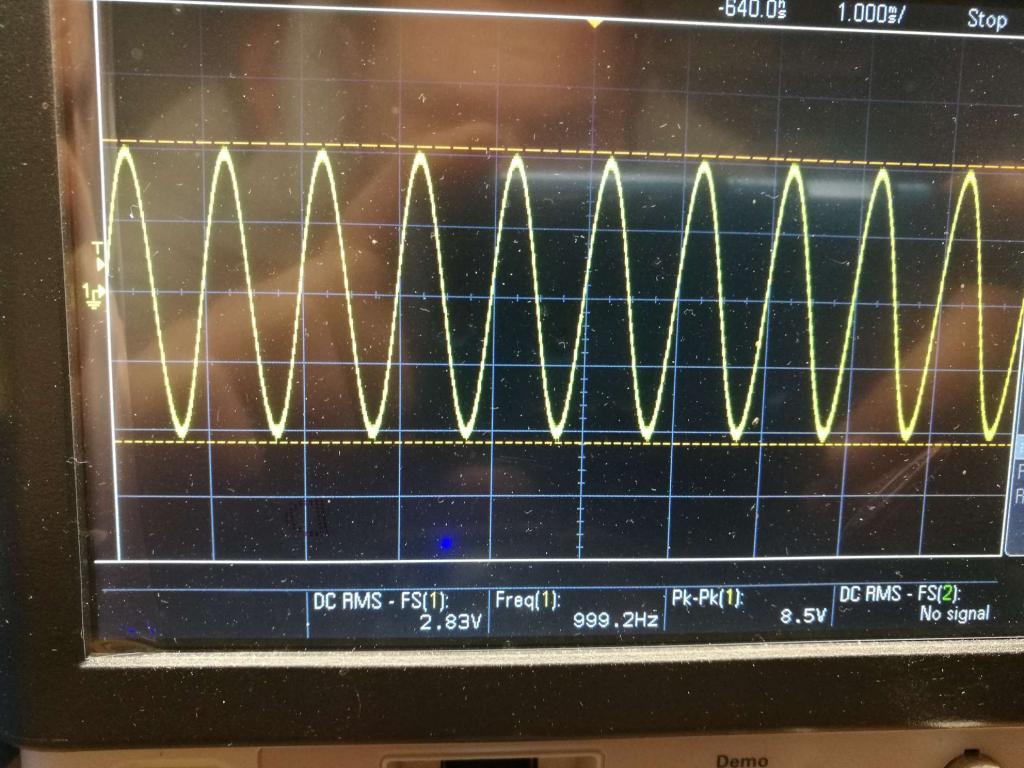

    Dodatkowo warto wyjscie wykalibrowac sobie na VU meterku na 2.83Vrms, moze sie przydac jako punkt odniesienia.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

    • 2 tygodnie później...
    Adam_85 Kompan

    Adam_85

    Opublikowano
    Opublikowano

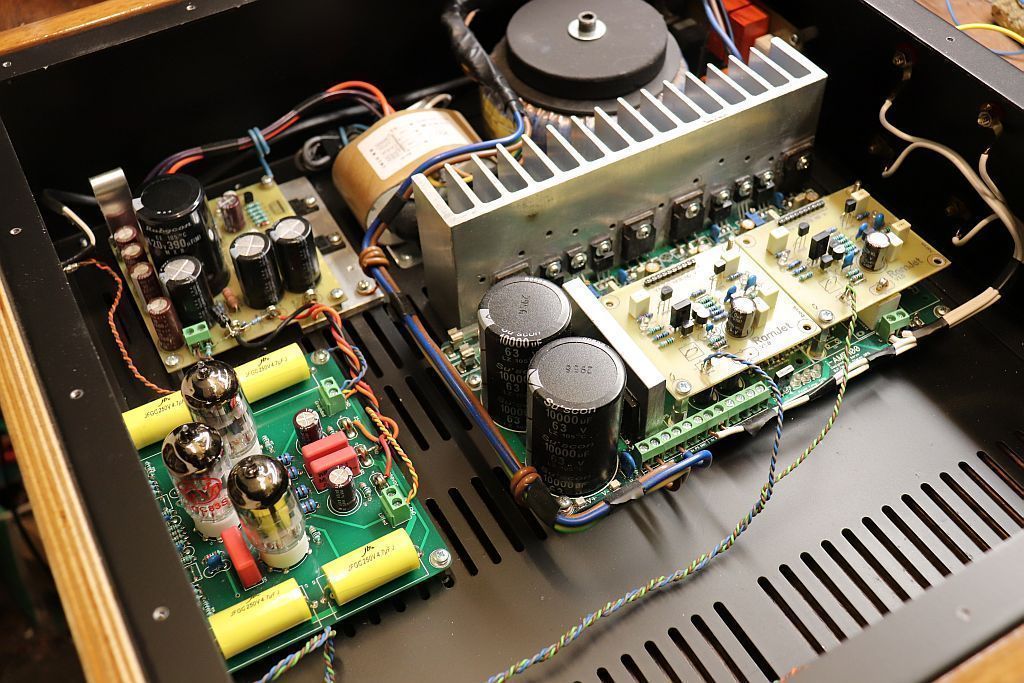

    Zasilaczyk do pre lampowego pięknie się prezentuje, a przede wszystkim działa rewelacyjnie.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    • 1 miesiąc później...
    Adam_85 Kompan

    Adam_85

    Opublikowano
    Opublikowano

    Taka ciekawostka. Vitus RI-100 i Iamp na ops 5 (3 pary sanken). Koszt nowego Vitusa może przyprawić o zawrót głowy, w recenzjach piszą 46 000zl. W tym iampie jest troche roznych koncepcji, na pewno nie ma takiego drugiego. Sam Vitus mnie nie urzekl, choć miał kilka bardzo fajnych rzeczy, ale iamp też ma coś czym czaruje. Iamp był bardziej otwarty(choć prawdopodobnie brzmienie trochę dociążymy), miał lepsza lokalizację, więcej detali, więcej glebi i lepsze bryły. Vitus potrafił ciekawie różnicować średni bas i miał trochę bogatsza barwę. Szkoda, że nie było mi dane posłuchać dłużej, ale wieczna gonitwa. Ponoć Vitus powinien pograć dłużej, może będzie jeszcze okazja posłuchać :-)



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 01c5ee74780ef6af870a98aec9a92402_1525949181.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Adam_85 Kompan

    Adam_85

    Opublikowano
    Opublikowano (edytowane)

    Mam na trochę czasu Vitusa i robiłem małe porównania do ponizszej zabawki :-D wieczorkiem może dorzucę fotek.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) 13d6af2ce1291da72f8dc757523ca0a9_1526298704.jpg36a5e10fd93112df4547942f7972677b_1526298687.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Adam_85
    Lubię to Lubię to ×
    Adam_85 Kompan

    Adam_85

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) d61812b318abff4c185d71de230325a9_1526327075.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    • 1 miesiąc później...
    • 4 miesiące później...
    borysgo2 Poszukiwacz

    borysgo2

    Opublikowano
    Opublikowano

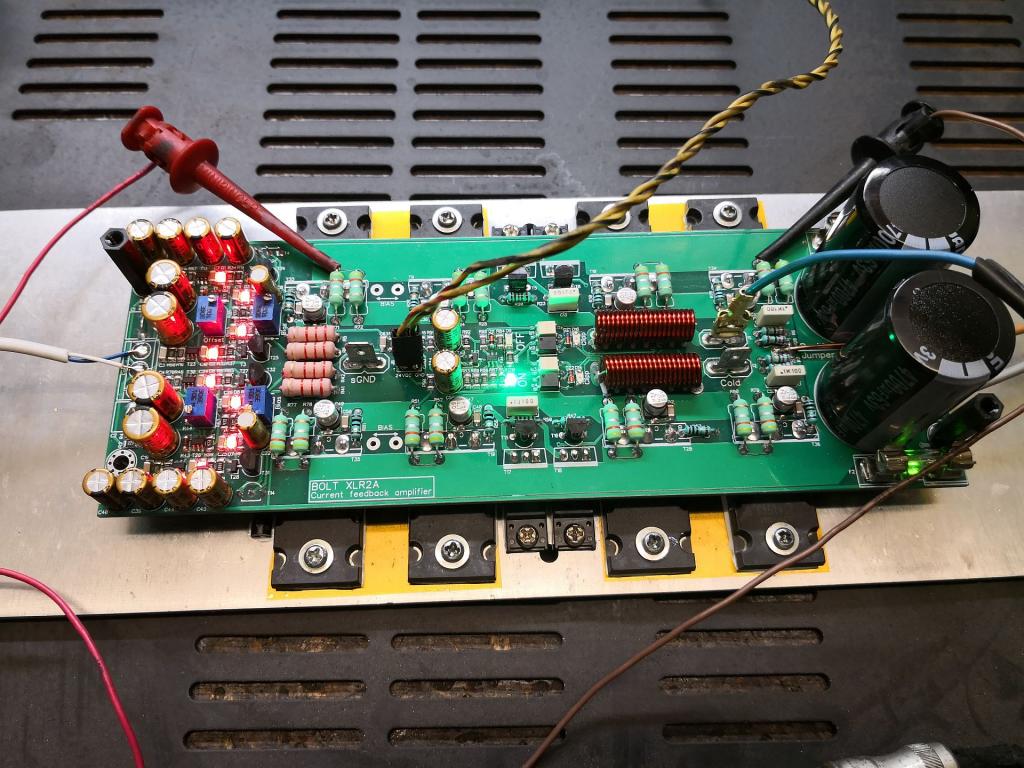

    Raz na jakis czas jakas fotke trzeba wkleic :D

    Mostek mostek mostek....

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

    borysgo2 Poszukiwacz

    borysgo2

    Opublikowano
    Opublikowano

    Malutki updejcik...

    Mostek dziala ladnie, zabezpieczenia rowniez daja rade, diagnostyka LED nie ma sobie rownych :D

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 3
    Lubię to Lubię to ×

    iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

    Adam_85 Kompan

    Adam_85

    Opublikowano
    Opublikowano

    Malutki updejcik...

    Mostek dziala ladnie, zabezpieczenia rowniez daja rade, diagnostyka LED nie ma sobie rownych :D



    Ja niedługo też swojego odpalę :-) ale chyba muszę dokupić trafo, żeby zrobić dual mono :-)
