Lm 3886 równoległe połączenie

[januss73]

Jeff Rowland daje radę. W którymś modelu ma 6 LM'ów.

Jeff Rowland z tego co wiem kupowal taczke lm'ow i starannie dobieral do kazdej koncowki, wiec takiego problemu nie mial. Kazdy kto skladal taki wzmacniacz wie ze offset w zaleznosci od egzemplaza moze byc bardzo rozny.

[yaro666]

OK w jefie concentra sa na plytkach rezystory wieloobrotowe -chyba sprawdzcie moze tez mieli problem hehe .A grzeja sie oba uklady polaczone rownolegle i to w ciagu kilkuastu sekund musze je wylaczyc tak ze pomiar nawet trudno bedzie zrobic.Przyszlo mi do glowy tak: w poniedzialek -mam nadzieje -pomierze wszystkie offsety i postaram sie sparowac uklady i znow sprobuje rezystorow np. 0.5 oma i zobaczymy . Dziekuje za wszystkie porady i zdam relacje.

Ps. kolega mi susszy glowe ze robie mu siarke heh...rozwiaze problem i zaloze swoje konto.Pozdrawiam

[Lech36]

Jeff Rowland daje radę.

Jak Jeff daje radę to u nas też powinni dać radę ;-).

[wojkubi]

Kolego yaaro666 proponuję przyjrzeć się układowi ze strony producenta.Za kondensatorem wejściowym jest rezystor 47k (jeden!).W sprzężeniu zwrotnym są rezystory 22k(około połowa wartości 47k)

[Jaro_747]

Akurat wartościami rezystorów specjalnie bym się nie przejmował, bo niby dlaczego?

Natomiast fakt, że rezystor polaryzujący na wejściu jest jeden może mieć znaczenie. Jeżeli weźmiemy pod uwagę prądy polaryzacji wejść, to przy jednym rezystorze mamy jedno źródło napięciowe na obydwu wejściach. Przy dwóch rezystorach mamy dwa żródła połączone rezystancją 2*1k. Im większa różnica prądów polaryzacji wejścia obydwu układów, tym większa różnica offsetu na wejściu, a co za tym idzie na wyjściu.

[yaro666]

Te uklady moga pracowac z roznymi wartosciami rez w sprzezeniu byle by ich stosunek byl ok 20 do 1 okolo - tak sie dowiedzialem.Ale chce przedstawic wartosci napiec na wyjsciach poszczegolnych czterech koncowek mocy a koledzy podpowiedza jak je sparowac ,dobrze? Aha i jesli rezystory na wejsciu moga wymagac korekty i potrzebny jest inny dzielnik to poprosze o jakies schematyczne sugestie. A napiecia maja sie tak:



1) -0.2 mV (minus)



2) -1.2 mV (minus)



3) -0.8 mV (minus)



4) +0.6 mV (plus)



Napiecia wzgl. masy miernik UNIT UT 50D zakres 200mV,bez wysterowania potencjometr poz min wzmocnienie.Dziekuje...

[yaro666]

Z uwagi iz to ja zaczalem wielkie zamieszanie ale dzieki Waszej pomocy pozwole sobie rowniez zakonczyc i mowie co nastepuje: Koncowki sparowalem ze soba nastepujaco



- 0.8 mV \

polaczone rezystorami 0.22 ohm - offset sumaryczny - 1 mV

- 1.2 mV /



- 0.2 mV \

polaczone rezystorami 0.22 ohm - offset sumaryczny + 0.2 mV

+ 0.6 mV /



Uklady pracuja stabilnie grzanie na jalowym biegu nie wystepuje wzmacniacz gra naprawde fajnie.Polecam sprobowac

[wojkubi]

Co zrobiłeś z rezystorami na wejściu?

[Jaro_747]

Jak rozumiem są, 0,22Ohm.

[yaro666]

Na wejsciu sa 10k do masy a koncowki polaczone przez 0.22 ohm z reszta tak to wyglada.A powinienem cos zmienic? Jesli nie ma jakichs razacych odstepstw od sztuki to wolalbym tak zostawic.Gra cudnie tylko te 24V zasilania wydaje mi sie ze troche malo bo moglby byc glosniejszy.Tak na 12 godzinie i wzwyz dopiero gra a jak doloze jeszcze opor do masy to jeszcze sie sciszy. Cyba ze np. 2 razy 47 k przed i po 1k.A wyglada to tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Dlaczego stosujesz dwie zupełnie niezależne pętle sprzężenia zwrotnego?

;)

[wojkubi]

Przecież pisaliśmy ,że za kondensatorem sprzęgającym ma być jeden wspólny dla obu wejść rezystor(spróbuj 20k)

zjj_wwa

Może dlatego że tak jest to rozwiązane w nocie katologowej

[yaro666]

Ok sprobuje ale po weekendzie ...nie chce psuc sobie w razie czegos hehe...dzieki i milego

[Jaro_747]

Dlaczego stosujesz dwie zupełnie niezależne pętle sprzężenia zwrotnego?

;)



Nie mieszaj mu w głowie!

[artw]

Dlaczego stosujesz dwie zupełnie niezależne pętle sprzężenia zwrotnego?

;)



możesz rozszerzyć temat,wyjaśnić o czzym piszesz?

[Jaro_747]

Oceniałbym to raczej w kategorii żartu.

[yaro666]

Rozumiem ze tak ma byc ow rezystor? A moze wartosci 10k przed lm sa za male? Nie chce zbyt obciac poziomu!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereowiec]

10k zmień na wejściu na 22k oraz w sprzężeniu zwrotnym na 22k

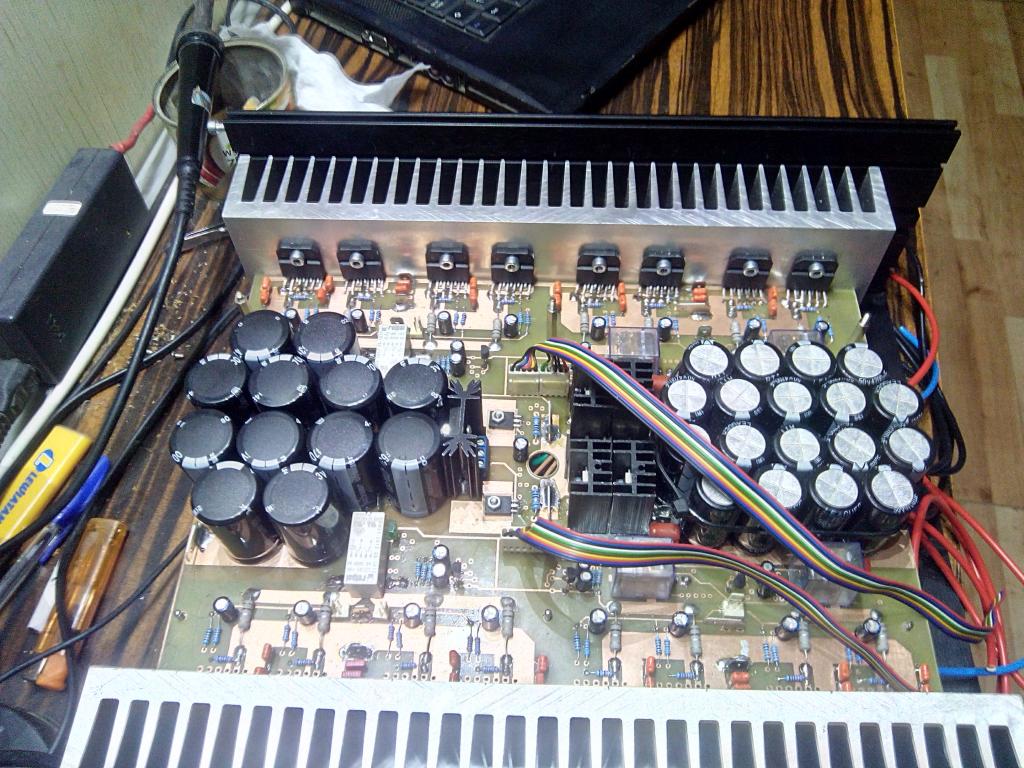

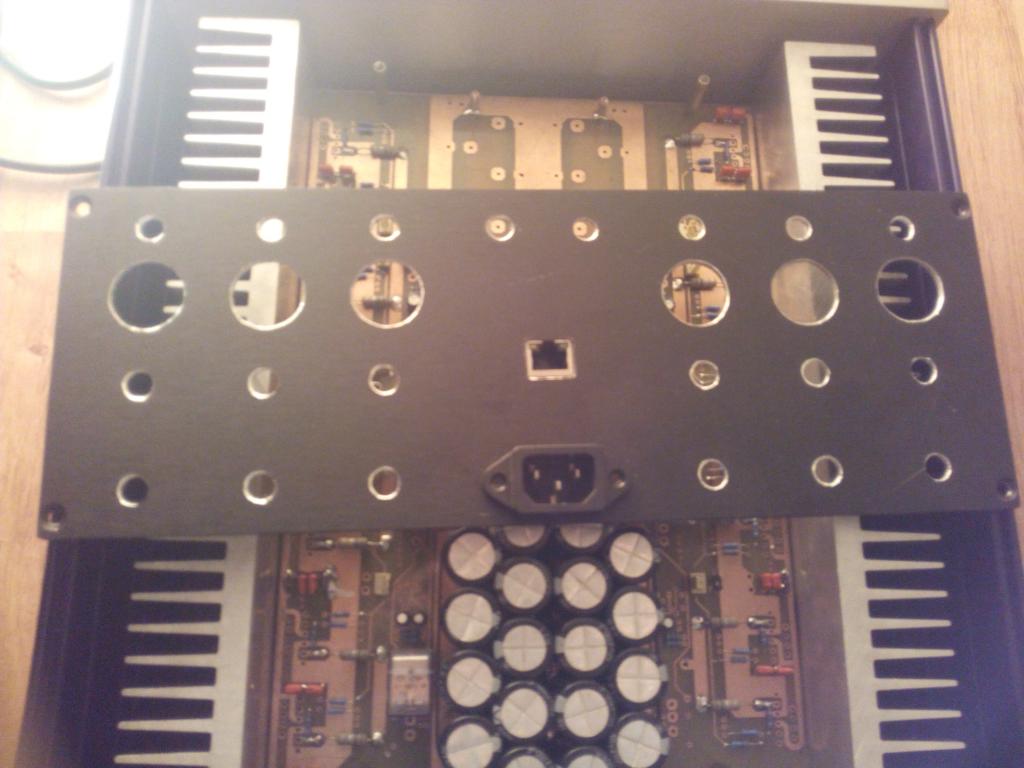

u nie gra to w 6 kanałach 4xPA100 + 2xPA200

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

yaro666

22k dobrze,ale wywal te dwa 10k.

[yaro666]

Teraz się pogubiłem rozumiem że tylko te dwa 10k do masy mam zamienić na 22k i dołożyć ten po kondesatorze też 22 k który dorysowalem. A te 10k i 470 R w sprzężeniu mogą zostać bo chyba ma tu znaczenie tylko ich stosunek ok 20 do 1 chyba że się mylę i musi być 22k i 1k w tejze aplikacji. Proszę jeśli to nic nie kosztuje o radę

[Ape]

jeżeli w sprzężeniu zmienisz 10K na 22K to 470R też musisz zmienić na 1K wtedy

te dwa 10K do masy lepei zmienić na 2 x 22-50K a jeszcze lepiej na dwie PR-ki 50K i wtedy regulować offset

[stereowiec]

ja w swoich aplikacjach zamiast stosowania PR do regulacji offsetu , z rezystorem od sprzężenia zwrotnego ( tego 470/1k) dodaje kondensator 100uF (panasonic FC) do tego vima 100nF równolegle do niego + 100pf offset jest ok kilku mV ( nie lubiłem DC servo stosowanego w tych aplikacjach

[yaro666]

Wiem że muszę zmienić 22 k oraz 1k razem ale czy stosunek 10k do 470 R w porównaniu do 22 k do 1k w sprzężeniu zmienia coś czy ważny jest ich stosunek 20 do 1 w wartościach



Offset mam minimalny pisałem kilka postów wcześniej bardziej chodzi o nie wzbudzanie się i nie obciecie poziomu sygnału

[wojkubi]

yaro666

Przerysuj sobie schemat z noty aplikacyjnej i porównaj ze swoim schematem,bo już nie wiem jak Ci tłumaczyć.Stosunek wartości rezystorów w sprzężeniu zwrotnym decyduje o wartości wzmocnienia napięciowego wzmacniacza.

[yaro666]

Ok zadałem tylko pytanie skoro się irytujesz przepraszam ale stosunek 10k do 470 R to 21.27 a 22 K do 1K to 22. Więc pomijając katalogowa notę który lepiej zastosować? A nie nadwyrezajac waszej cierpliwości zamierzam wprowadzić zmiany wg schematu ze strony shine7. Wywale te dwa 10 k i dam jeden wspólny 22 k za kondensatorem. Odezwę się

[kw]

Były próby z wartościami tych rezystorów w sprzężeniu. Koledzy zza południowej granicy zeszli dość nisko. Już nie pamiętam jaki to miało wpływ na dźwięk ale było o tym na forum.

[yaro666]

Właśnie o to mi chodziło jak te wartości lub nazwijmy stosunki wartości mają wpływ na dźwięk. Kiedyś któryś z kolegów przy budowie preampu zwrócił mi uwagę że w sprzężeniu opamp a 20 k/10k gra lepiej niż 2k/1k. Ja nie zauważyłem różnicy. Odezwę się po poniedzialkowych modyfikacjach

[wojkubi]

20 k/10k gra lepiej niż 2k/1k.

Mógłbyś to rozwinąć?

[artw]

jedni piszą o rezystorach wejścia,drudzy w tym samym czasie o sprzężeniu.Nie pokiełbasiło się jedno z drugim?Autor problemu to już nie wiem o których rezystorach pisze.

[yaro666]

Dałem przykład opamp ów więc nie wracamy. Tematem jest czy w lm3886 w sprzężeniu ma być 22k i 1k czy 10k i 470 R. Czy jeszcze inaczej. Tyle. Jeśli męczę was niepotrzebnie przepraszam ale sami czasem schodzicie na poboczne wątki
