Bogdan

MOSCODE 2 - Holger Stein

Recommended Posts

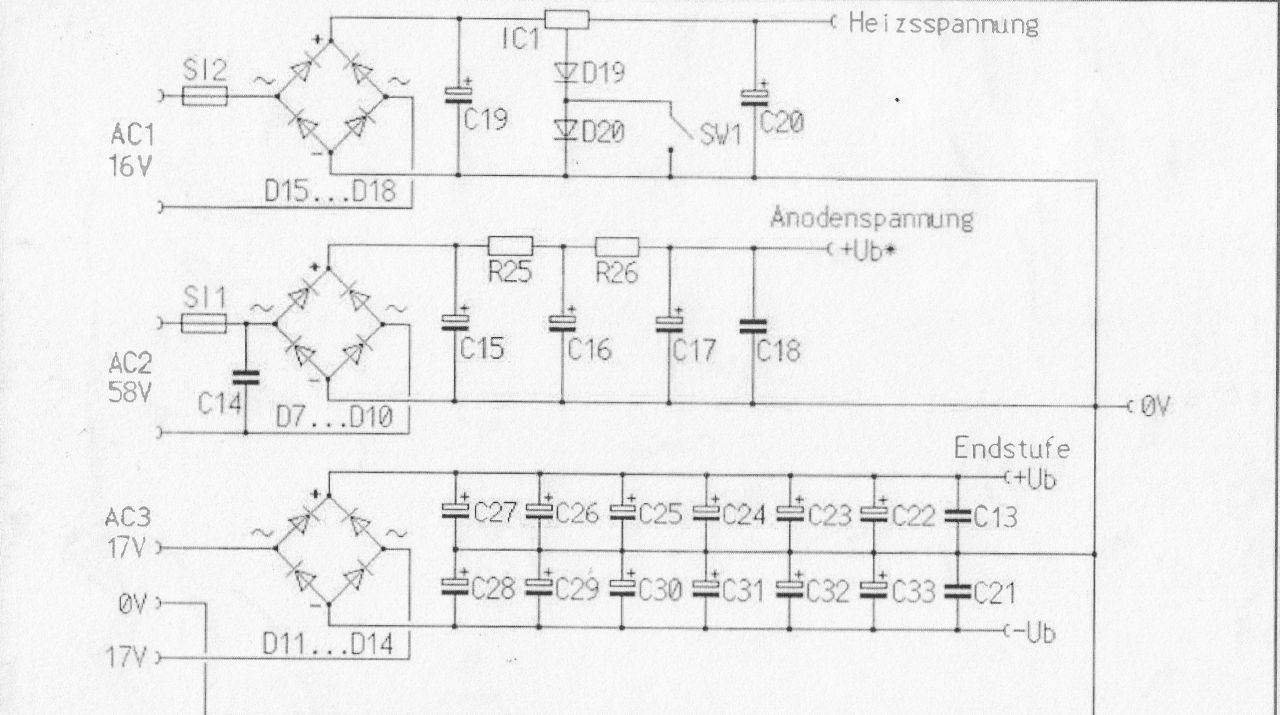

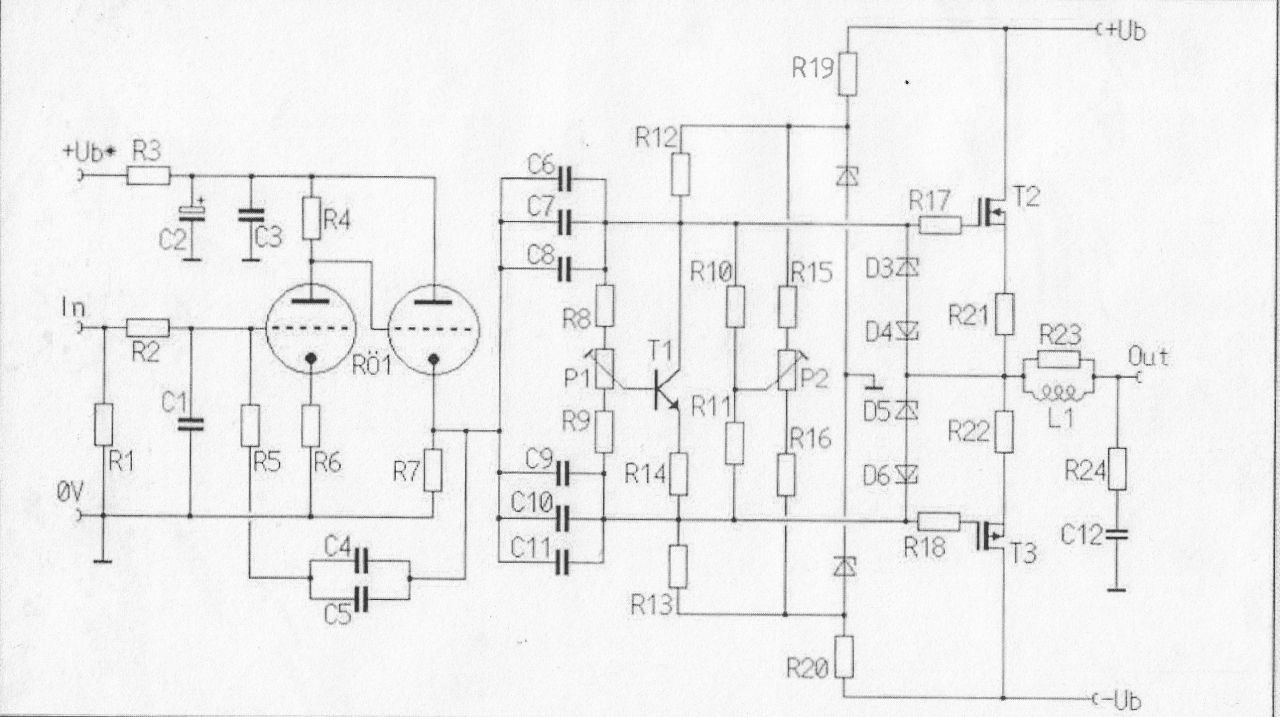

Jeśli ktoś nie może zaakceptować tranzystora w stopniu napięciowym MOSCODE Jeffa Macauley'a , to tutaj ma inny projekt bez tego tranzystora.

Stopień napięciowy jest też tak zaprojektowany , że może stanowić przedwzmacniacz.

Ja osobiście mosfety zamieniłbym na Vfety




Share this post


Link to post
Share on other sites

Sorry, to już nie jest Moscode.

To hybryda w wydaniu klasycznym.


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Z racji, ze sterujemy tutaj triodą, warto zastanowić się jakim prądem sterującym dysponujemy i wziąć to pod uwagę podczas wyboru tranzystorów mocy. Szczególnie pojemność wejściowa.

  • Like 1

Hał tu trol de trol?

Share this post


Link to post
Share on other sites

Sorry, to już nie jest Moscode.

To hybryda w wydaniu klasycznym.



dokładnie

schemat nie ma nic z uroku ani założeń Moscode Macauley'a

Klasyczna hybryda jak np Iamp ze stopniem lapowym.




DIY to przyjemność grzebania w sprzętach.

Share this post


Link to post
Share on other sites



Haiku jest produktem doskonałym!!!

Gdzie tam innym do Haiku!!!


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Haiku jest produktem doskonałym!!!

Gdzie tam innym do Haiku!!!

Dział satyry i humoru piętro wyżej.

Share this post


Link to post
Share on other sites

Haiku w niczym konstrukcyjnie nie przewyższa tego Holger Steina



Po co jest trioda WA na drugiej pozycji, jest to potrzebne konstrukcyjnie?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

znacznie obniża rezystancję wyjściową stopnia napieciowego - wtórnik



to, że wtórnik, to widzę - pytam się pryncypialnie i merytorycznie, po co ta trioda w tym miejscu?!


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

ten wykrzyknik to do mnie ?



Jak bym śmiał, to akcent na merytoryczną stronę schematu, który jest, jakiś taki nijaki, jakby posklejał dwa lub trzy watki - oczywiście, to nie jest dobra praktyka projektowania układów lampowych, gdzie lamp jest tyle ile musi.


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Chyba popełnię ten układ w stopniu tranzystorowym, pod warunkiem, że uda mi się odczytać wartości elementów?

Czy te 3-stopniowe stabilizowanie napięcia pomiędzy bramkami mosfetów plus 2-stopniowa regulacja na potencjometrach symetrii, daje coś, czy tylko ładnie (bo mądrze) wygląda na schemacie?

Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

ja ciągle szukam optymalnego wzmacniacza i na razie gram na Primare SPA na LM4702 , ale znów rodzą sie pomysły , czy nie zrobić kroku dalej i jednak zbudować biampling, bo jeden wzmacniacz do pełnego pasma , to zawsze kompromis.

I właśnie coś takiego jak tak hybryda lub Moscode lub coś na wzór Passa F7 do sekcji średnio-wysokotonowej , a Primare SPA tylko do basu, albo clona Accu P7100 do basu - zawsze lubiłem średnie i wysokie z lampy lub hybrydy :-)

Share this post


Link to post
Share on other sites

Interesuje mnie kwestia, jak bardzo z hybrydy (bo czysty półprzewodnik w tej konkurencji chyba nie ma szans) można zbliżyć się do dźwięku wzorcowego z 300B SE (padło na 300B SE, bo coś trzeba było przyjąć, jako wzorzec) i czy te różnice dyskwalifikuję hybrydę w kontekście lampy?

Będę robił końcówkę na mosfetach z niniejszego wątku i podepnę ją pod EL34 z Moscode i porównamy, co ta konfiguracja daje ciekawego?

Pozbywamy się elektrolitu na wyjściu i stosujemy mosfety z bieżącej produkcji, to powinno się dobrze przełożyć na dźwięk.


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

ale znów rodzą sie pomysły , czy nie zrobić kroku dalej i jednak zbudować biampling, bo jeden wzmacniacz do pełnego pasma , to zawsze kompromis.



Jak widzisz filtr rozdzielający pasma do poszczególnych wzmacniaczy?

Hybryda od strony technicznej dobrze się wpasowuje w koncepcję takiego wzmacniacza będącego sumą dwóch lub trzech dedykowanych wzmacniaczy.



Ostatnio, kolega napisał, że użył do kolumn ESA Ostinato dwóch kabli głośnikowych zamiast jednego kabla i ta prosta zmiana przełożyła się w wyraźny sposób na zdecydowanie lepsze brzmienie głośników.

Skoro rozdzielenie drogi dla pasm sygnałów za wzmacniaczem już daje dobre wyniki, to co będzie jeśli ta droga rozdzieli się jeszcze wcześniej - aż strach pomyśleć, jak może być cool?

Edited by JanF

Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Myślę o podobnej hybrydzie ale na bazie części prądowej First Watt M2. Zostały mi części na drugi komplet (bez transformatora i sk/sj) więc pewnie spróbuję coś takiego sklecić z driverem na triodzie. Wzmocnienie stopnia lampowego powinno być jednak większe niż 14dB a najlepiej 20 dB co na lampie raczej nie będzie trudne do uzyskania i zbliżyłoby wymagane napięcie wejściowe wzmacniacza do poziomu bardziej akceptowanego. Oczywiście w tym wszystkim chodzi o wypadkowe brzmienie takiej hybrydy, które może być całkiem niezłe.

Share this post


Link to post
Share on other sites

ja w wolnej chwili potestuje hybrydę z tda7293 w trybie power bufora, kto wie czy coś z tego nie wyjdzie

Share this post


Link to post
Share on other sites

Bogdan, masz dobre oko do ciekawych schematów!


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Myślę o podobnej hybrydzie ale na bazie części prądowej First Watt M2



Załącz schemat?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Załącz schemat?

Sklecę niebawem jakiś schemat na wzór Steina bo po co wymyślać koło. Impedancja na wyjściu Edcora to 15k i daje radę wysterować IRF, to wtórnik katodowy na 6922 (czy podobnej) też powinien bez problemu podołać.

Share this post


Link to post
Share on other sites



Widziałem ją, ciekawa, podają napięcia AC, rekomendują 6922 i głęboką klasę AB, bo wielki radiator :-)


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Ostatnio coraz bardziej zainteresowal mnie temat hybrydy.

Wiekszosc rozwiazan praktycznie musi pracowac w klasie A zeby jakos radzic sobie z nieprzyjemnymi znieksztalceniami przy przechodzeniu przez zero.



Zaczalem sie zastanawiac co powinna miec dobra hybryda ? Trzeba przyjac kilka zalozen:

- dziedzina, w ktorej lampy sprawdzaja sie najlepiej to wzmacnianie napiecia, czyli trzeba pozwolic lampie pracowac pelnym ''swingiem'' (pelne wzmocnienie, odwrocenie fazy, itp)

- dobry stopien pradowy z bardzo malym wzmocnieniem napieciowym (mniejszym niz np. x2), jezeli ma pracowac w klasie AB to niestety raczej musi miec NFB



Mozna to zrobic na kilka sposobow, najbardziej oklepany i lopatologiczny to podparty AC zbiasowany w klasie A wtornik (najczesciej mosfetowy/zrodlowy). Ilez mozna robic w kolo to samo.

Pracuje teraz nad dwoma projektami i chce to zrobic inaczej.



PlanA

Klasyczna, bezczelnie szybka koncowka mocy z sprzezeniem pradowym i wzmocnieniem x2 + preamp lampowy z duzym wzmocnieniem napieciowym.



PlanB

To klasyczna koncowka mocy z lampowym wynalazkiem w NFB (juz tak owy mam przygotowany). Tutaj tez mozna zrobic to na kilka sposobow. Mozna nawet zakaskadowac obydwa sprzezenia (jezeli lampowa i tranzystorowa czesc beda ja mialy).

Dodatkowo bedzie dorobione plynne przelanczanie Lampa/Tranzystor.



Jak wyjdzie czas pokaze, zabawy przy tym napewno bedzie sporo.



iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Share this post


Link to post
Share on other sites

robię tą hybrydę , bo jednak potrzebuję czegoś subtelnego do sekcji średniowysokotonowej - Rotel RB990BX napędzi tylko basy, bo jednak on gra dobrze powyżej basu, ale bez czaru i nie mogę nie spróbować.

Share this post


Link to post
Share on other sites

robię tą hybrydę , bo jednak potrzebuję czegoś subtelnego do sekcji średniowysokotonowej

Wg mnie, to staroć ten HS; nie lepiej zrobić coś a la F7 N. Pass'a ?


Mistrz Yoda powiedział: Jest Moc! Ale, przede wszystkim Skywalker, jest Moc Mocy i Moc Mocy Mocy, jako pierwsza i druga pochodna i te trzeba posiąść! Wyskakuj z tego kokpitu i bierz się za tabliczkę mnożenia, długa droga przed nami!

Share this post


Link to post
Share on other sites

Passa też się zrobi - cześci czekają .... ale ta hybryda ma pewien szczegół , na który nie zwróciłem wcześniej uwagi , a wczoraj wieczorem to do mnie dotarło - stopień końcowy nie jest objęty sprzężeniem zwrotnym - do trudnych kolumn w pełnym pasmie to dość ryzykowne ( trzeba posłuchać ) , ale średnie i wysokie, przestrzeń , barwy nie będą miały sobie równych , a tego właśnie potrzebuję

Buduję wersję II z wyższym napięciem na lampach i zamieniam mosfety na vfety - znów ten dreszczyk się pojawił ....

Share this post


Link to post
Share on other sites
