Lampizator dla PCM1794

[Seyv]

Są opisane na PCB. Ten przy ne555 to regulacja opóźnienia. Dwa służą do regulacji napięcia anodowanego (po prawej) i żarzenia (po lewej) a czwarty to elewacja napięcia żarnika (przydatne przy układach srpp). Przed podłączenie do czegokolwiek pomierz i poustawiaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

no właśnie tego startu się obawiam. Jak ustawić te peerki przed podaniem napięcia zeby na starcie nie sfajczyć.



zasilacz bedzie pracował z układem srpp. Jak to wszystko poustawiać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

Nie podłączać do układów lampowych. Włączyć zasilacz do sieci. Poustawiać parametr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

czwarty to elewacja napięcia żarnika

czy chodzi tu o symetryzację zarzenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

nie, podniesienie napięcia żarzenie względem napięcia anodowego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Października 2018 przez Seyv

[Kris_54701]

Domyślam się, że odbywa się to za pomocą PR10 oznaczonym na czerwono.

Czy to znaczy, że kondensator C25 (oznaczony na niebiesko) musi być przystosowany do wysokiego napiecia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Czekam na lampy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

A taki domek dostał peceem na spółkę z lampizacją.

Na których pinach mierzy się elewację grzałek?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[camil211]

Kris_54701 mógłbyś podać schemat układu do lampizacji, z któego będziesz korzystał?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Układ jest na płytkach od Bikerbo. Zasilacz również.

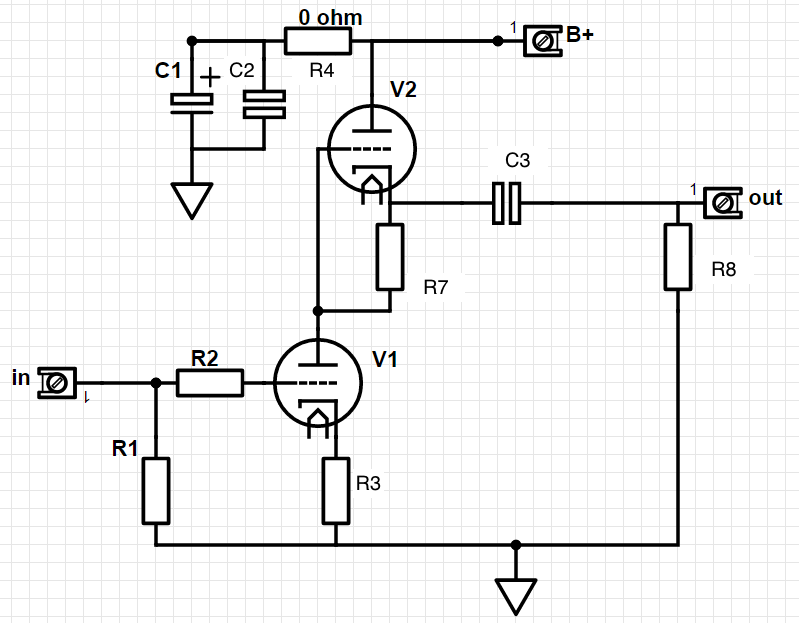

Schemat płytki



I zasilacz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[camil211]

Dzięki za odpowiedź, chodziło mi bardziej o wartości poszczegółnych elementów oraz napięcie jakim będziesz zasilał układ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

150v, C1 33uf, C3 1uf, r1 100ohm, r2 1k, R3 200r, r4 0r, r7 150r, R8 510k ohm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[camil211]

Zauważyłem, że R3 i R7 masz z różnymi wartościami, z tego co wiem to w układzie SRPP powinny być jednakowej wartości. Poza tym rezystor konwersji dla PCM1794 wydaje się być za duży, układ ten "lubi" mniejszą rezystancję, było już o tym wspominane na forum, przy 100r możesz mieć za duże wzomcnienie na wyściu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Fakt. Zaraz to poprawię. Będzie 200R w katodach. Kolega pingwing chwali się dobrym brzmieniem ze 100R w konwersji.

Co z masami DACa i lampizacji? Czy mogę je połączyć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Fakt. Zaraz to poprawię. Będzie 200R w katodach. Kolega pingwing chwali się dobrym brzmieniem ze 100R w konwersji.





Trzeba wziąć poprawkę na offset na wyjściu PCM-a albo zastosować kondensator.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

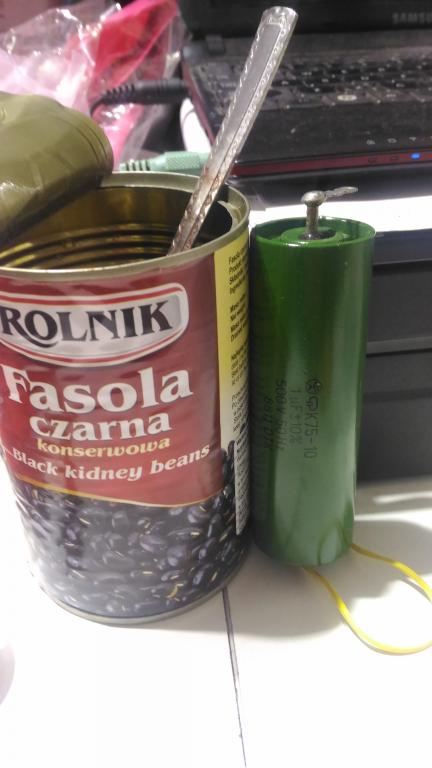

Że będą wielkie, to wiedziałem. Ale że aż tak, to mi się chyba do tej obudowy nie zmieści.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

Po co Ci to?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Jako sprzęgające.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

To zapytam jeszcze raz tym razem retorycznie: po co Ci to?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Bo na schemacie jest miejsce na niego. Byłoby bajecznie gdyby dało się go wyeliminować, ale w tym układzie to chyba niemożliwe. Niech ktoś mądrzejszy się wypowie. Ja tylko realizuję gotowy już projekt analogowki.



To zapytam jeszcze raz tym razem retorycznie: po co Ci to?

Jeśli pytasz o czarną fasolę, to ma dużo tryptofanu, a ten poprawia odsłuch.



A odpowiadając szerzej, to nudzi mi się w życiu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

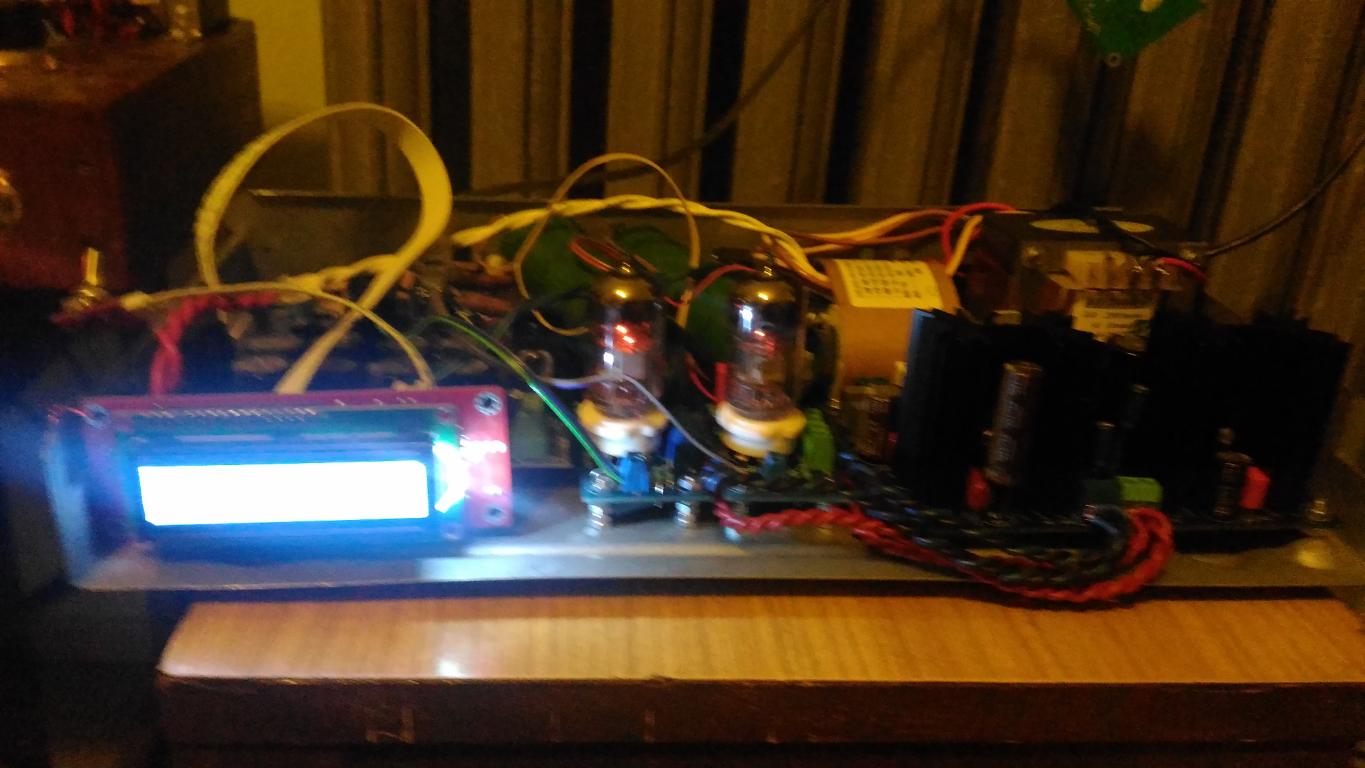

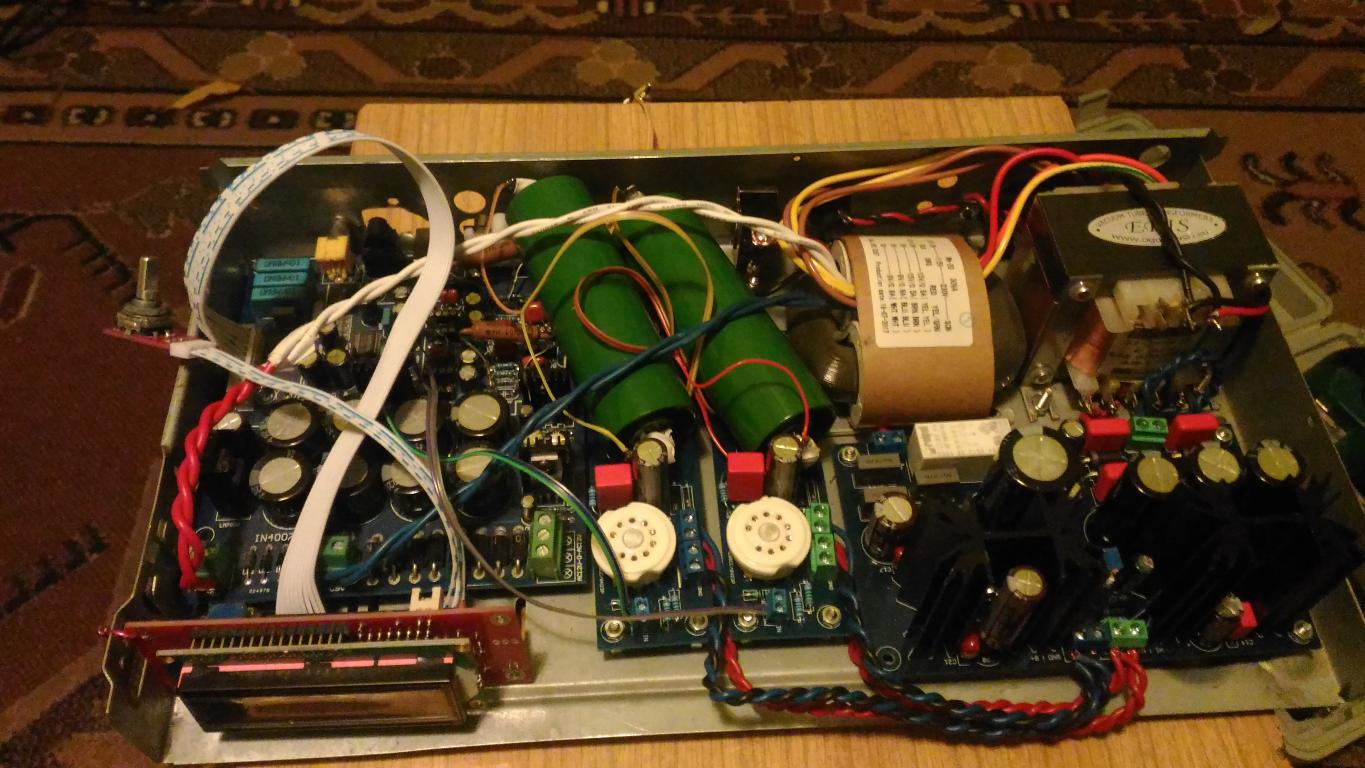

[Kris_54701]

Dzień dobry!



Negliż

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Jedynym słowem NIRVANA.

Na początku zaraz po uruchomieniu nic specjalnego, taki trochę nudny spokojny grajek. Po paru minutach zaczął ożywać.

Bardzo dobry wygląd w nagranie. Głębia, wszystko bardzo naturalnie.

Zamykam oczy i jestem tam. Stereofonia, scena taka, że głośniki mam ustawione mniej więcej na 10 i 2 godzinie a słychać je od 9 do 3.

Załączam jeden album dżezowy i chyba na czwartym utworze odpływam. Kończy się płyta i w momencie wracam do rzeczywistości. Gdzie byłem przez te pół godziny?

Kolejny album jazzowy... Nie nie ten klimat. Zbyt nerwowo.

Kolejnego wysłuchałem chyba półtora utworu i ocknąłem się kiedy skończyła się płyta.

Godzina w pół do drugiej. Wszyscy śpią.

Pokrętło głośności w Sunie może na 8.30 a dynamika taka, jak na koncercie. Nie że bardzo głośno. Raczej cichutko, ale tło tak czarne, że każdy szelest na płycie słychać bardzo głośno. Mocniejsze dźwięki przepełniają 12 metrowy pokój. Zadziwiającym jest chyba tak zwany prat, czyli punktowosc. Perkusja jest jak żywa. Nie ma podróby, jest granie na żywo.

Wszystko płynnie i melodyjnie. Słuchając utworu słyszę nie tylko dźwięki, ale i to co artyści mają w głowach. Słyszę, czuję, rozumiem to co chcą przekazać.

Koszt tej analogowki to 650 zł, ale to najwyższy skok jakościowy w stosunku do ceny. Ostatnio tak odjechałem będąc dzieckiem na melanżu.

Z tego miejsca chcę podziękować wszystkim za pomoc w realizacji tego układu.

Szczególne uznanie dla LampizatOra, bo to on był zdaje się protoplastą tego cuda. Według jego schematu dobierałem elementy.

Dziękuje Bikerbo za płytki i pomoc merytoryczną. Dzięki Boomaga za cenne podpowiedzi.

Jest w tym układzie jeszcze coś do postawienia, bo pojawiają się delikatne stuki, puki w czasie odtwarzania, ale to już wina wrażliwości chińskiej płytki DAC na wysokie napięcia i działania lamp w pobliżu. Do tej pory trzymałem ją na 1,5 metrowym kablu z dala od Suna. Na krótkich kabelkach działo się to samo.

Teraz w gąszczu lamp i wysokich napięć pykanie powróciło. Jest to mało zauważalne ale jednak jest. Najprostszym sposobem byłoby rozmieszczenie wszystkiego na większej powierzchni, ale może da się to jakoś blachą czy masami uspokoić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Trochę się wyjaśniło z tym pykaniem.

Większość plików na dysku mam w postaci ripow płyt, a wśród nich także wiele ripow winyli. Te pyknięcia to prawdopodobnie trzaski winyli są, bo nie na każdej płycie to występuje, a jeśli już to raz w prawym kanale, raz w lewym, raz gdzieś po środku.

W każdym bądź razie problem pykania z głowy. Pozostaje jedynie cieszyć się bardzo realistyczną muzyką.

Dzięki wszystkim za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Proponuje jeszcze poeksperymentować z lampkami - 6n2p to nie jest jeszcze szczyt możliwości - co więcej - myslę że można z tego układu jeszcze sporo wycisnąć :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Najwęższym gardłem na tą chwilę są raczej kondensatory K75-10

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marcin32]

Najwęższym gardłem na tą chwilę są raczej kondensatory K75-10



gratuluje jeszcze raz projektu



Proponował bym jeszcze proste zabiegi, w stylu wykonania grodzi pomiędzy płytką i lampami i drogiej pomiędzy trafami a resztą układu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Taki miałem zamiar żeby wyeliminować te mikro pyknięcia, ale jakoś same ustały. Być może coś w plikach było nagrane.

Obudowa jest tymczasowa, a miejsca w pokoju trochę więcej, więc docelowo jakaś z przednim panelem obudowa będzie, a przy jej wykonaniu na pewno postaram się na ścianki działowe.



Dźwięk jest bardzo różny od opampow a zarazem bardzo prawdziwy i wierny.

Jest jakby to określić głębokość sceny.

Coś tam gdzieś daleko z przodu gra, wydaje się jakby trochę mulil i bez kontrastu, gdy w pewnym momencie pojawia się bardzo ostry dźwięk tuż przed słuchaczem.

Nie wiem czy tak brzmi dobry dźwięk, bo nie słyszałem w życiu zbyt wiele, ale mnie się to podoba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

150v, C1 33uf, C3 1uf, r1 100ohm, r2 1k, R3 200r, r4 0r, r7 150r, R8 510k ohm.



Kris , czy mierzyłeś offset na wyjściu kości daca[nogi: 17-18, 25-26] ? Ile tam jest napięcia stałego?

Może ktoś to mierzył?

Jaki dałeś w końcu rezystor w katodzie drugiej lampy - 150R , czy 200R.

Żeby zrekompensować offset daca , który idzie na siatkę dolnej lampy , trzeba odpowiednio zwiększyć wartość rezystora w katodzie tej lampy.

Czy ktoś przerabiał to w praktyce przy okazji lampizacji tego daca w tym układzie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

200 Ohm według zaleceń kolegi Pingwing

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

200 Ohm według zaleceń kolegi Pingwing



A czy mógłbyś zmierzyć dwie wartości:

1. Napięcie stałe na którejś z nóg daca które podałem wyżej.

2. Spadki napięcia na rezystorach katodowych.

Ukryta Zawartość
