Wzmacniacz lampowy "Reduktor Szumu"

userHD

Przez userHD ,
w Lampa

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Mufcore Kompan

    Mufcore

    Opublikowano
    Opublikowano
    3 minuty temu, PANTAREI napisał:

    Ok.

    A z tego co widzę (słabo to ogarniam) to, to jest tylko wzmacniacz. Nie ma tam przedwzmacniacza.. w sensie żadnych potencjometrów?



    Nie ma problemu żeby zamontować na wejściu potencjometr albo drabinkę i już masz regulację.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    yacool1975 Kompan

    yacool1975

    Opublikowano
    Opublikowano
    Raczej wątpliwe, ale nie wiem, płytki jeszcze nie przyszły, mam nadzieję że w styczniu będą. Ale układ jest prosty, schemat dostępny w sieci, elementy opisane na PCB.

    Pobieznie sprawdzilem schemat i oznaczeniana plytce i nie bardzo mi pasowało parametrami elementow jedno do drugiego, pytanie czy to na pewno ten sam uklad. Ale moze niedokładnie sprawdzilem

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    PANTAREI Współtwórca

    PANTAREI

    Opublikowano
    Opublikowano
    18 godzin temu, Roman_66094 napisał:

    Hmm, nie zauważyłem różnic, wygląda na klona OTO SE te, same wartości elementów.

    A da się go po złożeniu, przetestować na transformatorach tych z "RS Tube Amp"?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    McGyver Mentor

    McGyver

    Opublikowano
    Opublikowano

    OTO SE to PSE na EL84 (dwie EL84 równolegle na kanał) więc  potrzebujesz innych traf wyjściowych bo RS ma po jednej na kanał. Można popróbować z trafami od 300B.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    PANTAREI Współtwórca

    PANTAREI

    Opublikowano
    Opublikowano
    35 minut temu, McGyver napisał:

    OTO SE to PSE na EL84 (dwie EL84 równolegle na kanał) więc  potrzebujesz innych traf wyjściowych bo RS ma po jednej na kanał. Można popróbować z trafami od 300B.

    No tak, czyli znów niemałe koszty się robią, a też nie wiadomo jak to ostatecznie zagra.

    Tymczasem odpaliłem tego swojego RSa MKII bez żadnych modyfikacji. Kupiłem na OLX do testów takie dwie malutkie kolumienki na 8 Ohm za 40 zł (takie nieco większe od komputerowych, ale może to jakieś skarby Hi End ? ) Jak już zagrało to tak, jakby głośniki były 4 razy większe niż są, przy czym nie testowałem wczesniej ww. kolumienek na niczym innym niż ten RS. Góra i średnica są bardzo, bardzo, bardzo fajne - Where The Wild Roses Grow brzmiało przejmujaco, szczegółowo i tak jakbym siedział w środku piosenki ? Dół za to, albo nie występuje, albo przesterowuje go. Trzeba kręcić potencjometrami przy każdej zmianie repertuaru. Może to kwestia kolumn za 40 zł, ale boję się że jednak problem wzmaka.

    Muszę go przynieść do domu i jeśli żona mnie nie zabije, to sprawdzę go na większych kolumnach.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mufcore Kompan

    Mufcore

    Opublikowano
    Opublikowano
    2 godziny temu, McGyver napisał:

    OTO SE to PSE na EL84 (dwie EL84 równolegle na kanał) więc  potrzebujesz innych traf wyjściowych bo RS ma po jednej na kanał. Można popróbować z trafami od 300B.

    Myślę że OTO SE uciągną również trafa od EL34 SE

    Godzinę temu, PANTAREI napisał:

    Dół za to, albo nie występuje, albo przesterowuje go.

    Bo ten typ tak niestety ma i nie spodziewaj się że coś więcej z niego wyciągniesz

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    McGyver Mentor

    McGyver

    Opublikowano
    Opublikowano
    52 minuty temu, Mufcore napisał:

    Myślę że OTO SE uciągną również trafa od EL34 SE

    Bo do EL34SE mogą być takie same trafa jak do 300B.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Roman_66094 Kompan

    Roman_66094

    Opublikowano
    Opublikowano
    2 godziny temu, PANTAREI napisał:

    Dół za to, albo nie występuje, albo przesterowuje go. Trzeba kręcić potencjometrami przy każdej zmianie repertuaru. Może to kwestia kolumn za 40 zł, ale boję się że jednak problem wzmaka.

    Lamp mają dobry dół, ale transformatory muszą być dobre. Indukcyjność uzwojenia pierwotnego musi być dobrana pod konkretne lampy. Do pojedynczej lampy EL84 powinno być ok 25H minimum. Transformatory budżetowe na rdzeniach z blachy prądnicowej o niskiej  indukcyjności, będą popierdywać ale grać to nie będą. Takie transformatory mogą być dobre do radia lampowego, gdzie głośniki i tak poniżej 80Hz nie odtworzą, ale nie do audio.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mufcore Kompan

    Mufcore

    Opublikowano
    Opublikowano

    W kicie od RS Tube Amp wydaje się że najgorszych traf nie dano, było to traf SIZEI. Może nie najwyższych lotów jak LO, Pietro czy Hammond ale w mojej opinie nie były tragiczne.

    Tu akurat sam układ jest dość słaby i o ile na początek wystarczy o tyle z dźwiękiem to juz szału nie ma.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Roman_66094 Kompan

    Roman_66094

    Opublikowano
    Opublikowano

    czym lampa ma wyższą rezystancje wewnętrzną, tym wyższa indukcyjność transformatora jest wymagana. To nie jest tak, że do małej lampy mały transformator. Do małej pentody np. ECL/PCL86 potrzebne jest tak samo duże trafo jak do EL34. Z małego rdzenia EI, nie sposób uzyskać wysokiej indukcyjności i zrównoważenia innych parametrów, wymaganych do poprawnej pracy tej lampy. Zobaczcie jakie trafa ma oryginalny OTO SE.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    PANTAREI Współtwórca

    PANTAREI

    Opublikowano
    Opublikowano
    20 godzin temu, Mufcore napisał:

    Bo ten typ tak niestety ma i nie spodziewaj się że coś więcej z niego wyciągniesz

    A co ostatecznie w mim zmodyfikowałeś? Niby to wynika z tego wątku, ale jest troche pomieszanie i widzę, że z niektórych modyfikacji się wycofywaliście.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    PANTAREI Współtwórca

    PANTAREI

    Opublikowano
    Opublikowano
    W dniu 20.12.2020 o 20:39, Roman_66094 napisał:

    Transformatory budżetowe na rdzeniach z blachy prądnicowej o niskiej  indukcyjności, będą popierdywać ale grać to nie będą. Takie transformatory mogą być dobre do radia lampowego, gdzie głośniki i tak poniżej 80Hz nie odtworzą, ale nie do audio.

    Pewnie palnę głupotę, ale może da się ten rdzeń wybići zastapić go wyżarzanymi kształtkami? Widziałem na YT jak gość bez ceregieli rowalił trafo zasilajace bo coś tam chciał przezwojować, ale gdyby to zrobić delikatnie to może zda to egzamin. Co myślicie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Roman_66094 Kompan

    Roman_66094

    Opublikowano
    Opublikowano
    6 minut temu, PANTAREI napisał:

    Pewnie palnę głupotę, ale może da się ten rdzeń wybići zastapić go wyżarzanymi kształtkami? Widziałem na YT jak gość bez ceregieli rowalił trafo zasilajace bo coś tam chciał przezwojować, ale gdyby to zrobić delikatnie to może zda to egzamin. Co myślicie?

    No tak wymiana blach na lepsze na pewno dałaby poprawę, tylko skąd je wziąć?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    PANTAREI Współtwórca

    PANTAREI

    Opublikowano
    Opublikowano (edytowane)

    A właśnie, że to nie taki problem. Sprzedają je na kilogramy ?

    Np:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez PANTAREI
    uzupełnienie
    • Dziękuję 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Pseudodrummer Stały bywalec

    Pseudodrummer

    Opublikowano
    Opublikowano
    13 godzin temu, PANTAREI napisał:

    A właśnie, że to nie taki problem. Sprzedają je na kilogramy ?

    Np:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Boże,alez ta strona to kopalnia wiedzy!!!!!!!!!!!!!!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    Nie wierzę w pesymizm. Jeżeli coś nie idzie po Twojej myśli, przebijaj się do przodu

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Roman_66094 Kompan

    Roman_66094

    Opublikowano
    Opublikowano

    Znam te stronę, ale czy wiadomo jakie parametry maja te blachy, stratność, przenikalność?

    Z tego co mi wiadomo Pitero sprowadza z Włoch blachy a Ogonowski z Niemiec. Tak ze nie wiem, czy tak łatwo kopić, dobre cienkie wyżarzane blachy o dobrych parametrach.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    rufus74pz Poszukiwacz

    rufus74pz

    Opublikowano
    Opublikowano

    Witam.

    Kształtki 0.35mm ET najtaniej kupowałem w Sizei, nie wiem czy nadal sprzedają, Telto sprzedaje 0.35mm ET i 0.35mm ET wyżarzane.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Roman_66094 Kompan

    Roman_66094

    Opublikowano
    Opublikowano

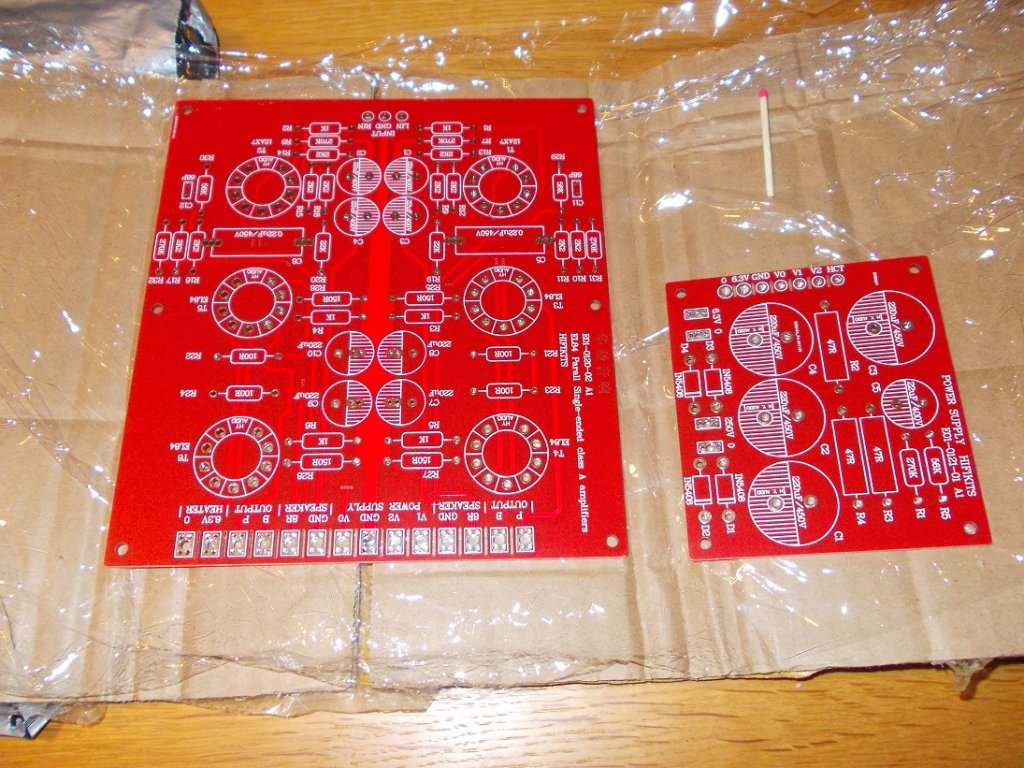

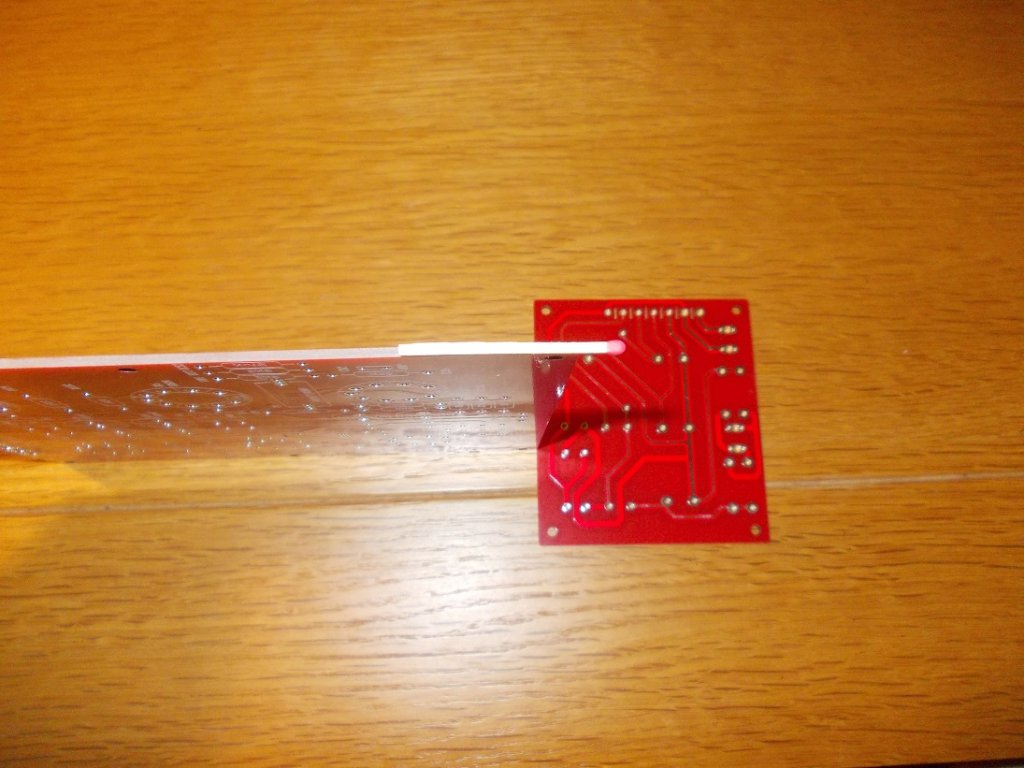

    Przyszły mi płytki do PSE na EL84. Jakość bardzo dobra, laminat grubości zapałki. Płytka wzmacniacza bardzo duża. Wszystko porządnie zapakowane.

    Nie spodziewałem się, że tak szybko przyjdzie przesyłka z Chin.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) DSCN0189.thumb.JPG.438913727543e8552007ed23e628be24.JPG



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Roman_66094 Kompan

    Roman_66094

    Opublikowano
    Opublikowano

    Przyszły też lampy z Niemiec PCL86, nówki zalatują jeszcze komuną.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mufcore Kompan

    Mufcore

    Opublikowano
    Opublikowano

    No pięknie Kolego pięknie, można ruszać z projektem.

    Poczekaj na mnie bo jeszcze płytek nie mam - poczta Polska


    Wysłane z iPhone za pomocą Tapatalk

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    mgrkleszcz Entuzjasta

    mgrkleszcz

    Opublikowano
    Opublikowano

    Ile czekałeś na PCP?

    Jakie użyjesz transformatory?

    Postanowiłem też zrobić ten wzmacniacz; nie Reduktor Szumu, tylko Audio Note Kit znaczy się.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    Zapytaj lampy. Lampa bucha to Cię wysłucha! - powiedzonko dziecięce

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Mufcore Kompan

    Mufcore

    Opublikowano
    Opublikowano

    Bardzo fajny wzmacniaczyk, wg mnie po delikatnej przeróbce na tryb triodowy gra bardzo przyzwoicie. Fajne lampki wsadzić i super wzmak. Ja go mam dzięki MariuszowiZ który mnie nim zaraził ale nie żałuję. U mnie na razie trafa LO ale czekam właśnie na 4Pietro4.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    McGyver Mentor

    McGyver

    Opublikowano
    Opublikowano
    16 minut temu, mgrkleszcz napisał:

    Ile czekałeś na PCP?

    Niedługo jakoś, dwa tygodnie chyba.



    17 minut temu, mgrkleszcz napisał:

    Jakie użyjesz transformatory?

    Takie jakie mam, 4pietro4.



    8 minut temu, Mufcore napisał:

    wg mnie po delikatnej przeróbce na tryb triodowy gra bardzo przyzwoicie.

    Można wsadzić switch.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    yacool1975 Kompan

    yacool1975

    Opublikowano
    Opublikowano
    Do mnie właśnie dotarła PCB Audio Note KIT (PP EL84 ECF80).
    Bardzo dobrze wykonana, gruby sztywny laminat.

    Ten który robił MariuszZ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Roman_66094 Kompan

    Roman_66094

    Opublikowano
    Opublikowano

    zaletą klonów ANK jest to ze są dostępne PCB które bardzo ułatwiają montaż. Jednak są lepsze układy, które zresztą Audio Note też stosuje w swoich fabrycznych wzmacniaczach. Na wejściu lampa 6au6 a w odwracaczu z dzielonym obciążeniem dawałem E88CC, lub ECC82, dalej typowy układ PP na el84. Wersja z lampą ECF80 jest wersją budżetową, stosowana w Kitach Audio Note.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    yacool1975 Kompan

    yacool1975

    Opublikowano
    Opublikowano
    1 godzinę temu, McGyver napisał:

    Nie wiem, możliwe.

    Taki wątek - bardzo ciekawy o tej konstrukcji: "Wzmacniacz lampowy PP w wersji DIY ȃ la Audio Note L1"

    Nie podaję linka, bo to inny portal - do znalezienia w google ?

    Rozpoczął @MariuszZ. ale przy okazji kilka kolejnych egzemplarzy powstało.

    Jak oceniasz trafa 4pietro4? Jak wypadają np. w stosunku do Edisa?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
