Wzmacniacz lampowy "Reduktor Szumu"

[yacool1975]

Skoro pod wątkiem "Reduktora Szumu" zaczyna się inny projekt - to może szczęśliwi nabywcy płytek założyliby nowy wątek AN PSE klon?

Zapowiada się ciekawie - mam nadzieję, że będziecie relacjonować?

[PANTAREI]

Godzinę temu, yacool1975 napisał:

Skoro pod wątkiem "Reduktora Szumu" zaczyna się inny projekt - to może szczęśliwi nabywcy płytek założyliby nowy wątek AN PSE klon?

Zapowiada się ciekawie - mam nadzieję, że będziecie relacjonować?

Dobry pomysł -



[Brencik]

W dniu 27.12.2020 o 18:29, McGyver napisał:

Taka opalarka pracując na którymkolwiek biegu skutecznie zagłuszy wszelkie ewentualne odgłosy pochodzące z trafola. To raz.

Nie, nie zagłuszy jak odpowiednio to zbadamy. Kto powiedział że musi być w tym samym pomieszczeniu? O przedłużaczu kiedyś słyszał?



W dniu 27.12.2020 o 18:29, McGyver napisał:

A dwa, niby dlaczego opalarka będąca obciążeniem niemal całkowicie rezystancyjnym miałaby generować jakieś znaczące harmoniczne, a już tym bardziej wprowadzać składową stałą?

W dniu 27.12.2020 o 18:26, yacool1975 napisał:

Pytanie teoretyka. Proponuję sprawdzić. Praktyka jest kryterium ostatecznym.

[PANTAREI]

Mam potencjometr balansu 500K i gniazdo słuchawkowe...

Chciało by się komuś mi narysować jak te elementy podłączyć do tego? (mam na myśli wzmacniacz Reduktora, a nie opalarkę)

[mateuss]

Wzmacniacz Audio Note L1 poskładany.

patrząc na poprzednie wątki kolegi Mariusza pomierzyłem napięcia i oto co następuje

- zasilanie sieciowe - 240V

Napięcie anodowe - 331,3V

S2 - 332,9 - 332,1 V

S3 - 10,83V - 14,9V(lampa 4)

TP1 - 10,80V

TP2 - 10,86V

TP3 - 10,78V

TP4 - 15,20V

punkt TP5 - 334,1V

Audio Note zakłada napięcia TP1-TP4 max 12V, więc chyba coś jest nie tak.
Zamieniłem lampę miejscami ale widać że ta konkretna lampa zachowuje się inaczej i jest większe napięcie katodowe.
I teraz pytanie czy jest sens to prostować w układzie rezystorami ? Czy trzeba lepiej doparować lampy ?

Wzmacniacz ruszył od strzała, gra ładnie, nie brumi ale martwi mnie że chyba przekraczam moc admisyjną.



[yacool1975]

5 minut temu, mateuss napisał:

Wzmacniacz Audio Note L1 poskładany.

patrząc na poprzednie wątki kolegi Mariusza pomierzyłem napięcia i oto co następuje

- zasilanie sieciowe - 240V

Napięcie anodowe - 331,3V

S2 - 332,9 - 332,1 V

S3 - 10,83V - 14,9V(lampa 4)

TP1 - 10,80V

TP2 - 10,86V

TP3 - 10,78V

TP4 - 15,20V

punkt TP5 - 334,1V

Audio Note zakłada napięcia TP1-TP4 max 12V, więc chyba coś jest nie tak.
Zamieniłem lampę miejscami ale widać że ta konkretna lampa zachowuje się inaczej i jest większe napięcie katodowe.
I teraz pytanie czy jest sens to prostować w układzie rezystorami ? Czy trzeba lepiej doparować lampy ?

Wzmacniacz ruszył od strzała, gra ładnie, nie brumi ale martwi mnie że chyba przekraczam moc admisyjną.



Nie szukam w wątkach, czym było TP4, ale zakładam że napięcie na rez. katodowym. Na drugim kanale jest jakie?

[mateuss]

Tak, to napięcie na rezystorze katodowym 270Ohm.
TP1 i TP2 to kanal lewy, TP3 i TP4 to prawy.

[yacool1975]

To jezeli nie pomieszales wartosci rezystorow, problem jest w niedobranych lampach, bez sensu wtedy dobierac zmieniac konstrukcje wzmacniacza zeby dostosowac do roznych lam. Przy zamianie lamp te pomiary tez sie zmieniają kanałami?

[mateuss]

Tak,

Jak zamienilem lampe 4 z nr1 to tp1 bylo ponad 15V a to juz raczej grubo ponad moc admisyjna bedzie przy 330v anodowego i chyba nie pozyje dlugo.

Lampy teoretycznue byly parowane w sklepie...

[Mufcore]

No to coś im to parowanie nie wyszło


Wysłane z iPhone za pomocą Tapatalk Pro

[mateuss]

No to piszemy do sklepu.

Ladny piecyk z tej lampki.



Czy parametrami pozostalych lamp sie nie martwic?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszZ.]

Do 12 VDC w tych PP przy katodach przy takim zasilaniu anodowym jak masz jest OK ? Mam podobne wartości i hula już ponad rok.

Poszukaj dobrych 6P14P-EW i będziesz miał na lata.

[mateuss]

Czyli wyprostuje temat jednej lampki i bedzie git.

Przyjemny wzmacniacz.

Na razie poszukam jakiejs pary ecf80 bo ich jest malutko. A mam wsadzone nos'y Ei.





[uncle-benz]

W dniu 6.07.2018 o 12:57, jimmi napisał:





Witam ,

docierając  przez wszystkie   14 stron  tego  tematu  ,  moje pytanie :

omijając  koszty , czy  warto kupić  i skompletować   to  :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czy   dalej  się pchać  na  RS AMP ?

pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]


Witam ,
docierając  przez wszystkie   14 stron  tego  tematu  ,  moje pytanie :
omijając  koszty , czy  warto kupić  i skompletować   to  :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
czy   dalej  się pchać  na  RS AMP ?
pozdrawiam

Link nie dziala, wiec nie wiadimo o co pytasz. RS ma tylko jedną zaletę: mozna kupic caly zestaw. Lepiej bierz sie za chinskiego audio note'a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uncle-benz]

W dniu 10.04.2021 o 16:29, yacool1975 napisał:

Link nie dziala, wiec nie wiadimo o co pytasz. RS ma tylko jedną zaletę: mozna kupic caly zestaw. Lepiej bierz sie za chinskiego audio note'a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Bez porównania lepiej tego z linka.


Wysłane z iPhone za pomocą Tapatalk Pro

[yacool1975]

Tak jest, bierz i skladaj

[McGyver]

2 godziny temu, uncle-benz napisał:

czy  warto kupić  i skompletować   to  :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czy   dalej  się pchać  na  RS AMP ?

Kupić to czerwone.
O "pchaniu się" w RS zapomnieć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xetras]

Dygresja co do tłumaczenia:

"Model rury" (sic!)

Trzeba do tego umieć czytać między wierszami 🙂



[McGyver]

42 minuty temu, xetras napisał:

Dygresja co do tłumaczenia:

"Model rury" (sic!)

Trzeba do tego umieć czytać między wierszami 🙂



A jak myślisz, co Chińczyk miał na myśli tytułując aukcję "Poetry Drunk PV12" ?
Nie, o Jacku Kaczmarskim z jego "Pijanym poetą" Chińczyk nie słyszał.

[uncle-benz]

witam,

wracając do tematu  chińskiego DIY

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jestem raczej taki "macgyver" dla biędnych  , żaden czarodziej Lamp "aladnyna"

moje  pytania :

czy muszą być lampy  poza obudową ?

jak rozwiązać   sterowanie  Line IN  ,Volume ? >

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czy lepiej coś na ALPS ?  wyswietlacz chcę zamienic na VFD

chcę dodać  moduł : PCM5102A DAC Decoding Decoder Board Bluetooth 5.0 CSR QCC3003

i prawdopodobnie  Raspberry z modułem DAC

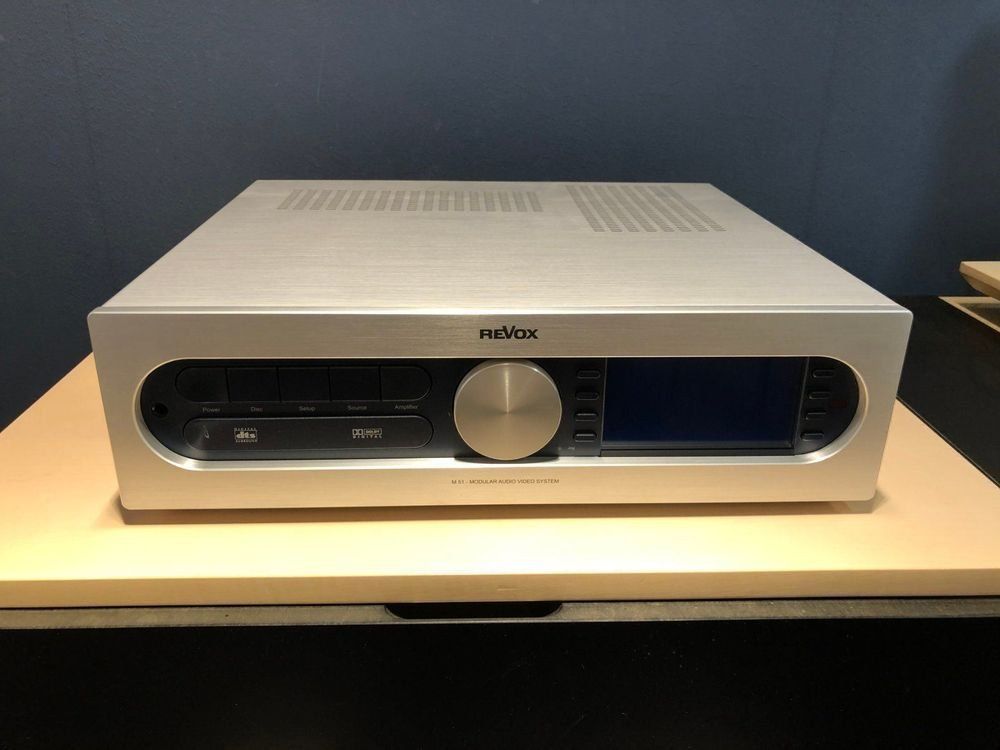

Obudowę chcę   wykorzystać  z zdjęcia   , większość z  aluminium



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Kwietnia 2021 przez uncle-benz

[McGyver]

3 godziny temu, uncle-benz napisał:

czy muszą być lampy  poza obudową ?

Nie ma takiego obowiązku.



3 godziny temu, uncle-benz napisał:

Volume ? >

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Osobiście nie mam zaufania do PGA. W tym zakresie jestem konserwatystą. Gała musi być.

3 godziny temu, uncle-benz napisał:

Obudowę chcę   wykorzystać  z zdjęcia

Do tego raczej nie zmieścisz wzmacniacza lampowego, obawiam się. Jakie to ma wymiary?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uncle-benz]

6 godzin temu, McGyver napisał:

Do tego raczej nie zmieścisz wzmacniacza lampowego, obawiam się. Jakie to ma wymiary?

H 136 x B 460 x T 400 mm   >  LO PP40-2   ma  110 mm



Edytowane 19 Kwietnia 2021 przez uncle-benz

[McGyver]

Na zdjęciu wydaje się mniej okazała.

[uncle-benz]

witam ,

taki   zestaw  avt 2754   do czego  to jest porównywalne ?   ( proszę zaraz nie bić 😄 )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Godzinę temu, uncle-benz napisał:

witam ,

taki   zestaw  avt 2754   do czego  to jest porównywalne ?   ( proszę zaraz nie bić 😄 )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To jest bardzo przyzwoicie pomyślany wzmacniacz. Da się uzyskać bardzo dobrą jakość jeżeli użyje się dobrej jakości trafoli głośnikowych oraz podzespołów.  Przypuszczalnie może być porównywalny z klonem Lebena.
Zależy na czym Ci zależy. Bo jeżeli na łatwości wykonania, to klon Audio Note L-1 będzie łatwiejszy do wykonania bo ma wszystko na jednej PCB, więc w zasadzie nie istnieje problem prowadzenia masy. Tu jest wątek:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uncle-benz]

15 minut temu, McGyver napisał:

To jest bardzo przyzwoicie pomyślany wzmacniacz. Da się uzyskać bardzo dobrą jakość jeżeli użyje się dobrej jakości trafoli głośnikowych oraz podzespołów.  Przypuszczalnie może być porównywalny z klonem Lebena.
Zależy na czym Ci zależy. Bo jeżeli na łatwości wykonania, to klon Audio Note L-1 będzie łatwiejszy do wykonania bo ma wszystko na jednej PCB, więc w zasadzie nie istnieje problem prowadzenia masy. Tu jest wątek:



to  porównywalność do  DIY KITów   :

1.   Audio Note L-1    ( łatwo )

2.   Audio Note P-1  (Lepszy )

3.  avt 2754     ( czieszko ? )

fundament  wszystkich wzmacniaczy są dobre  trafo głośnikowe ?!?!?!

[McGyver]

AVT2754 aż ciężko, to nie. Ale na pewno trudniej niż L-1.

[uncle-benz]

1 minutę temu, McGyver napisał:

AVT2754 aż ciężko, to nie. Ale na pewno trudniej niż L-1.

L-1  nie widzi mi się  ze  układ  zasilania jest  ja tej samej płytce
