25 minut temu, lis1984 napisał:

Najgorsza cechą zmiany opornika w katodzie 12ax7 jest zmiana punktu pracy lampy . Mniejszy opornik powoduje przepływ większego prądu przez lampę , bo napięcie na nim polaryzuje ta triodę . Zmniejszenie jego wartości miało na celu ograniczyć wzmocnienie . Nie chodzi o żadne szumy itp. Jeśli chodzi o mnie ja bym nic tam nie zmieniał , względem oryginału au 70.



Zmniejszenie wzmocnienia było potrzebne , bo z oryginalnym preampem i końcówka pracująca w pfb wzmocnienie było gigantyczne . Potencjometr volume przy małych ruchach dawał duże poziomy głośności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kermitb]

@madras, @lis1984, @januszowe Dziękuję serdecznie za analizę i odpowiedzi. Tak jak przypuszczałem, nie ma co zmieniać wartości tych rezystorów względem oryginału AU-70.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Lutego przez kermitb

[gienexxx7]

Ja również przyłączam się do podziękowań i chyba zamykam swój projekt. 🙂 Z forum nie znikam, może coś komuś pomogę w konstruowaniu wzmacniacza marzeń. Doświadczenie jest bezcenne. Pomierzyłem napięcia wychodzące z zasilacza (oczywiście pod obciążeniem) przed różnymi modyfikacjami. Czasem to może pomóc  w szukaniu problemów.

U mnie na trafach od Trafana napięcia wyglądały tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Chyba teraz jest OK. 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]

W dniu 25.02.2024 o 19:28, lis1984 napisał:

Au 111 ma jedną podstawowa wadę , a w somie dwie , jedna to taka że trafa są ogromne w nim , dwa nie gra tak dobrze jak au 70 . Ma jeszcze szereg drobnych innych wad , takich jak bardzo niska czułość końcówki , preamp dość mocno na kombinowany . W au 111 nie ma możliwości usunięcia korektora z toru jak w au 70 . Ja nie twierdzę że to zły pomysł , ale będzie dość drogo i nie będzie lekko ...

To może lepiej budować od razu końcówkę - klon Sansui B-209 (też na 6L6).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leoncio1]

13 godzin temu, LJ3 napisał:

To może lepiej budować od razu końcówkę - klon Sansui B-209 (też na 6L6).



Tez byłbym zainteresowany!

Godna uwagi limitowana produkcja z 1997r. Wypuścili tylko 200 sztuk (w USA?). Ale tu na płytkach nic nie zrobili.
W przypadku lamp próżniowych zastosowano łatwo dostępny układ push-pull 6L6GC uprzednio zastosowany w AU-111 na wyjściu, lampy prostownicze 5U4G, lampy wejściowe 6SL7 i lampy sterujące  6SN7.

Ponadto okablowanie zostało wykonane w całości ręcznie, bez użycia płytki,

"co rozwiązuje problem naturalnych wibracji powodowanych przez całą płytkę".



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filip.rwk]

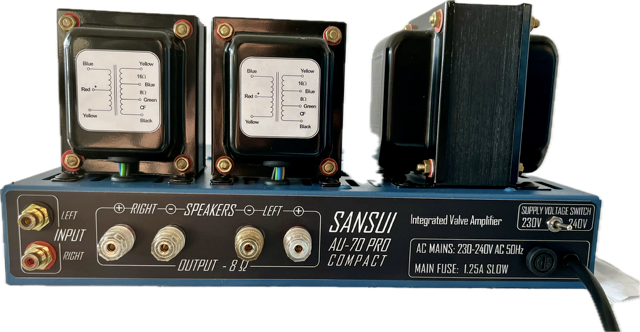

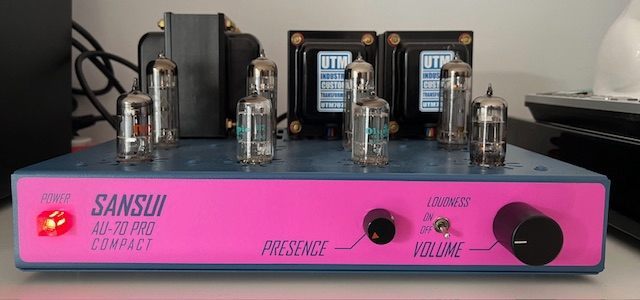

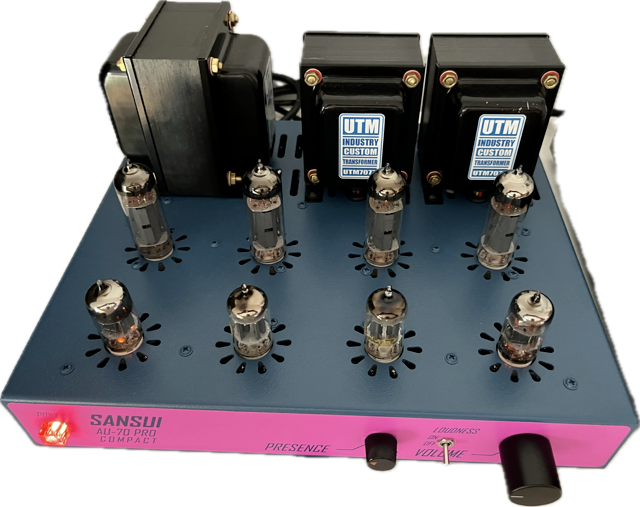

Ponad dwa miesiące temu w końcu przeniosłem SansuXa z wersji deskowej na wersję AU70 PRO, a od kilku tygodni ma już  on ostateczną formę z ukończonymi frontami oraz wybranym kolorem obudowy.

Pomysł na budowę kompaktowej wersji pojawił się w momencie pojawienia się płytek @madras . Całość została umieszczona w obudowie Hammonmd 1441-29 z wyciętymi otworami wg mojego pomysłu. Pierwsze przymiarki do obudowy poniżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W mojej ostatecznej wersji zachowałem transformatory @igsaudio zarówno głośnikowe jak i zasilający, płytkę wzmacniacza mam od @madras natomiast płytki zasilacza oraz filtra loudnes przeprojektowałem do kompaktowej obudowy. Wersja ostateczna musiała uzyskać akceptację reszty domowniczek, a efekt końcowy wygląda następująco 🤪



Płytka zasilacza została zmodyfikowana tak aby całość zmieściła się w jak najmilszej obudowie z zachowaniem maksymalnej mocy transformatora sieciowego @igsaudio, czyli napięcie anodowe pobrane z odczepu 310V wyprostowane przez mostek prostowniczy jak w SansuX. Płytka filtra loudnes została dostoswana do mniejszego potencjometru tak aby zmieściła się w niższej obudowie. W tej konfiguracji transformatory wyjściowe UTM7077 osiągają moc powyżej 20W przy wysterowaniu dwóch kanałów oraz ok 25W przy wysterowaniu jednego kanału, na odczepie 8 omów.

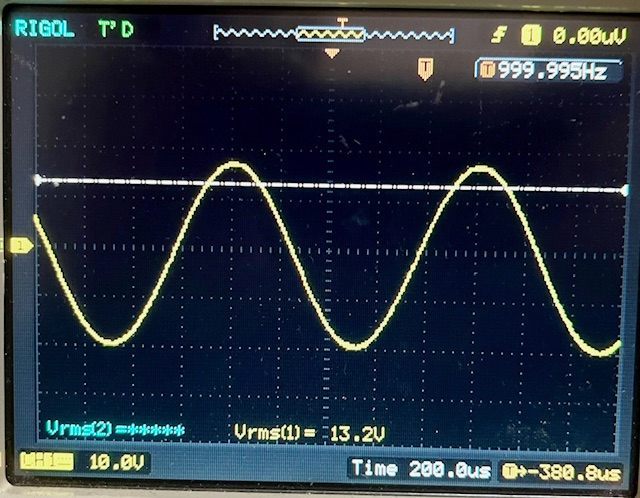

21,5W wysterowane dwa kanały.

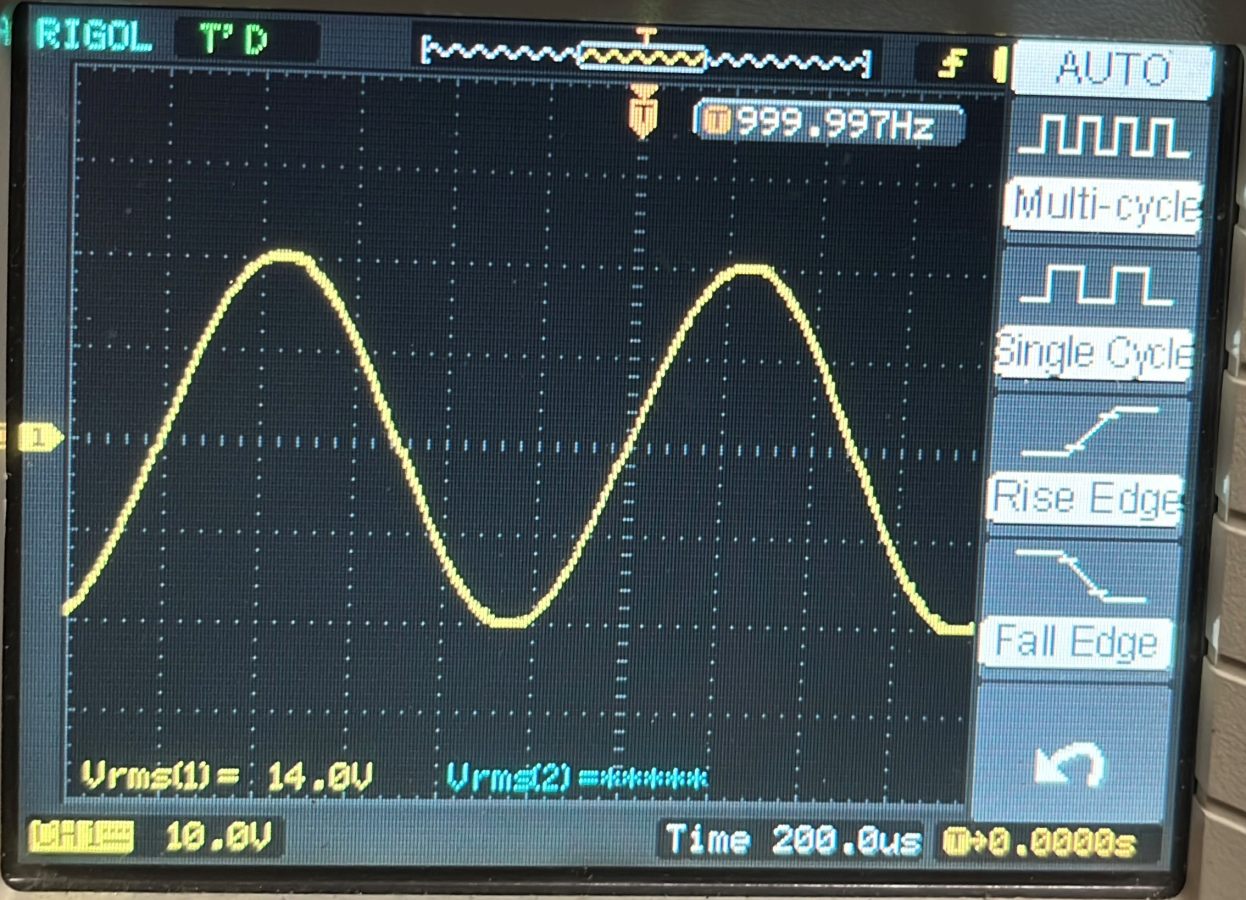

25W wysterowany jeden kanał.

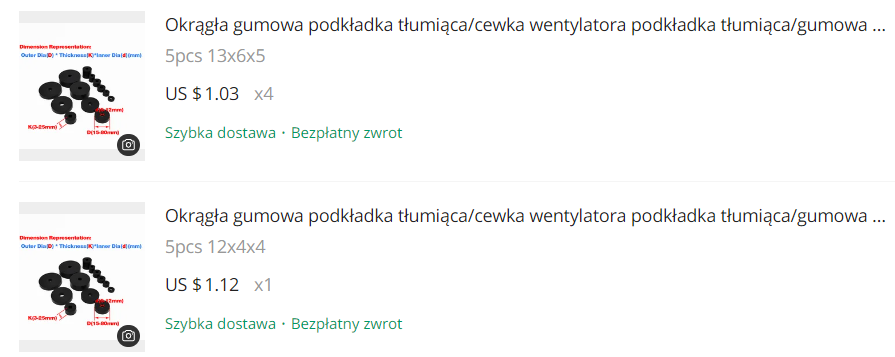

Wadą transformatora sieciowego z SansuiX jest jego mechaniczny przydźwięk słyszalny nawet przy braku obciążenia wzmacniacza. Dźwięk jest mniej słyszalny niż na desce ale nadal jest dość wyraźny.

Ze względu na zastosowanie potencjometru gościnności 500KA jak w oryginale konieczna była modyfikacja dzielnika napięcia między preampem, a pentodą lampy 6AN8, zmniejszająca czułość układu między poszczególnymi stopniami. Tu ogromne podziękowania dla @madras za wsparcie merytoryczne w tym temacie.

Testowałem różne filtry RC przy triodzie 6AN8 i w moim przypadku najlepiej sprawdza się 100pf+12K. Filtr 100pF+22K wygładzał już preshoot przebiegu prostokątnego. Jeszcze będę eksperymentował w tym zakresie może wrócę do 82pF+12K, który też wyglądał dobrze.



Jesli ktoś zamierza przerobić swojego SansuXa na au70 PRO to mogę sprezentować płytkę zasilacza, zostało mi kilka. Proszę pisać na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]

16 godzin temu, Filip.rwk napisał:

Ponad dwa miesiące temu w końcu przeniosłem SansuXa z wersji deskowej na wersję AU70 PRO, a od kilku tygodni ma już  on ostateczną formę z ukończonymi frontami oraz wybranym kolorem obudowy.

Pomysł na budowę kompaktowej wersji pojawił się w momencie pojawienia się płytek @madras . Całość została umieszczona w obudowie Hammonmd 1441-29 z wyciętymi otworami wg mojego pomysłu. Pierwsze przymiarki do obudowy poniżej.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W mojej ostatecznej wersji zachowałem transformatory @igsaudio zarówno głośnikowe jak i zasilający, płytkę wzmacniacza mam od @madras natomiast płytki zasilacza oraz filtra loudnes przeprojektowałem do kompaktowej obudowy. Wersja ostateczna musiała uzyskać akceptację reszty domowniczek, a efekt końcowy wygląda następująco 🤪



Płytka zasilacza została zmodyfikowana tak aby całość zmieściła się w jak najmilszej obudowie z zachowaniem maksymalnej mocy transformatora sieciowego @igsaudio, czyli napięcie anodowe pobrane z odczepu 310V wyprostowane przez mostek prostowniczy jak w SansuX. Płytka filtra loudnes została dostoswana do mniejszego potencjometru tak aby zmieściła się w niższej obudowie. W tej konfiguracji transformatory wyjściowe UTM7077 osiągają moc powyżej 20W przy wysterowaniu dwóch kanałów oraz ok 25W przy wysterowaniu jednego kanału, na odczepie 8 omów.

21,5W wysterowane dwa kanały.



25W wysterowany jeden kanał.



Wadą transformatora sieciowego z SansuiX jest jego mechaniczny przydźwięk słyszalny nawet przy braku obciążenia wzmacniacza. Dźwięk jest mniej słyszalny niż na desce ale nadal jest dość wyraźny.

Ze względu na zastosowanie potencjometru gościnności 500KA jak w oryginale konieczna była modyfikacja dzielnika napięcia między preampem, a pentodą lampy 6AN8, zmniejszająca czułość układu między poszczególnymi stopniami. Tu ogromne podziękowania dla @madras za wsparcie merytoryczne w tym temacie.

Testowałem różne filtry RC przy triodzie 6AN8 i w moim przypadku najlepiej sprawdza się 100pf+12K. Filtr 100pF+22K wygładzał już preshoot przebiegu prostokątnego. Jeszcze będę eksperymentował w tym zakresie może wrócę do 82pF+12K, który też wyglądał dobrze.



Jesli ktoś zamierza przerobić swojego SansuXa na au70 PRO to mogę sprezentować płytkę zasilacza, zostało mi kilka. Proszę pisać na priv.

Gratuluje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Marca przez lis1984

[gienexxx7]

17 godzin temu, Filip.rwk napisał:

Tu ogromne podziękowania dla @madras za wsparcie merytoryczne w tym temacie.

Tak, zdecydowanie najwięcej dla projektu zrobił @madras. Pomiary i wykresy poparte doświadczeniami, obliczeniami, odsłuchem. Sam zastosowałem większość jego rad i modyfikacji w swoim klonie AU-70 i (żeby nie było ;)) weryfikowałem większość przy pomocy dostępnych mi źródeł, wiedzy i umiejętności. Madras był zawsze pomocny i merytoryczny a jego projekt moim skromnym zdaniem jest najbardziej dopracowany. Gdybym ponad dwa miesiące temu posiadał taką wiedzę, jak obecnie to zdecydowanie poszedłbym jego ścieżką. Być może kiedyś zbuduję drugi w wersji compact na PCB Madrasa. 🙂 Szacun! 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]

17 godzin temu, Filip.rwk napisał:

Ponad dwa miesiące temu w końcu przeniosłem SansuXa z wersji deskowej na wersję AU70 PRO, a od kilku tygodni ma już  on ostateczną formę z ukończonymi frontami oraz wybranym kolorem obudowy.

Pomysł na budowę kompaktowej wersji pojawił się w momencie pojawienia się płytek @madras . Całość została umieszczona w obudowie Hammonmd 1441-29 z wyciętymi otworami wg mojego pomysłu. Pierwsze przymiarki do obudowy poniżej.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W mojej ostatecznej wersji zachowałem transformatory @igsaudio zarówno głośnikowe jak i zasilający, płytkę wzmacniacza mam od @madras natomiast płytki zasilacza oraz filtra loudnes przeprojektowałem do kompaktowej obudowy. Wersja ostateczna musiała uzyskać akceptację reszty domowniczek, a efekt końcowy wygląda następująco 🤪



Płytka zasilacza została zmodyfikowana tak aby całość zmieściła się w jak najmilszej obudowie z zachowaniem maksymalnej mocy transformatora sieciowego @igsaudio, czyli napięcie anodowe pobrane z odczepu 310V wyprostowane przez mostek prostowniczy jak w SansuX. Płytka filtra loudnes została dostoswana do mniejszego potencjometru tak aby zmieściła się w niższej obudowie. W tej konfiguracji transformatory wyjściowe UTM7077 osiągają moc powyżej 20W przy wysterowaniu dwóch kanałów oraz ok 25W przy wysterowaniu jednego kanału, na odczepie 8 omów.

21,5W wysterowane dwa kanały.



25W wysterowany jeden kanał.



Wadą transformatora sieciowego z SansuiX jest jego mechaniczny przydźwięk słyszalny nawet przy braku obciążenia wzmacniacza. Dźwięk jest mniej słyszalny niż na desce ale nadal jest dość wyraźny.

Ze względu na zastosowanie potencjometru gościnności 500KA jak w oryginale konieczna była modyfikacja dzielnika napięcia między preampem, a pentodą lampy 6AN8, zmniejszająca czułość układu między poszczególnymi stopniami. Tu ogromne podziękowania dla @madras za wsparcie merytoryczne w tym temacie.

Testowałem różne filtry RC przy triodzie 6AN8 i w moim przypadku najlepiej sprawdza się 100pf+12K. Filtr 100pF+22K wygładzał już preshoot przebiegu prostokątnego. Jeszcze będę eksperymentował w tym zakresie może wrócę do 82pF+12K, który też wyglądał dobrze.



Jesli ktoś zamierza przerobić swojego SansuXa na au70 PRO to mogę sprezentować płytkę zasilacza, zostało mi kilka. Proszę pisać na priv.

Nieźle to wyszło.

Pomijam brak symetrii, gdyż to dobre dla wyjść. Czemu taki róż w oczy kłuje? To "babski" kolor. Ja bym dał czarną naklejkę, granat, ostatecznie niebieski - chłopięcy. 😃



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]

1 godzinę temu, LJ3 napisał:

Nieźle to wyszło.

Pomijam brak symetrii, gdyż to dobre dla wyjść. Czemu taki róż w oczy kłuje? To "babski" kolor. Ja bym dał czarną naklejkę, granat, ostatecznie niebieski - chłopięcy. 😃



Nieźle , czy nie ?? Bo mówisz że nieźle to wyszło a następnie zaprzeczasz sam swoim słowom .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gruchugruch]

19 godzin temu, Filip.rwk napisał:

Ponad dwa miesiące temu w końcu przeniosłem SansuXa z wersji deskowej na wersję AU70 PRO, a od kilku tygodni ma już  on ostateczną formę z ukończonymi frontami oraz wybranym kolorem obudowy.

Pomysł na budowę kompaktowej wersji pojawił się w momencie pojawienia się płytek @madras . Całość została umieszczona w obudowie Hammonmd 1441-29 z wyciętymi otworami wg mojego pomysłu. Pierwsze przymiarki do obudowy poniżej.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W mojej ostatecznej wersji zachowałem transformatory @igsaudio zarówno głośnikowe jak i zasilający, płytkę wzmacniacza mam od @madras natomiast płytki zasilacza oraz filtra loudnes przeprojektowałem do kompaktowej obudowy. Wersja ostateczna musiała uzyskać akceptację reszty domowniczek, a efekt końcowy wygląda następująco 🤪



Płytka zasilacza została zmodyfikowana tak aby całość zmieściła się w jak najmilszej obudowie z zachowaniem maksymalnej mocy transformatora sieciowego @igsaudio, czyli napięcie anodowe pobrane z odczepu 310V wyprostowane przez mostek prostowniczy jak w SansuX. Płytka filtra loudnes została dostoswana do mniejszego potencjometru tak aby zmieściła się w niższej obudowie. W tej konfiguracji transformatory wyjściowe UTM7077 osiągają moc powyżej 20W przy wysterowaniu dwóch kanałów oraz ok 25W przy wysterowaniu jednego kanału, na odczepie 8 omów.

21,5W wysterowane dwa kanały.



25W wysterowany jeden kanał.



Wadą transformatora sieciowego z SansuiX jest jego mechaniczny przydźwięk słyszalny nawet przy braku obciążenia wzmacniacza. Dźwięk jest mniej słyszalny niż na desce ale nadal jest dość wyraźny.

Ze względu na zastosowanie potencjometru gościnności 500KA jak w oryginale konieczna była modyfikacja dzielnika napięcia między preampem, a pentodą lampy 6AN8, zmniejszająca czułość układu między poszczególnymi stopniami. Tu ogromne podziękowania dla @madras za wsparcie merytoryczne w tym temacie.

Testowałem różne filtry RC przy triodzie 6AN8 i w moim przypadku najlepiej sprawdza się 100pf+12K. Filtr 100pF+22K wygładzał już preshoot przebiegu prostokątnego. Jeszcze będę eksperymentował w tym zakresie może wrócę do 82pF+12K, który też wyglądał dobrze.



Jesli ktoś zamierza przerobić swojego SansuXa na au70 PRO to mogę sprezentować płytkę zasilacza, zostało mi kilka. Proszę pisać na priv.

Gratulacje! Pochwal się wnętrzem!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tenkowal]

20 godzin temu, Filip.rwk napisał:

Ponad dwa miesiące temu w końcu przeniosłem SansuXa z wersji deskowej na wersję AU70 PRO, a od kilku tygodni ma już  on ostateczną formę z ukończonymi frontami oraz wybranym kolorem obudowy.

Pomysł na budowę kompaktowej wersji pojawił się w momencie pojawienia się płytek @madras . Całość została umieszczona w obudowie Hammonmd 1441-29 z wyciętymi otworami wg mojego pomysłu. Pierwsze przymiarki do obudowy poniżej.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



W mojej ostatecznej wersji zachowałem transformatory @igsaudio zarówno głośnikowe jak i zasilający, płytkę wzmacniacza mam od @madras natomiast płytki zasilacza oraz filtra loudnes przeprojektowałem do kompaktowej obudowy. Wersja ostateczna musiała uzyskać akceptację reszty domowniczek, a efekt końcowy wygląda następująco 🤪



Płytka zasilacza została zmodyfikowana tak aby całość zmieściła się w jak najmilszej obudowie z zachowaniem maksymalnej mocy transformatora sieciowego @igsaudio, czyli napięcie anodowe pobrane z odczepu 310V wyprostowane przez mostek prostowniczy jak w SansuX. Płytka filtra loudnes została dostoswana do mniejszego potencjometru tak aby zmieściła się w niższej obudowie. W tej konfiguracji transformatory wyjściowe UTM7077 osiągają moc powyżej 20W przy wysterowaniu dwóch kanałów oraz ok 25W przy wysterowaniu jednego kanału, na odczepie 8 omów.

21,5W wysterowane dwa kanały.



25W wysterowany jeden kanał.



Wadą transformatora sieciowego z SansuiX jest jego mechaniczny przydźwięk słyszalny nawet przy braku obciążenia wzmacniacza. Dźwięk jest mniej słyszalny niż na desce ale nadal jest dość wyraźny.

Ze względu na zastosowanie potencjometru gościnności 500KA jak w oryginale konieczna była modyfikacja dzielnika napięcia między preampem, a pentodą lampy 6AN8, zmniejszająca czułość układu między poszczególnymi stopniami. Tu ogromne podziękowania dla @madras za wsparcie merytoryczne w tym temacie.

Testowałem różne filtry RC przy triodzie 6AN8 i w moim przypadku najlepiej sprawdza się 100pf+12K. Filtr 100pF+22K wygładzał już preshoot przebiegu prostokątnego. Jeszcze będę eksperymentował w tym zakresie może wrócę do 82pF+12K, który też wyglądał dobrze.



Jesli ktoś zamierza przerobić swojego SansuXa na au70 PRO to mogę sprezentować płytkę zasilacza, zostało mi kilka. Proszę pisać na priv.

Ładnie to wyszło! Nietypowy wybór kolorów. Też chętnie zobaczę wnętrze.
Robiłem kiedyś przymiarki do mniejszych obudów Hammonda niż 1441-32, których użyliśmy z @madras, ale ta chyba mi umknęła, bo próbowałem przeprojektować płytki pod obudowę jeszcze 2 cale płytszą... no nie wyszło 😛 I się poddałem. A tu taka fajna, zgrabna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]

1 godzinę temu, lis1984 napisał:

Nieźle , czy nie ?? Bo mówisz że nieźle to wyszło a następnie zaprzeczasz sam swoim słowom .

Upodobania inne. Jak to w audio. Jednemu pasuje, drugiemu nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Filip.rwk]

Gratulacje! Pochwal się wnętrzem!

Proszę zdjęcie ze środka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Wooke]

Ciekawostka Znalazłem na Allegro taką osobę która wykonuje takie rzeczy więc pomyślałem sobie że podzielę się z wami tą informacją może komuś się to przyda

Zapytałem też tego pana czy może wykonać trochę inne na tej samej zasadzie.
To może być ciekawa alternatywa dla drogich lamp
12 ax7

Czekam na wasze pomysły i opinie
Bo prawo prawem ma dźwięk ma być po naszej stronie.


Wysłane z mojego SM-N986B przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rod57]

Witam po dłuższej przerwie.

Wiem że był poruszany ten temat na forum ale nie mogę odnaleść.

Chodzi o wymianę kondesatorów na olejowe.

Które to kondzioły i czy mają słyszalny wpływ.

Jeszcze jedno pytanko.

Chodzi o odwrócenie polaryzacji jakiś kabelków które wpływają też na dzwięk.

Chciałbym zmodyfikować mojego Dream Ampa według waszych przemyśleń.

Z góry dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Wooke]

Czy tak można?

Wysłane z mojego SM-N986B przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[GarbataPoczwara]

17 godzin temu, rod57 napisał:

Witam po dłuższej przerwie.

Wiem że był poruszany ten temat na forum ale nie mogę odnaleść.

Chodzi o wymianę kondesatorów na olejowe.

Które to kondzioły i czy mają słyszalny wpływ.

Jeszcze jedno pytanko.

Chodzi o odwrócenie polaryzacji jakiś kabelków które wpływają też na dzwięk.

Chciałbym zmodyfikować mojego Dream Ampa według waszych przemyśleń.

Z góry dziękuję.

Jeśli chodzi o wymianę kondensatorów na olejowe to chyba najlepiej podejrzeć jak to robi @MariuszElektronik

Rzuć okiem na zdjęcie do posta z 4 czerwca 2023 na facebookowej grupie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lis1984]

23 godziny temu, rod57 napisał:

Witam po dłuższej przerwie.

Wiem że był poruszany ten temat na forum ale nie mogę odnaleść.

Chodzi o wymianę kondesatorów na olejowe.

Które to kondzioły i czy mają słyszalny wpływ.

Jeszcze jedno pytanko.

Chodzi o odwrócenie polaryzacji jakiś kabelków które wpływają też na dzwięk.

Chciałbym zmodyfikować mojego Dream Ampa według waszych przemyśleń.

Z góry dziękuję.

Poniżej zapożyczony schemat jak przepiąć trafa głośnikowe z pfb na cfb w klonie RS. Trzeba pamiętać o doborze filtra przy 6an8 po zmianie połączeń transformatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gienexxx7]

10 minut temu, lis1984 napisał:

Poniżej zapożyczony schemat jak przepiąć trafa głośnikowe z pfb na cfb w klonie RS. Trzeba pamiętać o doborze filtra przy 6an8 po zmianie połączeń transformatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Warto dodać, że jeśli jest biała płytka (SinusAudio) z lampami mocy to tam już jest wszystko tak jak trzeba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]

W dniu 3.03.2024 o 13:25, rod57 napisał:

Witam po dłuższej przerwie.

Wiem że był poruszany ten temat na forum ale nie mogę odnaleść.

Chodzi o wymianę kondesatorów na olejowe.

Które to kondzioły i czy mają słyszalny wpływ.



POLECAM! Bardzo wyraźny wpływ na (+) PLUS!

Takie olejowe kondensatory znajdziesz tylko w wyrobach firm szanujących audiofili i  bardzo dobry dźwięk.  Głównie w drogich wyrobach audio.

Opisałem ich wpływ na SansuiX AU70, jakiś czas temu, jesienią (?) 2023 roku.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Marca przez LJ3

[GarbataPoczwara]

@lis1984 wartościowa instrukcja, wklejam w większej rozdzielczości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[irekka]

W tej instrukcji wyjście z płytki 6AN8 OUT_L powinno iść na płytce lamp mocy do INPUT_R, a OUT_L do INPUT_L. Zamienić wówczas trzeba też miejscami przewody w gnieździe FEEDBACK (obojętnie na której płytce). Poprawka ta spowoduje to, że patrząc na lampy wzmacniacza po lewej stronie będą lampy lewego kanału, a po prawej lampy prawego kanału, a według schematu tak nie jest. Jakiś czas temu napisałem do Mariusza pytanie dlaczego tak to łączy w składanych przez niego wzmacniaczach, których zdjęcia często przewijają się na FB - odpisał, że nikomu to nie przeszkadza. Jako wartość dodaną poprawnego podłączenia jest to, że kabelki połączeniowe są dużo krótsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[irekka]

7 godzin temu, irekka napisał:

W tej instrukcji wyjście z płytki 6AN8 OUT_L powinno iść na płytce lamp mocy do INPUT_R, a OUT_L do INPUT_L. Zamienić wówczas trzeba też miejscami przewody w gnieździe FEEDBACK (obojętnie na której płytce). Poprawka ta spowoduje to, że patrząc na lampy wzmacniacza po lewej stronie będą lampy lewego kanału, a po prawej lampy prawego kanału, a według schematu tak nie jest. Jakiś czas temu napisałem do Mariusza pytanie dlaczego tak to łączy w składanych przez niego wzmacniaczach, których zdjęcia często przewijają się na FB - odpisał, że nikomu to nie przeszkadza. Jako wartość dodaną poprawnego podłączenia jest to, że kabelki połączeniowe są dużo krótsze.

Powinno być:  W tej instrukcji wyjście z płytki 6AN8 OUT_L powinno iść na płytce lamp mocy do INPUT_R, a OUT_R do INPUT_L.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Inmark]

W dniu 1.03.2024 o 20:38, Filip.rwk napisał:

Wadą transformatora sieciowego z SansuiX jest jego mechaniczny przydźwięk słyszalny nawet przy braku obciążenia wzmacniacza. Dźwięk jest mniej słyszalny niż na desce ale nadal jest dość wyraźny.

Ja poradziłem sobie z mechanicznym brzęczeniem trafa przykręcając je do obudowy poprzez gumowe dystanse - wibracje nie przedostają się na obudowę i są wtedy znacznie cichsze - u mnie na desce SansuiX są niesłyszalne z odległości 0,5 m od urządzenia.

Zastosowałem takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LJ3]

45 minut temu, Inmark napisał:

Ja poradziłem sobie z mechanicznym brzęczeniem trafa przykręcając je do obudowy poprzez gumowe dystanse - wibracje nie przedostają się na obudowę i są wtedy znacznie cichsze - u mnie na desce SansuiX są niesłyszalne z odległości 0,5 m od urządzenia.

Zastosowałem takie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja żadnego "bzykania" nie stwierdziłem od nowości, w moim SansuiX AU70 ale to jeden z pierwszych egzemplarzy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Wooke]

Czy tak można?

Wysłane z mojego SM-N986B przy użyciu Tapatalka

Można bo to te same lampy okazuje się pozdrawiam.

Dowiedziałem się tego Hehe

Wysłane z mojego SM-N986B przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[GarbataPoczwara]

3 godziny temu, Inmark napisał:

Ja poradziłem sobie z mechanicznym brzęczeniem trafa przykręcając je do obudowy poprzez gumowe dystanse - wibracje nie przedostają się na obudowę i są wtedy znacznie cichsze - u mnie na desce SansuiX są niesłyszalne z odległości 0,5 m od urządzenia.

Mam trafo sieciowe od @lis1984 i nic nie brzęczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Inmark]

56 minut temu, GarbataPoczwara napisał:

Mam trafo sieciowe od @lis1984 i nic nie brzęczy.

Więc nie potrzebujesz korzystać z mojego "patentu" 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rod57]

Witam

Mam problem z podłączeniem włącznika na froncie panelu Dream Ampa.

Kupiłem płytkę AVT 3260 ale nigdzie nie mogę znaleść rozpiski jak to podłączyć.

Może macie jakiś link wyjaśniający tą kwestię lub schemat podłączenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
