Selektor wejsc - jak ?

rastuch · 22 Lutego 2005

>mirc

dzieqje bardzo !!!!

Jak bys wrzucil jeszcze rysunek pcb to umyje ci okna na swieta

rastuch

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirc · 22 Lutego 2005

>mmx

1mA to trochę za dużo ;) A tak poważnie to ważny parametr, bynajmniej ja go nie olałem. TQ2-5V ma 10uA dla10mV DC

>rastuch

nie ma sprawy postaram się to ładnie przekonwertować i zamieszczę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

rastuch · 25 Lutego 2005

> mirc

szczekam niecierpliwie :-)

rastuch

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirc · 25 Lutego 2005

>rastuch

Sprawdź pocztę.

pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

rastuch · 26 Lutego 2005

>mirc

mic nie doszło:-((((

slij na rastooch(na)oldtimery.com

rastuch

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

skrzypek · 27 Lutego 2005

Na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jest przełącznik obrotowy ELMY - może posłużyć jako prosty selektor.

W opisie jest m.in. "Styki nie zwierające przy przełączaniu."

EL1261 : 2 sekcje/6 pozycji

EL1431 : 4 sekcje/3 pozycje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirc · 27 Lutego 2005

Hehehehe, tylko ta cena....... wolę przekażniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bardini · 26 Marca 2005

Faktycznie, cena trochę przegięta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

erka · 26 Marca 2005

Mam gdzieś w pracy takie Elmy jak w linku powyżej.Sprawdzę po świętach jakie dokładnie i dam znać.Pochodzą z radaru firmy Decca.Jeden był uszkodzony - złamana oś -rozebrałem,styki jak nowe.

O ile dobrze pamiętam sześciopozycyjne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bardini · 1 Czerwca 2005

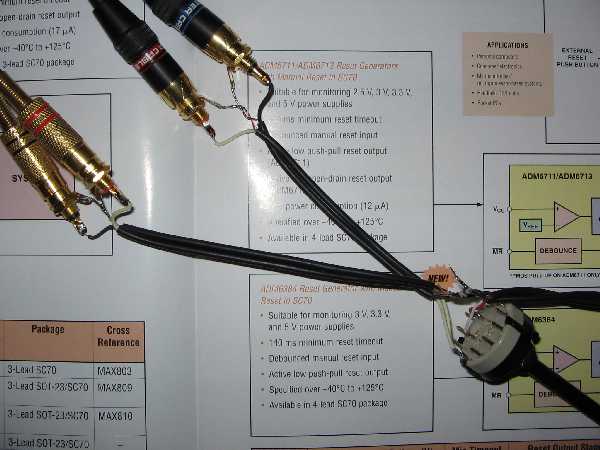

Zrobiłem test dźwiękowy selektora wejśc na przełączniku obrotowym Lorlin CK1050 (2x6, BBM).

Żadnych trzasków, klików przy przełączniu. Wszystko tak jak powinno być. Poleceam jesli ktoś nie chce się nadmiernie rozbudowywać selektora wejśc.

Poniżej photo circuit test.

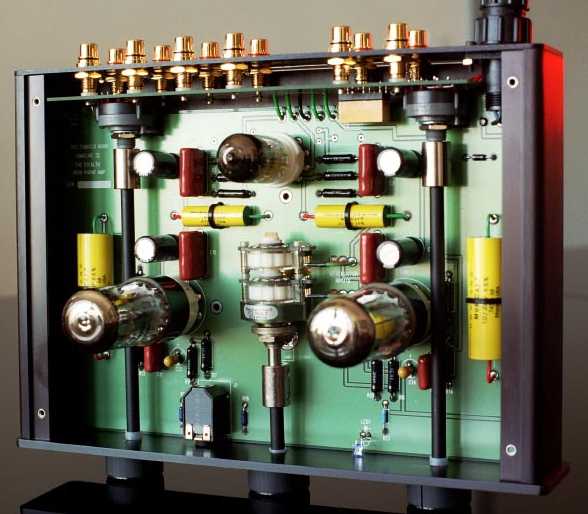

A następny to produkt ze strony

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) gdzie autor zastosował podobne rozwiązanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Matthew** · 1 Czerwca 2005

qrde, niezły pre .. jakie lementy, krótka droga sygnału... cudowne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

apasio · 1 Czerwca 2005

Witam Bardini !

Jeśli to DIY, to moje gratulacje, choć nie jestem zwolennikiem PCB w konstrukcjach lampowych DIY.

Podobuje mi się mała ilość oporników (gdybym sam to projektował, to większość oporników byłaby w postaci SMD

1206 lub Minimelf od strony druku, taka będzie niedługo moja płytka do GC.).

Trzymaj dalej ten poziom, życzę Wielu udanych konstrukcji.

P.S. Pytanko: czy złącze zasilania to Wsz 14 ?

pzdr apasio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

apasio · 1 Czerwca 2005

Witam !

teraz bardziej merytorycznie. Na zdjęciu u Bardiniego (tym pierwszym) występuje znany mi przełącznik.

Używam takiego od jakichś 4-5 lat do przełączania źródeł i wyjść na magnetofon w preampie. Nic nie trzeszczy, brak jakichkolwiek złych efektów, momo, że konstrukcja wygląda na mocno budżetową (plastik, nawet oś z plastiku).

Kupowałem za niewielkie pieniądze (może 6 zł ?) w sklepie na ul Hożej 35 (Semicond) w W-wie i widziałem niedawno, że leżą takie w gablocie. Mają jeszcze taki plus, że się łatwo konfigurują (łatwiej niż Pecet).

pzdr apasio

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bardini · 2 Czerwca 2005

>apasio

Tylko pierwsze zdjęcie zostało zrobione przeze mnie - uklad do przetestowania obrotowca Lorlin CK1050 (UK Product) dostępny np: w TME za ok. właśnie 8zł.

Drugie zdjecie tak jak napisałem jest autorstwa niejakiego Raya Samuela. Umieściłem je w celu pokazania podobieństw przełączników obrotowych, być może są takie same nawet. Na płytce gniazd RCA nie widać przekaźników, Ray realizuje przełącznie na samym obrotowcu.

Lorlin produkuje jescze inne obrotowe przełączniki, być może bardziej hi-endowe (metalowe). Na razie taki CK1050 (z tworzywa, styki to złocony mosiądz) wystarczy moim zdaniem. Elma jest ok, ale koszt ok. 100zł albo więcej to trochę dużo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bardini · 2 Czerwca 2005

Lorlin

o to link to Lorlin:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirc · 2 Czerwca 2005

> apasio

Rany,zastąpić Holco rezystorkami SMD ??? Większość oporników w tym preampie na zdjęciu, jest w ukladzie

wzmacniającym,(wszystkie czarne rezystory to Holco - tak na marginesie bardzo dobre i stosunkowo niedrogie)Zastąpienie ich SMD,mogłoby nieżle zdegradować dźwięk. Tak że stosowanie kondzi Hovland MusicCap, mogłobymijać się z celem. To z audiofilskiego punktu widzenia.Teraz inżynierskiego ;-) Rezystory w obudowie 1206 lub Minimelf (w sumie też ich footprint jest 1206) mają najczęściej maksymalne napięcie robocze równe najczęściej 200V, a dla 0805 100V co jak na lampy może się okazać za małe.No może jako gridstoper.Druga rzecz to ich mała moc 0,25W (np.firmy Uni-ohm, Draloric )a nawet 0.125W (rezystory firmy KOA). da rozmiaru 0805 jeszcze gorzej : 0,1W. Zresztą praca na granicy wartości dopuszczalnych nie jest zalecana. Do tego dochodzą pozostałe, kiepskie zreszta parametry.No i najważniejsze co byś przez to uzyskał ? Zmniejszenie powierzchni płytki o 5%? Facet wiedział co robi, ciekawe jak to gra?

Pozdrawiam i życzę wielu udanych projektów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 5 Listopada 2005

----> mirc

masz może te płytki, odezwji sie na @

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wovo · 6 Listopada 2005

Witam. Mam 2 sztuki przełaczników obrotowych, 2 sekcyjnych, 11 pozycji, posrebrzane styki. Wyjęte rzywcem z wzorcowych dekad pojemnościowych. Chętnych posze o kontakt na maila.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wovo · 6 Listopada 2005

żywcem ...sorry...efekt pisania postów zaraz po wstaniu z łóżka ... nie ma to jak bycie maniakiem :P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wojtekr · 1 Grudnia 2005

Witam, odnośnie teamtu to już wiem jak:

selektor na przekaźnikach (opmron G5v-2-5DC)

sterowany kontorolerem at90s2313 i przełączany ULN2803A.

Generalnie banalna konstrukcja tylko trzeba pamiętać o:

C 100nf na wejściu procka i

(!!!) zegarze 4Mhz+2x 33pf na nogach X1 i X2 tego kontrolerka.

bez tego nie działa

na wyjściu mam LED z R (220R) i przekaźnik.

Większośc poza zegarem i 33pf jest na płytce, którą zamieściłem.

Obecnie pracuję nad połączeniem tego slektora z PGA2310 i pilotem po dRC5.

Pomoc mile widziana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

JFSebastian · 14 Grudnia 2005

Bardini

Do czego w tym selektorze podłączyłeś masę ? Bo nie widze dokładnie na zdięciu...

Pozatym powiedzcie mi jaki przełącznik mam kupić ? Idę jutro do sklepu elektrycznego i musze wiedzieć o co pytać. To ma być przełącznik z trzema wejściami. Chcę kupić taki najtańszy - ale dobry...

Mogą być takie -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ale nie wiem który konkretnie

Pozatym szukam czegos takiego jak wtyk który nadaje sie do montażu do obudowy. Czy widzieliscie kiedyś coś takiego ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

karbidoczaszka · 15 Grudnia 2005

JFSebastian, 15 Gru 2005, 00:51

>>Do czego w tym selektorze podłączyłeś masę ? Bo nie widze dokładnie na zdięciu...

Masa moze omijac przelacznik gdyz w przypadku gdy masa bedzie sie przelaczac nierowno z sygnalem bedzie slychac stuki, zreszta sam montaz sie mocno komplikuje.

Gdy chcesz przelaczac masy potrzebujesz przelacznika 4 sekcyjnego (2 masy oddzielnie) lub 3 sekcyjnego. Gdy masa omija przelacznik to potrzebujesz 2 sekcyjnego. Liczba pozycji przelacznika zalezy od twoich wymagac. Przelacznik powinien nie zwierac przy przelaczaniu (NC).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bardini · 15 Grudnia 2005

>JFSebastian

Karbidoczaszka ma rację. Ja uzyłem przełącznika Lorlin (tak jak pokazujesz w linku powyżej) typu CK1050. Jest to przełącznik BBM, czyli Break Before Make. Ale moja rada ;)... kup w TME, jest tańszy. W Cyfronice mają ceny przewalone odrobinę :).

Co do przełączania so rózne teorie - przelączać rownież masę...? Ja wybrałem sposób, gdzie przełącznae są tylko sygnały. Przy tym przelączniku nie ma żadnych kliknięć, sprawdzilem to osobiście. Poza tym jest to bardzo proste i tanie rozwiązanie.
