Klon AN PSE (jak stworzyć lampowca w tajemnicy przed żoną)

[Mufcore]

Brawo Ty

Trochę porządków i będzie dobrze, docelowo proponuję wymienić te elektrolity na lepsze foliowe oraz wymienić te żółte na PCB na coś lepszego.

Dodatkowo jeżeli nie potrzebujesz pełnej mocy proponuję wywalić rezystory przy lampach 1K - moc troszkę spadnie ale nie będą się tak męczyć lampy. Było o tym w wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Obudowa to największy problem.

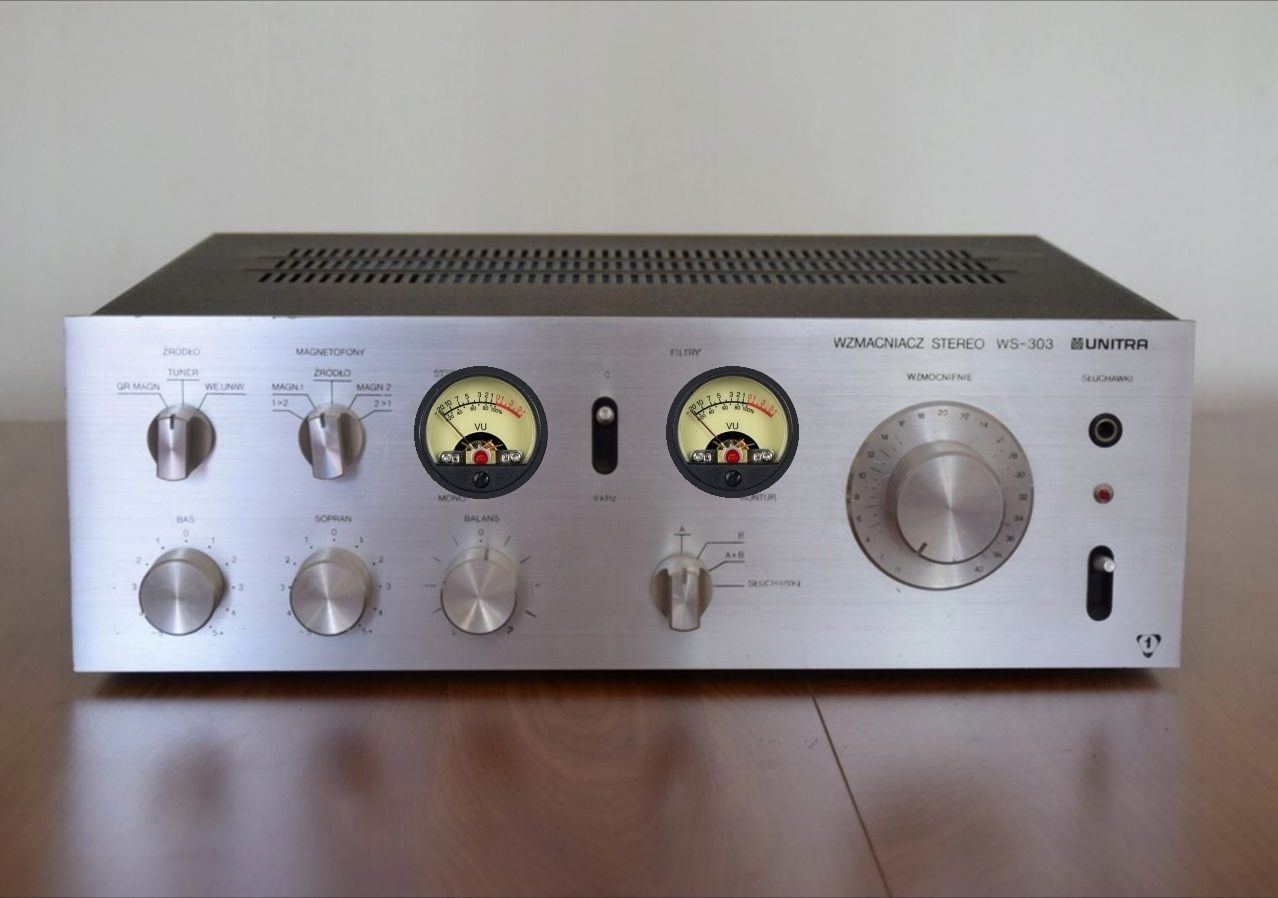

Ja zamierzam wpakować ten wzmacniacz do obudowy po Unitrze. Dołożę tylko wskaźniki.


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Takie pytanko mam , jak wywiercić takie duże otwory na wskaźniki ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Najlepiej CNC albo ręcznie frezem


Wysłane z iPhone za pomocą Tapatalk Pro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Brawo Ty
Trochę porządków i będzie dobrze, docelowo proponuję wymienić te elektrolity na lepsze foliowe oraz wymienić te żółte na PCB na coś lepszego.
Dodatkowo jeżeli nie potrzebujesz pełnej mocy proponuję wywalić rezystory przy lampach 1K - moc troszkę spadnie ale nie będą się tak męczyć lampy. Było o tym w wątku.

Mam ruskie lampy które ponoć więcej wytrzymują .
Które elektrolity proponujesz wymienić na foliowe ?
Zamiast żółtych vishaj lepsze mundorfy czy może jakieś miflexy mkp ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Co do kondensatorów to proponuję wymienić te w modyfikacji sprzężenia przy wyjściu na foliowe w miarę sensowne.

Co do żółtych to już kwestia zasobów portfela - daj coś najlepszego w cenie jaką zaakceptujesz, w mojej opinii najniżej proponuję nie schodzić poniżej mundorf supreme, ja je osobiście bardzo lubię i mi odpowiadają ale to już każdego decyzja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Fajnie świeci i gra
Grzeje się też dość mocno - jak to na lampę przystało. Zimą będzie „darmowe ogrzewanie”
Przy włączaniu wzmacniacza nie ma żadnych negatywnych stuków w głośnikach.
Pierwsze wrażenia pozytywne.
Na ten moment lampki to :
Ecc83 EHarmonix
Oraz 6p14p Eb

Planuje jeszcze podmianę żółtych kondensatorów vishay na coś lepszego
W grę wchodzi mundorf suprema lub miflex kfpm ( miflex ma nawet dobre opinie )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

O widzę, że w sprzężeniu nastąpiła zmiana 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Fajnie świeci i gra
Grzeje się też dość mocno - jak to na lampę przystało. Zimą będzie „darmowe ogrzewanie”
Przy włączaniu wzmacniacza nie ma żadnych negatywnych stuków w głośnikach.
Pierwsze wrażenia pozytywne.
Na ten moment lampki to :
Ecc83 EHarmonix
Oraz 6p14p Eb

Planuje jeszcze podmianę żółtych kondensatorów vishay na coś lepszego
W grę wchodzi mundorf suprema lub miflex kfpm ( miflex ma nawet dobre opinie )

Zostaw te vishaye, bo to niezłe kondensatory. Pograj z 200-300h i dopiero wtedy, w razie potrzeby, wymień.
Ze swojej strony polecam K40Y-9 i K42Y-2. Stosunkowo tanie, a brzmieniowo trudno je doścignąć.


Wysłane z mojego Commodore 64

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

W dniu 7.05.2022 o 18:43, mirfak napisał:

Zostaw te vishaye, bo to niezłe kondensatory. Pograj z 200-300h i dopiero wtedy, w razie potrzeby, wymień.
Ze swojej strony polecam K40Y-9 i K42Y-2. Stosunkowo tanie, a brzmieniowo trudno je doścignąć.


Wysłane z mojego Commodore 64

Nad kondensatorami pomyślę , raczej celuję w miedziane. W conrad johnson mam audyn true copper i zmiana była wyraźnie odczuwalna  na korzyść miedzi.

Jakie macie napięcia anodowe ? U mnie jest 260V i zastanawiam się czy to nie za dużo.

Dodatkowo napięcie zarzenia mam 6,5V zamiast 6,3V  ,

Po dłuzszym graniu trafo zasilające mocno się grzeje , chyba jest potrzeba zbić trochę napięcia anodowe i żarzenie.

Trafo ma na wtórnym 200V/0,3A oraz 6,3V/7A



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Anodowe jest idealnie - nie ma co kombinować.

Żarzenie niby w granicach ale można spróbować jakimś rezystorem zbić bliżej 6,3

Co znaczy grzeje się mocno ?? Jaką masz moc trafa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Trafo ma 140W. Grzeje się do około 50 stopni no może trochę więcej.
Spróbuje trochę zbić Uż.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

A to powiem Ci że ciekawe bo ja u siebie mam 120VA i ledwo 30st osiąga ???



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[julius-6]

W dniu 6.05.2022 o 11:35, wiesiek9990 napisał:

Mam ruskie lampy które ponoć więcej wytrzymują .
Które elektrolity proponujesz wymienić na foliowe ?
Zamiast żółtych vishaj lepsze mundorfy czy może jakieś miflexy mkp ?

Zastanawiam się nad testem Miflexów KFPM w moim Oto, ale chyba ostatecznie pójde 'na bogato' w Audio Note Copper .
Natomiast mam dużą chęć w sekcji phono potestować MIflexy. tam jest 2x0.1 i 2x..0.22 (te nieco mniej istotne) , wiec mozna relatywnie tanio kupic 2-3 komplety i sie pobawic.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

A to powiem Ci że ciekawe bo ja u siebie mam 120VA i ledwo 30st osiąga ???


No to mam chyba popsute trafo ( kupione okazyjnie ) . Jednak nowe to nowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

9 minut temu, wiesiek9990 napisał:

No to mam chyba popsute trafo ( kupione okazyjnie ) . Jednak nowe to nowe.

Może nie popsute a słabo wykonane i stąd się grzeje, jak dasz radę to zmierz temp - wg mnie jak nie przekracza 70st to jak masz dobrą wentylację na spokojnie zostaw, posłuchaj i dopiero coś myśl o zmianach.

Ja bym nie wydawał na razie pieniędzy niepotrzebnie jak nie potrzeba.

35 minut temu, julius-6 napisał:

Miflexów KFPM w moim Oto

No to jak już przetestujesz daj znać bo mi też po głowie chodziły.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

W AN jest ciepło, myślę ze latem może być pod obudową nawet Ok 60C, czy żywotność kondensatorow, które są na 85 st , nie ulegnie jakiemuś dramatycznemu skróceniu ?
Jadą do mnie miflexy , może dać je od spodu płytki wtedy będą miały chłodniej ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

W AN jest ciepło, myślę ze latem może być pod obudową nawet Ok 60C, czy żywotność kondensatorow, które są na 85 st , nie ulegnie jakiemuś dramatycznemu skróceniu ?
Jadą do mnie miflexy , może dać je od spodu płytki wtedy będą miały chłodniej ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Owszem ulegnie, może nie dramatycznemu ale zaiste zdecydowanie szybszemu.


Wysłane z iPhone za pomocą Tapatalk Pro

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[julius-6]

W dniu 11.05.2022 o 17:39, wiesiek9990 napisał:

W AN jest ciepło, myślę ze latem może być pod obudową nawet Ok 60C, czy żywotność kondensatorow, które są na 85 st , nie ulegnie jakiemuś dramatycznemu skróceniu ?
Jadą do mnie miflexy , może dać je od spodu płytki wtedy będą miały chłodniej ?

można je mocować pod spodem, a nawet trzeba. w starszych modelach AN podnoszono plytki do góry na dystansach i te kondy robiono od spodu. w nowszych wersjach jest juz tak fabrycznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Przyszły miflexy, po kilkunastu minutach grania trafiły do ... szuflady. Pewnie jeszcze do nich wrócę, aby jeszcze raz się przekonać co do ich możliwości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Oj myślę że tam dłużej posiedzą 😉

Kolejne potwierdzenie że przereklamowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[julius-6]

5 godzin temu, wiesiek9990 napisał:

Przyszły miflexy, po kilkunastu minutach grania trafiły do ... szuflady. Pewnie jeszcze do nich wrócę, aby jeszcze raz się przekonać co do ich możliwości.

kfmpY?

jakie by nie byly to ze 40h pod prądem trzeba im dac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Tak , KFPm-01 . Będę je jeszcze wygrzewał.
Może nie będą takie suche.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ropniak]

Jak każde, potrzebują nie co czasu. W DACu mam KPCU na wyjściu z kości ess9038 do lampy a z lampy KFPM-01 do wzmaka. Układały się długo, bardzo długo. Ale koniec, końców zostają i nie zmienię ich też długo😀.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[julius-6]

2 godziny temu, wiesiek9990 napisał:

Tak , KFPm-01 . Będę je jeszcze wygrzewał.
Może nie będą takie suche.

NIe wiem co tam miales wczesniej, ale KFPMy suche nie są.
MIałem keidys w klonie AN-kit1 300b je  przy potencjometrze i powiedziałbym że są dość neturalne, ale raczej po pełniejszej stronie. Jupitery miały więcej wyrafinowania, powietrza, ale akurat suchymi KFPM bym nie nazwał, są szybsze od KPCU, mniej barwne, ale coś za coś. W swojej cenie fajny kondzio. Mogę odkupic w rozsądnym budżecie 😉 bo choc przymierzam się do wymiany czarnych SOnicapów na miedziane AN to jeszcze chcialem się tam pobawić + mam preamp phono do zrobienia, a tam też 0.22uf wchodzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

NIe wiem co tam miales wczesniej, ale KFPMy suche nie są.
MIałem keidys w klonie AN-kit1 300b je  przy potencjometrze i powiedziałbym że są dość neturalne, ale raczej po pełniejszej stronie. Jupitery miały więcej wyrafinowania, powietrza, ale akurat suchymi KFPM bym nie nazwał, są szybsze od KPCU, mniej barwne, ale coś za coś. W swojej cenie fajny kondzio. Mogę odkupic w rozsądnym budżecie bo choc przymierzam się do wymiany czarnych SOnicapów na miedziane AN to jeszcze chcialem się tam pobawić + mam preamp phono do zrobienia, a tam też 0.22uf wchodzi.

Jakie phono robisz?


Wysłane z mojego Commodore 64

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

17 godzin temu, julius-6 napisał:

NIe wiem co tam miales wczesniej, ale KFPMy suche nie są.
MIałem keidys w klonie AN-kit1 300b je  przy potencjometrze i powiedziałbym że są dość neturalne, ale raczej po pełniejszej stronie. Jupitery miały więcej wyrafinowania, powietrza, ale akurat suchymi KFPM bym nie nazwał, są szybsze od KPCU, mniej barwne, ale coś za coś. W swojej cenie fajny kondzio. Mogę odkupic w rozsądnym budżecie 😉 bo choc przymierzam się do wymiany czarnych SOnicapów na miedziane AN to jeszcze chcialem się tam pobawić + mam preamp phono do zrobienia, a tam też 0.22uf wchodzi.

Wcześniej były Vishay MKT1813 330nF/400V.  Po zmianie na KFPM 220nF wg mnie przekaz stracił na barwie i stał się ostrzejszy w odbiorze, tak jakby wysokie tony były bardziej wyeksponowane. Zobaczymy co będzie po wygrzaniu kondensatorów, ale na to trzeba jeszcze poczekać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[julius-6]

W dniu 14.05.2022 o 20:53, mirfak napisał:

Jakie phono robisz?


Wysłane z mojego Commodore 64

jeszcze nie robie, ale bede robil to co oklega wyzej AN L3

W dniu 15.05.2022 o 10:35, wiesiek9990 napisał:

Wcześniej były Vishay MKT1813 330nF/400V.  Po zmianie na KFPM 220nF wg mnie przekaz stracił na barwie i stał się ostrzejszy w odbiorze, tak jakby wysokie tony były bardziej wyeksponowane. Zobaczymy co będzie po wygrzaniu kondensatorów, ale na to trzeba jeszcze poczekać.

ponoc zmiana z wiekszego na mniejszy jesli chodzi o pojemnosc koncentruje bardziej dzwiek. koledzy mi kiedys podpowiadali zmianę np 0.47 nawet na 1uf... jak chciałem dobarwic i dociązyc. natomiast kfpm chude nie są na pewno, może jeszcze grają rachitycznie bo niewygrzane. cieplejszy jest kpcu i kpal

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Maja 2022 przez julius-6

[wiesiek9990]

Ten wzmacniacz gra jak dla mnie jak wzmacniacz marzeń 🙂.

Ostatecznie jako kondensatory sygnałowe użyłem Audyn true copper.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Czerwca 2022 przez wiesiek9990
dopiska

[Krzychc]

Chcę zamówić transformator sieciowy i muszę podać napięcia końcowe. Ponieważ w gniazdku mam równo 230V to zakładam, że innych odczepów na pierwotnym nie ma potrzeby zamawiać. Jak natomiast przyjąć na wtórnym, bo przewijało się kilka opcji:

0-250V 350mA - Chińczyk

0-200-210V 400mA

0-210-220V zamawiał jeden z forumowiczów

oraz

0-6.3V 4A - Chińczyk

3,15-0-3,15-5A

Moc chcę przyjąć 180W, blaszki wyżarzane 0,3mm.

Spotkałem się również ze stwierdzeniem, że mogłoby przydać się napięcie pomocnicze np. 20V gdyby była potrzeba zasilić jakąś dodatkową elektronikę.
