Interpretacja pomiarów w REW?

[ferszcik]

Wtedy zrobiłem to śledząc instrukcje Marcina z ProperSound:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ajothe]

2 godziny temu, AndrzejPiaseczno napisał:

Z czym? Na YT są filmy na ten temat.  Nie mam mikrofonu wszechkierunkowego.  Nagranie telefonem se można wywalić?

Wszystko zależy od tego jaki to był balon 🤔

[AndrzejPiaseczno]

No byś się zdziwił ale metodę pomiary na YT dodał profesor z AGH więc bez śmieszków poproszę.

[Ajothe]

25 minut temu, AndrzejPiaseczno napisał:

No byś się zdziwił ale metodę pomiary na YT dodał profesor z AGH więc bez śmieszków poproszę.

Też telefonem robił?

Wypożycz umika za 50zł i zrób normalny pomiar sweepem w REW to będzie wiadomo jakie masz pogłosy i odpowiedź akustyczną pokoju.......



[J4Z]

@Ajothe kto wypożycza umika?

[AndrzejPiaseczno]

37 minut temu, Ajothe napisał:

Też telefonem robił?

Wypożycz umika za 50zł i zrób normalny pomiar sweepem w REW to będzie wiadomo jakie masz pogłosy i odpowiedź akustyczną pokoju.......



Nie robił telefonem ale wspominał że na dobrą sprawę nagranie można wykonać telefonem. Warunek ma być mikrofon wszechkierunkowy.


[J4Z]

Elo elo filtry rew vs ta k... akustyka:

Elo elo 666 pozdrawiam ave cześć xD

Edytowane 20 Października 2024 przez J4Z

[Ajothe]

Ta czerwona to z subem czy bez?

Jak bez to bym tak nie podbijał subbasu, bo to może być dla kolumn mało przyjemny zabieg...😉

[J4Z]

Nie podbiłem dużo. Później pokaże co zrobiłem i mnie poprawicie jakby co.

[Ajothe]

7-8 db na subbasie to dla zwykłych głośników może być dużo 😉

A jak efekt się podoba?

Ja bym tych niskich częstotliwości nie ruszał, no mogą generować spore zniekształcenia.

[J4Z]

Ale ja na krzywej w rew podbiłem 2 pkt tylko, ale krzywą dałem bardzo nisko, bo 62db o ile dobrze pamiętam. Żeby mi nic nie podbijał tylko obniżał. W sumie nie wiem czy to jakaś różnica dla kolumn. :P

A spoczko spoczko tylko za dużo góry, a te Telefunken trochę szelesciaki. Trzeba dopracować.

PS Diraca na PC nie ma. Trzeba mieć urządzenie. @Piopio

@xajas patrzy. Zrobiłem pomiary L, R. Podrzucę niedługo.

[Ajothe]

3 minuty temu, J4Z napisał:

PS Diraca na PC nie ma. Trzeba mieć urządzenie. @Piopio

Nieprawda, ostatnio testowałem na laptopie. Windows 11.

3 minuty temu, J4Z napisał:

Ale ja na krzywej w rew podbiłem 2 pkt tylko, ale krzywą dałem bardzo nisko, bo 62db o ile dobrze pamiętam. Żeby mi nic nie podbijał tylko obniżał. W sumie nie wiem czy to jakaś różnica dla kolumn. 😛

Chyba rozumiem, całe pasmo zjechałeś mocno w dół do target curve.

Warto spróbować skorygować jedynie bas, a resztę zostawić.

I tak masz małe różnice w paśmie. Jedynie lekkie wypełnienie dołka 50-300hz bym probowal zrobić 🙂



Edytowane 20 Października 2024 przez Ajothe

[J4Z]

1 minutę temu, Ajothe napisał:

Nieprawda, ostatnio testowałem na laptopie. Windows 11.

Jak? Wziąłem trial, pobrałem, a tam że brak urządzenia. Może nie tę wersję Dirac pobrałem?

[Ajothe]

1 minutę temu, J4Z napisał:

Jak? Wziąłem trial, pobrałem, a tam że brak urządzenia. Może nie tę wersję Dirac pobrałem?

Bo są 2 programy. Musisz pobrać Dirac procesor coś tam.



[J4Z]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

9 minut temu, Ajothe napisał:

I tak masz małe różnice w paśmie. Jedynie lekkie wypełnienie dołka 50-300hz bym probowal zrobić 🙂

To był mój sposób na dołki 😬

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Października 2024 przez J4Z

[Ajothe]

Masz i tak naprawdę spoko, możliwe że zabawa w DSP u Ciebie ma mały sens.

[J4Z]

Nie, ma duży. Dołki przed średnicą bolą. Bas się wzbudza. Toć ostatnio kolumny postawiłem pod ścianą, bo już mam dosyć tej audiofilskiej szajby. Szkoda miejsca i pieniędzy na tę chorobę zwaną hobby. xD

Edytowane 20 Października 2024 przez J4Z

[Ajothe]

No to spróbuj sobie o parę db podbić 50-300hz + ścięcie górki na basie 🙂

[J4Z]

podbicie tam gdzie destrukt nic nie da

[Ajothe]

Da, wtedy obniżasz trochę gain i tyle.

[xajas]

Elo elo filtry rew vs ta k... akustyka:

Elo elo 666 pozdrawiam ave cześć xD

Pomiary dotarly

Tak „na szybko / pogladowo“, w jakim kierunku bym poszedl uwzgledniajac mozliwosci DSP w RME, czyli
- 5 parametrycznych EQ na kazdy kanal (lewy prawy)
- 2 dodatkowe (bass, treble) jako low/hishelf
I mozliwosc automatycznego liczenia parametrow EQ przez REW

Najpierw zdecydowal bym sie, jaki przebieg charakterystyki czestotliwosciowej chcesz osiagnac/lubisz

Ty wybrales przebieg „od kreski“ , ktorego ja bym nie polecal.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

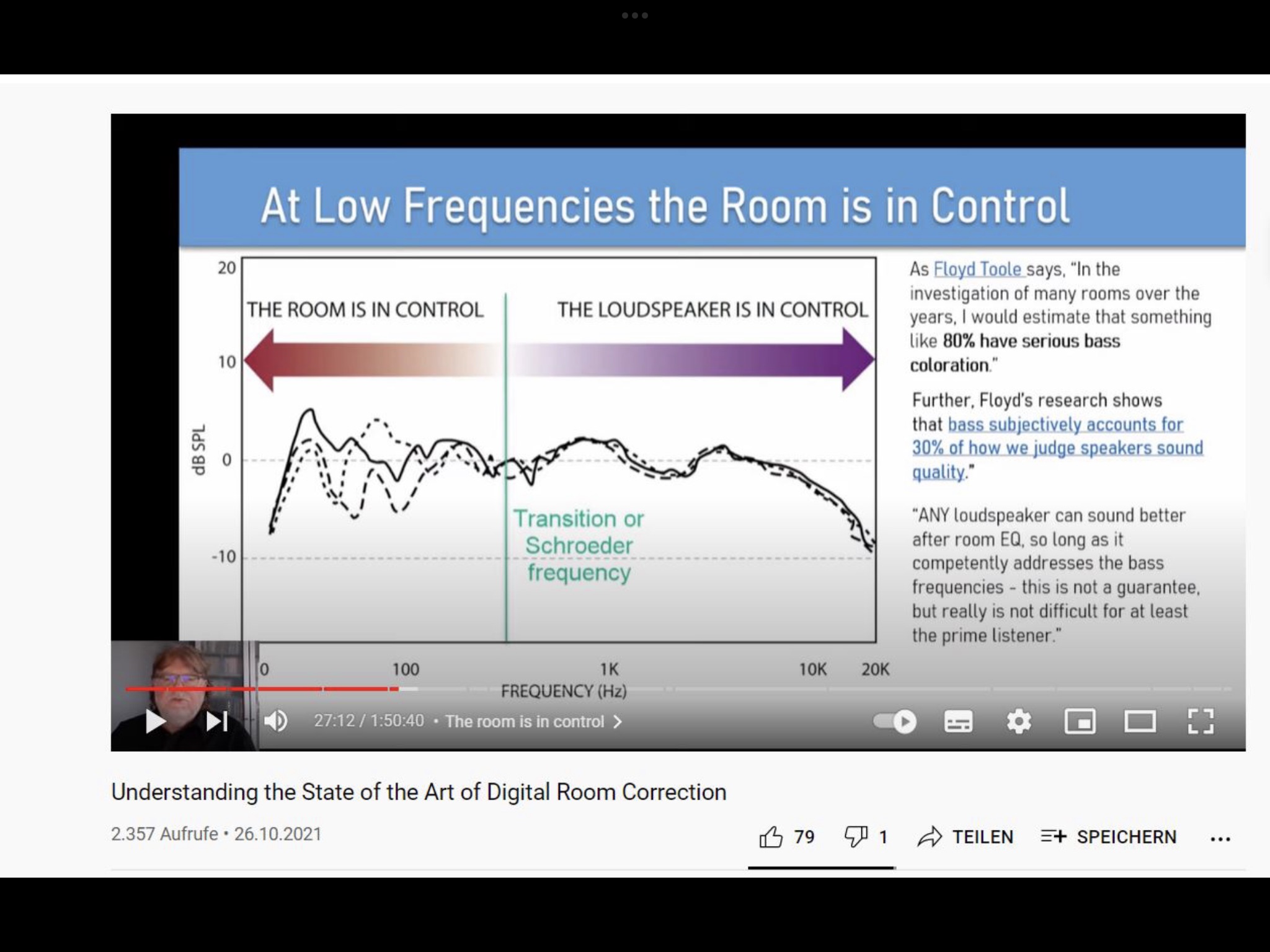

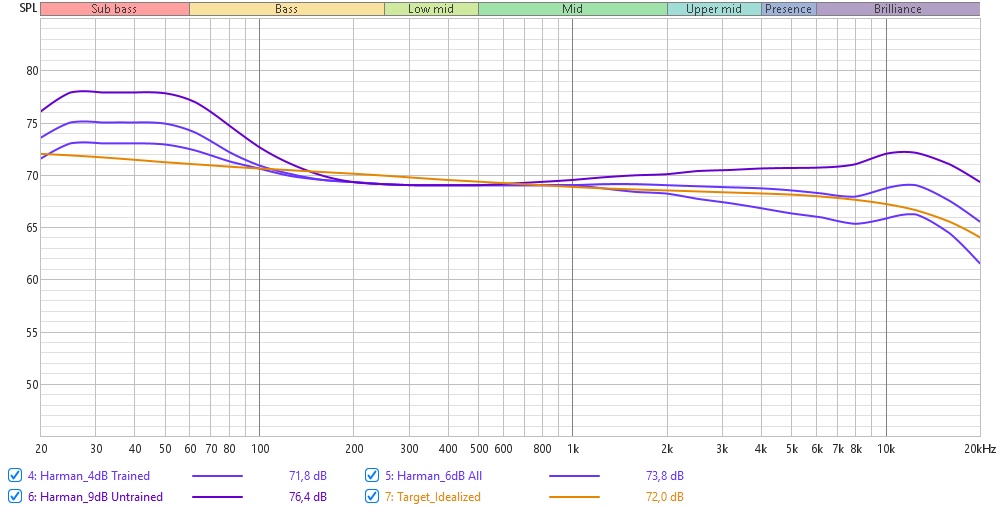

Jest wiele zalecanych standardow, tutaj tylko kilka przykladow



Na poczatek wybral bym Harman 6dB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ajothe]

Nie ma zmiłuj, trzeba poświęcić czas na testowanie krzywych, a także na tworzenie własnych by osiągnąć zadowalający efekt.

[xajas]

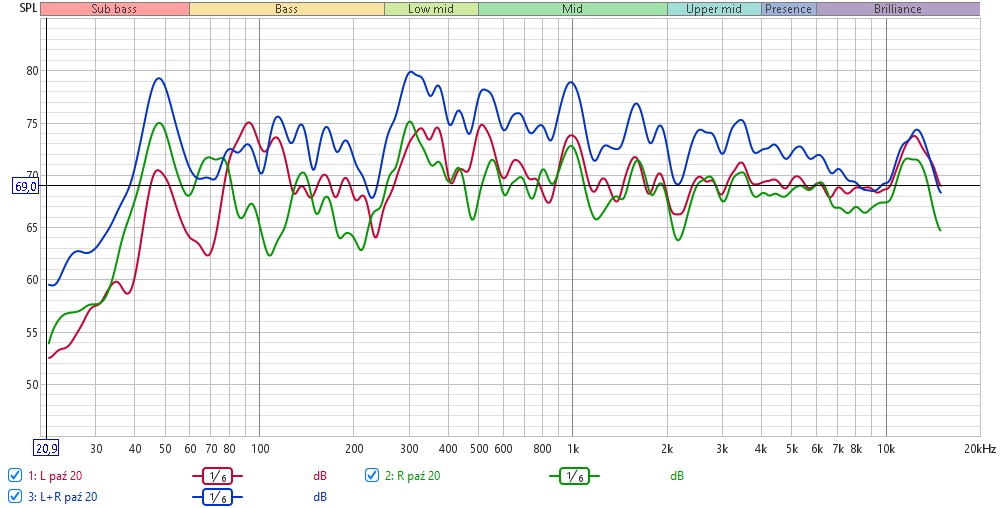

Najpierw obeirzalem sobie porownanie lewego i prawego kanalu.

Uwaga, zmienilem kolory. U mnie zawsze:

- lewy jest czerwony
- prawy jest zielony
- suma jest niebieska

I co widze?

Standard.
Powyzej 300Hz jest stosunkowo OK, symetrycznie, a ponizej typowe hockiklocki
U ciebie na nieszczescie jeszcze asymetrycznie (czy siedzisz asymetrycznie w pomieszczeniu /rozne odleglosci od lewej i prawej bocznej sciany?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Potrzebujemy rozne EQ dla lewego i prawego kanalu

Czyli typowy przypadek



A tak wyglada suma

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

A teraz startujemy obliczanie EQ przez REW

Najpierw definiujemy, co jest naszym celem (target curve)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

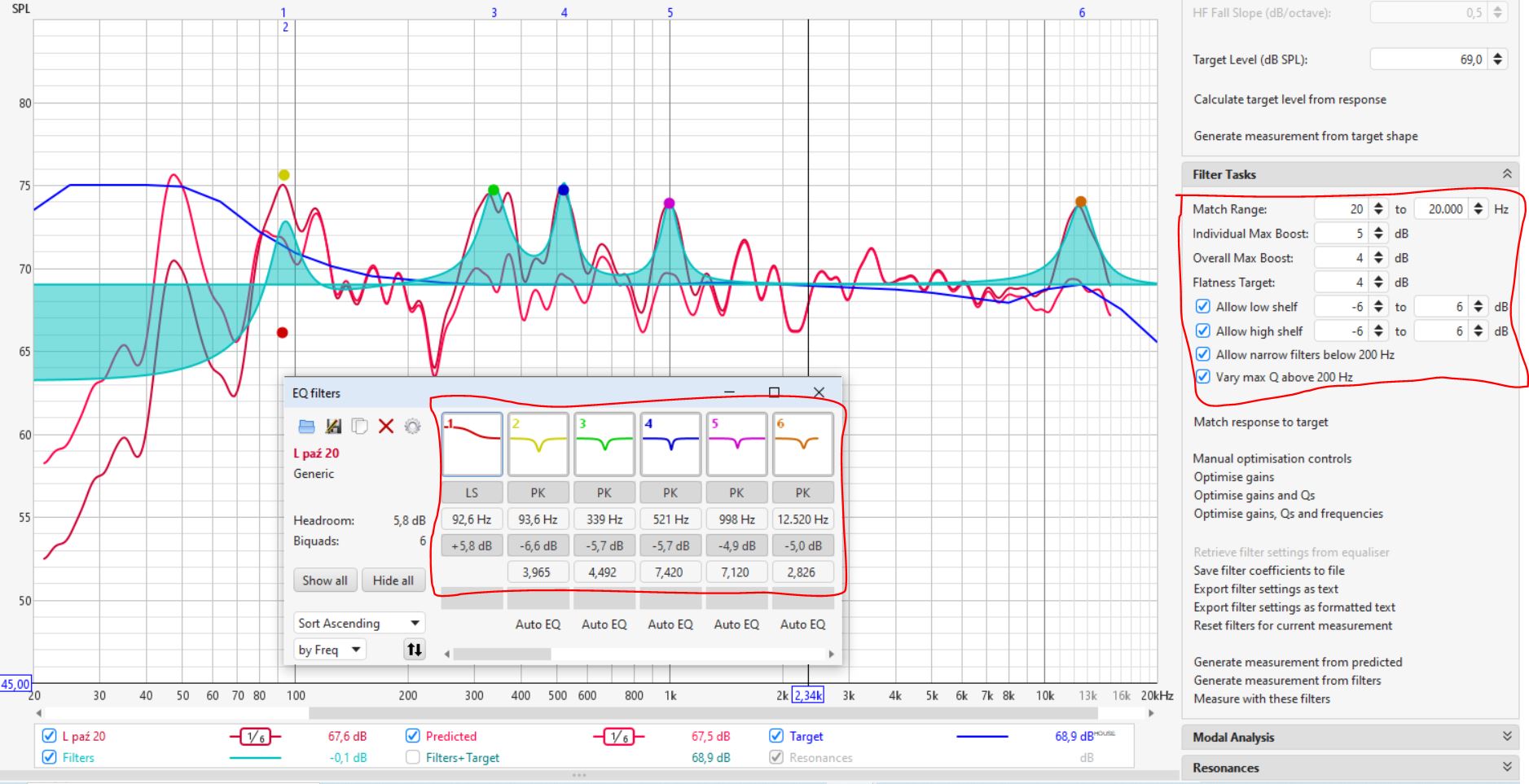

Wybieramy pomiar lewego kanalu, dobieramy po prawej stronie parametry dokladnosci korekcji tak, by REW wyliczal maksymalnie 5-7 EQ (ze wzgledu na RME) i co widzimy?




6 EQ, jeden z nich to LS.
Pasuje

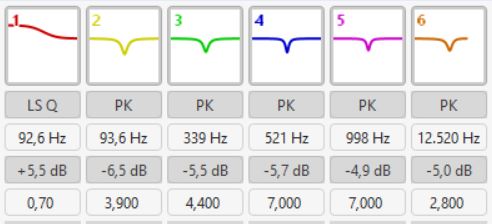

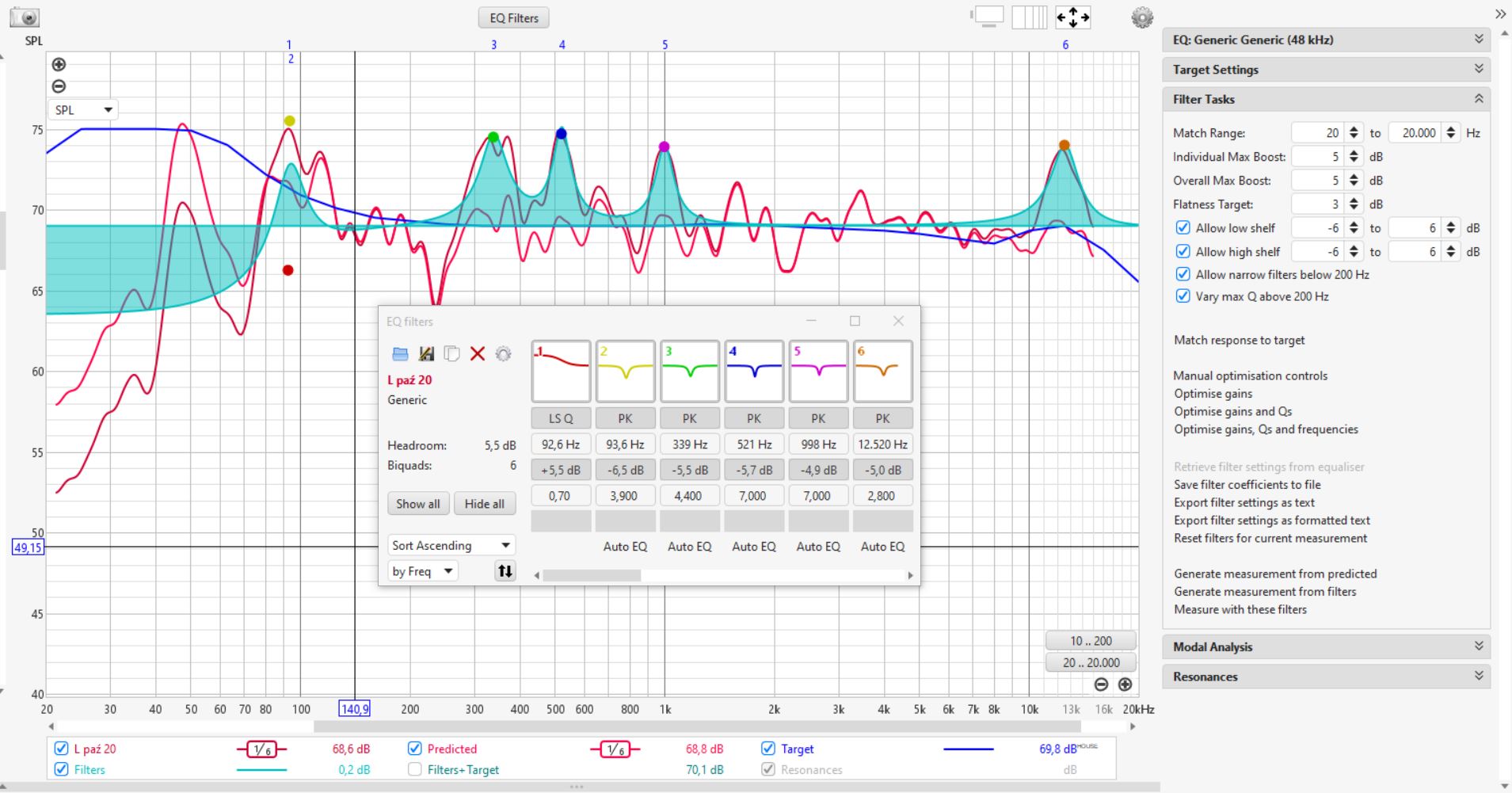

Ale trzeba troche zaookraglic wartosci parametrow (tak, by pasowaly do RME). Robie to od reki i zmieniam ten pierwszy EQ z typu LS na LS Q

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

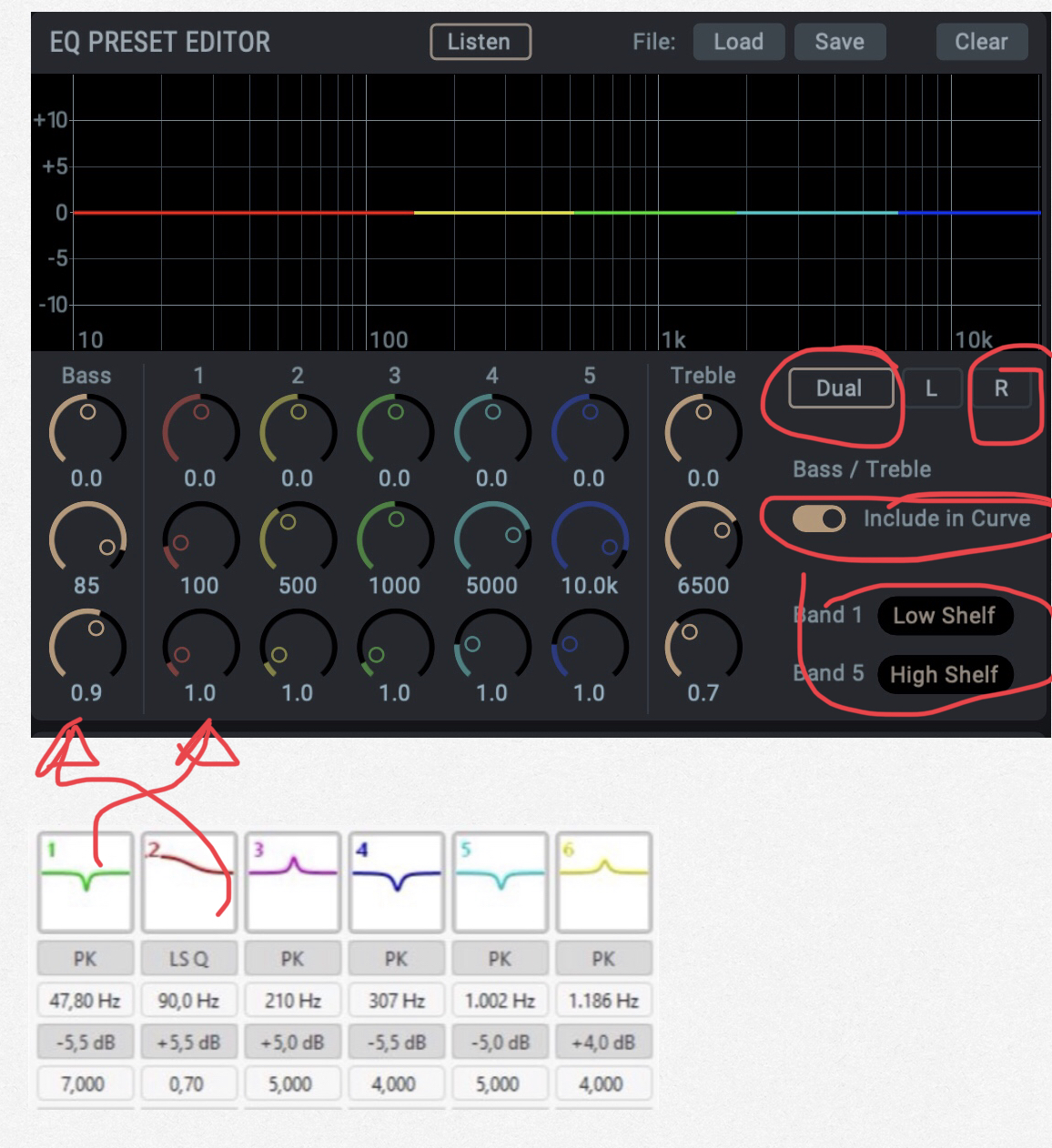

A teraz przenosimy wyliczone parametry do RME

Uwaga!

Wybieramy Dual EQ i lewy kanal

Uwazamy tez, by Babd 1 i 5 zmienic z Shelf na Peaking

Wybieramy tez by Bass/Treble byly „include in curve“

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ajothe]

Elegancko, ale ograniczył bym zakres od 40hz w górę.

[J4Z]

41 minut temu, xajas napisał:

(czy siedzisz asymetrycznie w pomieszczeniu /rozne odleglosci od lewej i prawej bocznej sciany?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

A teraz prawy kanal

To jest to, co proponuje REW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

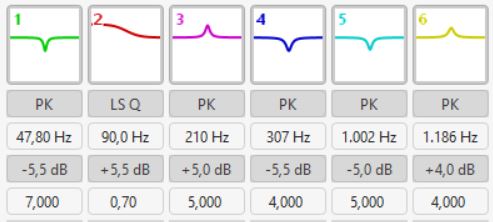

Z mala odreczna poprawka

Wywalilem EQ4 i zastapilem go pdbiciem dziury przy 210Hz

Zaokraglilem wartosci (dla RME)

Po przesortowaniu tak to wyglada





Uwaga. Tym razem trzeba zamienic te pierwsze dwa filtry kolejnoscia

Bass musi byc Lowshelf a EQ1 musi byc peak!

EQ5 tez musi byc peak

Czy to wszystko bedzie dobrze brzmialo?

Nie wiem. Trzeba posluchac.

Powyzej pokazuje tylko jak to dziala.

Trzeba wyprobowac czy

- target jest wlasciwy
- czy polozenie targetu wzgledem przebiegu jest wlasciwe
- czy uzyte parametry EQ nie sa zbyt „agresywne“ (za wysokie wartosci podbicia dziur, i zbyt ostre wartosci Q)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Elegancko, ale ograniczył bym zakres od 40hz w górę.

W tym wypadku nie mozna. Pierwszy EQ (Bass) to LoShelf
Musial bym miec do dyspozycji 6 EQ typu peaking (albo zrezygnowac z jakiegos innego)

[J4Z]

54 minuty temu, xajas napisał:

W tym wypadku nie mozna. Pierwszy EQ (Bass) to LoShelf
Musial bym miec do dyspozycji 6 EQ typu peaking (albo zrezygnowac z jakiegos innego)

Mówiłem, że za mało pokręteł! xD

Ogólnie to lapka podpiąłem, także jeśli masz chęć, możesz w rew wygenerować i wrzucę do Apo.
