Interpretacja pomiarów w REW?


Recommended Posts

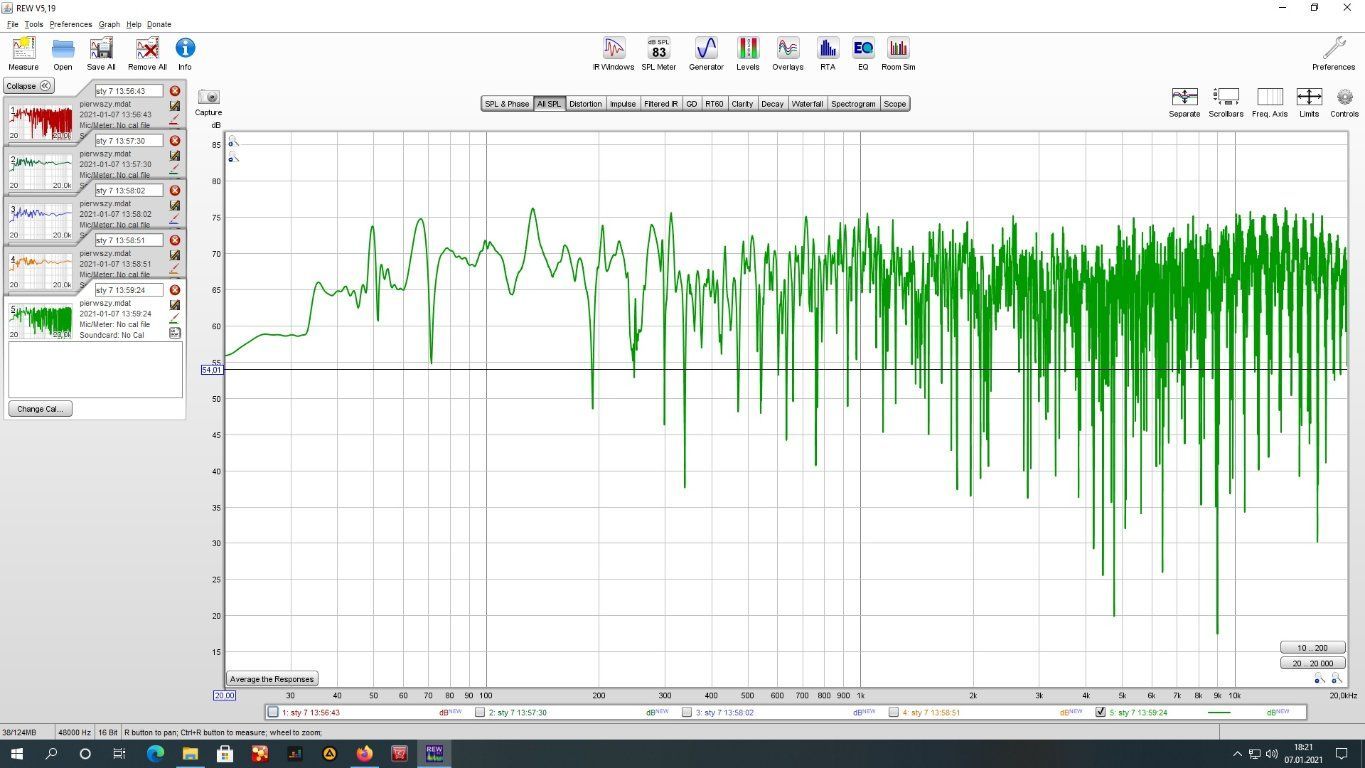

Dzisiaj porobiłem pomiary mikrofonem zrobionym przez siebie na wkładce Panasonic, niestety bez kalibracji, ale z tego co czytałem objawia się to lekkim podbiciem najwyższych rejestrów. Może rzucicie okiem czy jest w miarę OK, czy raczej koniecznie coś trzeba poprawić w akustykę, dorzucić jakieś absorbery, czy inne ustroje akustyczne. Pokój mały 2,7m na 4,6m. Pierwszy pomiar to średnia z pięciu pomiarów w punkcie odsłuchowym z delikatnymi przesunięciami przód, tył i na boki.



Tutaj bez wygładzania


Nostromo 5H(2xLME49990)/Xonar ST(2xOPA2134 1xAD8022) + regulator głośności DIY na ALPS RK168 + Hegel H200 po modzie końcówka mocy H20A🙂(kondy Auricap XO + Audio Note Kaisei) + Audio Physic Yara Evolution(SB Acoustics 29RDC)

Link to post
Share on other sites

No troszkę to ciężko interpretować - popraw tak jak poniżej i będzie łatwiej 🙂

1. Po pierwsze do interpretacji wpływu pokoju na akustykę wystarczy podać wykresy do tzw. częstotliwości Schroedera, z dużym uogólnieniem i przybliżeniem dla typowych pomieszczeń mieszkalnych to ok. 300 hz. Powyżej to już głównie obserwujesz wpływ kolumn. Dając wykres do 20 kHz niepotrzebnie komplikujesz i utrudniasz odczytanie wykresów.

2. Ogranicz wykresy SPL w skali Y do 50-80 dB, bo pokazywanie wykresu poniżej i powyżej jest bezcelowe w twoim przypadku (nic tam nie ma) a utrudnia interpretację.

3. Dodaj wykres RT60

4. Waterfall też daj do 300 Hz

5. SPL - zawsze wygładzaj 1/12 oktawy.

6. Dodaj jakieś zdjęcie lub chociaż szkic pomieszczenia i informację co gdzie stało podczas pomiarów i jakie kolumny były użyte.

Link to post
Share on other sites

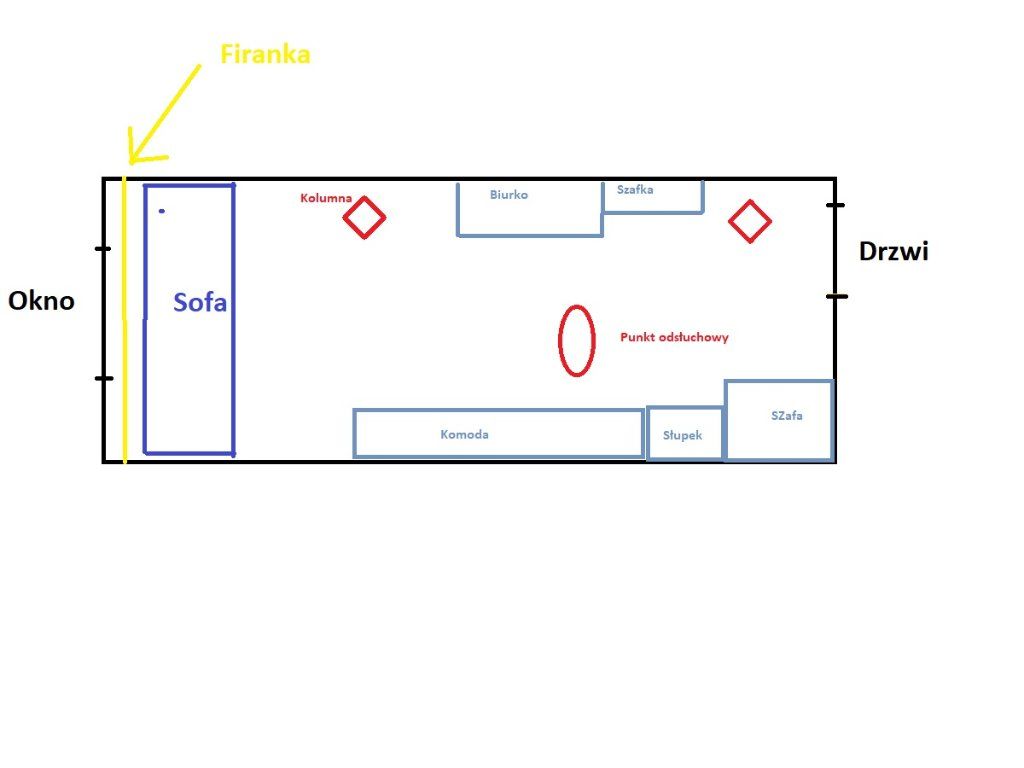

Dzięki za sugestie. Poprawiłem pliki. Daję też szkic pokoju, na podłodze dywan, ściany wytapetowane(tapeta nie gładka, a ma strukturę), komoda, biurko, szafka gdzieś 80cm wysokie, szafa i słupek gdzieś 190cm. Ogólnie akustyka w moim pokoju tak mi się zdaje jest w miarę OK, nie mam jakiegoś buczenia niskich, ale może mógłbym jeszcze poprawić ich jakość. Przy głośnym słuchaniu, wydaje mi się że jakość wysokich mogła by być lepsza i może tu mieszają trochę odbicia, bo nie mam żadnych paneli, a jedynie obrazy na płótnie canvas, ale pewnie też od nich idą obicia.





Edited by Prewwit

Nostromo 5H(2xLME49990)/Xonar ST(2xOPA2134 1xAD8022) + regulator głośności DIY na ALPS RK168 + Hegel H200 po modzie końcówka mocy H20A🙂(kondy Auricap XO + Audio Note Kaisei) + Audio Physic Yara Evolution(SB Acoustics 29RDC)

Link to post
Share on other sites
xavian
48 minut temu, xajas napisał:

Czy nie przeszkadza ci to ekstremalnie szerokie rozstawienie glosnikow?

Rozstaw kolumn mam 190cm, ten szkic to taki robiony na oko😉  scena w tym rozstawie jest bardzo dobrze kreowana. Moja odległość od frontów kolumn 140cm. Kolumny tak jak na szkicu ustawione pod kątem około 45 stopni, plus lekko odchylone do tyłu, podłożone pod przód drewniane klocki 2cm. Trochę się naustawiałem, aby osiągnąć najlepsze dla mnie granie🙂

Edited by Prewwit

Nostromo 5H(2xLME49990)/Xonar ST(2xOPA2134 1xAD8022) + regulator głośności DIY na ALPS RK168 + Hegel H200 po modzie końcówka mocy H20A🙂(kondy Auricap XO + Audio Note Kaisei) + Audio Physic Yara Evolution(SB Acoustics 29RDC)

Link to post
Share on other sites

Dodaj jeszcze wymiary do szkicu pomieszczenia.

Tak na szybko to:

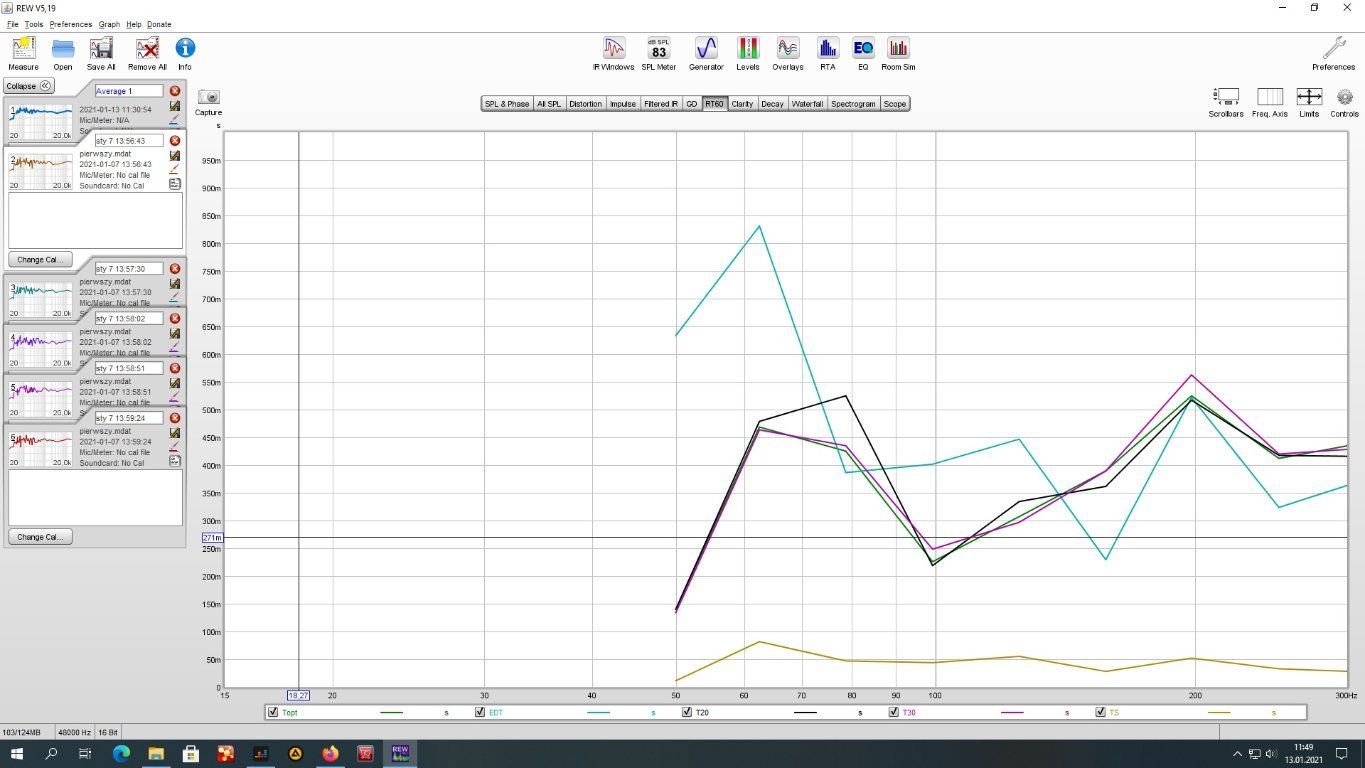

RT60 wygląda prawie ok, ale zwykle niskie dłużej się wygaszają od średnich a u Ciebie nie - ciekawe dlaczego? Zwykle zaleca się aby popracować nad zachowaniem krzywej lekko opadającej w kierunku wysokich, z wypłaszczeniem dla średnicy.

Przebieg charki też w miarę ok - różnice kilku dB na plus i na minus to całkiem nieźle.

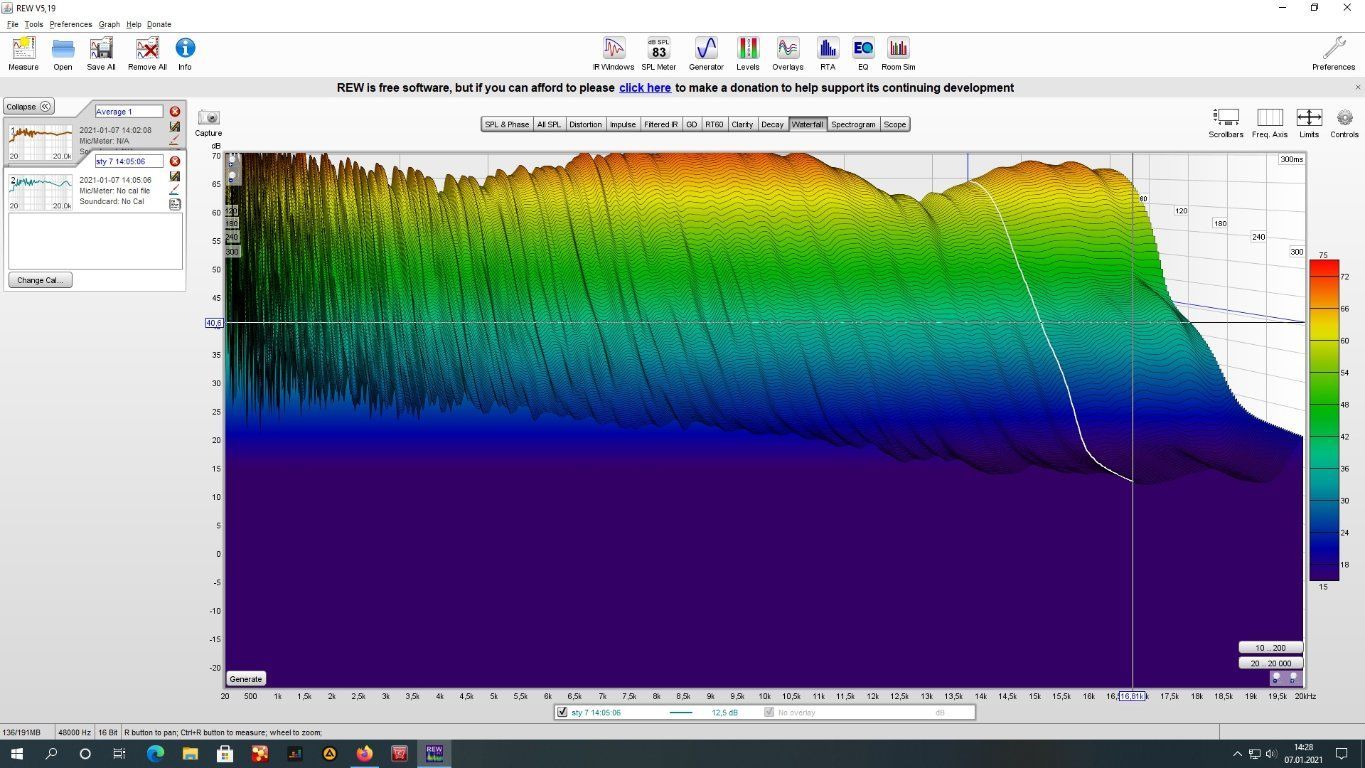

Coś dziwnego masz na 50, 100 i 250 hz (pokazuje to waterfall) - masz jakiś mod pomieszczenia, coś ci tam rezonuje albo sprawa zasilacza - może częstotliwość sieci przedostaje się na wyjście. Jaki masz wzmak? Coś lampowego?





Edited by avilla
Link to post
Share on other sites
Dodaj jeszcze wymiary do szkicu pomieszczenia.
Tak na szybko to:
RT60 wygląda prawie ok, ale zwykle niskie dłużej się wygaszają od średnich a u Ciebie nie - ciekawe dlaczego?

Mysle ze to jest wynik bardzo wczesnego spadku basu juz ponizej 100Hz
Caly przebieg jest troche „na opak“: bas opada a gora sie wznosi (zielona).
Typowy jest podbity bas i opadajaca gora (czerwona)
Link to post
Share on other sites

No dokładnie tak jak piszesz - może to też kwestia kolumn i podbicia na jakimś eq? @Prewwit co tam masz za system i czy jakieś eq po drodze było włączone?

no i dodaj wymiary do szkicu pomieszczenia - wystarczy dł i szer.

Link to post
Share on other sites
56 minut temu, avilla napisał:

Coś dziwnego masz na 50, 100 i 250 hz (pokazuje to waterfall) - masz jakiś mod pomieszczenia, coś ci tam rezonuje albo sprawa zasilacza - może częstotliwość sieci przedostaje się na wyjście. Jaki masz wzmak? Coś lampowego?

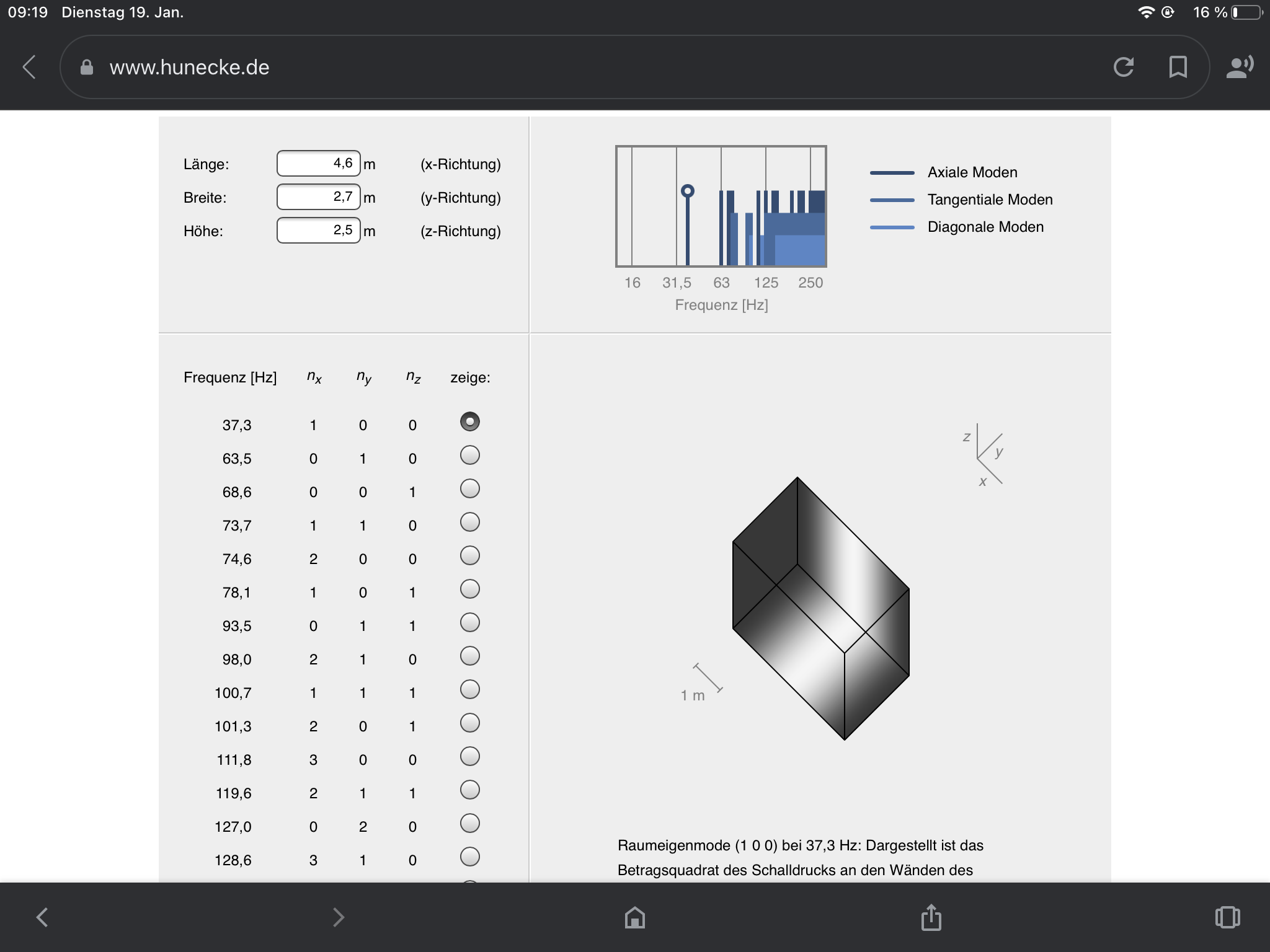

Długa ściana gdzie stoją kolumny 4,6m, krótsza 2,7m. Nic z ustrojów akustycznych nie mam. Sprzęt obecnie jak w mojej sygnaturze, nic lampowego w torze nie mam. Rozumiem w tych częstotliwościach mam za długi pogłos? Czy wymaga to montażu absorberów? Jak słucham muzyki niskie w odbiorze są dosyć zwarte.

39 minut temu, xajas napisał:

Mysle ze to jest wynik bardzo wczesnego spadku basu juz ponizej 100Hz
Caly przebieg jest troche „na opak“: bas opada a gora sie wznosi (zielona).
Typowy jest podbity bas i opadajaca gora (czerwona)

Czemu taki pomiar wyszedł niskich trudno mi powiedzieć(chyba taki charakter kolumn, pomiar ustawiłem od 30Hz), góra podbita, raczej wynika z braku kalibracji wkładki mikrofona, czytałem o takim efekcie przy wkładkach Panasonica i raczej z tego to wynika.

22 minuty temu, avilla napisał:

No dokładnie tak jak piszesz - może to też kwestia kolumn i podbicia na jakimś eq? @Prewwit co tam masz za system i czy jakieś eq po drodze było włączone?

no i dodaj wymiary do szkicu pomieszczenia - wystarczy dł i szer

Może to wynika właśnie z kolumn i braku kalibracji mikrofona. Żadnego EQ nie mam włączonego.



Pomiar kolumn z magazynu niemieckiego

yara pasmo.jpg

Edited by Prewwit

Nostromo 5H(2xLME49990)/Xonar ST(2xOPA2134 1xAD8022) + regulator głośności DIY na ALPS RK168 + Hegel H200 po modzie końcówka mocy H20A🙂(kondy Auricap XO + Audio Note Kaisei) + Audio Physic Yara Evolution(SB Acoustics 29RDC)

Link to post
Share on other sites
Może to wynika właśnie z kolumn i braku kalibracji mikrofona. Żadnego EQ nie mam włączonego.


Co mozesz zrobic to powtorzyc pomiar ustawiajac mikrofon kilka centymetrow od niskotonowego, a potem jeszcze raz o kilka centymetrow od wysokotonowego , a potem porownc z pomiarami w miejscu odsluchu -> czy zaobserwujesz podobne efekty
  • Like 1
Link to post
Share on other sites
17 godzin temu, xajas napisał:

Co mozesz zrobic to powtorzyc pomiar ustawiajac mikrofon kilka centymetrow od niskotonowego, a potem jeszcze raz o kilka centymetrow od wysokotonowego , a potem porownc z pomiarami w miejscu odsluchu -> czy zaobserwujesz podobne efekty

Mogę zrobić taki pomiar, rozumiem kolumna ma zostać w miejscu do odsłuchu i z tej pozycji zrobić pomiar.

5 godzin temu, avilla napisał:

Jaki przewód sygnałowy użyłeś do tego mikrofonu? Zrób jeszcze zdjęcie mikrofonu i wklej. Może te 50 hz to się indukują na przewodzie?

Mikrofon prosty, wkładka WM-61A zamontowana w rurce aluminiowej 20cm, kabel Cordial mikrofonowy 2x0,5mm2, CMK250

Nostromo 5H(2xLME49990)/Xonar ST(2xOPA2134 1xAD8022) + regulator głośności DIY na ALPS RK168 + Hegel H200 po modzie końcówka mocy H20A🙂(kondy Auricap XO + Audio Note Kaisei) + Audio Physic Yara Evolution(SB Acoustics 29RDC)

Link to post
Share on other sites
51 minut temu, Prewwit napisał:

Mogę zrobić taki pomiar, rozumiem kolumna ma zostać w miejscu do odsłuchu i z tej pozycji zrobić pomiar.



Yep, chodzi o to by porownac i stwierdzic, czy ten troche dziwny pomiar to "wina" mikrofonu/kalibracji czy pomieszczenia/ustawienia

Link to post
Share on other sites
