Rozwojowy wzmacniacz lampowy

[Panjarek]

Cześć.

Potrzebuje waszej rady.

Chcę zacząć konstruować wzmacniacz lampowy.

Chciałbym to robić stopniowo.

Posiadam uniamp i chciałbym zrobić do niego przedwzmacniacz lampowy. Jeśli już to uruchomię i będzie grać zastąpię uniampa konstrukcją lampową.



Czy jako przedwzmacniacz nada się kit

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) l

i zagra on ładnie pod uniamp em a później końcówka lampową?

Czy jest on raczej słaby i lepiej szukać czegoś innego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

http://skarabo.net/

Warto z tą stroną się zapoznać.

Edytowane 5 Marca 2021 przez JanF

[Panjarek]

Na moje oko to taki sam przedwzmacniacz jest właśnie na tej stronie.

[piku bb]

W dniu 5.03.2021 o 10:22, Panjarek napisał:

Potrzebuje waszej rady.

Dobrze JanF radzi -przestudiuj i polecam ci zrobić układ na pająku-wtedy możesz popróbować na tym samym zasilaczu wersję 1,2,3 lub srpp.

[McGyver]

Też polecam czytanie Skarabo.
Nie polecam AVT-2729.
Z AVT polecam tylko 5469.
A najlepiej przeczytaj ten wątek:



I jeszcze jedna lektura którą polecam:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Przedwzmacniacz lampowy nr1 skarabo.net i avt2729 to to samo.

Chcę złożyć ten preamp że względu na jego prostot i niski koszt. Później będę próbował czegoś bardziej rozbudowanego.

[McGyver]

4 godziny temu, Panjarek napisał:

Przedwzmacniacz lampowy nr1 skarabo.net i avt2729 to to samo.

Chcę złożyć ten preamp że względu na jego prostot i niski koszt. Później będę próbował czegoś bardziej rozbudowanego.

Ten 2729 jest bez sensu. Szkoda czasu i fatygi.
AVT5469 jest równie prosty, a o niebo lepszy. Koszt wykonania zasadniczo podobny, bo tu główne koszty generuje trafol i obudowa.
A jeszcze lepiej zamówić u Chińczyków "musztardową" płytkę z linkowanego wątku (zaledwie o ~30zł droższa od AVT2729) i złożyć preamp z prawdziwego zdarzenia.
Na bazie "musztardowej" zbudowałem kilka świetnie grających preampów więc w razie potrzeby coś podpowiem.

[Panjarek]

Wezmę tę PCB z aliexpress.

Kosztuje 106zl plus 4zl wysyłka.

Brać z elementami czy bez i lepiej skompletować?

Edytowane 11 Marca 2021 przez Panjarek

[Gość JanF]

2 minuty temu, Panjarek napisał:

Wezmę tę z aliexpress.

Podaj linka, może też wzmę?

Edytowane 11 Marca 2021 przez JanF

[Panjarek]



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Lampy E88CC się nadają do tego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

15 minut temu, Panjarek napisał:

PCB z aliexpress.

Kosztuje 106zl plus 4zl wysyłka.

Jak dobrze poszukasz to znajdziesz sporo taniej.



16 minut temu, Panjarek napisał:

Brać z elementami czy bez i lepiej skompletować?

Bez. Będziesz mógł dobrać jakie chcesz. Tam nie ma nic nietypowego czy trudnego do zdobycia, ja większość elementów mogę kupić w sklepiku za rogiem.

13 minut temu, Panjarek napisał:

Lampy E88CC się nadają do tego?

Jak zmodyfikujesz podłączenie żarzenia (w linkowanym wątku pokazałem jak to zrobić) to się nadają. Oczywiście wartości oporników i zenerek inne niż w opisie od Chińczyka. Tu się można posiłkować dostępnym w necie schematem Klimo Merlin który ma w zasadzie identyczną topologię. W razie wątpliwości pytaj, podpowiemy.

[Panjarek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

24 minuty temu, Panjarek napisał:

https://a.aliexpress.com/_vZsjD7

Hmm ... widzę, że zależy Ci na jakości, jeśli tak, to tylko zasilacz lampowy!

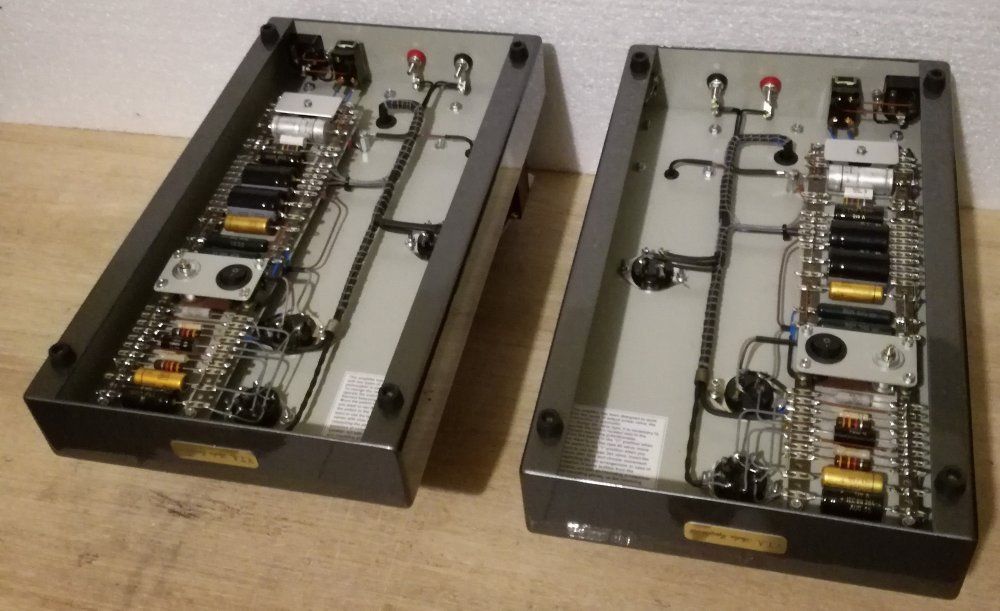

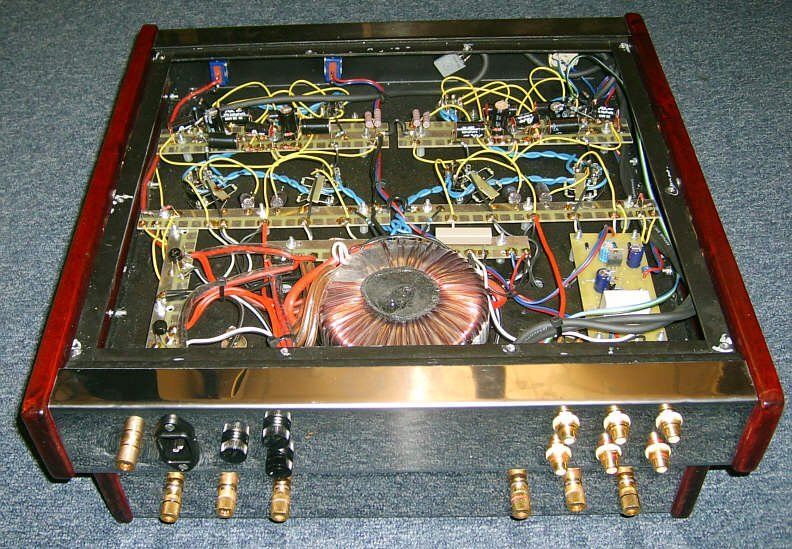

Zastanów się nad pająkiem, siadasz z kawą, rozrysowujesz rozmieszczenie podstawek lampowych i elementów na listwie, potem optymalizujesz rozwiązanie w celu zminimalizowania przewodów łączących.



Czy to nie piękne i PROSTE - zrobisz ten jeden układ w pająku i od razu będziesz ekspertem pre lampowych.



Edytowane 11 Marca 2021 przez JanF

[McGyver]

3 minuty temu, JanF napisał:

siadasz z kawą, rozrysowujesz rozmieszczenie podstawek lampowych i elementów na listwie, potem optymalizujesz rozwiązanie w celu zminimalizowania przewodów łączących.

Taa, początkujący na pewno da radę "zoptymalizować" ?



4 minuty temu, JanF napisał:

zależy Ci na jakości, jeśli tak, to tylko zasilacz lampowy!

Polemizowałbym, ale jakby ktoś potrzebował to mam na zbyciu w pełni lampowy zasilacz z lampową stabilizacją napięcia anodowego oraz dedykowane do niego trafo typu R-Core.

[Gość JanF]

2 minuty temu, McGyver napisał:

Taa, początkujący na pewno da radę "zoptymalizować" ?

Pomożemy. Możemy tutaj wspólnie coś zaprojektować, ja się piszę.

[Panjarek]

Kupię tę PCB z aliexpress i będę się odzywał jak będę już ją miał. W międzyczasie zrobię kit avt2729.

[McGyver]

11 minut temu, Panjarek napisał:

W międzyczasie zrobię kit avt2729.

Na to dziadostwo szkoda pieniędzy, czasu i fatygi. Jak już coś musisz to zrób AVT5469.
Albo kup od kolegi arturp płytkę którą projektuje i sobie zmontuj:

Nie musisz tam dawać 6N2P, możesz też ECC88, 6N1P, itp. itd...

[Panjarek]

3 minuty temu, McGyver napisał:

Na to dziadostwo szkoda pieniędzy, czasu i fatygi

Mam praktycznie wszystkie elementy poza pcb więc koszt będzie znikomy.

[McGyver]

Teraz, Panjarek napisał:

Mam praktycznie wszystkie elementy poza pcb

Użyj ich do czegoś innego. PCB nie kupuj bo to kiepski projekt po prostu.

[Panjarek]

Jak się okazało podstawki przyjdą nie wcześniej niż za tydzień.

Chciałbym podlaczyc lampy i przetestować wcześniej.

Czy mogę plytke PCB połączyć z lampami przewodami do plytki stykowej? Czy będzie to powodować zakłócenia?

[McGyver]

Człowieku, tam masz wysokie napięcie. Nie kombinuj żeby Cię prąd nie píërđølnął

[Panjarek]

Jeśli o to chodzi to jestem ostrożny. Nie dotykam sprzętu pod napięciem, zanim dotknę trzy razy upewniam się czy odłączone zasilanie.

[McGyver]

Nie kombinuj powiadam, czekaj na podstawki.

[Panjarek]

Przekonałeś mnie.

Tak ogólnie to dzięki za pomoc.

[Seyv]

8 godzin temu, Panjarek napisał:

zanim dotknę trzy razy upewniam się czy odłączone zasilanie.

To jeszcze upewnij się czy są rozładowane kondensatory.

[Gość JanF]

11 godzin temu, Panjarek napisał:

Jeśli o to chodzi to jestem ostrożny. Nie dotykam sprzętu pod napięciem, zanim dotknę trzy razy upewniam się czy odłączone zasilanie.

Napięcia używane w technice lampowej POTRAFIĄ ZABIĆ lub CIĘŻKO OKALECZYĆ!!!
Tak samo, jak napięcie sieci 230Vac.
Po porażeniu, jeśli przeżyjesz, możesz stracić zdolność do uprawiania seksu, bo pompa ci nie wyrobi obciążenia.
Zastanów się, stawką jest życie, zdrowie i SEKS!!!
Co wybierasz?



Edytowane 12 Marca 2021 przez JanF

[Panjarek]

Płytka przedwzmacniacza niebawem przybędzie.

Jest jakaś fajna końcówka mocy godna polecenia do takiego przedwzmacniacza? Poza Uniamp.

Jeśli chodzi o moc to wystarczy spokojnie 2x10W.

[McGyver]

9 minut temu, Panjarek napisał:

Jest jakaś fajna końcówka mocy godna polecenia do takiego przedwzmacniacza? Poza Uniamp.

Jeśli chodzi o moc to wystarczy spokojnie 2x10W.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

A nie lampowa?

[Tomek 1685]

4 minuty temu, Panjarek napisał:

A nie lampowa?

Hood1969
