YBA P1000

[terminus]

Obowiązkowo wylutować i sprawdzić wszystkie części, kondensatory i rezystory też.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

Racja.

Rezystory też mogę, ale to wystarczy podnieść jedną nóżkę. Kondensatorów nie ma sensu raczej, bo to dobre foliowe MKP na 250 i 400V. Ale elektrolity na 63V to sprawdzę. Może w sumie wlutuje nowe.



A tak apropros. Wczoraj w Wrocławiu kupując tranzystory, zauważyłem że leżały tam duże, długie elektrolity (8)   Już miałem wychodzić. Ale wróciłem się, nie miały lutowanych nóg.  Patrze z bliska a to ELNA 20000uf.

Pytam się co to za kondy. A miały być do klienta, który od roku się nie zgłasza.  Da Pan 100zł i bierze.  No to wziąłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wie ktoś jak to się sprawuje we wzmacniaczu? Albo ogólnie podobne z Elny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Lipca 2021 przez zerob

[Piotr84]

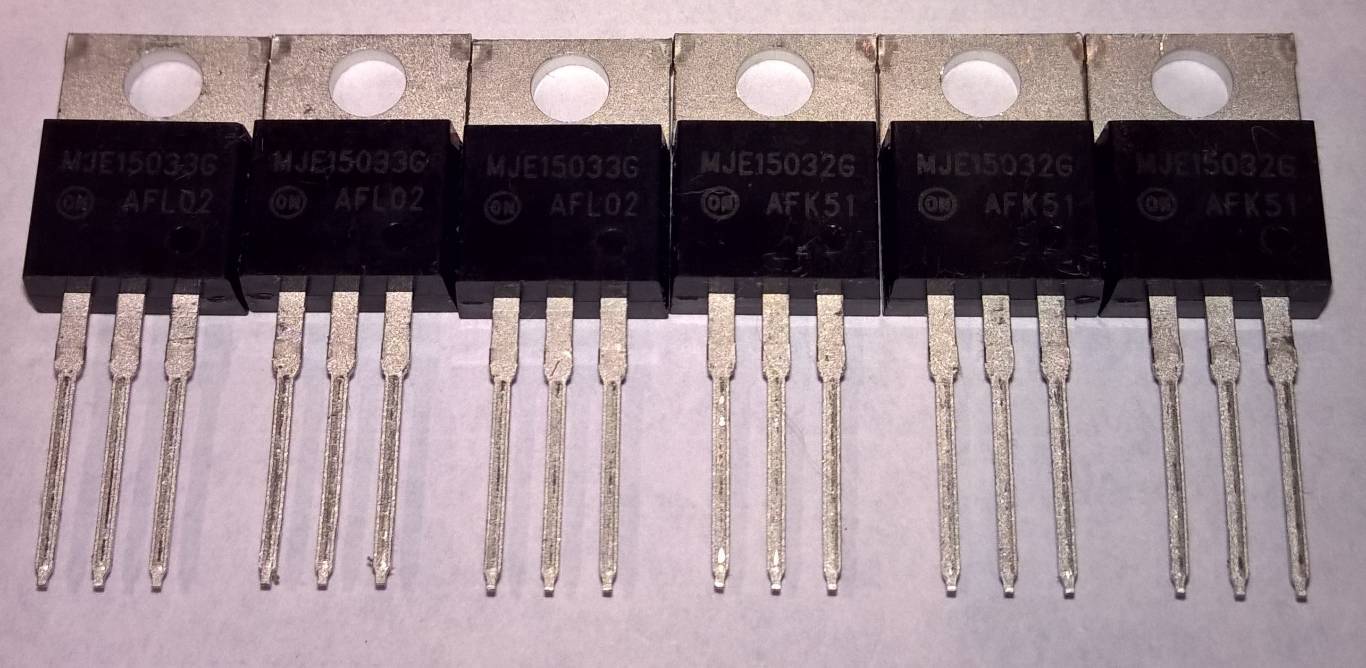

Ja posiadam takowe jak na zdjęciu, chyba z Mousera , na opakowaniu podane diffused in JP,  assembled CN.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli jest taka możliwość to warto najpierw uruchomić wzmacniacz z zasilacza laboratoryjnego z ustawionym ograniczeniem prądowym, tak by sprawdzić czy pracuje stabilnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

Słusznie radzisz, ale ja nie mam takiego specjalnego zasilacza. Mam laboratoryjny, ale nie taki co daje napięcia symetryczne i o poziomach 60V.

Myslę, że w tej sytuacji warto podłączyć uzwojenie sieciowe przez żarówkę, nie lutowac tranzystorów końcowych. Jak z resztą radziliście.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr84]

Ważna jest też pojemność filtrująca, w przypadku jak już naładujesz szyne DC zasilania mimo żarówki na pierwotnym to przy dużej pojemności filtrującej i tak można uszkodzić tranzystory. Sama energia zgromadzoną w kondensatorach do tego wystarczy. Trzeba zabezpieczyć szyne + i - od zasilania do płytki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

najważniejsze jest , by najpierw uruchomić samo pcb bez tranzystorów końcowych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

Właśnie powoli będę dążył do ponownego odpalenia układu.

Rezystory na płytce pomierzone i są Ok, ale te większe w obwodach tranzystorów średniej mocy. Przez te wartości mógł iść prąd, co by je przegrzał.  Tranzystory wylutowane wszystkie i sprawdzone.



Znajomy elektronik który wciągnął mnie w ten wzmacniacz, wylatuje dziś za granice na około dwa miesiące, także nie ukrywam, że teraz liczę na waszą pomoc forumowicze. 😃

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

zobaczcie na ten kit .... wygląda bardzo dobrze....



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

No wygląda ładnie i tyle.   Nie jest  bardzo dobrze,  bo to nie oryginalna konstrukcja płytki, a znowu wizja z Chin. Ścieżki nie za ciekawe. A elementy z Chin to też pewnie loteria.

Zaletą tylko tutaj, że zadbali o zabezpieczenie głośników na przekaźniku.  Płytka zrobiona pod okrągłe tranzystory starego typu, które ciężko dostać i drogie. A teraz ile zainwestować aby poparować? Bo w komplecie nic nie ma.



W dniu 5.07.2021 o 22:04, Piotr84 napisał:

 i tak można uszkodzić tranzystory.  Sama energia zgromadzoną w kondensatorach do tego wystarczy. Trzeba zabezpieczyć szyne + i - od zasilania do płytki.

 No właśnie jest ryzyko, dlatego wpadłem na pomysł. 😁

Przecież do naszej płytki dorobiliśmy stabilizacje napięć na elementach. Opcja osobnych zasilań z trafem do stopni wejściowych.

Mamy więc robione na zamówienie trafko do tej sekcji, dla dwóch kanałów, to jest dwukrotne 2x47V x0,5A.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Może by je wykorzystać do uruchomienia, a w filtracji dać tylko kondy po 100uF 200V? Takie mam. Chyba bez obciążenia napięcie główne nie siądzie, a mamy ochronę przed strzałem dużego prądu. Dobrze myślę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

nie przesadzajcie, płytki zupełnie ok

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

21 minut temu, Bogdan napisał:

nie przesadzajcie, płytki zupełnie ok

Jest też wersja z tranzystorami za 649,11 PLN.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

wiem, że oni robią czasami kaszankę , ale nie wmawiajmy sobie , że wśrod 1,5 miliarda pracowitych ludzi nie ma zdolnych elektroników ..... zmartwię niektórych , to Polacy nie są w stanie zaprojektować i zbudować zaawansowanej elektroniki jak np. nawet  przeciętny smartfon 😞

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[boguwoj]

Stare dobre żarówki w oprawkach ,220 lub230 Volt na 40 lub 60 Wat w szeregu zasilania szyny+ i druga szyny - minusowej.To całe zabezpieczenie jakie potrzebne jest do uruchamiania lub po naprawie końcówki.Przy włączeniu przez sekundę rozbłysną ,potem przygasną ,lub będą się lekko żarzyć jeśli wsz w porządku i z głośnika powinna popłynąć czysta muzyka.Jeśli coś nie tak ,będą świecić lekko i trzeba wyłączyć i szukać czemu płynie za duży prąd bo świecą.Z żarówkami w szeregu zasilań można pograć nawet głośno,porobić pomiary itd itp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

Godzinę temu, Bogdan napisał:

nie przesadzajcie, płytki zupełnie ok

W nie są ok, wygląd może ok. To ich projekt, podobny do Yba, ale kto wie jaki?  Ja już naciąłem się na chińskim Naimie. A znajomy elektronik na Accuphase i aż trzy razy na Krellu. Nawet schemat pozmieniali sobie. Wyleczyłem się z tej ściemy.

Tranzystory mocy częściowo działały, ale nie miały parametrów; malowanki.

Robią coś byle było, aby to wcisnąć zarobkowo.  Masz rację potrafią zrobić coś swojego i też dobrze, ale nie takie tanie zestawy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[panterka]

Myślę, że boją się kopiować coś dokładnie z powodu praw autorskich, dlatego zawsze coś zmieniają.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Lipca 2021 przez panterka

[McGyver]

25 minut temu, panterka napisał:

Myślę, że boją się kopiować coś dokładnie z powodu praw autorskich

Myślę że niczego się nie boją skoro tworzą bezczelne kopie i zamieszczają na nich kradzione logo.
Jeżeli robią coś inaczej niż w oryginale, to bardziej dlatego że tak im łatwiej i prościej.




Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

fejki elementów to poważny problem , ale na tych płytkach przyjanmniej te pasywne wyglądają uczciwie. tranzystory mam z sampli od Onsemi , więc nie rozważam nawet ich w komplecie. To prawda z tymi tanimi kitami , sam kupiłem "Goldmunda" , ale mam też całkiem  przyzwoitego Burr.... i Gr..... no i rewelacyjne płytki do lampowców i tuziny daców i innych kitow audio , które nie są złe. Niektóre klony Naima też ponoć udane , płytki do Krella ksa 50 super, a te niby accu czy inne duperele to faktycznie śmietnik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr84]

19 godzin temu, Bogdan napisał:

płytki do Krella ksa 50 super

Z tego co widziałem to zrobili bardzo dobra kopie 1:1 ale nie zamawiał bym poskładanego kitu ani takiego z elementami. Same płytki OK.

22 godziny temu, boguwoj napisał:

Stare dobre żarówki w oprawkach ,220 lub230 Volt na 40 lub 60 Wat w szeregu zasilania szyny+ i druga szyny - minusowej

To w zasadzie bardzo dobre rozwiązanie powinno zadziałać jak bezpiecznik PTC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

Z tym zabezpieczeniem dobry pomysł, sam też na samym początku wspominałem o żarówce. Ale pozostaje jeszcze ta energia w głównych kondensatorach, gdy się naładują. Może być boom.

Jednak, chyba zastosowanie trafa pomocniczego 40VA (zrobione na 80VA), które tutaj pokazałem do wzmacniacza też się sprawdzi. Bo napięcia będą ok bez obciążenia, a prąd nie pójdzie duży, jakby coś.  Od razu też siądzie napięcie, a transformator wyda sygnał.  Zabuczy zbyt obciążone.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[boguwoj]

39 minut temu, zerob napisał:

Z tym zabezpieczeniem dobry pomysł, sam też na samym początku wspominałem o żarówce. Ale pozostaje jeszcze ta energia w głównych kondensatorach

Mówiłeś o zarówce ale na pierwotnym trafa,a to zupełnie co inneg niż żarówki po głównych właśnie kondensatorach zasilacza.Kumasz ,ze one są w liniach zasilania po kondensatorach i ewentualnie przejmują na siebie uderzenie energii z tychże.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

Rzeczywiście, jeśli zastosuje po kondensatorach żarówki, to wtedy zmienia postać rzeczy.

Ale najpierw spróbuję z rozwiązań które mam pod ręką, czyli zasilnie z tym trafem ala 80VA(40VA).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

Mam pewien problem, uruchomiłem to małe trafo pomocnicze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )   Wstępnie tylko i trafo lekko buczy. Nie jest może głośne, ale słyszalne. W końcu to małe przecież trafo.

Czytałem kiepskie opinie o firmie. Ale, jak to możliwe żeby kilkukrotnie droższe w wersji Audio i zalewane mruczało bez obciążenia.  To w normie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

trafo buczące bez obciążenia to bubel

trafo buczące z obciążeniem poniżej znamionowego to bubel

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Lipca 2021 przez artw

[zerob]

No właśnie niepokoi mnie ze trochę buczy.

Jednak nie sądzę aby firma Toroid która wzięła prawie 3 razy tyle za trafo, względem  wykonania typowego tak pochodziła. Przecież traci wówczas klienta.  Piszą,  że stosują wyłącznie selekcjonowane materiały, zabezpieczają rdzeń i zalewa środek i testuje je. Głośne nie jest. Więc może tak robią, że rdzeń się podsyca?

Ktoś może z was zamawiał u nich male trafa w wersji "Audio plus" i napisze coś na ten temat?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

nie zamawiałem trafa audio supreme i nigdy nie zamówię.Bubel to bubel ,niezależnie od kasy jaką uda się wydoić z audiofila

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zerob]

Godzinę temu, artw napisał:

Bubel to bubel ,niezależnie od kasy jaką uda się wydoić z audiofila

Czyli uważasz, że opowieści firmy o przygotowywaniu rdzenia i dobieraniu skrupulatnie części do robienia trafa, testów,  to blef firmy?

Tylko celem "wydojenia" potrójnie kasy?

Fakt, że trochę buczy. Ale trafo jest inne; z czarną i połyskową folią.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

nie zamawiałem trafa audio supreme i nigdy nie zamówię.Bubel to bubel ,niezależnie od kasy jaką uda się wydoić z audiofila

Nie wiem jakim cudem więc ta firma ma dobre opinie na zagranicznym forum...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Nie pierwszy raz słyszę , że trafa z Toroidòw nie  zawsze spełniają oczekiwania. Sam kiedyś zamówiłem od nich mały toroid 2 x 12 V , miał być użyty do zasilania analoga w kompakcie , ale tak buczał , że nie nadawał się do niczego , co więcej wibracje było czuć dotykając obudowy CD. Przez wiele lat zamawiałem trafa Elti ,ale ostatnio spartolili uzwojenie i też burczało i tak mnie potraktowali, że dla zasady nie mogę ich polecić. W desperacji dopasowałem stare trafa Zatry z demontażu i teraz nic nie buczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Lipca 2021 przez Bogdan

[artw]

2 minuty temu, pataus napisał:

1 godzinę temu, artw napisał:

nie zamawiałem trafa audio supreme i nigdy nie zamówię.Bubel to bubel ,niezależnie od kasy jaką uda się wydoić z audiofila

Nie wiem jakim cudem więc ta firma ma dobre opinie na zagranicznym forum...

nie wiem jakim cudem ta firma mając tak dobre opinie na zagranicznym forum ( według wpisu kolegi - ja tego nie widziałem) , ma tak złe na rodzimych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

nie wiem jakim cudem ta firma mając tak dobre opinie na zagranicznym forum ( według wpisu kolegi - ja tego nie widziałem) , ma tak złe na rodzimych.

Dokładnie to mnie nurtuje.... Ja widziałem. Wielu użytkowników diyaudio.com poleca w Europie Toroidy.pl na równi z amerykańskimi Antek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
