Tania trawiarka płytek PCB

GraY100

Przez GraY100 ,
w DIY

 Udostępnij
Tematy

Rekomendowane odpowiedzi

GraY100 Uczeń

GraY100

Opublikowano
Opublikowano (edytowane)

Tania trawiarka płytek PCB

Trawiarki profesjonalne tanie nie są. Wymyśliłem więc tanią alternatywę, którą właśnie testuję.

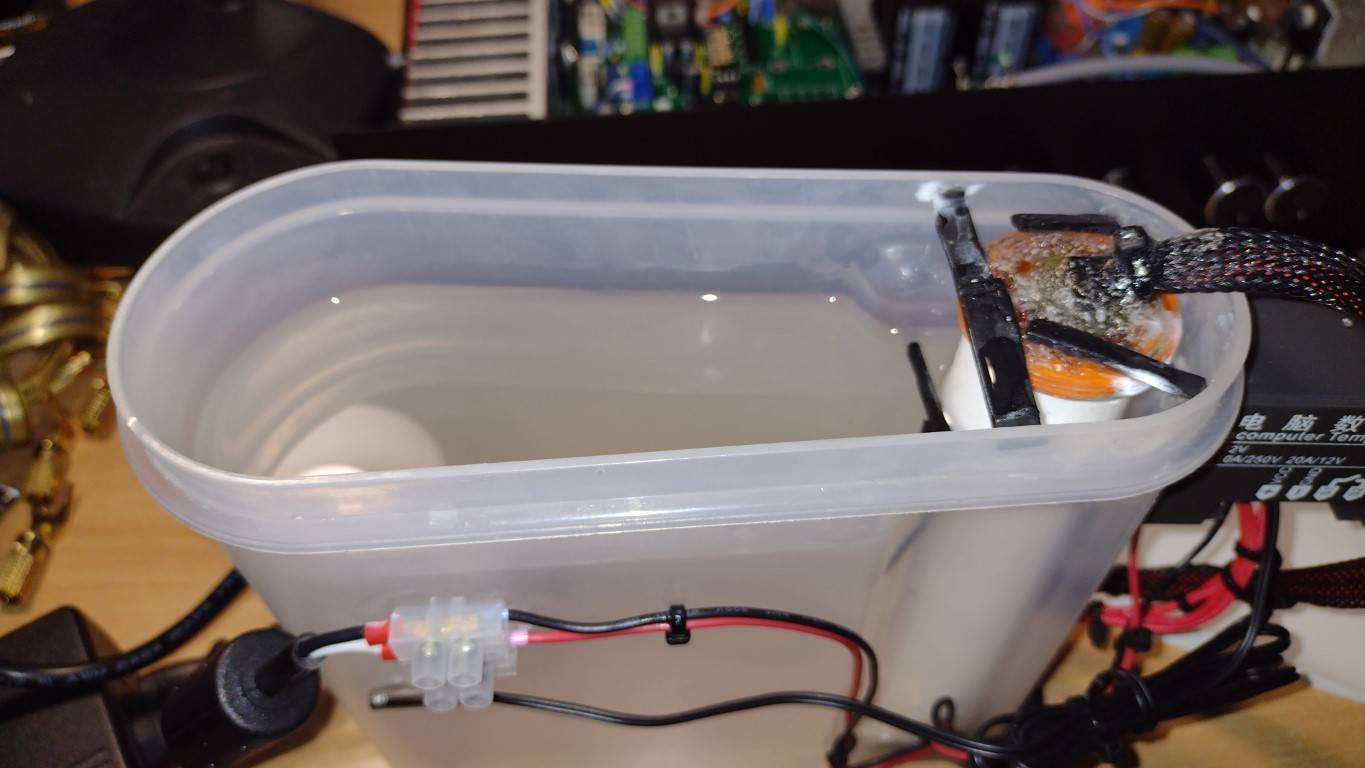

Grzałkę do trawiarki wykonałem z opakowania na tabletki musujące witaminy C z Lidla, mianowicie zakupiłem niewielką ilość nakrętek ocynkowanych M3 jako wypełniacz, oraz dwie grzałki do drukarek 3D o mocy 40 W 12V każda i wkleiłem je na różnych poziomach opakowania zasypując nakrętkami. Troszkę zalałem to klejem.

Potrzebny do tego projektu jest zasilacz 12V mój ma 8,5A. Mniejsze nie dawały rady.

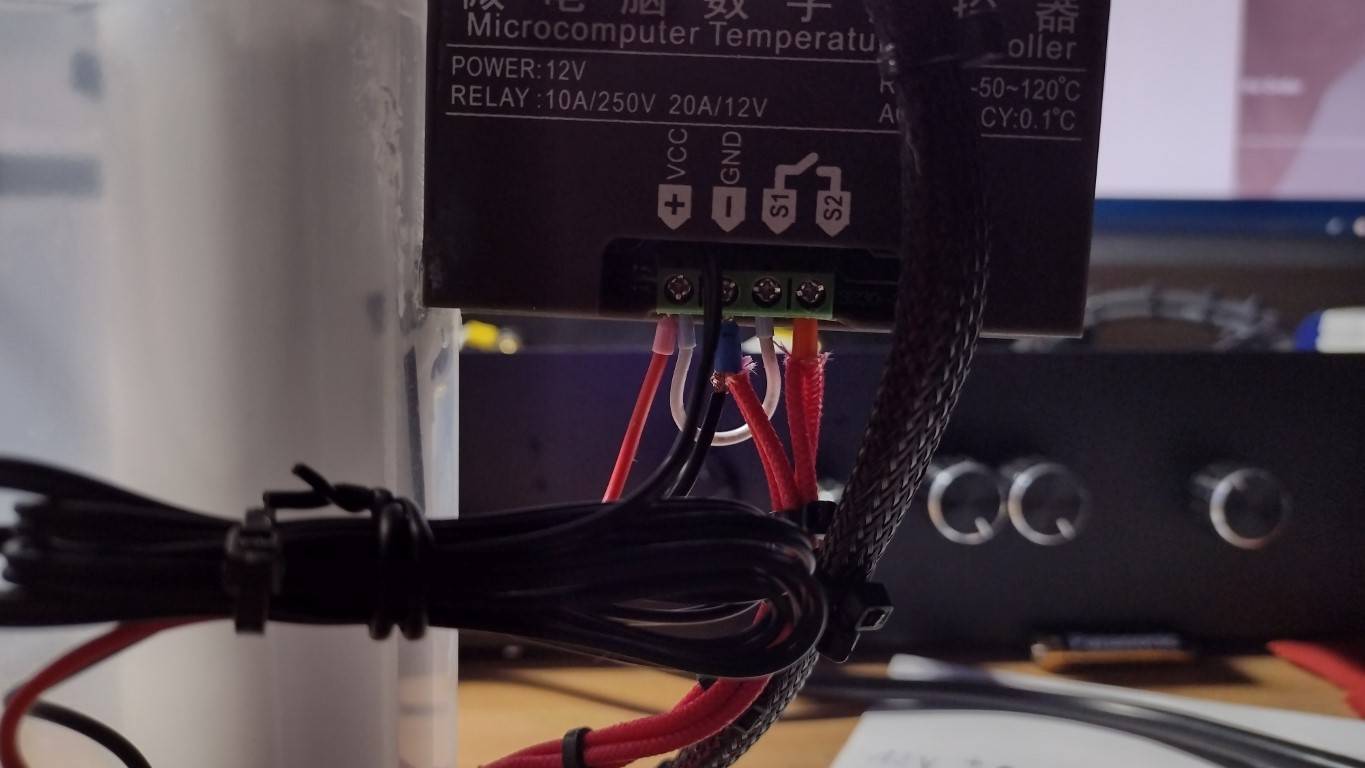

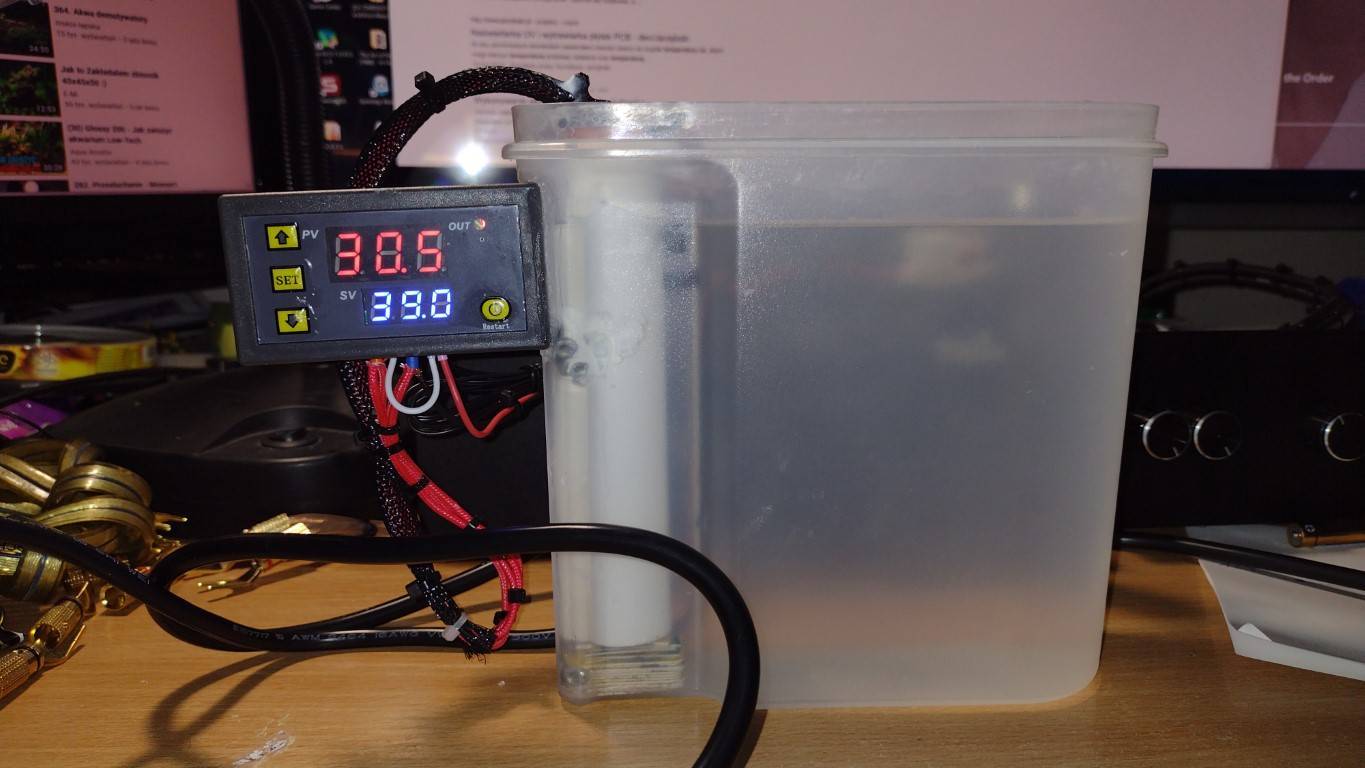

Sterownik / kontroler temperatury - użyłem: Regulator temperatury 12V od -50°C do 120°C W3230, ale myślę, że może być dowolny inny.

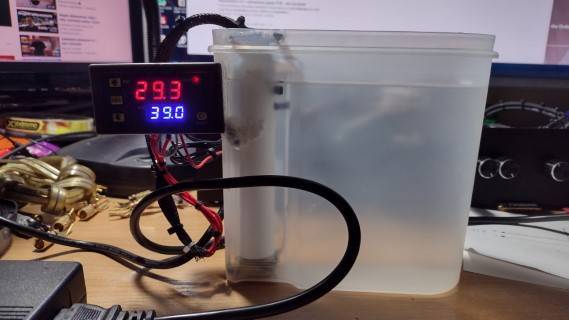

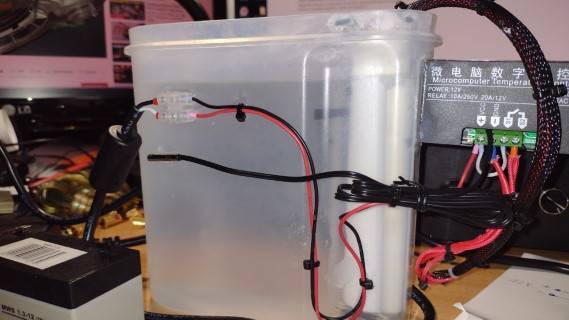

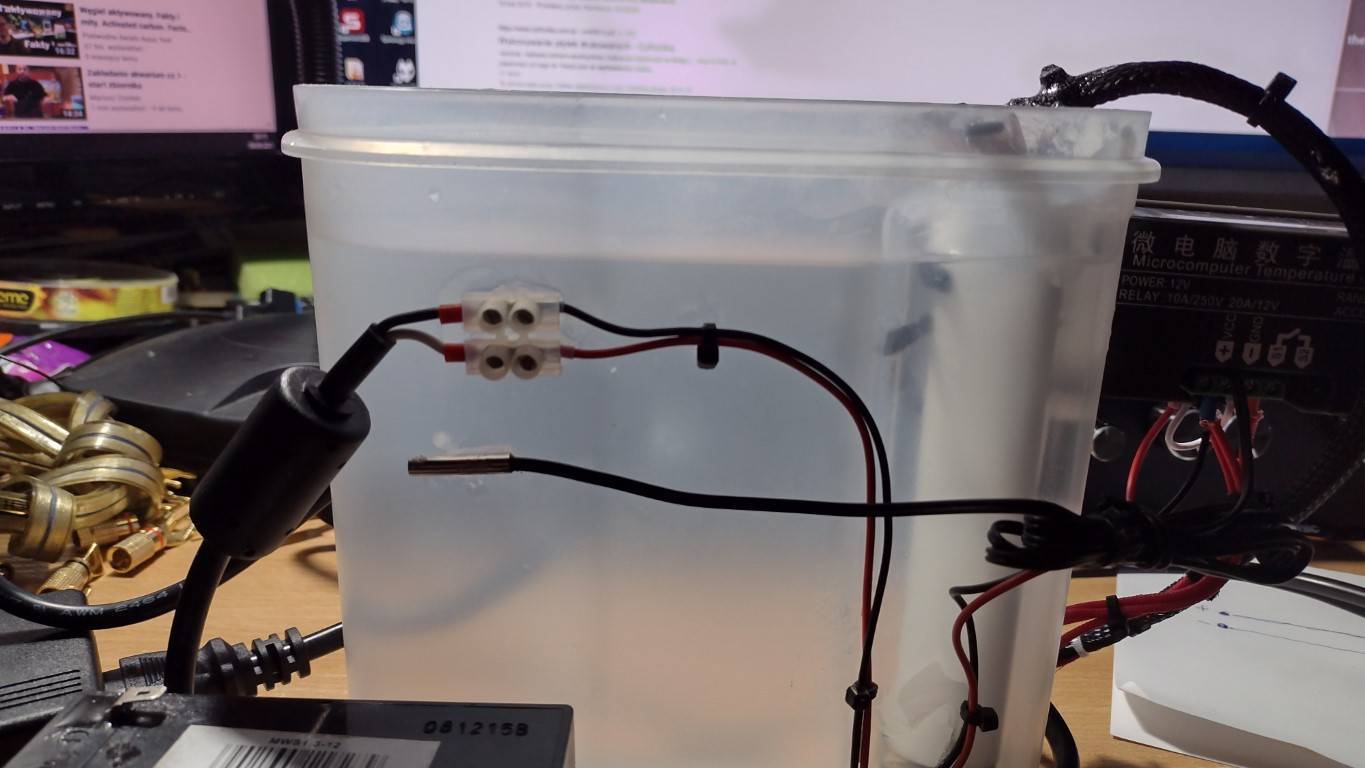

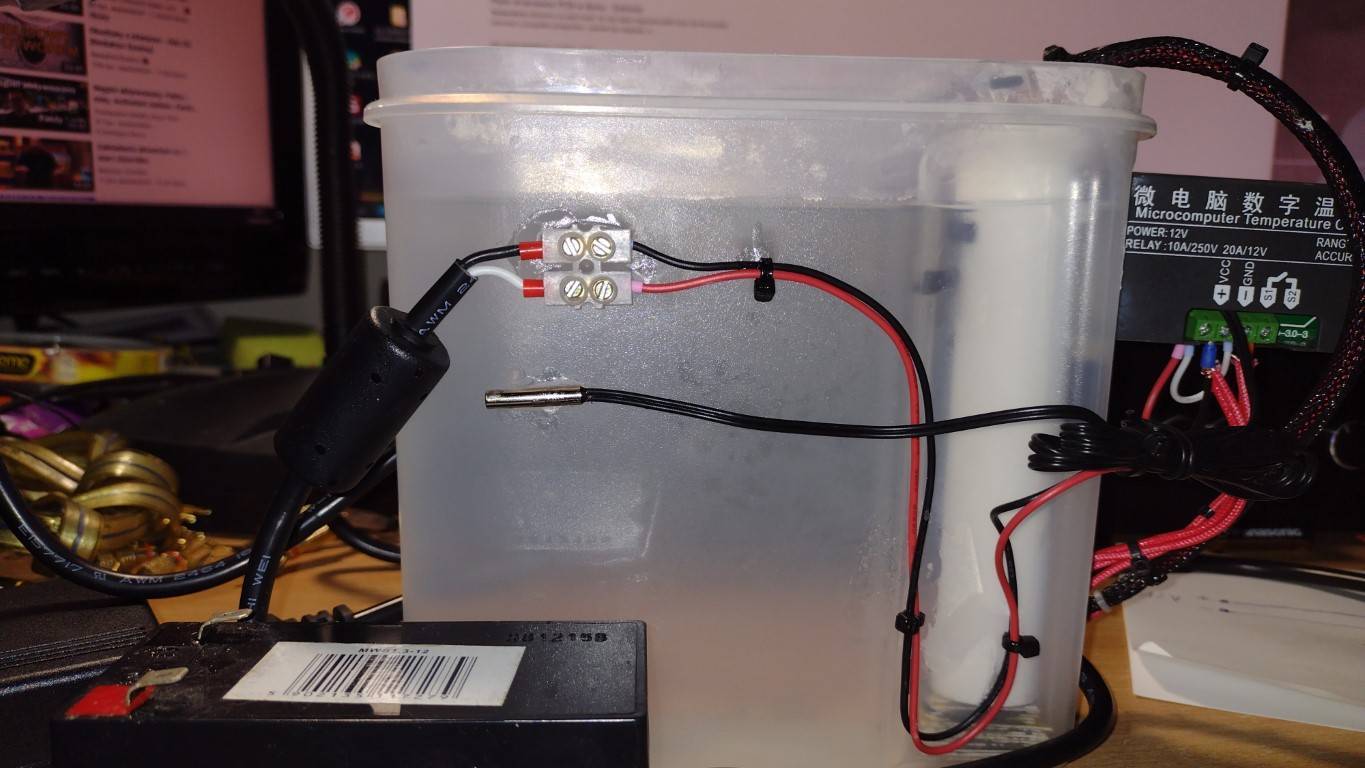

Wszystko zasilam bezpiecznym napięciem 12V. Grzałkę pokleiłem w celu zabezpieczenia przed kontaktem z kwasem. Przy temperaturze ok. 40 stopni płyn jest już dość gorący i mocno paruje. Warto więc pomyśleć o stałym zakryciu wieczkiem. Kontroler działa bardzo precyzyjnie. Myślę, że można będzie dzięki temu urządzeniu osiągnąć bardzo dobre rezultaty trawienia. Myślę też, że trzeba koniecznie dodać do tego delikatny napowietrzacz.
