PONOWNIE "Wzmacniacz 40W o małych zniekszt. TIM"

bodo_z · 19 Listopada 2022

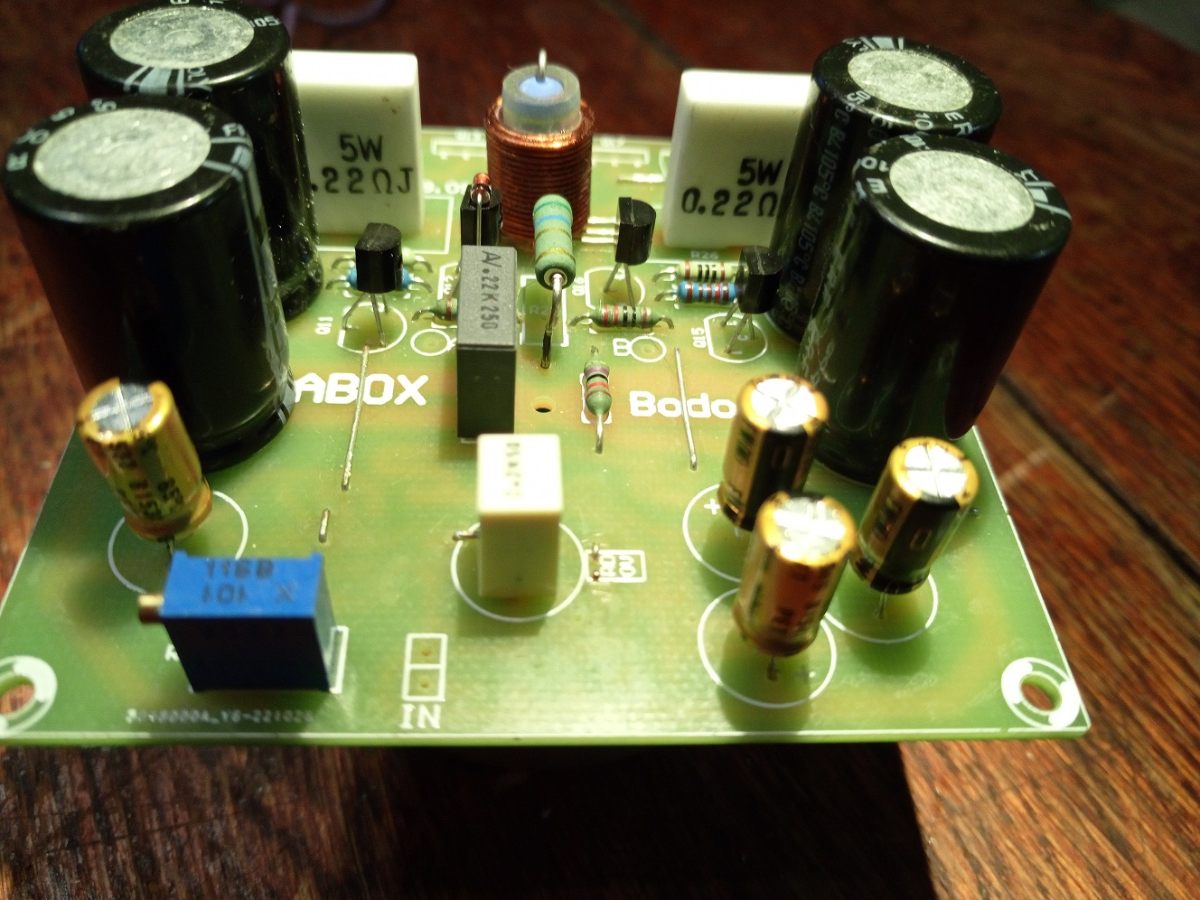

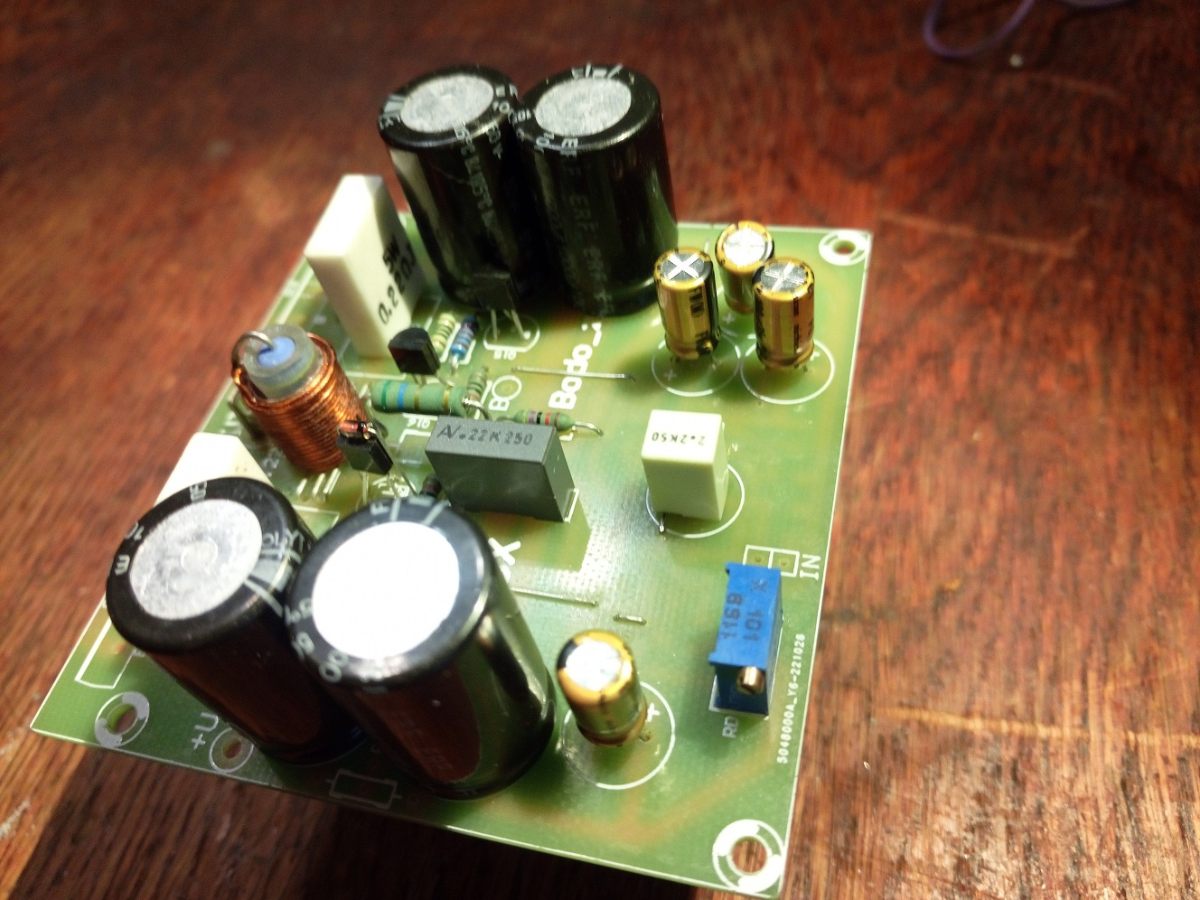

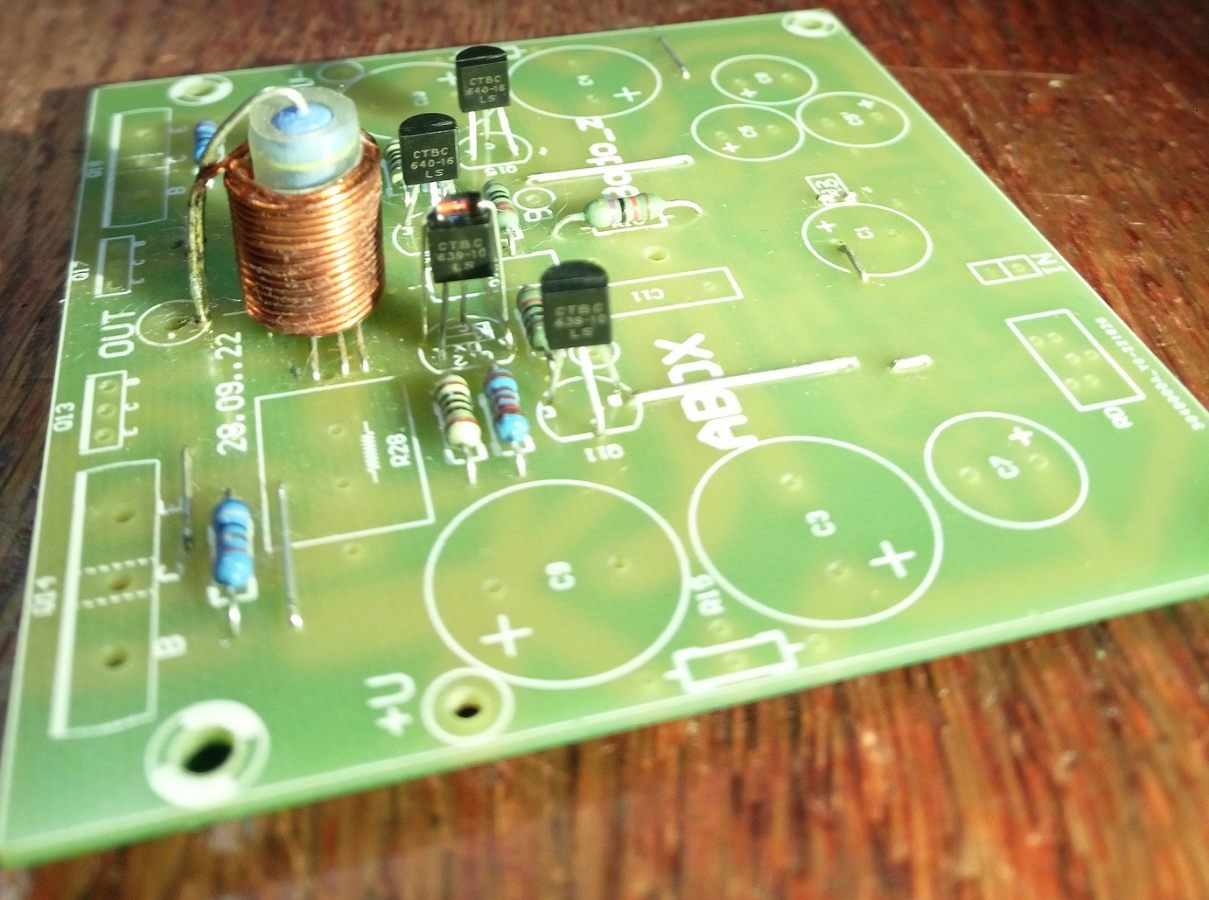

Dodaję schematy do pcb którą zamieściłem, wejścia odwracającego i nieodwracającego dla ułatwienia montażu
Pozdrawiam Bodo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Фома · 20 Listopada 2022

Witam,

można załapać się jeszcze na pcb?

bodo_z · 20 Listopada 2022

OMA-Na pw.

silver_sound · 21 Listopada 2022

kilkanaście latek temu też zrobiłem ten wzmacniacz, i praktycznie tyle samo mi służył..

Z ciekawości zastąpiłem go układem stopnia mocy firmy BOSE akustomatic, z powodu pozornie braku konieczności ustalania prądu spoczynkowego, by sprawdzić czy faktycznie nie ma zniekształceń skrośnych.

po odpaleniu najpierw opadła mi tzw.. szczęka, bo mimo braku układu ustalania prądu spoczynkowego, wzmacniacz nie drażni uszu skrośnymi, na oscyloskopie też ich nie ma, to gada moim zdaniem lepiej od poprzednika, to jst tego o czym tu deliberujecie.

Krzych 2 · 21 Listopada 2022

29 minut temu, silver_sound napisał:

po odpaleniu najpierw opadła mi tzw.. szczęka, bo mimo braku układu ustalania prądu spoczynkowego, wzmacniacz nie drażni uszu skrośnymi, na oscyloskopie też ich nie ma, to gada moim zdaniem lepiej od poprzednika, to jst tego o czym tu deliberujecie.

No to sie kolego pochwal jak to zrobiłeś.

silver_sound · 21 Listopada 2022

Chciałbym dodać, że jak znajdziecie w czeluściach netu ten schemat, to należy go nieco podrasować usuwając zbędne elementy na przykład służące do mutingu. jeś jesteście zainteresowani moge już po przeróbkach zapodać ten schemat, moge też zapodać foty gotowego sprawdzonego układu który testowałem

jk

Edytowane 21 Listopada 2022 przez silver_sound
poprawienie postu

silver_sound · 21 Listopada 2022

Moje zainteresowanie układem firmy BOSE wzbudziłfakt o którym pisałem poprzednio, oraz to że nie ma rozdzielenia w pętli ujemnego sprzężenia zwrotnego na składową zmiennoprądową i składową stałoprądową. moim zdaniem układ o którym zaczeliście tu dyskusje ma właśnie tą wade, a układ bose nie.

Krzych 2 · 21 Listopada 2022

26 minut temu, silver_sound napisał:

Chciałbym dodać, że jak znajdziecie w czeluściach netu ten schemat, to należy go nieco podrasować usuwając zbędne elementy na przykład służące do mutingu. jeś jesteście zainteresowani moge już po przeróbkach zapodać ten schemat, moge też zapodać foty gotowego sprawdzonego układu który testowałem

jk

Chcemy. Tak, tak.

silver_sound · 21 Listopada 2022

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

prosze nie zważać na ceny, już nie prowadze działalności gospodarczej

to nie jest oferta handlowa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bodo_z · 21 Listopada 2022

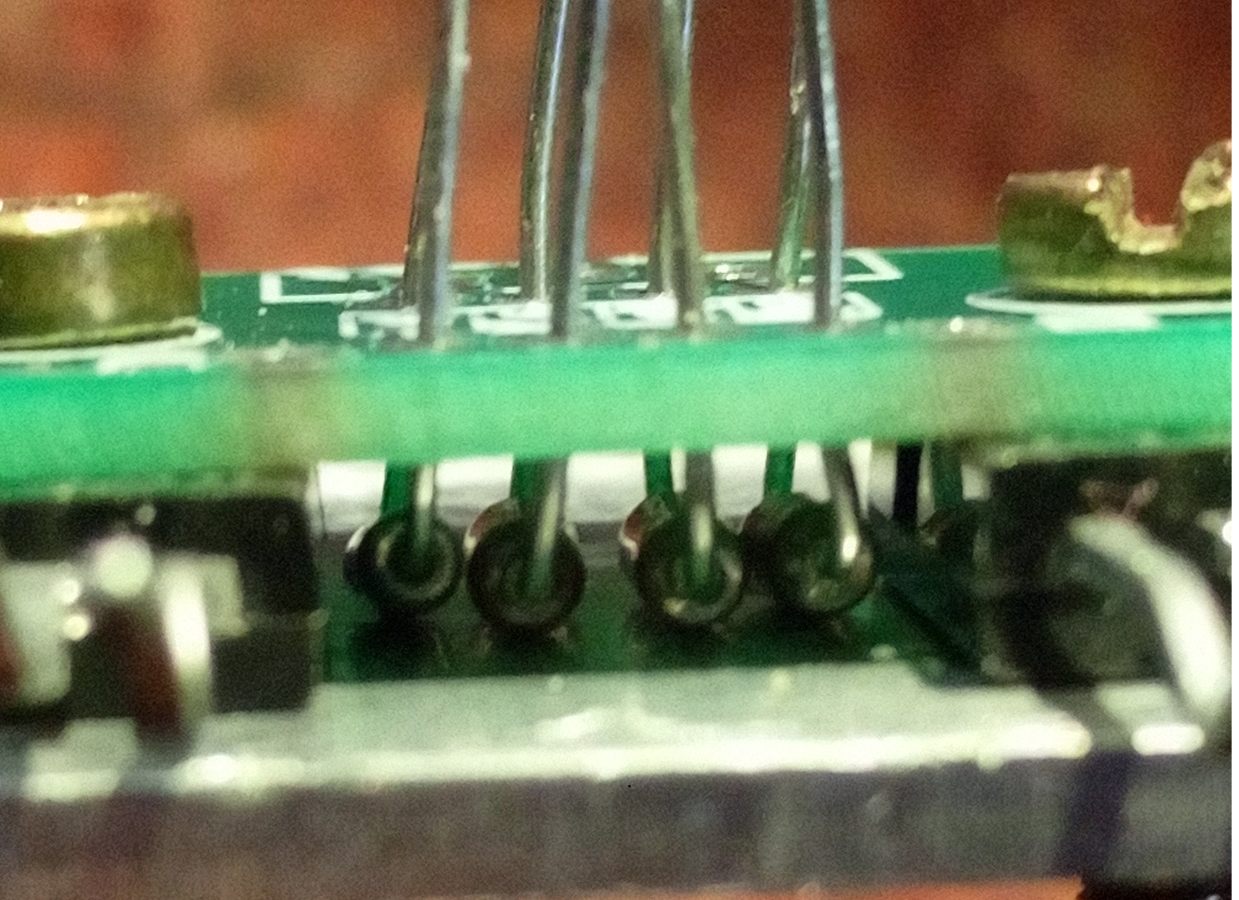

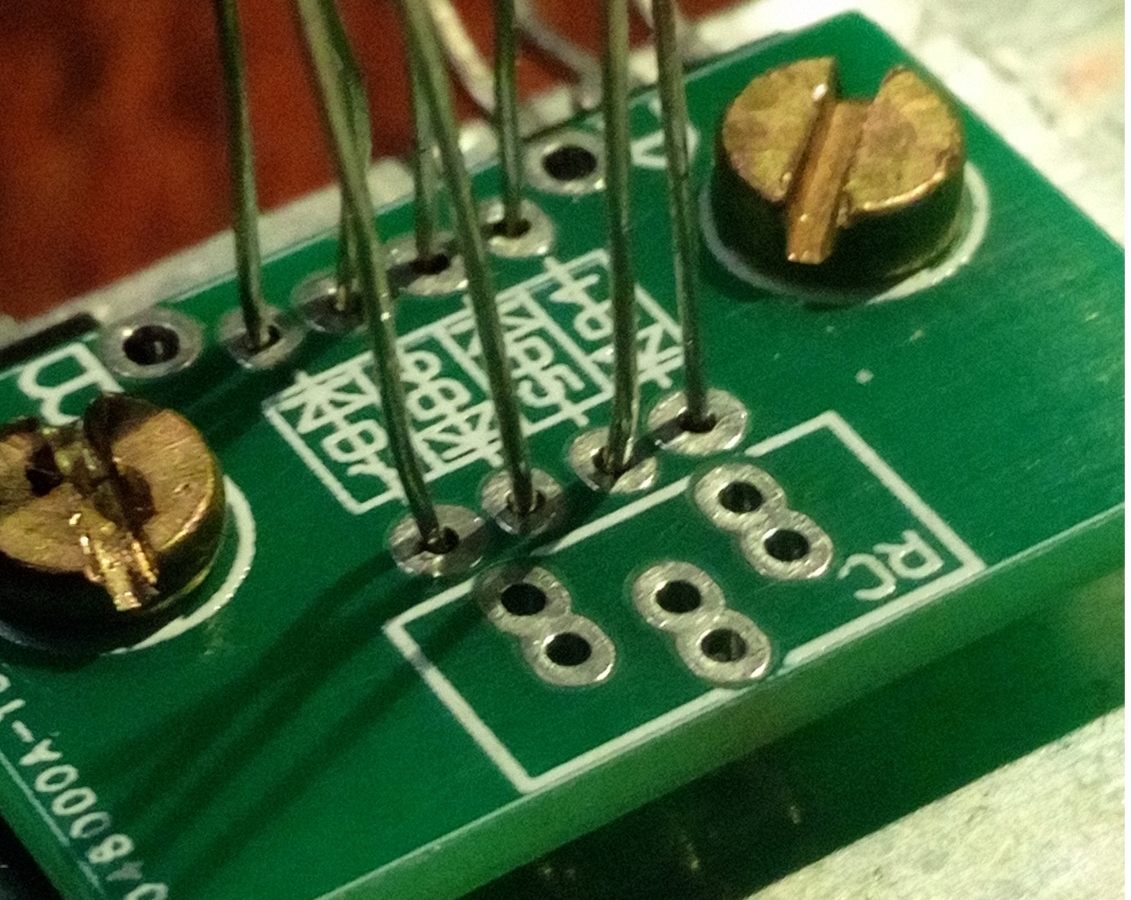

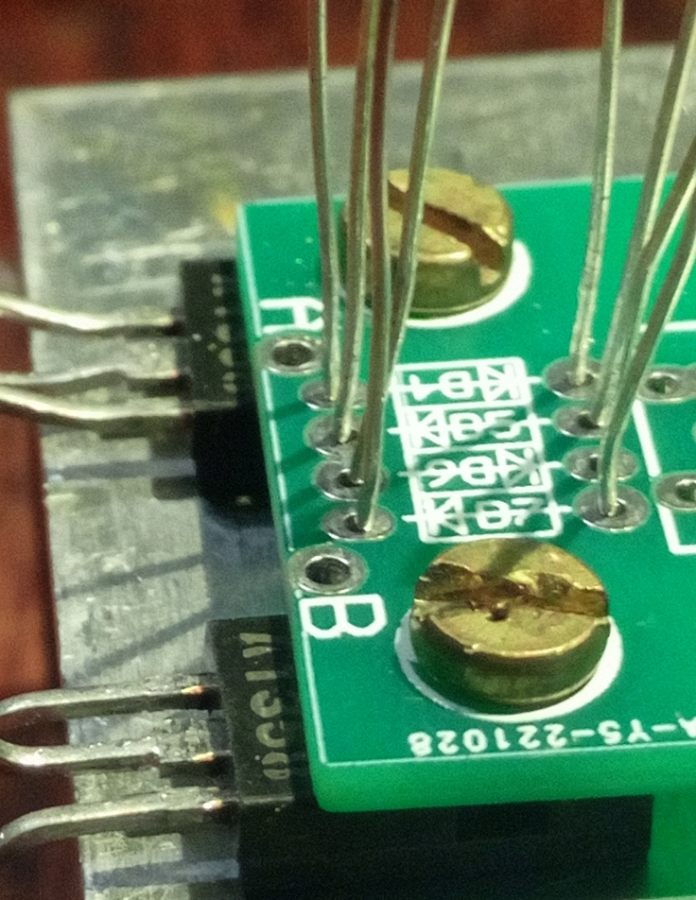

Obrazki jak montować diody na pcb biasu, płytka ma taki rozstaw otworów jak drajwery na pcb. i drajwery przykręcamy do radiatora z takim właśnie rozstawem. Po umieszczeniu diod jak widać, i dociśnięciu do radiatora szkłem lutujemy diody do płytki biasu. Pamiętać należy by użyć tranzystorów które użyjemy w wzmacniaczu, bo w zależności od producenta ich grubość się zmienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Krzych 2 · 21 Listopada 2022

1 godzinę temu, silver_sound napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

prosze nie zważać na ceny, już nie prowadze działalności gospodarczej

to nie jest oferta handlowa

No i?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 22 Listopada 2022

Przecież to aplikacja znana od początku istnienia wzmacniaczy operacyjnych. Można znaleźć w podręcznikach.

Rozwinięcie opisane precyzyjnie w "Reduktor Szumu" albo "RS Elektronika". Nie pamiętam dokładnie.

Krzych 2 · 22 Listopada 2022

1 godzinę temu, Grzegorz7 napisał:

Rozwinięcie opisane precyzyjnie w "Reduktor Szumu" albo "RS Elektronika". Nie pamiętam dokładnie

"Reduktor Szumu" bardzo podobny i szczerze mówiąc nie widzę tego kompletnie jak możnaby to z aboxem połączyć. Tu symetria, a tam jej nie ma. Dlatego napisałem " no i?" Zupełnie inna myśl konstruktorska.

Piotrek608 · 22 Listopada 2022

Ciekawostka, do tego nie ma rezystorów emiterowych, zobla, cewki na wyjściu coś, a'la denon pma757 z lat 80.

**Grzegorz7** · 22 Listopada 2022

Nie ma bo ich nie narysował.

silver_sound · 22 Listopada 2022

Zapewniam Was panowie że ten wzmacniacz wzorowany na układzie bose działa znakomicie, wykonałem ich dziesiątki.. Schemat z wartościami już macie, a ja mam nieco pcb jak z tego linku, i chętnym oddam za friko. płytki są testowe, zatem są tam małe błędy, ale nie dyskredytujące, bo jak widać na fotce wzmacniacz jest na takiej zmontowany.

Aby nie przeszkadzać w dyskusji nad meritum tego tematu, założe nowy temat do pogadania nad tym wzmacniaczem, którego schemat zapodałem

jk

**Grzegorz7** · 23 Listopada 2022

23 godziny temu, Grzegorz7 napisał:

Przecież to aplikacja znana od początku istnienia wzmacniaczy operacyjnych. Można znaleźć w podręcznikach.

Rozwinięcie opisane precyzyjnie w "Reduktor Szumu" albo "RS Elektronika". Nie pamiętam dokładnie.

Oto wyczerpujący filmik:

Edytowane 23 Listopada 2022 przez Grzegorz7

Krzych 2 · 23 Listopada 2022

Faktem jest, że wesja Reduktora jest uproszczona do bólu no i mosfety, inaczej poza zastosowaniem opampa jednak są różnice, ale ogólnie chwyt układowy -pomysł czy też idea analogiczna.

speaker_557 · 26 Listopada 2022

Witam Szanowne grono,

Ja mam pytanie z innej beczki, z racji tego że zbliża się okres długich ciemnych wieczorów chciałbym coś złożyć w domowym zaciszu i zastanawiam się właśnie nad ABOXem lub Rywalem GC. Czy ktoś z Was miał okazję porównać te dwa wzmacniacze? Z preferencji muzycznych to głównie muzyka rockowa i jazz. Aktualnie posiadam zestaw Yamaha A700 oraz kolumny Dali 104.

Z góry dzięki za sugestie, pozdrawiam.

terminus · 26 Listopada 2022

O rywalu zapomnij. To zupełne nieporozumienie. Że ktoś tak kiedyś nazwał, bez sensu.

Bogdan · 28 Listopada 2022

Rywal GC to moja nazwa , wymyślona gdy o GC było bardzo głośno. Ten wzmacniacz gra rewelacyjnie . Warto go zrobić na tranzystorach mocy , a nie na darlingtonach.

speaker_557 · 29 Listopada 2022

Właśnie biorę pod uwagę albo aboxa z tego wątku albo właśnie rywala GC na podwójnej parze wyjściowej z projektu bodo_z bodajże z 2014 roku. Oba projekty bardzo mi się podobają tylko ciężko zdecydować.

Bogdan · 29 Listopada 2022

RYWAL GC gra bardzo naturalnym , przestrzennym i szczegółowym brzmieniem ze słyszalnym każdym detalem , ale bez szorstkości czy natarczywości. 2 razy go odpalałem i za każdym razem byłem zachwycony. Warto go zrobić na dwóch parach tranzystorów mocy z nieco większym napięciem zasilania.

Krzych 2 · 30 Listopada 2022

9 godzin temu, Bogdan napisał:

RYWAL GC gra bardzo naturalnym , przestrzennym i szczegółowym brzmieniem ze słyszalnym każdym detalem , ale bez szorstkości czy natarczywości. 2 razy go odpalałem i za każdym razem byłem zachwycony. Warto go zrobić na dwóch parach tranzystorów mocy z nieco większym napięciem zasilania.

Ale nie słuchasz go na codzień, czyli wady ma jakieś. Opisz, zapodaj schemat itp

Bogdan · 30 Listopada 2022

obydwa razy go uwaliłem - pierwszy raz wadliwe były tulejki izolacyjne i zbyt mały radiator , za drugi razem dałem zasilanie 2 x 45 v na jednej parze darlingtonów i katowałem na 4 Ohmowych Dali Grandach i też przedobrzyłem 🙂

Dlatego oryginalny schemat , ale wtedy zasilanie 2 x 30V !

A najlepiej dwie pary tranzystorów mocy i wtedy można podnieść zasilane - granie jest znakomite ,

acha BC639/40 tylko w wersji oryginalnej , a wzmocniona wymaga Trazystorów conajmniej TO126 z radiatorem.

Jednak nie psujmy tego wątku innymi tematami 🙂

Krzych 2 · 30 Listopada 2022

1 godzinę temu, Bogdan napisał:

Jednak nie psujmy tego wątku innymi tematami 🙂

Racja. Tym bardziej, że konstrukcja ćwiczona przez kol. Bodo_z jest dopracowana, przetestowana, a pcb testowane przez lata też optymalne. Teraźniejsza wersja mieszana trzyma się założeń i mało prawdopodobne żeby były problemy.

Warto to złozyć, slucham już dluższy czas i podoba się dalej. Najwaźniejsze wzmacniacz nie wybrzydza gra kazdy gatunek dobrze u mnie nie wykłada się na metalu, Rammstein brzmi całkiem calkiem, a jak się zapoda coś dobrze nagranego no to jest bajka, ale bez efekciarstwa , pastelowo i przyjemnie.

namor · 30 Listopada 2022

nie chcę robić "off topicu" w tym ciekawym wątku, ale jak już się pojawił temat "rywala GC" to może @Bogdan byś "zapodał" schemat lub źródło, bo forumowa wyszukiwarka jest "słaba" i nic nie "wyrzuca"

bodo_z · 30 Listopada 2022

2 godziny temu, namor napisał:

nie chcę robić "off topicu" w tym ciekawym wątku, ale jak już się pojawił temat "rywala GC" to może @Bogdan byś "zapodał" schemat lub źródło, bo forumowa wyszukiwarka jest "słaba" i nic nie "wyrzuca"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) to
To jest link do wątku, na 20 podstronie jest ostatnia wersja prasowanki, na wcześniejszych jest schemat i ułożenie elementów, niestety dwa linki nie działają i tylko to odszukałem.
Schemat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam Bodo_z
