Wyminana Clock'a w Cambridge CXC na MuzgAudio

[krzysztof.filipak]

Witam wszystkich serdecznie,

Od kilku lat posiadam transport Cambridga CXC i po ostatnich zmiana w torze audio zauważyłem, że nie tak dobrze gra jak wcześniej. Zachęcony opiniami na temat wymiany kwarcu na niskoszumowy zegar produkcji @Muzg przygotowuje się do tematu. W CXC znajduje się osławiony Servo S3, więc sięgnąłem piękne pudełeczko i mam płytkę, na której jest kwarc do wymiany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oprócz kwarcu co jeszcze trzeba wylutować i do którego pinu należy przylutować sygnał z płytki @Muzg.

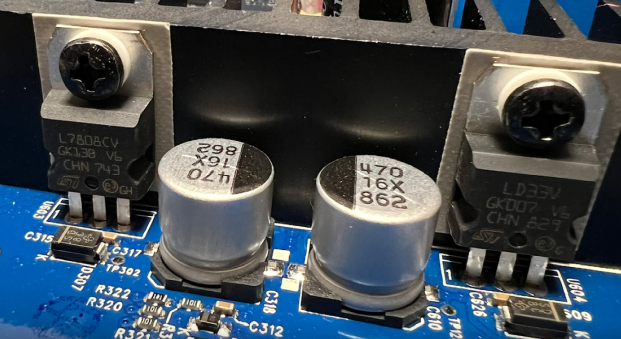

Zastanawiam się też na wymianą stabilizatorów na płycie servo:

oraz na zasilaczu L7805ACV.

Możecie koledzy zasugerować co przyniesie największą korzyść na jakości dźwięku.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Jeśli używasz go już kilka lat, to wymień od razu te kondensatory 470uf. Oryginalnie są bardzo niskiej jakości i potrafią paść nagle, co powoduje problemy z czytaniem.

Co do zmiany clock'a, to był bym ostrożny. Nie koniecznie zmiany mogą pójść w oczekiwanym kierunku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafa]

14 godzin temu, krzysztof.filipak napisał:

Oprócz kwarcu co jeszcze trzeba wylutować i do którego pinu należy przylutować sygnał z płytki @Muzg.

Zastanawiam się też na wymianą stabilizatorów na płycie servo:

Do nozki na koncu napisow bedzie ok.

Wymiana stabilizatorow to dobry pomysl. Cambridge od lat stosuje bardzo slabe zasilanie ukladow.

Zacznij od regulatorow. Jest duzo na rynku odpowidnikow 78XX zrobionych na tranzystorze i elementach dyskretnych. MuzgAudio tez takie ma.

Ale zegar tez bym wymienil. Tylko lepiej stopniowo bo bedziesz mogl sladzic charakter zmian.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

14 godzin temu, Tomek 1685 napisał:

Jeśli używasz go już kilka lat, to wymień od razu te kondensatory 470uf. Oryginalnie są bardzo niskiej jakości i potrafią paść nagle, co powoduje problemy z czytaniem.

Co do zmiany clock'a, to był bym ostrożny. Nie koniecznie zmiany mogą pójść w oczekiwanym kierunku.

Zamówiłem na eBayu moduł wyjściowy al'a Wadia i zasilacz do niego u @Muzg. Z Chin to miesiąc niewyjęty przesyłka będzie wędrować, więc mam czas na przygotowania.

@Tomek 1685 jakie masz na myśli kondensatory do podmiany za te obecne 470uF/16V.

Co do stabilizatorów, o których pisze kolega @rafa to @Muzg ma w sklepie dyskretne LDO TPS7A4700, bardzo je na stronie zachwala, więc może się skuszę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

TPS7A4700 to scalak nie układ dyskretny.

Kondensatory wstaw o tej samej wartości i takie jakie tam wejdą. Gdy moje padły wstawiłem Panasonic FC/nie smd "na leżąco". Działa jak nowy. Uważaj wylutowując te smd bo ścieżki na PCB są bardzo delikatne i łatwo się odklejają od laminatu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

31 minut temu, Tomek 1685 napisał:

TPS7A4700 to scalak nie układ dyskretny.

Kondensatory wstaw o tej samej wartości i takie jakie tam wejdą. Gdy moje padły wstawiłem Panasonic FC/nie smd "na leżąco". Działa jak nowy. Uważaj wylutowując te smd bo ścieżki na PCB są bardzo delikatne i łatwo się odklejają od laminatu.

To może ten:

Stabilizator szeregowy dyskretny | MuzgAUDIO

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Trudno gdybać, który stabilizator sprawdzi się w CXC, którego wpływ będzie Ci odpowiadał sonicznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafa]

41 minut temu, krzysztof.filipak napisał:

To może ten:

Stabilizator szeregowy dyskretny | MuzgAUDIO

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  Jak najbardziej.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Określ jaki pobór prądu jest na tych 5v stabilizatorach i pod tym kątem dobierz odpowiedni układ Muzga.

Zobacz  jakie napięcia i prądy są na odczepach transformatora.

Może da się zastosować dodatkowy stopień stabilizacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Lutego 2022 przez krzysieks_2007

[lete]

Jesteś pewien, że za zmianę brzmienia u Ciebie odpowiada transport? Jeżeli konfiguracja systemu uległa istotnym zmianom (wzmacniacz, kolumny, dac?), to możliwe, że to nie transport jest tym elementem, któremu trzeba poświęcić większą uwagę. Co się zmieniło w systemie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

Zmianie nie uległy głośniki. Najpierw za NADa C658 przyszedł preamp Pro-ject RS2 Digital i pracował z końcówką Emotivi XPA2 gen3 jednak Emotivia. Streamer to Lumin U1mini.

W tej konfiguracji Emotivia zbyła zbyt ostra i bez barwy, zatem zacząłem poszukiwać innej końcówki, aż spasowała się Unisona Unico DM.

Ogólnie system zyskał na jakości w całym paśmie, barwa, szczegóły, różnicowanie basu. To kierunek, który oczekiwałem.

Jakość dźwięku z CXC również przy tej zmianie zyskała, ale najmniej. Stąd też CXC jest oskarżonym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lete]

Co do zegara, to on musi być osobno zasilany - wiesz o tym, tak? Czyli trzeba od Muzg'a kupić jeszcze transformator, który wbudowujesz i wpinasz osobnym kablem pod gniazdo 220V.

Ja akurat swego czasu zdecydowałem się na kompleksowy mod dac'a - Xindak DAC-9. Modyfikowałem wszystko, jak leci, a potem dopiero słuchałem 🙂 Efekt był taki, że ten Xindak zagrał bardziej analogowo i naturalnie od posiadanego obecnie przeze mnie Mytek Stereo 192 DSD. Czyli jak się bawić, to na całego 😉

Żałuję, że go sprzedałem... 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lete]

"Grzebałem" też w odtwarzaczu CD - popularnym tutaj Pioneer PD-30AE. Wymiana stabilizatorów na Muzg'i, odcięcie wyjścia słuchawkowego, wymiana wszystkich kondensatorów (polecam w zasilaniu Panasonic FM, zamiast FC), wymiana mostków/diód, etc. Efekt? Gra, ale czy lepiej od transportu opartego na plikach i Daphlie (PC)? Raczej nie... 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Lutego 2022 przez lete

[krzysztof.filipak]

3 minuty temu, lete napisał:

"Grzebałem" też w odtwarzaczu CD - popularnym tutaj Pioneer PD-30AE. Wymiana stabilizatorów na Muzg'i, odcięcie wyjścia słuchawkowego, wymiana wszystkich kondensatorów (polecam w zasilaniu Panasonic FM, zamiast FC), wymiana mostków/diód, etc. Efekt? Gra, ale czy lepiej od transportu opartego na plikach i Daphlie (PC)? Raczej nie... 😉

Dlatego też zadaje sobie i Wam pytanie. Czy to nie tylko trochę roboty i wydatki. Zdaję sobie sprawę, że transport to nie DAC i bez sprawdzonej modyfikacji może okazać się, że efekt jest mizerny.

Nie miałem nigdy wysoko klasyfikowanego CD czy transportu, a odsłuch w salonie to nie to samo. Jeśli CXC wystawiłbym na sprzedaż to pytanie czym go zastąpić. Jeśli pójdę w Pro-Jecta to model RS2 T z klapką podnoszoną do góry co mnie jakoś zniechęca. Z kolei, aby przypasować wzorniczo to Unison nie ma transportów, aczkolwiek modele Unico UNO czy DUO są dobrze recenzowane (chociaż ostatnio sam dobre recenzje się pojawiają).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lete]

Chyba prościej będzie sprzedać CXC i potestować inne opcje - nie ma innej rady, aniżeli posłuchać u siebie, jak jest możliwość.

Gdybym miał obstawiać, to zainteresowałbym się Atoll'em CD100 Signature:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

14 minut temu, lete napisał:

Chyba prościej będzie sprzedać CXC i potestować inne opcje - nie ma innej rady, aniżeli posłuchać u siebie, jak jest możliwość.

Gdybym miał obstawiać, to zainteresowałbym się Atoll'em CD100 Signature:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Z tego co wyczytałem i wypatrzyłem to w środku jest napęd TEACa, rozdzielone zasilanie. W ofercie Atolla jest też wersja DR100, DR200 jako czysty transport. Ciekaw jestem co tam jest w środku, czy tylko wyciągnięta jest sekcja analogowa czy wprowadzono jakieś ulepszenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lete]

Trzeba posłuchać i ocenić. Wydaje mi się, że szkoda by było CXC modyfikować - nie wiadomo, co z tego wyjdzie. Ja kupiłem tani, sprawdzony transport Pioneer PD-30AE, który miał dobre opinie i potwierdzony potencjał do modyfikacji, a przede wszystkim... kosztował (nowy) 1200 zł... Więc bez żalu go "prułem"...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

Też mam takie odczucia. Rozmawiam z Na Temat Audio i może będę miał na wypożyczenie Cyrusa CDt lub CD XR sygnature. Ponoć Cyrusy grają bardziej średnicą, więc może dadzą mi to czego oczekuję, a mojego CXC oszczędzę i go nie spruje 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Wiki]

Niedawno kolega wstawił sobie taki zegar od Muzga do transportu Audiolab CDT.
Zmiany na korzyść, moim zdaniem, jak na transport bardzo duże.
Poprawiło się wszystko. Więc myślę, że w tym Twoim będzie podobnie. Polecam.

5 godzin temu, lete napisał:

"Grzebałem" też w odtwarzaczu CD - popularnym tutaj Pioneer PD-30AE. Wymiana stabilizatorów na Muzg'i, odcięcie wyjścia słuchawkowego, wymiana wszystkich kondensatorów (polecam w zasilaniu Panasonic FM, zamiast FC), wymiana mostków/diód, etc. Efekt? Gra, ale czy lepiej od transportu opartego na plikach i Daphlie (PC)? Raczej nie... 😉

Inny mój kolega też robił ten CD jako transport.
Najwięcej zmian dało odcięcie całego toru analogowego (włącznie z torem słuchawkowym), zegar + zasilacz od Muzga i jeszcze jakiś zasilacz dołożył od Muzga do części cyfrowej (szczegółów nie znam).

Bardzo fajny wyszedł z tego transport.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

Dziś dojechał na testy Cyrus CD XT Sygnature. Zupełnie odmienne brzmienie od CXC, piękna średnica, barwny bas, a to tylko transport CD. Co ciekawe DAC rozpoznaje długość słowa bitowego na 24, tak na Cyrusie ma być?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lete]

8 godzin temu, krzysztof.filipak napisał:

Dziś dojechał na testy Cyrus CD XT Sygnature. Zupełnie odmienne brzmienie od CXC, piękna średnica, barwny bas, a to tylko transport CD. Co ciekawe DAC rozpoznaje długość słowa bitowego na 24, tak na Cyrusie ma być?

Moze masz upsampling 24-bit. Zobacz w instrukcji 🙂

Poza tym, jak dostales cene promo za nowy ponizej 6k, to chyba warto.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

1 godzinę temu, lete napisał:

Moze masz upsampling 24-bit. Zobacz w instrukcji 🙂

Poza tym, jak dostales cene promo za nowy ponizej 6k, to chyba warto.

Nie ma upsamplingu w CD XT, to jednak jest pikuś, bo wyświetlaną wartością bitów nie gra. Martwi mnie kwestia problemów z odczytem (raczej przeskakiwaniem) na niektórych płytach. Jeśli mam idealną płytę to idzie dobrze, natomiast mam kilkanaście wydawnictw z tekturowych opakowania i niektóre mają lekkie smugi od papieru. CXC nie ma z tym najmniejszego problemu, a Cyrus grymasi.

W mojej ocenie nawet najlepszy dźwięk straci jak odtwarzacz będzie przeskakiwał po utworze, wtedy nici z przyjemności słuchania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Transport może mieć wadę fabryczną.Bierzesz płytę z którą sobie nie radzi transport do sklepu i sprawdzasz na innym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

W dniu 27.02.2022 o 01:34, wojkubi napisał:

Transport może mieć wadę fabryczną.Bierzesz płytę z którą sobie nie radzi transport do sklepu i sprawdzasz na innym.

Transport odesłałem. Te modele tak mają z uwagi na sposób czytania płyty i braku interpolacji uszkodzonych danych nawet lekko porysowana płyta może być przyczyną kłopotów z odczytem.

Algorytm Cyrus poprawił w nowej linii transportów CDt-XR jednak również brzmieniowo zaszły zmiany w kierunku większej równowagi i złagodzenia maniery grania średnicowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysztof.filipak]

Zaprzyjaźniam się z Audiolabem 6000CDT, Cambridge CXC bez żadnych modów szuka nowego właściciela.

Dziękuję Wszystkim za pomoc w przemyśleniach i rozważaniach i nakierowanie na właściwe tory. Czasem lepiej się zastanowić i porozmawiać, a nie od razu ciąć :).



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Marca 2022 przez krzysztof.filipak
Dodanie podziękowań Forumowiczom
