Składający daca....zróbcie sobie przerwę i.....

[OLES]

1 minutę temu, (nie)przecietniak napisał:

MS8416 - Zamiennik CS8416

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ciężka sprawa chyba będzie - piny są bardzo cienkie i blisko siebie a grubość sondy dosyć duża, tak że troche się obawiam.

Sprawdź najpierw zworki jak pisałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[(nie)przecietniak]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

1 minutę temu, OLES napisał:

Sprawdź najpierw zworki jak pisałem.

Ok, to troche potrwa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Nie widze żadnych zworek do konfiguracji. Musisz jakoś pomierzyć napięcia o których pisałem. Niczego raczej nie popsujesz ew. zwarciem z sąsiednią nóżką. Zrób jeszcze zdjęcie rezystora konwersji bo nie mogę odczytać wartości.

[OLES]

7 minut temu, frobek napisał:

Nie widze żadnych zworek do konfiguracji. Musisz jakoś pomierzyć napięcia o których pisałem. Niczego raczej nie popsujesz ew. zwarciem z sąsiednią nóżką. Zrób jeszcze zdjęcie rezystora konwersji bo nie mogę odczytać wartości.

Cofni się o parę stron.

Pełniejszy obraz będzie.

[(nie)przecietniak]

4 minuty temu, frobek napisał:

Nie widze żadnych zworek do konfiguracji. Musisz jakoś pomierzyć napięcia o których pisałem. Niczego raczej nie popsujesz ew. zwarciem z sąsiednią nóżką. Zrób jeszcze zdjęcie rezystora konwersji bo nie mogę odczytać wartości.

Są zworki  (lutownicze) - ale nie do odbornika - zdjęcie  i omawianie tej kwestii - kilkanaście wpisów wcześniej.

W tym wątku - niedawno - Koledzy już ustalili, że konwersja nie jest na rezystorze (takie były podejrzenia wcześniej) - a jesli chodzi o ten rezystor tuż za daciem jednym i drugim - to ustalone zostało też już wcześniej, że jest to 4.7K

[OLES]

4 minuty temu, OLES napisał:

Cofni się o parę stron.

Pełniejszy obraz będzie.

Z tego co widzę piny 18 i 19 są zwarte. Więc jet albo wyrównanie di lewą lub prawa. Teraz tylko czy wiszą na H czy L.

Można zmierzyć.

@(nie)przecietniak

Ten pomiar możesz wykonać,  między piny końcówkę,  bo i tak są zwarte i wykonać pomiar napięcia do masy.

Edytowane 7 Czerwca 2023 przez OLES

[(nie)przecietniak]

6 minut temu, OLES napisał:

Ten pomiar możesz wykonać,  między piny końcówkę,  bo i tak są zwarte i wykonać pomiar napięcia do masy.

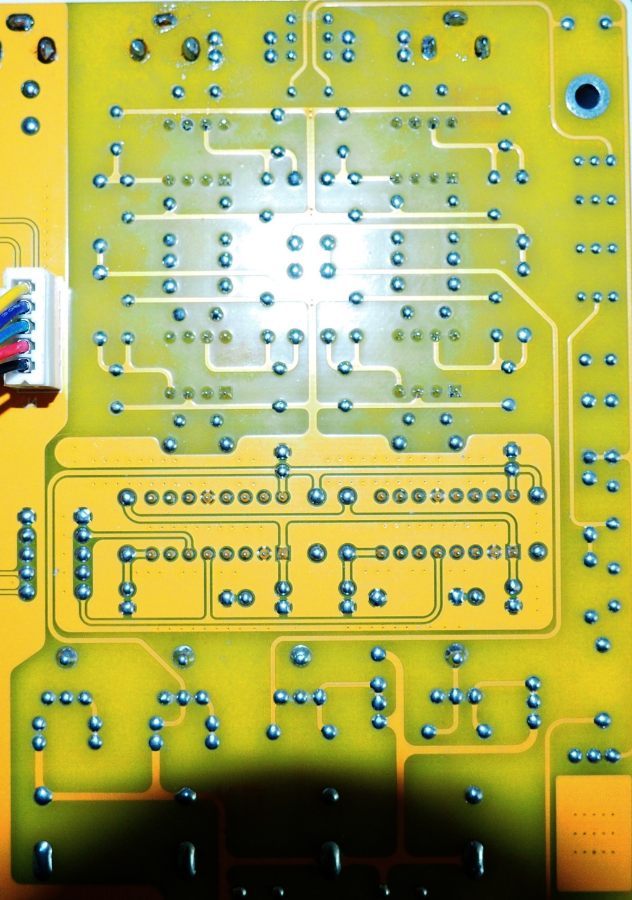

Ok. Czyli, jak? jedna ssonda do masy a druga - gdzie? wg poniższego zdjęcia? (info dodatkowe - teraz lewe piny sa aktualnie na 256, a prawe na 16bit)

Edytowane 7 Czerwca 2023 przez (nie)przecietniak

[OLES]

13 minut temu, (nie)przecietniak napisał:

Ok. Czyli, jak? jedna ssonda do masy a druga - gdzie? wg poniższego zdjęcia? (info dodatkowe - teraz lewe piny sa aktualnie na 256, a prawe na 16bit)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie o tym było.

Pisałem o pinach przy domniemanym src.

Ale jak już od spodu jesteś 🙃

To najpierw sprawdź pady, te małe ocynowane przy 18 bit, czy są zwarte czy nie. Miernikiem nie na oko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Czerwca 2023 przez OLES

[frobek]

16 minut temu, (nie)przecietniak napisał:

Koledzy już ustalili, że konwersja nie jest na rezystorze

To jest rezystor konwersji aktywnej, wpięty między wejście "-" i wyjście WO. 4k7 powinien być ok.

23 minuty temu, OLES napisał:

Z tego co widzę piny 18 i 19 są zwarte. Więc jet albo wyrównanie di lewą lub prawa. Teraz tylko czy wiszą na H czy L.

Jeżeli faktycznie piny na tym zatartym układzie (domniemany SRC4192) są zwarte to nie ma prawa dobrze działać.

[(nie)przecietniak]

Godzinę temu, frobek napisał:

prawdź proszę poziom napięcia na tym układzie na pinach 10,11,12 i 18 ,19

Drżała mi ręka 🙂

10-1.64V

11-1.59V

12 - 3.3V

18 - 0V

19- 0V

24 minuty temu, frobek napisał:

To jest rezystor konwersji aktywnej, wpięty między wejście "-" i wyjście WO. 4k7 powinien być ok.

Rozumiem.

9 minut temu, (nie)przecietniak napisał:

18 - 0V

19- 0V

Może to jest SRC4193 ? przy tym scalaku na pinach 18 i 19 jest NC (No connection)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Czerwca 2023 przez (nie)przecietniak

[frobek]

22 minuty temu, (nie)przecietniak napisał:

18 - 0V

19- 0V

Jeżeli to faktycznie jest SRC4192 to format jest ustawiony na Left Justified co by wyjaśniało przesterowanie. Dla I2S powinno być logicznie  18 - "0"  , 19 - "1". Możesz na próbę podnieść nóżke 19 i przez rezystor 10k podłączyć do pinu 7 lub 22, to jest zasilanie tej kości.

Albo, jeżeli grasz z komputera spróbuj ściszyć na kompie dźwięk o połowę i przester powinien zniknąć. Pod warunkiem, że idziemy dobrym tropem.

Edytowane 7 Czerwca 2023 przez frobek

[(nie)przecietniak]

10 minut temu, frobek napisał:

Możesz na próbę podnieść nóżke 19 i przez rezystor 10k podłączyć do pinu 7 lub 22, to jest zasilanie tej kości.

Dziękuję - niestety tu pojawia się ściana - brak odpowiednio precyzyjnego oprzyrządowania do wykonania tej operacji.

(SRC4193 - to nie jest - cofam swój poprzedni wpis)



10 minut temu, frobek napisał:

Dla I2S powinno być logicznie  18 - "0"  , 19 - "1"

Szkoda, że tymi zworkami sie tego nie ustawi ? 😉

Edytowane 7 Czerwca 2023 przez (nie)przecietniak

[OLES]

Spoko.

Jak już podjąłeś się pomiarów na pinach, to zostaw te zworki na dole i pomierz jeszcze piny 17 i 16.

Będzie wiadomo czy wypluwa 16 czy 18 bit.

[(nie)przecietniak]

7 minut temu, OLES napisał:

pomierz jeszcze piny 17 i 16

16- 1.52V

17- 0V

[OLES]

9 minut temu, (nie)przecietniak napisał:

16- 1.52V

17- 0V

Jeśli pomiar ok, jak przypuszczałem, wypluwa 18bit.

Postaw kropelkę na drugiej zaworze.

I zobacz co się będzie działo.

I nie wiem czemu masz fs256, dla dac ad możesz chyba pociągnąć fs128. Jaką kostkę dac masz włożoną?

[(nie)przecietniak]

8 minut temu, OLES napisał:

Jaką kostkę dac masz włożoną?

AD1856 albo PCM56 (zamiennie)

9 minut temu, OLES napisał:

Postaw kropelkę na drugiej zaworze.

I zobacz co się będzie działo.

Postawię kropelke cyny

9 minut temu, OLES napisał:

I nie wiem czemu masz fs256, dla dac ad możesz chyba pociągnąć fs128.

Mogę zmienić

[OLES]

10 minut temu, (nie)przecietniak napisał:

AD1856 albo PCM56 (zamiennie)

Postawię kropelke cyny

Mogę zmienić

Ad powinien łyknąć, nie wiem jak pcm.

Najpierw postaw kropkę na "18bit" i sprawdź.

I na bank sprawdziłeś piny 16 i 17?

16 to drugi od "dołu po prawej", 17 trzeci.

Edytowane 7 Czerwca 2023 przez OLES

[(nie)przecietniak]

12 minut temu, OLES napisał:

I na bank sprawdziłeś piny 16 i 17?

Tak, dwa razy.

Włączę lutownicę po meczu IGi Świątek.

[OLES]

12 minut temu, (nie)przecietniak napisał:

Tak, dwa razy.

Włączę lutownicę po meczu IGi Świątek.

😁

Tylko,  jest jeszcze możliwość,  szansa 50/50, że oba pady "18bit " I "16bit" muszą być "bez kropelek"

Więc po pierwsze pomiar istniejącej kropelki czy zwiera do masy.

Jeśli zwiera do masy, to należy ją usunąć (rozwarty pad), i tak zostawić.

Jeśli nie zwiera do masy, to wtedy postawić drugą.

Ps.co ja wypisuję 🤣

Edytowane 7 Czerwca 2023 przez OLES

[(nie)przecietniak]

45 minut temu, OLES napisał:

Tylko,  jest jeszcze możliwość,  szansa 50/50, że oba pady "18bit " I "16bit" muszą być "bez kropelek"

Więc po pierwsze pomiar istniejącej kropelki czy zwiera do masy.

Jeśli zwiera do masy, to należy ją usunąć (rozwarty pad), i tak zostawić.

Jeśli nie zwiera do masy, to wtedy postawić drugą.

Ps.co ja wypisuję 🤣

Do mnie w sprawach technicznych mówić trzeba tylko łopatologicznie, wtedy coś rozumiem - nie każdemu kto ma wiedzę - się chce i  ma tak dobre serce jak Ty i jeszcze niektóre osoby. 👍

Z kropelką na 16 bit (tak jak teraz) - 3.3V

Pusty pad 18bit - 0V

Zwierać oba?



Edytowane 7 Czerwca 2023 przez (nie)przecietniak

[(nie)przecietniak]

Dwa rozwarte - zniekształcenia (ale w rytm muzyki)

Edytowane 7 Czerwca 2023 przez (nie)przecietniak

[(nie)przecietniak]

Dwa zwarte - gra normalnie , ale z przesterem w utworze (czyli nic sie nie zmieniło)

[OLES]

18 minut temu, (nie)przecietniak napisał:

Dwa zwarte - gra normalnie , ale z przesterem w utworze (czyli nic sie nie zmieniło)

Zmierz te piny 16 i 17 teraz.

 Sprawdź czy te peerki przy stabilizatorach to nie są czasem połączone z pinem podstawek dac.

[(nie)przecietniak]

35 minut temu, OLES napisał:

Zmierz te piny 16 i 17 teraz.

Przepraszam - był mój błąd - przy dwóch zwartych - cisza.

36 minut temu, OLES napisał:

sprawdź czy te peerki przy stabilizatorach to nie są czasem połączone z pinem podstawek dac.

Pr-ki idą tylko do dwóch pierwszych od lewej stabów.

------------------------

Chyba zrobiliśmy wszystko co było możliwe online. Trochę wiedzy jakiejś wpadło - jednym to, drugim tamto. Może się do czegoś komuś przyda.

Dziękuję.

[OLES]

2 minuty temu, (nie)przecietniak napisał:

Przepraszam - był mój błąd - przy dwóch zwartych - cisza.

Pr-ki idą tylko do dwóch pierwszych od lewej stabów.

------------------------

Chyba zrobiliśmy wszystko co było możliwe online. Trochę wiedzy jakiejś wpadło - jednym to, drugim tamto. Może się do czegoś komuś przyda.

Dziękuję.

Ok. A napięcia przy 16 i 17 przy zwartych?

Jeszcze, jak szaleć,  to bym zostawił pestkę na tych 18 bit i sprawdził.

[(nie)przecietniak]

20 minut temu, OLES napisał:

Jeszcze, jak szaleć,  to bym zostawił pestkę na tych 18 bit i sprawdził.

Tą pestkę już zdjąłem. Myślę, że do niczego praktycznego już nie dojdziemy. Odetchnijmy. W końcu to tylko ~0,5-1% utworów.

Wznieśmy toast za udaną współpracę.

A od muzyków:

[OLES]

1 godzinę temu, (nie)przecietniak napisał:



Powodzenia.

😉

[klinek]

Zaciekawiony początkowymi postami w tym wątku, zakupiłem DAC FX-AUDIO DAC-X3PRO. Gra to naprawdę super!!
Potem doczytałem jeszcze posty o Nostromo i dokupiłem DAC NOSTROMO uX2. Jeszcze lepiej!!
Jestem w szoku. Myślałem, że takie pudełeczka nie zagrają... Miałem je odsyłać ale chyba jednak oba zostaną.
Do tej pory grałem na PCM1798 ze stopniem lampowym Lampizatora. Te dwa pudełka pozamiatały tego DAC'a. I to na wtyczkowych zasilaczykach...

Dzięki (nie)przeciatniak!!!

[Daniel_68412]

Ja z kolei słuchałem ostatnio parasound dac 1000 - jak ktoś używa spdif to aż dziwne ze komuś przychodzi do głowy wkładać pieniądze w chifi.

[arturp]

3 minuty temu, Daniel_68412 napisał:

jak ktoś używa spdif to aż dziwne ze komuś przychodzi do głowy wkładać pieniądze w chifi.

Daniel , troszkę oczywiście zanęciłeś i zamąciłeś to teraz nie trzymaj nas w niepewności i rozwiń trochę tę myśl . Napisz dokładnie, dlaczego tak sądzisz i z czego to wynika .

PARASOUND D/AC-1000  - 2 x PCM63P-J – SM5813AP – CS8412-CP

Załączam link do serwisówki , która mnie przeraża kiedy przyglądam się temu, co tam siedzi .😉
