Ciekawy stopień mocy wzorowany na urządzeniu firmy BOSE o mocy do 150W

silver_sound · 22 Listopada 2022

Minimum elementów- maksymum efektów... to właśnie cecha tego układu, zatem czapki z głów przed inżynierami tej firmy..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

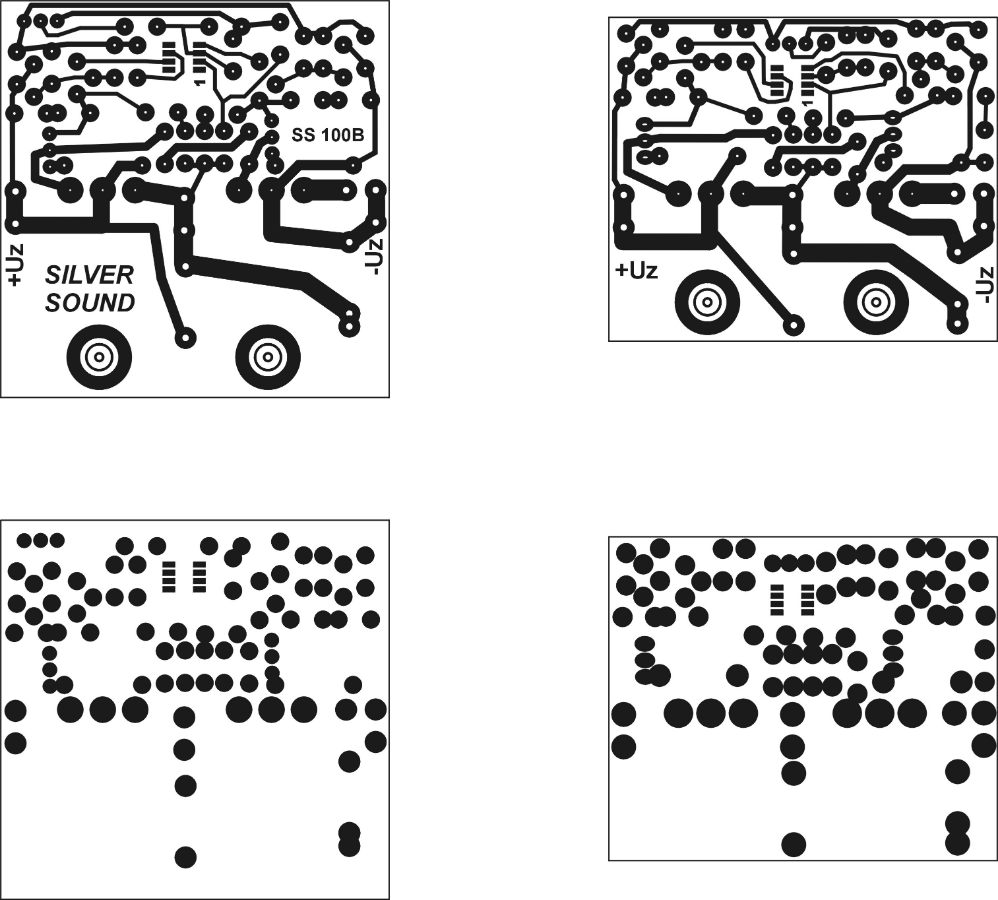

Jak pisałem poprzedni bezpłatnie/poza kosztami przesyłki/.. emerytem jestem ... kilka, lub kilkanaście pcb do rozdania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**zjj_wwa** · 22 Listopada 2022

Witam. Coś konkretniej z typami tranzystorów? Jaki opamp? Podaj proszę szczegóły.

Pcb - chętnie przygarnę. Zygmunt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Listopada 2022 przez zjj_wwa

audiostyk · 23 Listopada 2022

Też chętnie piszę się na komplet płytek do tego wzmacniacza. Tylko proszę zamieść listę elementów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**porlick** · 23 Listopada 2022

Również byłbym zainteresowany kpl.

(A wcześniej- listą elementów.)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

moltos · 23 Listopada 2022

Ja również piszę się na kpl. Może da się zrobić wyjście na Mosfetach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Yuras · 23 Listopada 2022

Ja również piszę się na kpl.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mirfak · 23 Listopada 2022

Kondensator 4,7 nF to elektrolit? Nie jest to błąd (4,7 uF)?
Można prosić o fotografię płytki?

Wysłane z mojego Commodore 64

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

moltos · 23 Listopada 2022

Podejrzewam, że dla mocy (jeśli założymy, że to jest projekt Bose) 150W/8Ω czyli dla napięcia zasilania coś ok +60V/-60V zastosowano tranzystory firmy RCA, których już dzisiaj nie kupimy. Trany w zasilaniu opampa muszą wytrzymać spory spadek napięcia z 60V na 15V przy prądzie rzędu kilkudziesięciu mA. To da się załatwić dostępnymi zamiennikami japońskimi pod warunkiem, że będą to oryginały. Jako tranzystory wyjściowe dla mocy 150W to co najmniej MJ15003/15004, które oryginalne raczej dzisiaj trudno dostać. Pojedyncze SC5200/SA1943 raczej 150W nie uciągną. Sterujące j.w. w zasilaniu opampa. Operacyjny, znając konstrukcje amerykańskie z tamtego okresu to pewnie LM318. Pewnie da się wszystko zastąpić ale czy to ma sens.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

silver_sound · 23 Listopada 2022

Witam

Układ wcale nie jest wymagający

opamp może być o parametrach takiego jak ne5532, czyli niskoszumowy i niskim prądzie spoczynkowym, bo od tego zależy jaki będzie prąd spoczynkowy zmontowanego układu, bo mamy tam lustra prądowe o przełożeniu ok 2//16/6,8.

do stabilizatorów można bd139/140, a najlepiej mje340/mje350 wtedy jeśli trazystory końcowe będą odpowiednie można spokojnie dać zasilanie nawet do +/- 80-90 V

sterujące tranzystory mocy poleciłbym 2sa1837 z tme w parze z 2sc4793. kondensator raczej 4,7nF, bo jego rolą jest tłumienie szumów diody zenera, i musi być mkt lub inny o niskiej indukcyjności, albo ceramiczny.. mam płytki na koćowe w obudowie to247 itd, oraz te więsze wymienione w poście powyżej, dlatego na pw prosze się dokładnie określić.

nie ma konieczności parowania, ale grubości obudów muszą być takie same. nie muszą to być tranzystory specjalne do celów audio...

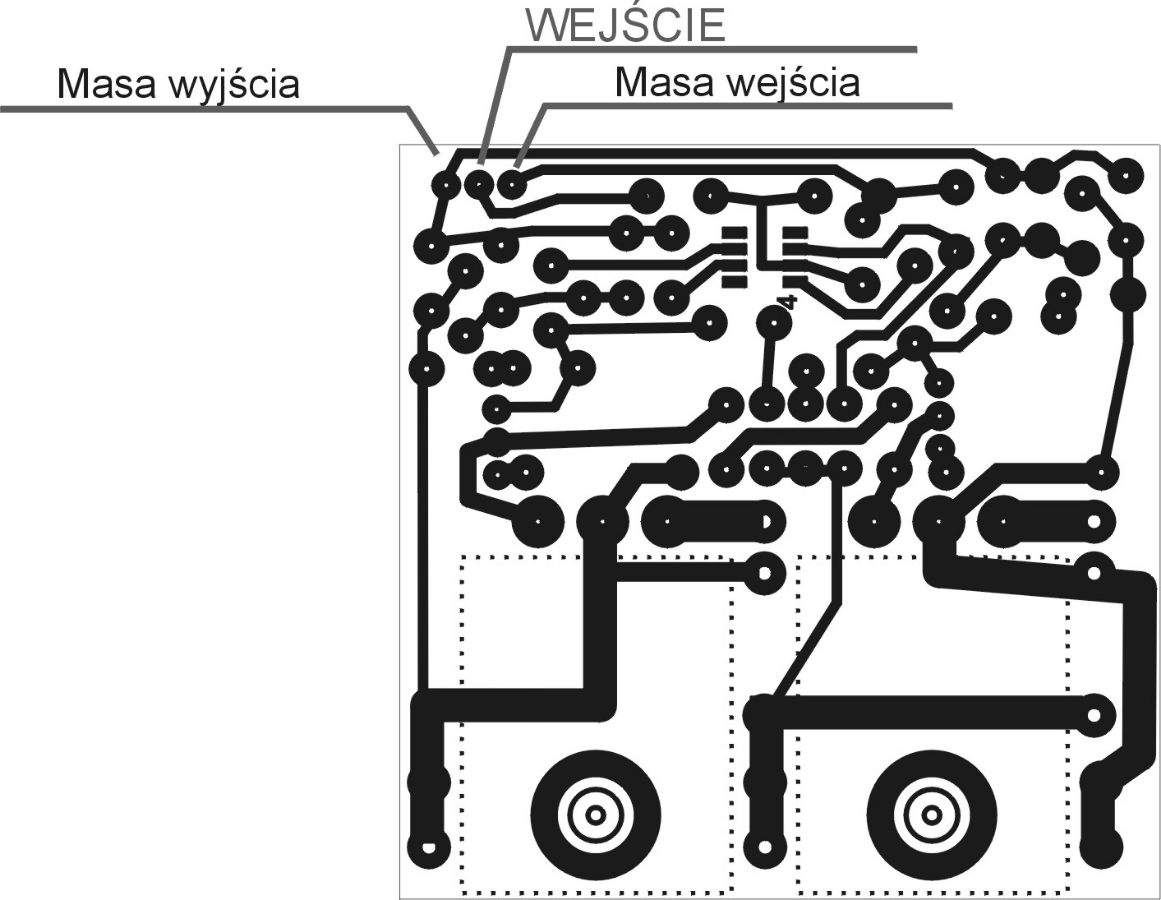

niektóre z płytek są do montowania opampa powierzchniowo... reszta elementów standard-przewlekane. rezystory 6,8 oma moc ok 1W, tak na wszelki wypadek, mogą być montowale po obu stronach pcb

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

silver_sound · 23 Listopada 2022

Aby bezstresowo uruchomić zmontowany wzmacniacz należ posiadać zasilacz laboratoryjny, oscyloskop, oraz generator sygnałowy, który poza sinusoidą ma też na wyəściu sygnał w postaci trójkąta obosiecznego.Warto tęż montować elementy etapami, tranzystory mocy pozostawiając na koniec po zmontowaniu i sprawdzeniu prawidłowości działania wzmacniacza, bez zamontowanych tranzystorów końcowtch=mocy. aby tego dokonać wskazane jest usunięcie( albo nie wstawianie) rezystora 4,7kom, w pętli ujsz(ujemne sprzężenie zwrotne.)Po podłączeniu zasilania, opamp powinien mieć na właściwych piach +/-14-15V, a napięcie z stosunku do masy. napięcie mierzone w punkcie połączenia kolektorów tranzystorów sterujących, powinno byćalbo w minusie albo w plusie napięcie zbliżone do napięcia zasilani. Teraz podajemy sygnał na wejści, i w tym samym punkcie co poprzednio powinno pojawić się na oscyloskopie podłączonym w tym punkcie napięcie zbliżone do prostokąta o amplitudzie p-p napięć zasilania, Jeśli tak jest można tymczasowo z tego punktu podlutować do odwracającego wejścia opampa rezystor ok. 4,7 kom. sygnał obserwowany w punkcie o którym deliberujemy powinien mieć taki sam kształt jak sygnał wejściowy. Zmieniając amplitude sygnału wejściowego, znienia się taż amplituda w tym punkcie o którym mowa. Jeśli tak jest, to pcb jest gotowe na wstawienie na właściwe miejsce rezystora 4,7k pętli ujemnego spężenia zwrotnego, usuwamy teżelementy tymczasowe(rezystor 4,7kom..)Sprawdzamy co jest na wyjściu, i powinien to być sygnał o kształcie tożsamym co sygnał wejściowy. Ot i gotowe.
ALE UWAGA
jeśli sterujecie wzmacniacz niezmienną częstotliwościa, to dla niektórych częstotliwości na wyjściu oscyloskop pokaże wam zniekształcenia skrośne, ale bez obaw, pozapodaniu sygnału muzyki, cz mowy, skrośnych nie ma. Za ten cód odpowiadają dwa szeregowe układy r/c==1,5 kom i 4,7 nF.
Mam pomysły jak zmodyfikować układ, aby wykluczyć pojawienie się skrośnych w czasie normalnej eksploatacji, ale powoduje to nieco większe grzanie się tranzystorów mocy, ale tylko gdy wzmacniacz ma zapodany sygnał wejściowy.

jk

Panowie, mam częściowy niedowład lewej ręki i pisanie mi raczej kiepsko idzie, ale gadane mam zdrową... zatem z zapytaniami i kłopotami wole gadać...

tel 606643696

Co zaś pcb, w sobote poszukam, i przygotuje do wysłania, ale wolałbym abyście zrobili jedno zbiorcze zamówienie, bo jako emeryta nie stać mnie na kilkanaście wysyłek. Zatem spokojnie dogadajcie sie, abym jedną wysyłką załatwiłsprawe, Wy potem już między sobą dokonaci podziału

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Listopada 2022 przez silver_sound
poprawa tekstu

Bogdan · 23 Listopada 2022

To już chyba lepiej zrobić kopię BGW 250 lub nawet 750 jeśli potrzeba więcej mocy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bogdan · 23 Listopada 2022

A tu Bose AM 3P, tutaj jest mostek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

silver_sound · 23 Listopada 2022

myśle, że bez wymienionych urządzeń i chronologii postępowanie nie uda się wykonać kopi jakiegokolwiek wzmacniacza, nawet tych które wymieniłeś, a proponowany układ tyczy mocu ok 100W. zaś myśląc o mocu powyżej 200W, do nawet ponad 1000W, mam inne przemyślenia

Niestety, na tym układzie bez przeróbek i to zn<cznych nie da się zaimplementować mosfetów, przynajmniej takie mam wnioski z moich testów, co nie oznacza że komuś innemu z innym niż moje podejście do tematu to się uda, lub nawet już się udało..

schemat bose tu zapodany jest pierwowzorem mojego ( wynalazku...)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotrek608 · 24 Listopada 2022

Fajny układ... mi to by pasowało do zastąpienia fabrycznego stopnia mocy w diorze ws442 gdzie jest aż +/- 40V w szczycie. Tak myślałem, że układ nie jest nie wiadomo jak wymagający względem elementów. NE5534 plus 2xBD139/140 plus 2N6488/91 i pewnie 2x38W by z tego spokojnie pocisnał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

silver_sound · 24 Listopada 2022

Panowie, ustalcie komu mam podesłać kilkanaście tych płytek, zapodajcie ten adres na adres [email protected] potem rozdzielicie sobie

nie piszcie do mnie na forumowe pw, bo praktycznie tam nie zaglądam, jeśli już to telefon, albo e-mail co go podałem..

jk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

moltos · 24 Listopada 2022

16 godzin temu, Bogdan napisał:

To już chyba lepiej zrobić kopię BGW 250 lub nawet 750 jeśli potrzeba więcej mocy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tu dla mocy 100W/8Ω jest aż trzy pary potężnych tranzystorów na wyjściu. A tam jedna para.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

silver_sound · 24 Listopada 2022

Postaram się odkopać i wystawić schemat przetestowanego wzmacniacza mocy na chyba 3 , albo 4 pary mosfetów na wyjściu, mam do niego też płytki drukowane. wzmacniacz jest wzorowany na układzie opracowanym przez inżynierów aplikacyjnych firmy ANALOG DEVICES.

można na nim osiągnąć ok 450-550W/4 omy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Listopada 2022 przez silver_sound
poprawki

terminus · 26 Listopada 2022

Nie dajcie się nabrać. To fake.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

silver_sound · 26 Listopada 2022

Daj na to dowody,

bez dowodów twoje sołwa to fake newsy...

jk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

silver_sound · 29 Listopada 2022

Ostatecznie na zlwceniu do stolarz kolumna ma wymiary:

40 cm szerokości. 50 cm wysokości bez nóżek, i 65 cm głębokości. w testowej wersji porty, to jest gniazdo speakon 4 pin, w wersjach dla klienta nie ma problemu z gniazdami z tyłu. Jak widzicie speakon-y bo kiedyś miałem fochy gościa z Waszej niszy, ale teraz widze,że stosują to przyłącze poważne firmy, zatem wychodzi na to że ten gość od fochów był zapóźniony w tym co jest trendy, a co nie...

Sorki to nie ten temat...
