Analogowy generator sinus ~1khz na chińskiej pcb

[Daniel_68412]

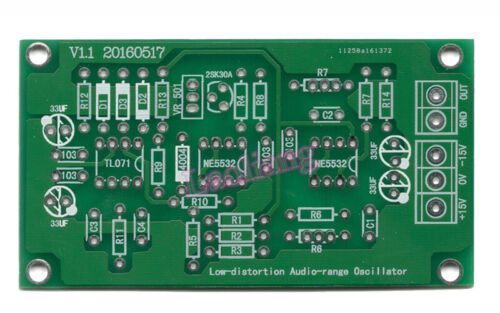

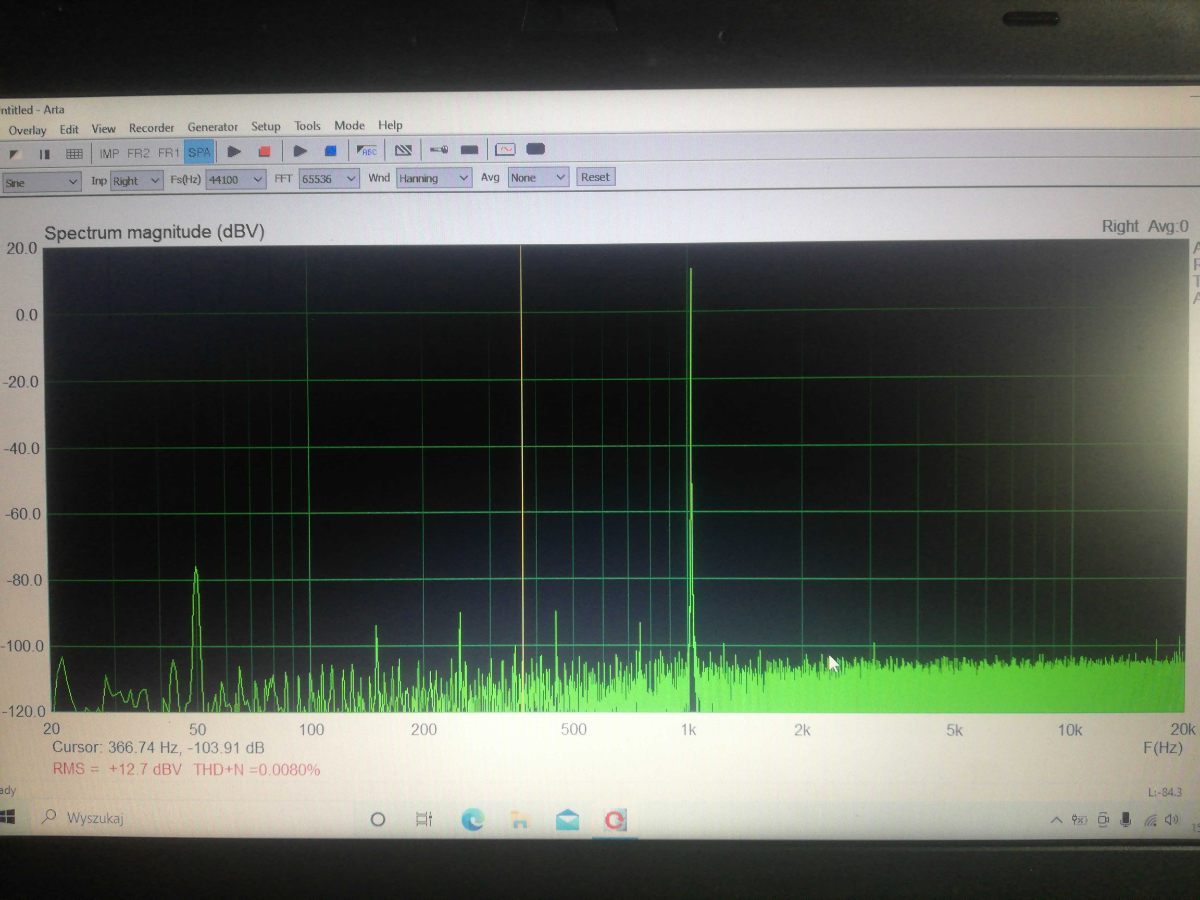

Trochę z ciekawości a trochę z potrzeby kupiłem na ebay pcb oscylatora opartego na opkach. Byłem ciekaw ile prawdy jest w deklaracjach "low distortion" sprzedawcy. Części pochodzą z digi poza paroma rezystorami. Pomiar zrobiony na emu 0404. Z minusów to oczywisty czyli statyczna częstotliwość oraz to, że wymaga jfeta (a może nie?) 2sk30a - akurat miałem taki z wylutu. Żeby znaleźć wystarczy fraza "low noise sine generator pcb".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

@terminus no jak ktoś chce się mocniej wyżyć w smd/thd mega fajny - u mnie części + płytka i baterie kosztowały mniej niż ten opa627.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Ten mam zrobiony, tylko przy 18 - 50 Hz świruje z napięciem, pulsuje od min. do max., nie wiem, dlaczego.

Chyba tak się wzbudza po prostu, po 2 - 3 minutach się stabilizuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Kwietnia 2023 przez terminus

[terminus]

A tranzystor T1 BF245 wlutowany, nie ważne, gdzie która noga, to gen. działa tak samo 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

4 minuty temu, terminus napisał:

A tranzystor T1 BF245 wlutowany, nie ważne, gdzie która noga, to gen. działa tak samo 🙂

To akurat normalne, tranzystory polowe zasadniczo są symetryczne 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Taki schemat znalazłem w AN43-48 Linear Technology:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Co to za układ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

2 godziny temu, Grzegorz7 napisał:

Co to za układ?

To most - gen - wien. Statki i ryby to regulatory. 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Kwietnia 2023 przez terminus

[terminus]

To jest dobre, elektroniczny zamiennik żarówki wolframowej do generatora:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

9 godzin temu, terminus napisał:

Taki schemat znalazłem w AN43-48 Linear Technology:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zapewne Jim Williams.



Godzinę temu, terminus napisał:

To jest dobre, elektroniczny zamiennik żarówki wolframowej do generatora:



Podobny wbudowałem w testerze opampów i spisuje się dobrze. Mój ma regulację przy JFET. Zbudowałem go na OPA2604. Jako JFETa dałem chyba MMBFJ201  - tutaj potrzebny będzie podobny IDSS do oryginału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Może ktoś  z forumowiczów budował super generatory sinusa, tylko nie zmieniające trójkąt albo prostokąt w sinus?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Kwietnia 2023 przez terminus

[dekRe]

W dniu 15.04.2023 o 19:04, Daniel_68412 napisał:

Trochę z ciekawości a trochę z potrzeby kupiłem na ebay pcb oscylatora opartego na opkach. Byłem ciekaw ile prawdy jest w deklaracjach "low distortion" sprzedawcy.

Dzięki Danielu za sprawdzenie, czy to działa. Postanowiłem sklonować Chińczyka lecz nieco przeprojektowałem tę płytkę tak jak ja lubię, więc jak ktoś nie chce tak jak ja czekać ponad miesiąc na chińskie PCB za 18 zł, lub na zmontowany układ za 120 zł, to w załącznikach wrzucam pliki pdf do wykonania prasowanki, dowolną metodą. Ja robię to tak:
- na fotograficznym papierze błyszczącym do wykonywania zdjęć na drukarce atramentowej, najlepiej o niskiej gramaturze ok. 100g, drukuję na drukarce LASEROWEJ w maksymalnym zaczernieniu i jakości dwa wydruki z plików pdf - laminat jest dwustronny. Wybieram najlepszy i najmniej zniekształcony wydruk, wycinam go, by zachować punkty do zsynchronizowania położenia obu warstw C1 i C2 ze sobą, by nie było przesunięć - one są na krawędziach, nie wolno dziurawić innych punktów czy punktów lutowniczych.

Tonera na wydruku nie wolno dotykać nawet przez przypadek palcem, więc wydruk z drukarki laserowej na tym papierze do atramentówek trzeba chronić. Następnie wycinam po jednym szablonie. Mam szpilki krawieckie z okrągłymi główkami, dość cienkie, którymi delikatnie dziurawię zewnętrzne punkty synchro.

Po złożeniu obu warstw ze sobą, szpilki przeprowadzone przez punkty synchro tworzą kopertę, do której wsuwam nieco większy rozmiarowo od PCB laminat, który wcześniej trzeba przeczyścić "do lustra" drobnoziarnistym papierem ściernym, a najlepiej takim do polerowania lakieru w warsztatach samochodowych. Warto mieć Aceton do przemycia i odtłuszczenia.

Potem układam kilkucentymetrową warstwę ręczników - jakieś 3 cm grubości, na niej kładę kuchenny papier do pieczenia "Marysia" lub inny, by nie pobrudzić ręczników, a na nim dopiero "kopertę" z laminatem w środku, z tymi wbitymi w ręczniki szpilkami, które będą pilnować położenia obu warstw laminatu nad sobą - ich pion jest ważny.

Żelazko rozgrzane na maksimum, prasujemy jak koszulę przez ok. 10 min mocno dociskając. Z jednej i z drugiej strony. Rozgrzany prasowaniem laminat szybko wrzucamy do naczynia z chłodną wodą na 15 minut. Dolewamy tam łyżkę płynu do mycia naczyń.

Ubieramy gumową rękawiczkę i delikatnie zdejmujemy warstwę papieru, pozostawiając przyklejony do laminatu toner. Sprawdzamy, czy jest ok.

Trawimy w wytrawiaczu, potem Acetonem pięknie zmywamy toner, a następnie czyścimy delikatnie papierem ściernym do polerowania lakieru samochodowego. Cynujemy dowolną metodą. Wiercimy. Montujemy.
Tak to się kiedyś robiło... ;-)
