Sanyo ja 224 / Grundig v1700

[Carlo]

Witajcie. Ostatnio pan z kanału „Reduktor szumu” zachwalał wzmacniacz Sanyo ja 224 ( Grundig to jego bliźniak ). Konstrukcja jest niezwykle prosta, skromna ( przez to tania ) i podobno nieźle gra. Chciałbym zapytać Was czy warto zainteresować się tymi wzmacniaczami i stworzyć ich kopię? Można by dodać zabezpieczenia, zrezygnować z regulacji barwy dżwięku i zastosować nowocześniejsze elementy.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Mostek barwy w sprzężeniu końcówki - faktycznie oszczędne 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ludwik Igielski]

Mam takowy wzmacniacz. Jest OK! Niegdyś były tutaj wątki na temat jego modów i klonów. Przeszukaj wpisy zarchiwizowane. Moim zdaniem wszelkie takie zabiegi, o ile wzmacniacz jest w pełni sprawy, nie mają sensu, gdyż swoją reputację zyskał on w oparciu o stan fabryczny. Natomiast, jeżeli trafi się nam uszkodzony "osobnik", to wtedy można ćwiczyć do bólu różne pomysły.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Piętnaście lat temu tema był wałkowany:

Wzmacniaczyk ma kilka "patentów" które powodują podkolorowanie dzwięku, skądinąd bardzo przyjemne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Grudnia 2023 przez jurek

[kolmen]

W dniu 31.12.2023 o 19:41, Carlo napisał:

Witajcie. Ostatnio pan z kanału „Reduktor szumu” zachwalał wzmacniacz Sanyo ja 224 ( Grundig to jego bliźniak ). Konstrukcja jest niezwykle prosta, skromna ( przez to tania ) i podobno nieźle gra. Chciałbym zapytać Was czy warto zainteresować się tymi wzmacniaczami i stworzyć ich kopię? Można by dodać zabezpieczenia, zrezygnować z regulacji barwy dżwięku i zastosować nowocześniejsze elementy.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Radziłbym nie sugerować się opiniami tego pacjenta

Ma spore braki w wiedzy na temat podzespołów elektronicznych

O jego słuchu wolę się nie wypowiadać 🙂

Klonowanie takiego bardzo przeciętnego wzmacniacza to moim zdaniem duży błąd 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Ma spore braki w wiedzy na temat podzespołów elektronicznych

Możesz podać konkrety, przykład jakiś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

W dniu 31.12.2023 o 19:41, Carlo napisał:

Chciałbym zapytać Was czy warto zainteresować się tymi wzmacniaczami

Warto. Jednakowoż zamiast od razu klonować można postarać się o niegrzebany oryginał. Mówię, bo wiem, a wiem, bo miałem! 😉





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

3 godziny temu, Ape napisał:



Możesz podać konkrety, przykład jakiś



Nie do końca na temat pytania. Zbudował i sprzedaje kity wzmacniaczy lampowych z ewidentnymi błędami, do tego stopnia,  ze ujemne sprzężenie katodowe jest w jego wersji dodatnim. Od jakiegoś czasu promuje ZG i modyfikacje firmy Wilk. Na swoim kanale przedstawia bardzo kontrowersyjne rankingi najlepszych i najgorszych klocków. Dla mnie miarka w pewnym momencie się przebrała.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

W dniu 31.12.2023 o 22:26, jurek napisał:

Wzmacniaczyk ma kilka "patentów" które powodują podkolorowanie dzwięku, skądinąd bardzo przyjemne.

Do korekcji potrzebne są potencjometry C, inaczej w środkowym ich położeniu będzie krzywo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

12 godzin temu, przemak napisał:

Do korekcji potrzebne są potencjometry C, inaczej w środkowym ich położeniu będzie krzywo.

Czy jesteś w stanie, na podstawie schematu, z grubsza określić jak wygląda przebieg? Nikt do tej pory nie zwrócił na to uwagi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

25 minut temu, jurek napisał:

Czy jesteś w stanie, na podstawie schematu, z grubsza określić jak wygląda przebieg? Nikt do tej pory nie zwrócił na to uwagi.

W sumie to powinny być logarytmiczne, ale na schemacie są C.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Na schemacie suwaki tych potencjometrów są ustawione niesymetrycznie. Może tak jest w rzeczywistości? To trzeba sprawdzić organoleptycznie...

Być może poszli po taniości. Potencjometr wejściowy jest  liniowy ( zbocznikowany rezystorem).

Wnikam w temat, ponieważ ten wzmacniacz jest mocno chwalony za  "barwę".

A może to po prostu jakiś loudnesik?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Stycznia przez jurek

[Ape]

Te wzmacniacze tak są skonstruowane. Pozycja zero na skali nie daje prostej linii na wykresie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

54 minuty temu, Ape napisał:

Te wzmacniacze tak są skonstruowane. Pozycja zero na skali nie daje prostej linii na wykresie.

Podasz źródło tej informacji?

20 godzin temu, przemak napisał:

Do korekcji potrzebne są potencjometry C, inaczej w środkowym ich położeniu będzie krzywo.

Na schemacie są właśnie takie (C). Nie czepiam się- po prostu zastanawiam się nad "robieniem barwy" w tym cherlawym wzmacniaczyku o DF równym lampiakom.

Wg mnie płytka klasa AB a może nawet B (bias 2-5 mA) powoduje zniekształcenia (skrośne?)- akurat w tym przypadku przyjemne dla ucha.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Stycznia przez jurek

[Bogdan]

Mam Sanyo i potwierdzam, że gra bardzo przyjemnie - ma naturalne i jednocześnie niemęczące brzmienie. Ten układ , choć prosty , to takie minimum przyzwoitości żeby grać dobrze. Barwę moim zdaniem można łatwo ominąć i ustalić stałe sprzężenie zwrotne. Jednocześnie odrobinę bym wzmocnił ten wzmacniacz , jeśli już się na nim wzorować.

A tu coś podobnego , tylko duuuużo mocniejszego ze stajni Nakamichi - jak robić , to taki :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

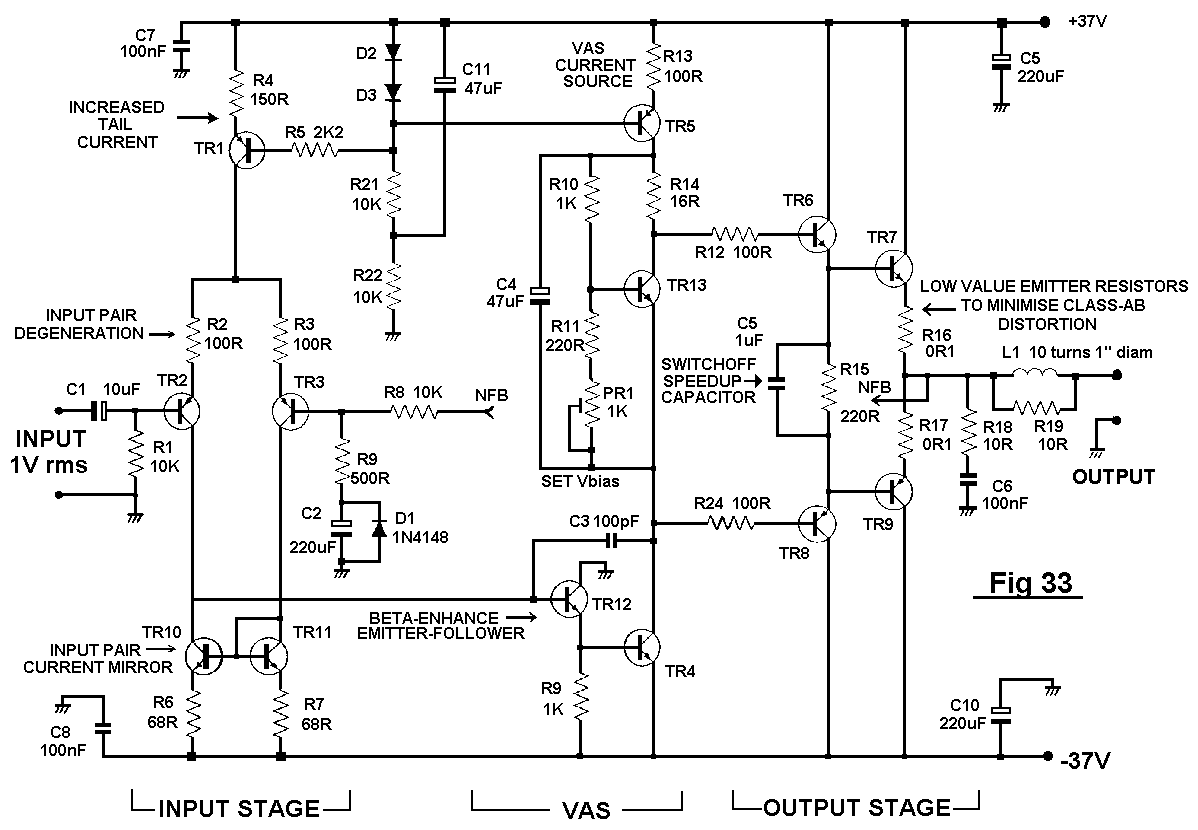

Albo blamelessa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

9 godzin temu, jurek napisał:

Na schemacie suwaki tych potencjometrów są ustawione niesymetrycznie. Może tak jest w rzeczywistości? To trzeba sprawdzić organoleptycznie...

Być może poszli po taniości. Potencjometr wejściowy jest  liniowy ( zbocznikowany rezystorem).

Wnikam w temat, ponieważ ten wzmacniacz jest mocno chwalony za  "barwę".

A może to po prostu jakiś loudnesik?

Mostek James wymaga potencjometrów logarytmicznych, i najlepiej by było, gdyby w połowie kąta obrotu miały takie tłumienie, jak projektowane wzmocnienie/osłabienie mostka, czyli najlepiej by było robić takie mostki +/-12dB, bo zwykle takie są potencjometry logarytmiczne. Ale ten mostek jest tu w sprzężeniu, więc gałki będą działać odwrotnie, czyli dodawać przy kręceniu w lewo. Czyli powinny być C podłączone odwrotnie. A że takich C podwójnych raczej nie znajdziemy, to... pozostają suwakowe normalne  logarytmiczne ale do góry nogami 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

a tu bardzo dobra i pewna Yamaha

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Są budżetowe wzmacniacze , które są zbudowane nie gorzej niż te ,,hajendowe" za worki ,,piniendzy" . U mnie od lat gra Onkyo A-9310 , z którego wyrzuciłem cały śmietnik na wejściu .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Stycznia przez arturp

[jam_lasica]

W dniu 4.01.2024 o 17:12, arturp napisał:

Są budżetowe wzmacniacze , które są zbudowane nie gorzej niż te ,,hajendowe" za worki ,,piniendzy" . U mnie od lat gra Onkyo A-9310 , z którego wyrzuciłem cały śmietnik na wejściu .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak wygląda teraz etap pomiędzy gniazdami wejściowymi a tą końcówką mocy? Byłbym wdzięczny za jakieś bardziej szczegółowe info na ten temat.
