Czy offset na wyjściu jest stały i niezmienny w czasie?

Czy można regulując offset w preampie można likwidować offset na wyjściu wzmacniacza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PrzemekElektro]

Znaczy nie chodzi o wzmacniacz operacyjny :)

Mówie oczywiście o końcówce mocy, żeby zlikwidować offset idący na głośniki poprzez dodawanie offsetu na wyjsciu w preampu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irex]

~Veteran,



Dzieki za odpowiedź, rozumię iż czerwone krechy to zworki ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irex]

Jak myślicie czy jeśli do zasilenia preampa na OPA627 użyję trafa tego samego co do GC (250W 2*18V) to czy stabilizatory zasilacza preampa będą się bardzo grzały ?? Rozważam jeszcze użycie trafa 2*24V ale to jednak chyba było by zdecydowanie za dużo gdybym chciał zasilić nim również preampa. Na koniec pytanie które może nurtować chyba tylko początkującego ;) (czyli mnie) jak zmienia się napięcie z trafa symetrycznego po wyprostowaniu ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PrzemekElektro]

Irex:

Wystarczy pomnożyć przez pierwiastek z 2, czyli w przybliżeniu 1,41. Czyli z trafa 2 x 18 po wyprostowaniu bedzie koło 2 x 25,4 V.

Co do stabilizatorów: wzmacniacze operacyjne pobirają mało prądu, więc straty nie powinny być duże. Jak sie beda grzały to daj jakieś małe radiatorki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irex]

Dzięki PrzemekElektro za wyczerpującą odpowiedź :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Nie zdazylem odpowiedziec ;) PrzemekElektro ma racje. Uwazaj tylko na prowadzenie masy w przypadku zasilania wszystkiego z jednego transformatora. 2x18V - ma odczep po srodku czy dwa osobne uzwojenia wtorne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

veteran>

czy mógłbys odpisac na @

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Adamo11 ~ tak sie przygladam twoim plytkom pre polaczonym skretka. Czy do wyjscia tego pre masz podpietego GainClona ??? czy jakas inna koncowke ??? mam pytanko - jak odkrecisz potencjometr glosnosci na maxa (pelne wysterowanie) i przylazysz ucho do glosnika to na jakim poziomie masz slyszalny szum i przydzwiek sieciowy ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

>DeTom

Skoro zaczęliście tu o pre na lampach pisać, a i widziałem, że poruszyłeś interesujący mnie temat kondensatora wyjściowego, to niebyłym chyba sobą, jeśli nie pomęczyłbym Cię o niego.

Zastanawiam się na jego wartością, widziałem gdzieś przybliżone wzorki do obliczenia jego wartości, ale teraz nie mogę tego znaleźć. Wiadomo, że im mniejszy, tym tańszy:)

Jaką wartość mógłbym wpakować do układu WK-WA? Teraz mam jakieś ruskie pseudoolejowe kostki, czytałem bardzo słabe o nich opinie i pomyślałem ze może wymienić na lepsiejsze, tylko, jakie wartości?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

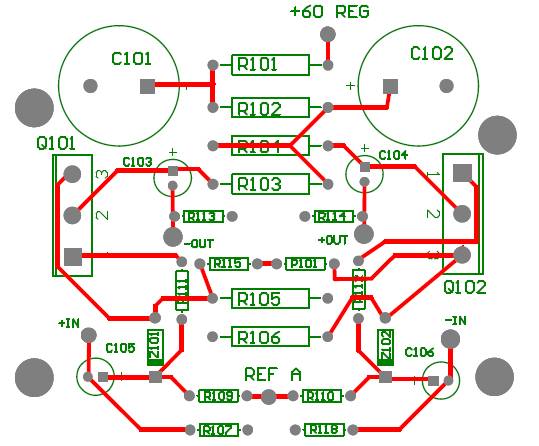

Witam Panowie. Z moim GainClonem będzie pracować preamp Alehp P 1.0. Do zakończenia prac jeszcze daleka droga. Opóźnienia są i będą coraz większe z powodu braku funduszy :( Na razie popełniłem sobie prostą płytkę. Jest to mój pierwszy twór i takie moje pytanie do Was Panowie czy nie ma jakichś zasadniczych błędów?

W końcowym efekcie będzie rozlana masa po całej powierzchni. Na rysunku nie jest to uwzględnione bo nie wiele było by widać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

No i ten Protel. Widział ktoś gdzieś w Internecie jakiś kurs? Mam problemy żeby go ujarzmić :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

Na rysunkach płytki są w powiększeniu. Ich rzeczywiste wymiary to 7,5 x 7 cm dla gain stage i 7,5 x 5 cm dla zasilacza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adamo11]

>ChUmI

Tak, współpracuje to z klonem (zresztą fotki całości są w wątku o GC).

Tego o co pytasz nie sprawdzałem, jednak nie rzucił mi się na uszy ten problem :-)

Ale dla Ciebie sprawdzę to dzisiaj jak wrócę do domu i jutro napiszę co i jak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Jakie kondensatory sprzęgające masz zamiar wstawić? Elektrolity?

Na rysunku nie widać jak masz zamiar poprowadzić masę, a to bardzo ważne. Jeśli zrobisz to źle to preamp będzie wzmacniał sygnał w postaci prądów ładujących kondensatory zasilające. Tragedia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

-> magazynier



Wszystko zależy od rezystancji następniego stopnia który będzie obciążał kondensator o którym mówisz. W przypadku gdy układ pracuje jako pre i obciążany jest wzmacniczem którego rezystancja wejściowa waha się przeważnie w granicach 10k do 47k należy dać kondensator 1uF - 2,2uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

Foksik> Na sprzegające mam BG N. Nad prowadzeniem masy pracuje. Zasilanie pomysliłem, dopiero teraz wychwyciłem błąd :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

>DeTom

Teraz GC LM3886, czyli pewnie 20k. Cholera, myślałem że będzie mniejszy.

Masz jakieś typy ? Może Jupiter ?



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adamo11]

>ChUmI



Sprawdziłem. Oto efekty:

W głośnikach słychać cichuteńki brum, który jest niezależny od poziomu głośności (potencjometr jest przed pre). Jest on tak cichy, że z odległości 20-30 cm praktycznie niesłyszalny ("odsłuch" prowadzony w nocy, a więc już w kompletnej ciszy).

Przy max. odkręconej głośności słychać delikatny szum, ale ujawnia się on dopiero przy ok. 80% wzmocnieniu. I jak powyżej z odległości kilkudziesięciu cm. niesłyszalny (zresztą przy tej głośności już niewiele rzeczy ma znaczenie).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

Te kondensatory sprzęgające w do Alepha na jakie powinny być napięcie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

C105 i C106 będą operowały napięciem 18,2V, reszta max. 60V, tak mi się przynajmniej wydaje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Adamo11 ~ no wlasnie na ten brum jestem uczulony :( na szum jezeli jest naprawde cichy to nie, chociaz ja prubuje dojsc do tego ze przy pelnym wysterowaniu w glosnikach ma byc cisza :) - a moze warto dac potencjometr za OPA chociaz to tylko czesciowo by rozwiazalo problem ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

Właśnie chodzi mi o to, czy jako C103, C104, C105 i C106 można użyć BGN.../50V, czy istnieje ryzyko ich uszkodzenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Uki]

Nie nie, BG N będą wyjściowe, źle wyraziłem poprzednio. Na wejściowych będą BG STD na 100V (po złożeniu pomierze i jak się da wstawie BG N). Dodatkowo dodam że jako odsprzęgające będą pracowały Nichicon Muse FX też na 100V, tak samo C1 i C2 w zasilaczu. W zasilce C3 będzie BG N i C4 - BG STD.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adamo11]

>ChUmI



A nie uważasz, że jest to wina zasilania GC?

W końcu prymitywne jest strasznie i nie ma szans na odfiltrowanie wpływu sieci. Ja sam się dziwię, że tak to gra.

Ja też jestem wyczulony na niepożądane dźwięki, ale to jest tak ciche, że naprawdę mi nie przeszkadza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

Adamo11 ~ no latwo to sprawdzic :) odlaczasz pre i sluchasz co sie z glosnikow wydobywa, czy jest jakikolwiek brum i na jakim poziomie jest szum bo kazdy GC jaki widzialem lekko szumi jak sie wsadzi ucho do glosnika wysokotonowego :) u mnie nie ma brumu calkowicie nawet nad ranem z uchem w glosniku :) potem wlaczasz pre i sluchasz co sie zmienilo ... czy podniosl sie poziom szumu i czy pojawil sie brum ... no i juz wiesz gdzie szukac :) a swoja droga to brum pojawia sie przewaznie przez prad plynacy w masie i dobrze jest wtedy pokombinowac z masa - u mnie go nie ma w ukladzie z LM317/337 + OPA627 ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adamo11]

No tak, ja wiem jak szukać skąd brumi i szumi, tylko to jest Twój problem, a nie mój ;-)

Ja narazie (do zmiany obudowy) nic nie będę z tym robił bo mi to nie przeszkadza.



Pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crimso68]

>Veteran

Mam pytanie czy nie masz może jeszcze płytek pod pre na OPA XXX + zasilacz . A jeśli nie masz czy jest jeszcze szansa na następną serie płytek?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

dołączam się do pytania o płytki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stmaniak]

no i ja chce . veteran nie karz sie prosić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
